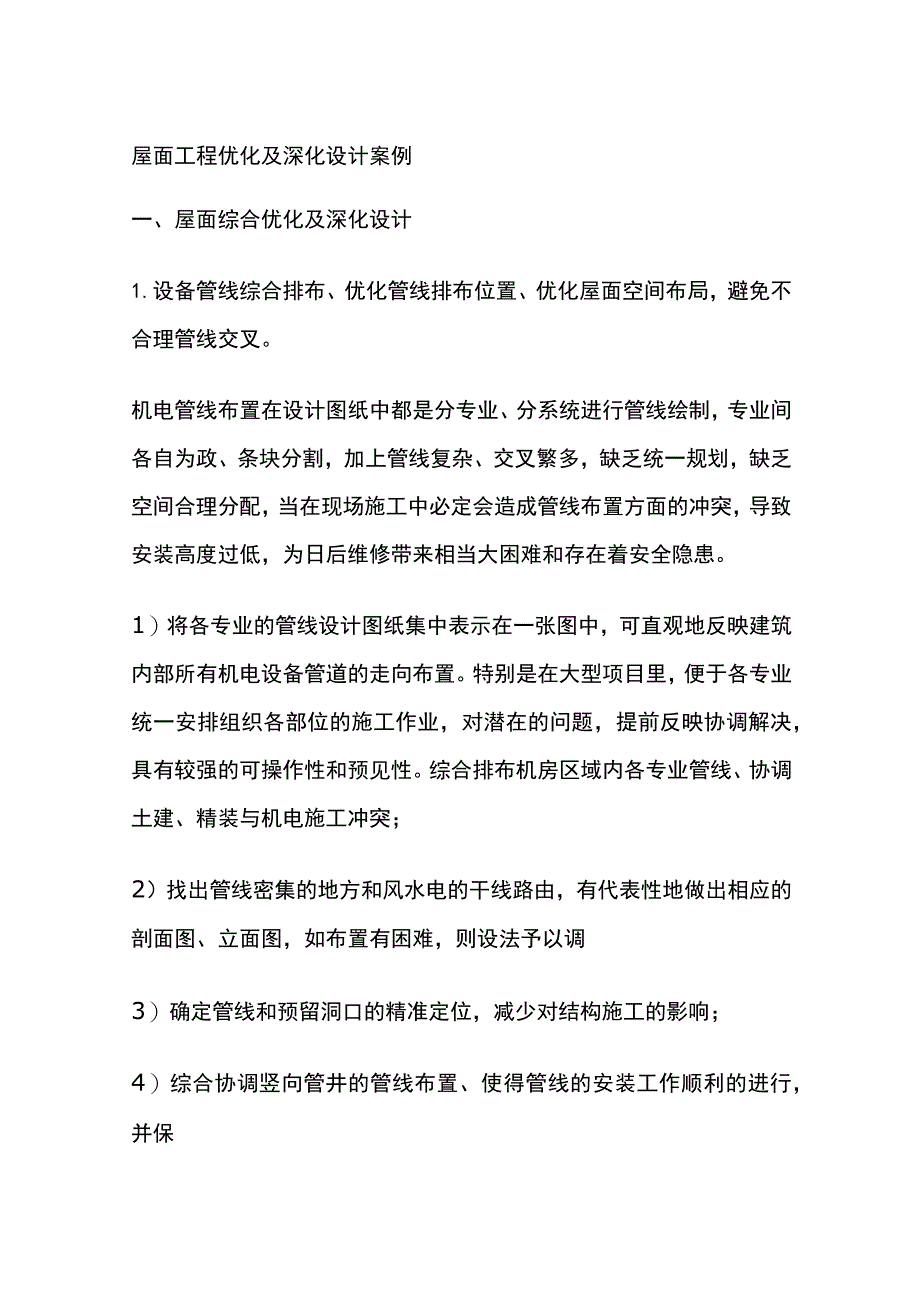

1、屋面工程优化及深化设计案例一、屋面综合优化及深化设计1.设备管线综合排布、优化管线排布位置、优化屋面空间布局，避免不合理管线交叉。机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。1）将各专业的管线设计图纸集中表示在一张图中，可直观地反映建筑内部所有机电设备管道的走向布置。特别是在大型项目里，便于各专业统一安排组织各部位的施工作业，对潜在的问题，提前反映协调解决，具有较强的可操作性和预见性。综合排布机房区

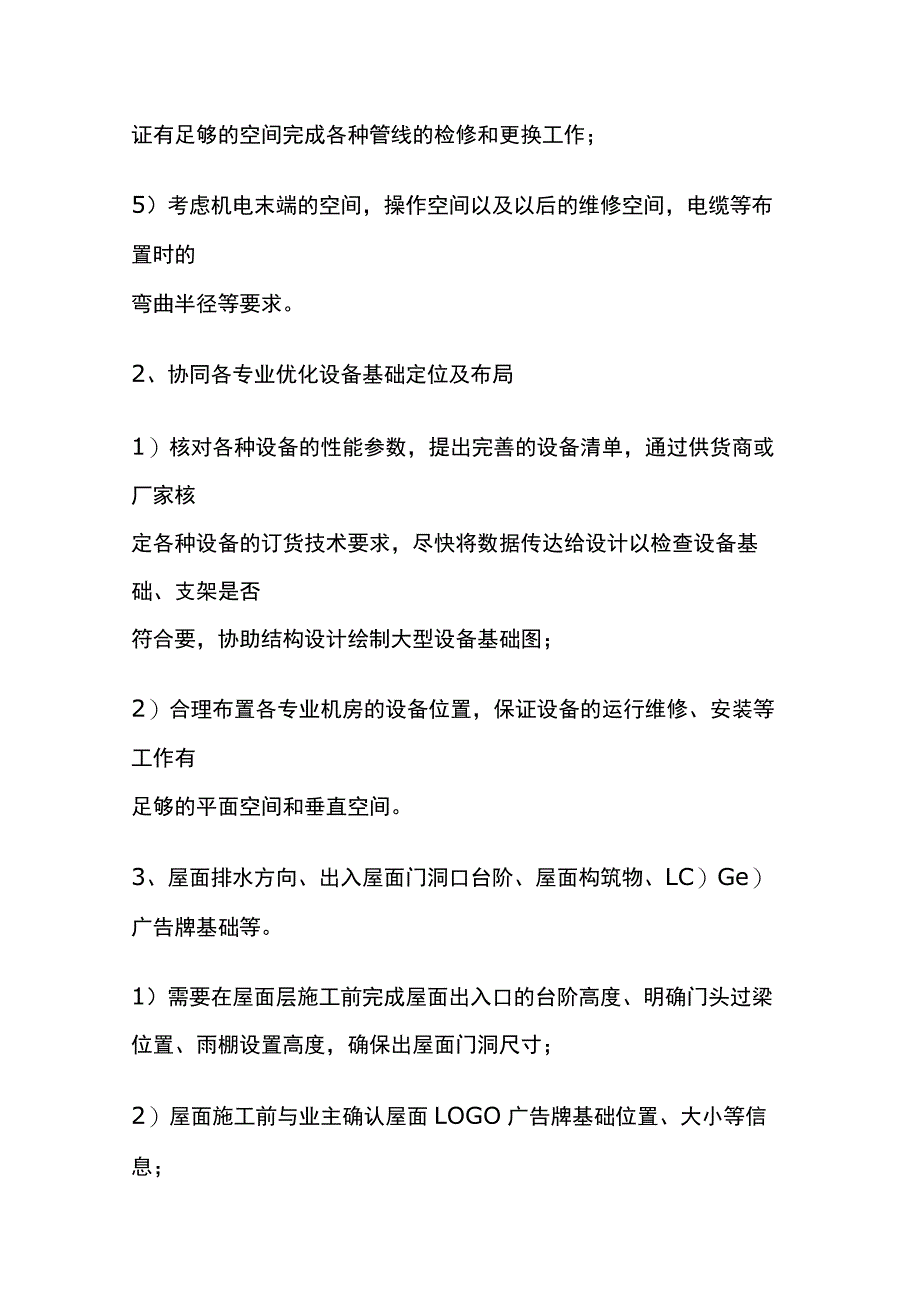

2、域内各专业管线、协调土建、精装与机电施工冲突；2）找出管线密集的地方和风水电的干线路由，有代表性地做出相应的剖面图、立面图，如布置有困难，则设法予以调3）确定管线和预留洞口的精准定位，减少对结构施工的影响；4）综合协调竖向管井的管线布置、使得管线的安装工作顺利的进行，并保证有足够的空间完成各种管线的检修和更换工作；5）考虑机电末端的空间，操作空间以及以后的维修空间，电缆等布置时的弯曲半径等要求。2、协同各专业优化设备基础定位及布局1）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设

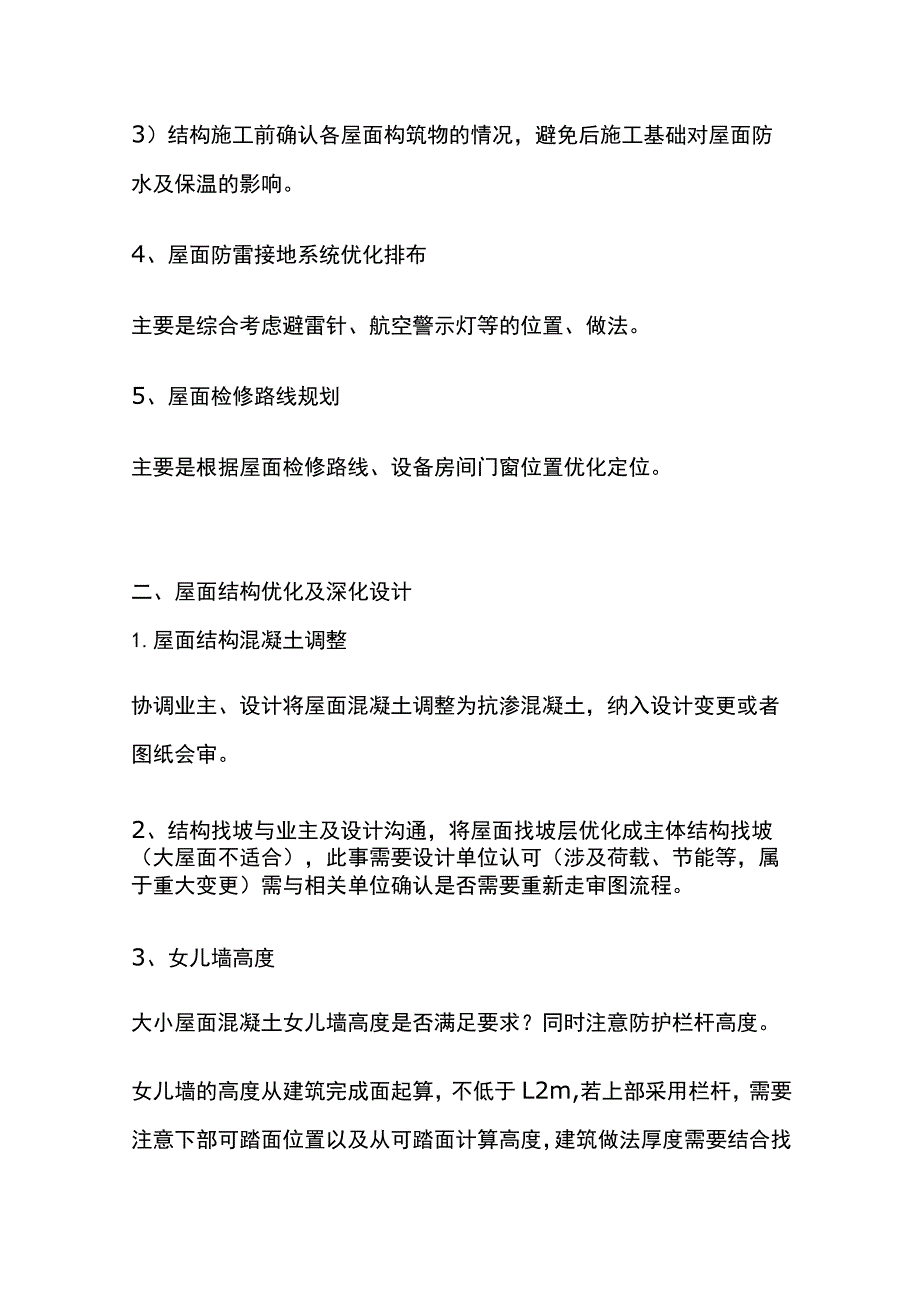

3、备基础图；2）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。3、屋面排水方向、出入屋面门洞口台阶、屋面构筑物、LC）Ge）广告牌基础等。1）需要在屋面层施工前完成屋面出入口的台阶高度、明确门头过梁位置、雨棚设置高度，确保出屋面门洞尺寸；2）屋面施工前与业主确认屋面LOGO广告牌基础位置、大小等信息；3）结构施工前确认各屋面构筑物的情况，避免后施工基础对屋面防水及保温的影响。4、屋面防雷接地系统优化排布主要是综合考虑避雷针、航空警示灯等的位置、做法。5、屋面检修路线规划主要是根据屋面检修路线、设备房间门窗位置优化定位。二、屋面结构优化及深化设计1.屋面结
4、构混凝土调整协调业主、设计将屋面混凝土调整为抗渗混凝土，纳入设计变更或者图纸会审。2、结构找坡与业主及设计沟通，将屋面找坡层优化成主体结构找坡（大屋面不适合），此事需要设计单位认可（涉及荷载、节能等，属于重大变更）需与相关单位确认是否需要重新走审图流程。3、女儿墙高度大小屋面混凝土女儿墙高度是否满足要求？同时注意防护栏杆高度。女儿墙的高度从建筑完成面起算，不低于L2m,若上部采用栏杆，需要注意下部可踏面位置以及从可踏面计算高度，建筑做法厚度需要结合找坡层厚度确定，以屋面与女儿墙交接位置取最厚的面层决定。4、屋面分格缝优化根据排水方向及分区，在设计确认认可前提下上返结构梁（或加大结构梁高），上返
5、高度高于结构面Ioomm（注意上返高度严禁高于建筑完成面）。或者在屋面结构完成后、施工找坡层前将屋面分成网格。5、上翻坎高度优化1）核实结构图中混凝土土上返高度是否满足需要；特别需要注意机房位置处上翻坎高度。上翻高度通过屋面建筑面层完成面起算，高度不小于250mmo2）核实是否有建筑施工图中为砖砌体，将其在屋面防水上翻高度范围内优化为混凝土结构；上翻高度通过屋面建筑面层完成面起算，高度不小于250mmo因屋面存在找坡z建议屋面防水上翻依照最高点施工，会较为美观，但会增加防水施工的费用，需提前与设计及业主沟通相关费用事宜。三、屋面建筑优化及深化设计1.屋面设备基础优化1）优化原则：对于重量较大的
6、设备基础，如消防水箱、加压水箱等，采用结构完成面直接二次浇筑混凝土（是否采用配筋按照设计要求施工），对于小型基础，如太阳能设备基础，在屋面完成面层施工后浇筑。2）相邻小基础可以设置成一个大的综合基础。线性排列小基础可以设置成条形基础（如太阳能基础），在设计时需要考虑排水方向和设置过水孔。3）结合屋面管线排布，在满足设计要求的前提下，调整设备基础位置。4）设备基础施工Jl质序的优化。5）防雷接地引线的预留预埋优化。6）设备基础防水优化；（本优化建议采用两个方向，对于设备较重或者为动荷载的，采用柔性防水材料，建议非固化沥青加SBS防水卷材的型式；对于静载的设备重轻的，如太阳能板等，将设备基础设置于
7、屋面面层以上，减少此位置的防水节点，减少渗漏隐患。2、找水坡度及排水线路优化优化出屋面构筑物、建筑物等的排水线以及排水坡度，保证排水流畅。3、排水沟优化排水沟位置优化原则为：是根据水落口的位置为原则，为减少找坡层材料用量，一般建议采用T型设置、十字形设置；汇水面积内的水流量不能超过水落口的最大排水量；建议采用成品排水沟且最好采用暗沟；满足美观需求。4、屋面爬梯、钢梯优化优化上人爬梯的位置，使其方便出入，尽量避开门窗位置；注意距地高度及是否需要设置护笼，若爬梯高度超过3米需要设置直径不小于700的护笼；可采用成品爬梯,节约成本。5、落水口做法优化1）将混凝土水簸箕优化为成品不锈钢水簸箕。2）直排
8、式雨水漏斗：雨水漏斗采用金属材料，雨水口浇筑屋面面板时建议与屋面混凝土一同浇筑，若采用预留洞口浇筑，则必须保证细石混凝土分二次进行封堵；雨水斗与屋面相交位置增加防水附加层，防水层及防水附加层需要深入雨水斗内不小于50mm、防水层的刚性保护层与落水斗之间留20mm宽伸缩缝并采用密封胶封严。正置式屋面，落水口最薄位置可以优化为零，若前期未进行优化时，则可以通过切削保温材料厚度实现找坡；若采用倒置式时需要在屋面完成面时进行结构位置进行调整，将落水口位置钢筋向下弯折，落水口位置保护层稍薄，保证落水口位置低1.520mm3）侧排式雨水漏斗浇筑女儿墙时建议雨水口预埋浇筑；如若不能同时浇筑，需要预留雨水口安
9、装洞口，则在安装雨水斗时凿毛充分湿润浇筑，保证保证雨水斗周边密实。雨水斗与屋面相交处须增加防水附加层，防水附加层须伸入雨水斗内不小于50mmo防水附加层向水平方向延伸不小于50Omm,防水层端头与雨水斗间用密封胶封堵。防水层在侧墙上返500mm,防水须收头。雨水斗采用金属材料。若采用倒置式时需要在屋面完成面时进行结构位置进行调整，将落水口位置钢筋向下弯折,落水口位置保护层稍薄，保证落水口位置低L520mm06、分格缝排气管优化1）调整分隔缝及排气管的位置以及分块大小，尽量使排气管位于分隔缝的十字交叉位置。2）减小分隔缝间距，由常规6mX6m调整为3m*3m或2m*2mo降低开裂风险，同时也减少
10、修补费用。3）屋面设备基础位置、优化分隔缝排布，尽可能避开设备基础等位置，若不能避开的情况下，尽量使其与设备基础对称分割，分割缝绕设备基础设置一圈。7、屋面贴砖排布优化1）尽量按照通缝考虑排砖，做到全部为整砖，若按照骑马缝考虑排砖，也不允许出现1/2砖。2）考虑整个屋面召专缝与幕墙的分隔缝对应。3）可采用色带对排砖排版进行调解。4）排版应测量屋面的实际尺寸，排版尺寸应考虑扣除墙面装饰厚度。5）采用CAD或者revit工具辅助优化，采CAD对分水线、基础定位线、排砖平米分割线等辅助线，形成屋面平面简图。8、瓦屋面优化将实体瓦优化为立体多彩改性沥青防水瓦；（非高端适用，两者品质不同，但是外观效果远观类似，立体多彩改性沥青防水瓦为彩色立体喷涂彩色矿物SBS防水卷材）。
