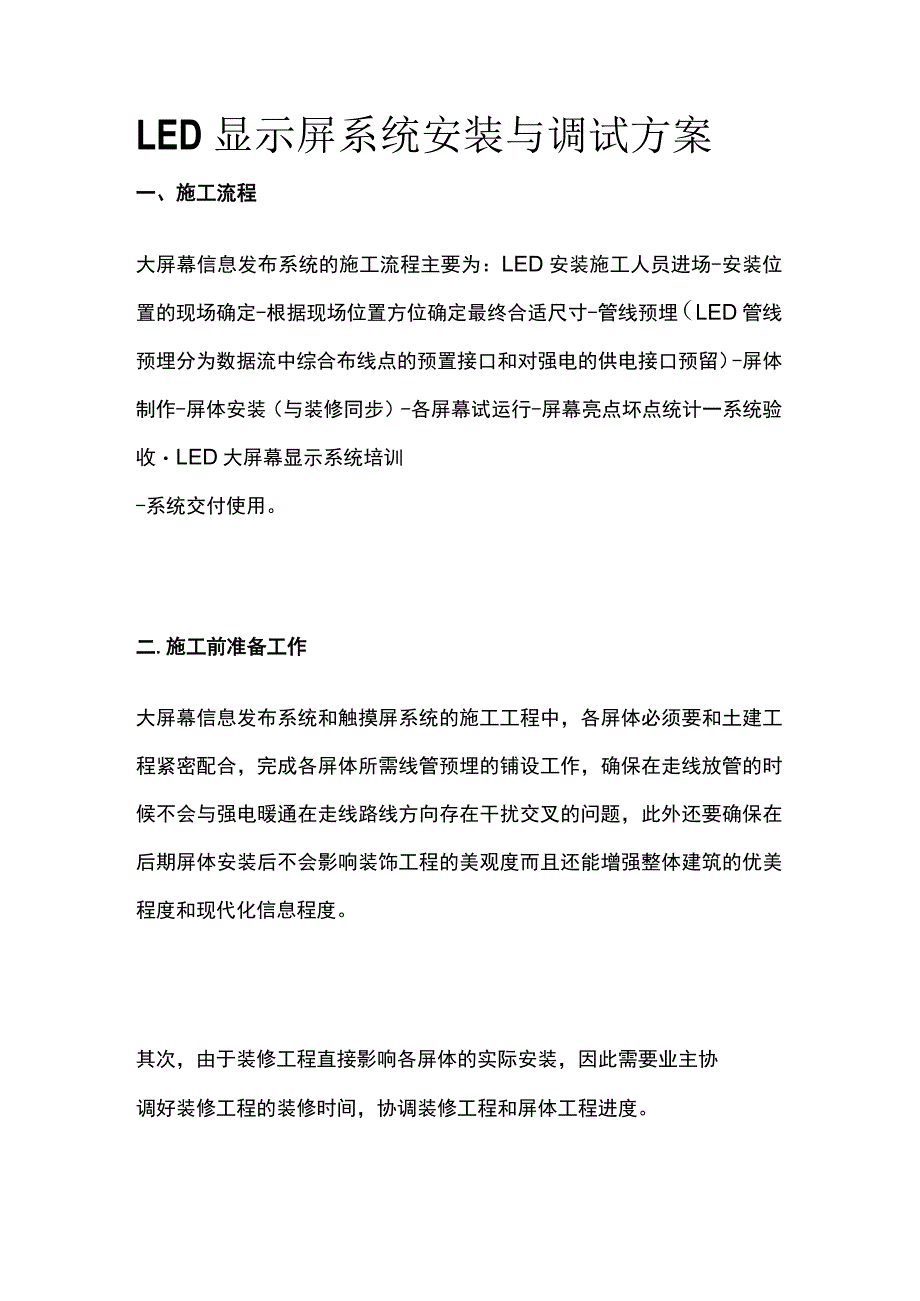

1、LED显示屏系统安装与调试方案一、施工流程大屏幕信息发布系统的施工流程主要为：LED安装施工人员进场-安装位置的现场确定-根据现场位置方位确定最终合适尺寸-管线预埋（LED管线预埋分为数据流中综合布线点的预置接口和对强电的供电接口预留）-屏体制作-屏体安装（与装修同步）-各屏幕试运行-屏幕亮点坏点统计一系统验收LED大屏幕显示系统培训-系统交付使用。二.施工前准备工作大屏幕信息发布系统和触摸屏系统的施工工程中，各屏体必须要和土建工程紧密配合，完成各屏体所需线管预埋的铺设工作，确保在走线放管的时候不会与强电暖通在走线路线方向存在干扰交叉的问题，此外还要确保在后期屏体安装后不会影响装饰工程的美观度
2、而且还能增强整体建筑的优美程度和现代化信息程度。其次，由于装修工程直接影响各屏体的实际安装，因此需要业主协调好装修工程的装修时间，协调装修工程和屏体工程进度。此外大屏幕信息发布系统需要就地有强电供应，在管线预埋阶段一定要事先同强电专业提出要求，因为往往这种垮专业的配合小细节上，会成为施工上的“灰色地带”。四、管线施工与土建密切配合，并及时作好管口封堵，以防杂物进入堵塞管子。对于部分线管较长、弯头较多管路，应预先穿好铁丝以方便日后穿过线工作的进行。管与管、管与盒连接，应作好接地处理，丝扣连接采用不小于J6钢进行跨接，以保证接地良好。不同系统、不同电压等级、不同电流类别的线路，分开穿管。穿线前，采

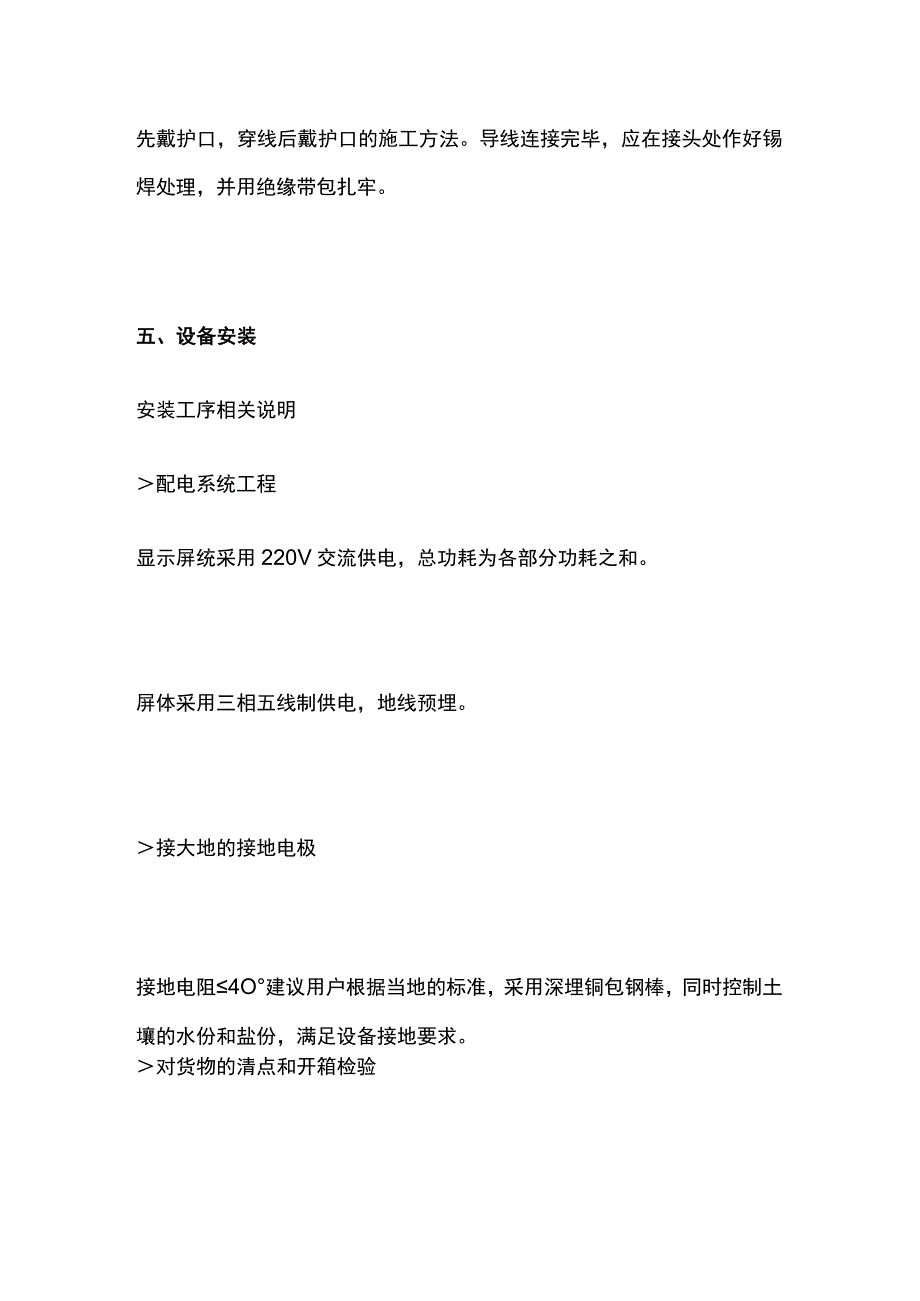

3、用压缩空气，疳管内的积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口是否清除干净，以防穿线时导线绝缘被损坏。放线时采用放线架，以免导线扭结，其接头应设在接线盒，钢管穿线前应先戴护口，穿线后戴护口的施工方法。导线连接完毕，应在接头处作好锡焊处理，并用绝缘带包扎牢。五、设备安装安装工序相关说明配电系统工程显示屏统采用220V交流供电，总功耗为各部分功耗之和。屏体采用三相五线制供电，地线预埋。接大地的接地电极接地电阻4O建议用户根据当地的标准，采用深埋铜包钢棒，同时控制土壤的水份和盐份，满足设备接地要求。对货物的清点和开箱检验根据合同最终签订的屏体面积确定货物件数，在收到货物后
4、首先按照货运单据清点货物件数是否符合，确保数量无误之后，再按装箱清单开箱查验。显示屏安装配电系统安装显示屏采用交流（220V）三相五线制。单元板（箱体）结构安装步骤1.确定已经做好的框架和支架的牢固性；24各显示板从最底层开始，一层一层地往上安装；3,连接单元板（箱体）间的电缆；4,接电源线。驱动程序安装该驱动程序可用于WIN2000.winxp平台，分别配有专门的设备驱动程序，其安装方法与其它驱动程序完全一样。地线的连接将各处接地点与大地接地电极连接起来。系统连接的注意事项A、要注意插接件的极性与方向。B、各接插件要连接好。不得有松动或未到位现象。C、地线一定要连好。六、系统调试对于大屏幕信
5、息发布系统系统在屏体出厂验收前都已经通过相应的质检和成品的屏体指标验收，因此系统安装完后主要是对其整体亮度、软件联网控制显示的系统调试。整体亮度的调试检测比较直观，是根据系统完工后三方人员对其进行实地调试检验的一个工序，软件系统联网控制和屏体显示是系统调试的重点，对其说明如下。(1)多媒体信息的编辑制作调试文字信息：是节目制作中最普通、最常用的信息，文字信息的准备和处理比较简单，主要有文字编写、文字翻译(多语言系统)、文字录入、文字特技，在软件工具中对各种字体、大小、颜色任意选择、多种对齐和特技显示方式，然后根据屏体的显示来进行调试校对。图形信息：图形是信息量较大的一种信息表达方式，它可以将复
6、杂和抽象的信息直观地表达出来，也为制作美观的界面提供了必要的手段，在节目软件制作工具中，主要调试其支持图形的缩放、裁剪和拼接程度。(2)对显示屏监视和控制功能的调试显示屏是显示系统中的关键设备，视其上位控制计算机能对其显示内容、显示方式全面控制，同时控制软件提供界面实现对其运行状态的监视。(3)组网功能调试系统中的计算机设备组成局域网，实现内部资源共享，标准网络接口提供了与其标准网络连网能力，网络软件提供网络信息发布，实现网络控制，完成组网后视各个终端能否快速响应控制计算机的指令要求，并做好调试验收报告。七、系统调试常见故障及解决方案(1)屏体整屏不亮检查计算机是否运行正常，计算机与屏体控制系
7、统的连接线缆是否连接正确，接触是否良好。控制系统是否上电，控制系统输出线缆是否按顺序连接正确。当上述检查结果确认无误，再检查屏体。屏体是否上电，查屏供电系统是否正常。控制系统输出到屏体的数据线是否连接正确。环境温度和湿度是否超过了产品的使用要求。(2)图像不稳，左右晃动此现象属于控制系统的数字地与屏体的数字地电位差异造成。检查控制系统的输出地线与屏体的第一个单元板的输入地线是否连接良好。(3)图像位置不对，或者屏上没有图像，即图像已经超出屏体的映射区检查您所设置的框体偏移量是否合适，请将其改为合适的值检查框体位置是否与您所希望播放的画面位置一致，如不是，请将其设为一致检查控制器的通讯电缆连接,
8、如不正确清将其按正确的方法连接。(4)屏体带静电立即关闭屏体电源，检查电源线地线是否连接良好用万用表测量屏体金属件与大地连线间的电阻，检查屏体机壳地线是否接地良好(5)屏体图像缺色所缺颜色相应的电源出现自动保护或输出故障该颜色亮度设定为最低数据连线有松动相应数据通道故障(6)屏体图像有底色外部干扰超过系统容限，请刷新画面。(7)屏体上，局部一个或两个模块显示异常甚至不亮打开屏体后门检查给两张单元板供电的电源是否正常如不正常，更换一只正品电源即可。数据线是否插好，如有松动或脱落则重新插好，坏则更换。八.系统试运行及测试通电及初步测试整个系统搭建完成之后,请先检查各信号线和数据线连接是否正常，然后给整个显示屏供电，先用专用测试仪对显示屏按照每隔16行的方式检查。当全屏检查完成并确认无误后，关闭所有的电源。恢复系统正常连接，取下测试仪，并按照计算机控制器屏体通电次序重新启动系统。系统试运行每一块单元板在出厂之前都经过老化试验，单元板经过严格的温度试验、老化试验以及振动试验等，因此系统成功搭建后即可长时间可靠运行。显示屏正常工作应满足如下环境条件交流工作电压220V50/60HZ工作环境温度低温-20。（：；高温+60,相对湿度10%-95%o
