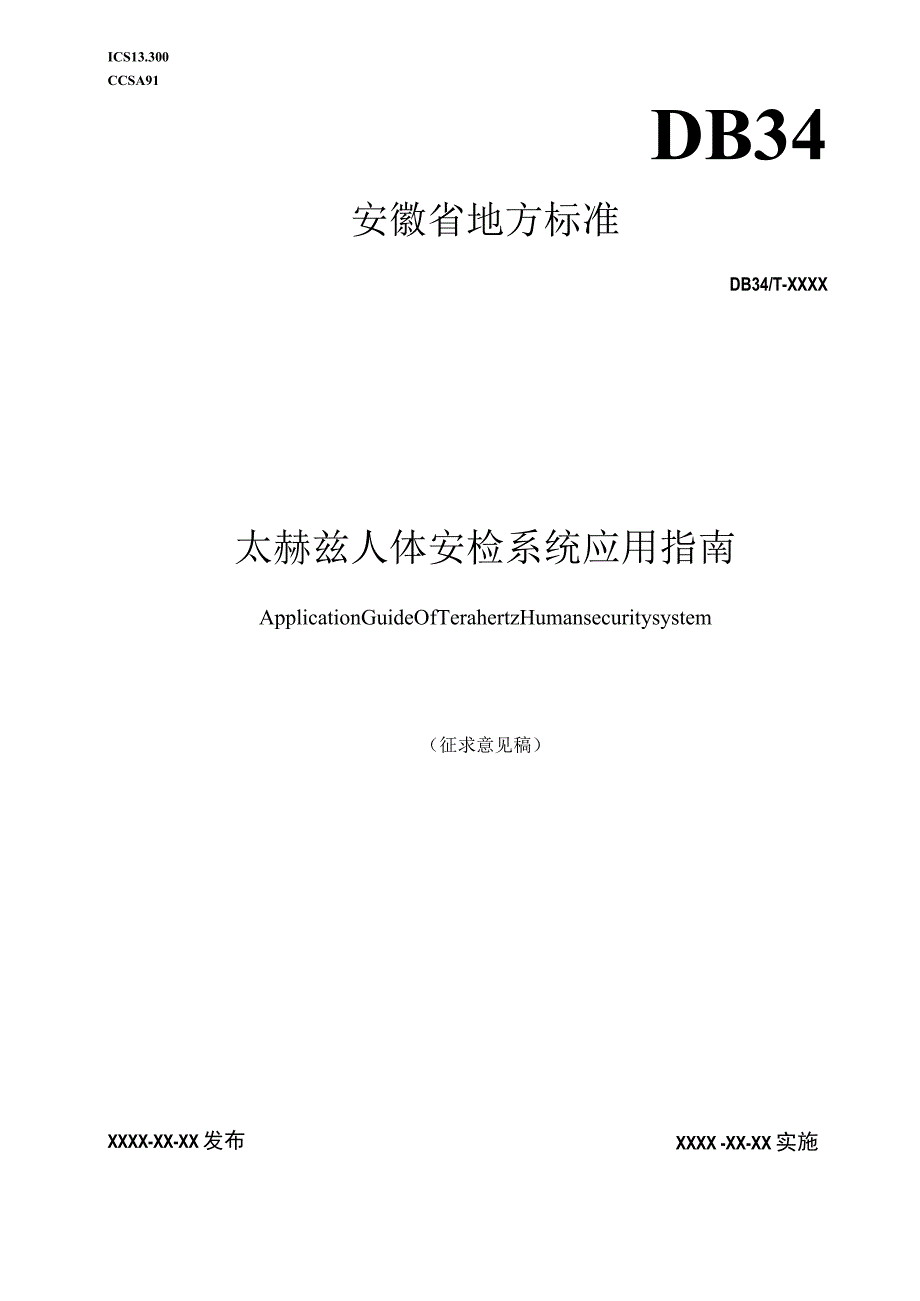

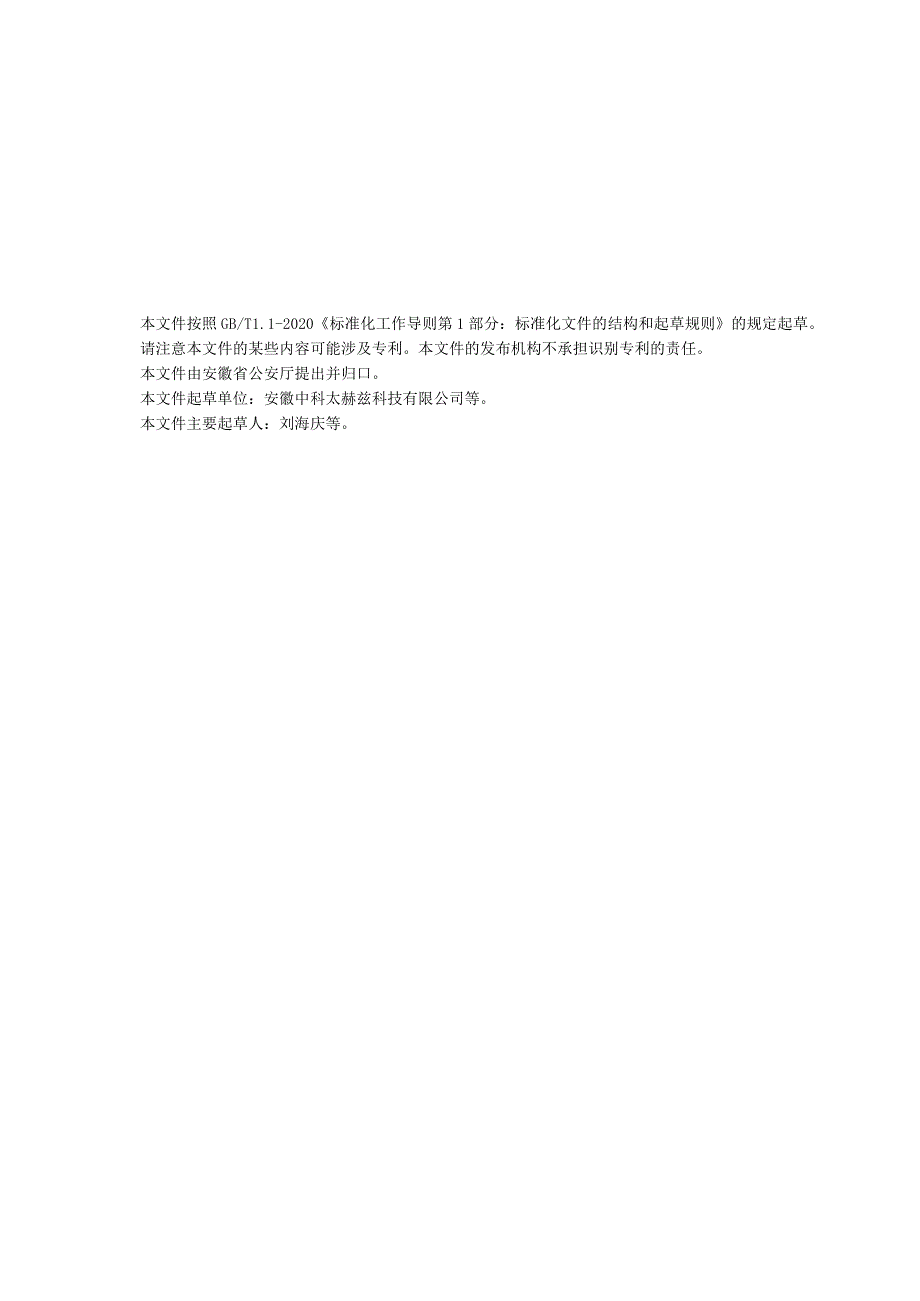

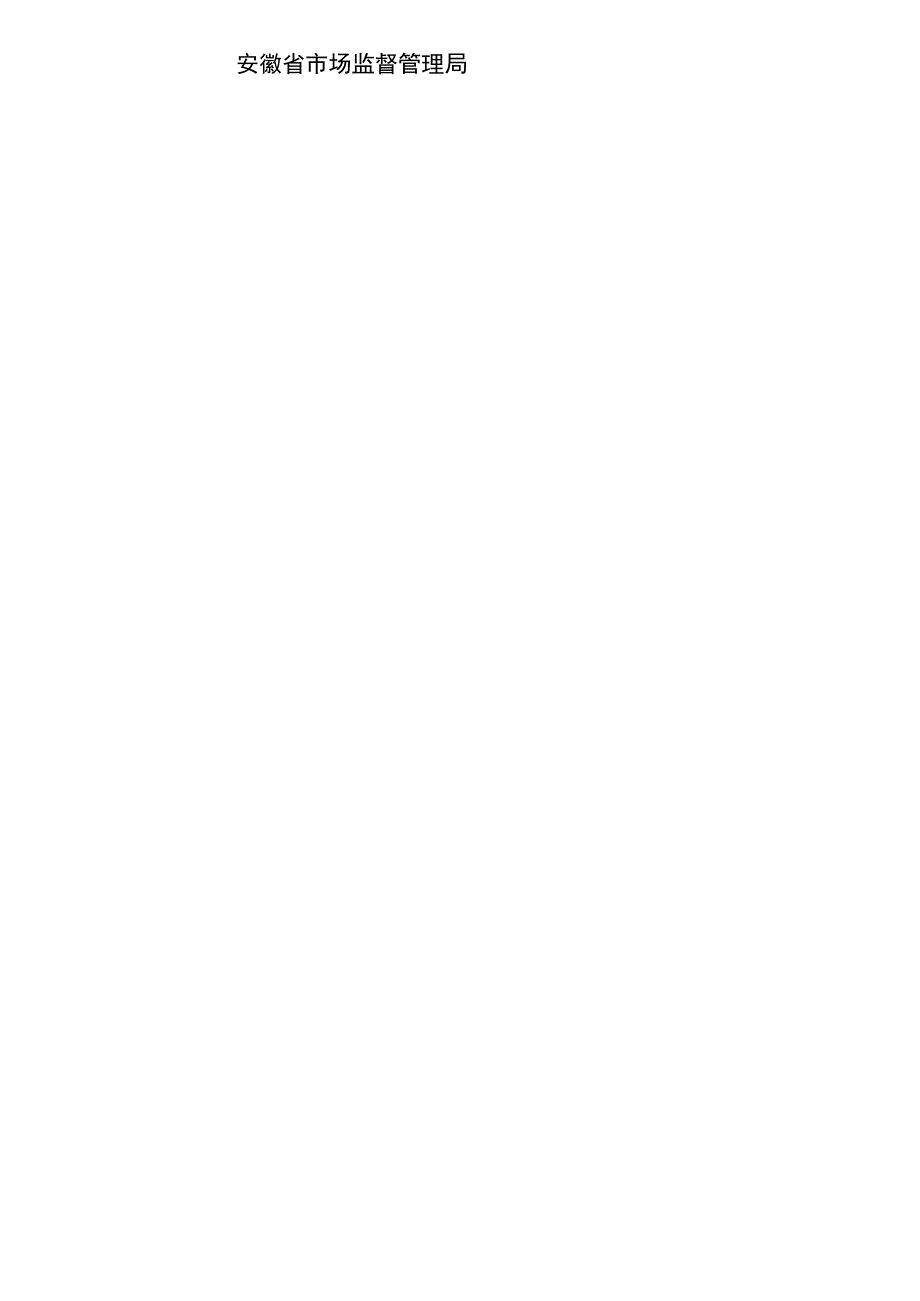

1、ICS13.300CCSA91DB34安徽省地方标准DB34/T-XXXX太赫兹人体安检系统应用指南ApplicationGuideOfTerahertzHumansecuritysystem（征求意见稿）XXXX -XX-XX 实施XXXX-XX-XX发布安徽省市场监督管理局本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由安徽省公安厅提出并归口。本文件起草单位：安徽中科太赫兹科技有限公司等。本文件主要起草人：刘海庆等。太赫兹人体安检系统应用指南1范围本文件提出了太
2、赫兹人体安检系统的应用场景、部署、使用要求。本文件适用于太赫兹人体安检系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB15208.1-2018微剂量X射线安全检查设备第1部分：通用技术要求GB15208.4-2018微剂量X射线安全检查设备第4部分：人体安全检查设备3术语和定义GB15208.1、GBl5208.4界定的以及下列术语和定义适用于本文件。3.1太赫兹人体安检系统Terahertzbodyimagingsecurityin
3、spectionsystem利用太赫兹光学成像系统，通过接受来自被检人体的太赫兹光信号，经过重建和算法处理后，生成太赫兹人体图像，并具备自动探测体表携带违禁物品功能的安全检查系统。3.2线分辨率Wiredisplay太赫兹人体安检系统分辨单根铝条的能力，用铝条的宽度（mm）表示。3.3线对Linepair均匀排列的一组尺寸相同且平行的铝条，两条之间的间隔和铝条的宽度相同。用铝条对的宽度（mm）表示线对的规格。3.4空间分辨率Spatialdisplay太赫兹人体安检系统分辨线对的能力，用铝条的宽度（mm）表示。4应用场景4.1场景分类4. 4.1太赫兹人体安检系统（以下简称系统）的应用场景，按
4、照安全等级分为I级、II级和川级。其中I级为存在较大风险、安全要求极高的场景（如重要机关门岗、机场、重要会议入口等）；11级为安全要求较高的场景（如高铁站、会展中心入口等）；W级为安全要求一般、但人流量较大的场景（如地铁站、汽车站等）。使用单位可根据场景的实际情况来确定安全等级的级别。5. 2I级应用场景6. 2.1检测范围及功能I级应用场景使用的系统，应具备以下功能： 应能探测出金属物品、管制刀具、非法枪械等金属违禁物品，探测时应能排除来自于环境的干扰以及衣物的阻隔； 应具备高精度成像功能，能清晰看到所见物品的形状； 应具备数据分析功能，对没有危险的金属物品（如手机等）不予报警；应具备报警功
5、能，检出危险物品时应发出声光报警信息。4. 2.2系统性能I级应用场景使用的系统，其性能参数宜按照表1配置。表11级应用场景使用的系统性能配置表序号性能指标配置要求1使用环境温度：10-40（室内）/-15-45（室外）相对湿度：85%RH（室内）90%RH（室外）2检测范围被检人员站立区域底部O.4m至L7m3成像分辨率线分辨率4mm空间分辨率6mm4成像时间4s5准确率检出率N90%,误报率W15%6IP等级室内IP54/室外IP654.311级应用场景4.3.1检测范围及功能II级应用场景使用的系统，应具备以下功能：一应能探测出金属物品、管制刀具、非法枪械等金属违禁物品，探测时应能排除来
6、自于环境的干扰以及衣物的阻隔；一一应具备成像功能，能基本清晰地看到所见物品的形状；一应具备数据分析功能，对没有危险的金属物品（如手机等）不予报警；应具备报警功能，检出危险物品时应发出声光报警信息。4.3.2系统性能II级应用场景使用的系统，其性能参数宜按照表2配置。表211级应用场景使用的系统性能配置表序号性能指标配置要求1使用环境温度：I（TC-40（室内）T5C-45C（室外）相对湿度：85%RH（室内）90%RH（室外）2检测范围被检人员站立区域底部0.4In至L7m3成像分辨率线分辨率10mm空间分辨率16三n4成像时间4s5准确率检出率285%,误报率W15%6IP等级室内IP42/
7、室外IP554.4In级应用场景4. 4.1检测范围及功能In级应用场景使用的系统，应具备以下功能： 应能探测出金属物品、管制刀具、非法枪械等金属违禁物品，探测时应能排除来自于环境的干扰以及衣物的阻隔； 应具备成像功能，能清晰辨认所见物品的轮廓； 应具备数据分析功能，对没有危险的金属物品（如手机等）不予报警；应具备报警功能，检出危险物品时应发出声光报警信息。4. 4.2系统性能In级应用场景使用的系统，其性能参数宜按照表3配置。表3In级应用场景使用的系统性能配置表序号性能指标配置要求1使用环境温度：10-40（室内）/-15-45（室外）相对湿度：85%RH（室内）90%RH（室外）2检测范
8、围被检人员站立区域底部0.4m至L7m3成像分辨率线分辨率16三空间分辨率25m4成像时间ls5准确率检出率285%,误报率W15%6IP等级室内IP42/室外IP555系统部署4.1 I级应用场景4.1.1 系统数量根据通过人体安检的人流量进行计算，按照每500人/小时设置一套系统进行部署。5. 1.2系统位置一般可部署在入口门岗处，其他区域根据实际需求部署。对安全有特别要求的区域需要进行二次安检的部署。6. 1.3系统安装5.1.3.1安装处应每套设备应提供需要3m*5m的安装位置，能容纳系统设备，并应为受检人员通道、工作区域提供足够的空间。5.1.3.2安装处应为每套系统提供不低于5kw
9、的电源容量。5.1.3.3系统安装应由专业人员进行，并经调试运行验收合格后方可使用。5.211级应用场景5.2.1系统数量根据通过人体安检的人流量进行计算，按照每600人/小时设置一套系统进行部署。5.2.2系统位置一般可部署在入口门岗处，其他区域根据实际需求部署。5.2.3系统安装5.2.3.1安装处应每套设备应提供需要3m*4m的安装位置，能容纳系统设备，并应为受检人员通道、工作区域提供足够的空间。5.2.3.2安装处应为每套系统提供不低于3kw的电源容量。5.2.3.3系统安装应由专业人员进行，并经调试运行验收合格后方可使用。5.311I级应用场景5.3,1系统数量根据通过人体安检的人流
10、量进行计算，按照每2000人/小时设置一套系统进行部署。5.3.2系统位置一般可部署在入口门岗处，其他区域根据实际需求部署。5.3.3系统安装5.3.3.1安装处应每套设备应提供需要3m*4m的安装位置，能容纳系统设备，并应为受检人员通道、工作区域提供足够的空间。5.3.3.2安装处应为每套系统提供不低于3kw的电源容量。5. 3.3.3系统安装应由专业人员进行，并经调试运行验收合格后方可使用。6使用6. 1制度使用单位应建立系统管理制度，对系统的人员配置、使用、维护及数据管理等做出规定，并对设备故障等情况做出应急预案。6.2 人员配置6. 2.1每套系统应配备不低于2名检查人员，其中监视人员
11、1名，检查人员1名。7. 2.2监测人员应经过培训后上岗，能熟练操作系统，应能熟练识别系统屏幕显示的各类物品。8. 2.3检查人员应经过培训后上岗，能熟悉系统报警信息，督促受检人员接受进一步检查。6.3 运维6.3.1使用系统时，监视人员应对系统进行开机检查，一切正常后，监测屏幕，并将报警信息及观察到的情况通告检查人员。6.3.2检查人员负责维护秩序，以保障受检人员按照要求通过系统。6.3.3当系统报警或监视人员发现异常时，由检查人员对受检人员进行进一步检查。6.3.4当系统出现故障时，应及时报修，并按照应急预案处理。6.3.5应定期对系统进行维护、保养，杜绝设备带故障强行工作。6.3.6应保持系统区域的卫生，每日对设备进行擦拭及区域内打扫卫生，以保持设备和区域的整洁，设备周围严禁堆放杂物。6.4数据管理6.4.1应记录报警时的图像、识别的违禁物品信息、报警时间等信息。6.4.2本地报警信息存储不低于三个月。
