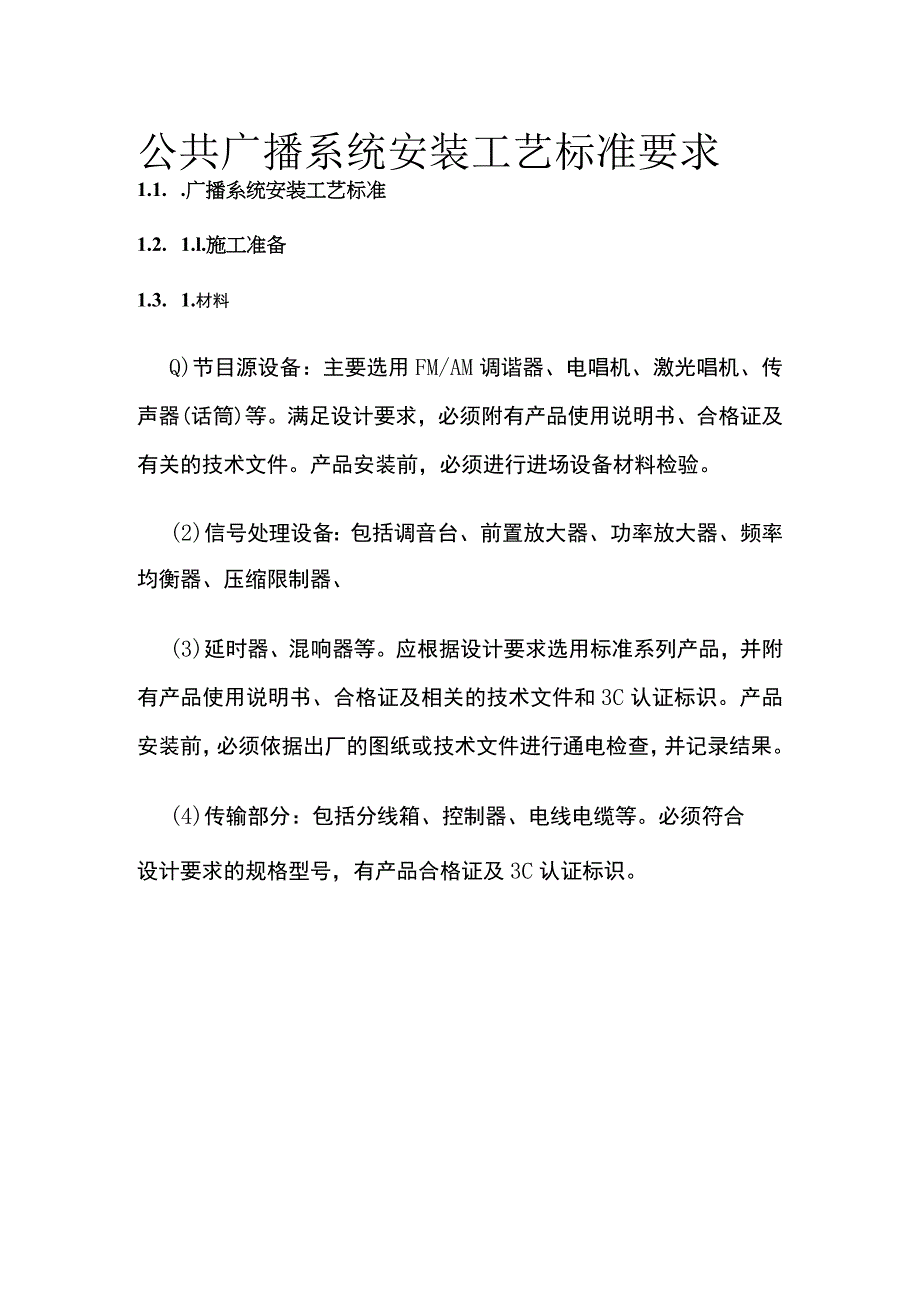

1、公共广播系统安装工艺标准要求1.1. .广播系统安装工艺标准1.2. 1.l.施工准备1.3. 1.材料Q)节目源设备：主要选用FM/AM调谐器、电唱机、激光唱机、传声器(话筒)等。满足设计要求，必须附有产品使用说明书、合格证及有关的技术文件。产品安装前，必须进行进场设备材料检验。(2)信号处理设备：包括调音台、前置放大器、功率放大器、频率均衡器、压缩限制器、(3)延时器、混响器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。(4)传输部分：包括分线箱、控制器、电线电缆等。必须符合

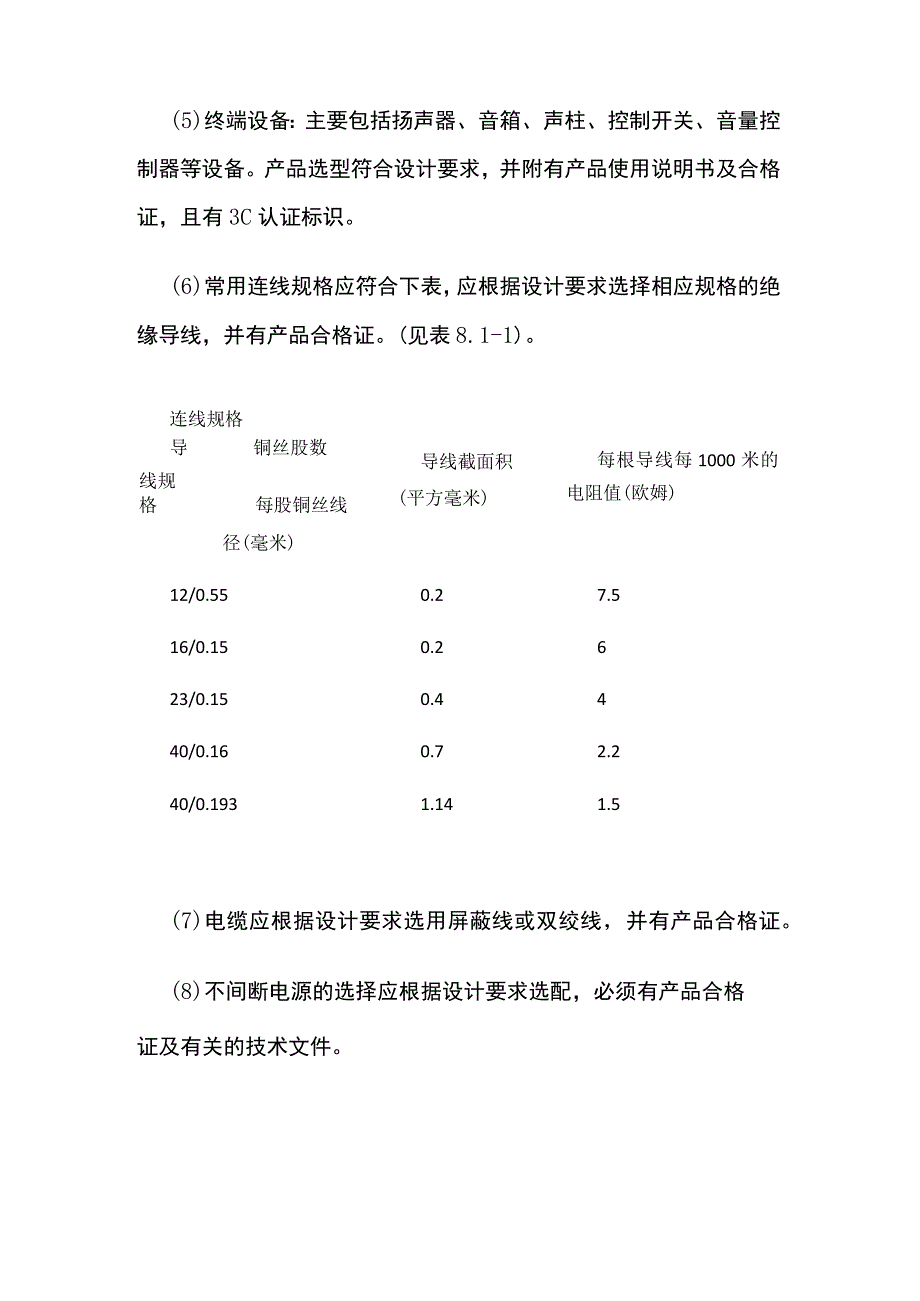

2、设计要求的规格型号，有产品合格证及3C认证标识。(5)终端设备：主要包括扬声器、音箱、声柱、控制开关、音量控制器等设备。产品选型符合设计要求，并附有产品使用说明书及合格证，且有3C认证标识。(6)常用连线规格应符合下表，应根据设计要求选择相应规格的绝缘导线，并有产品合格证。(见表8.1-1)。连线规格导铜丝股数线规格每股铜丝线径(毫米)导线截面积(平方毫米)每根导线每1000米的电阻值(欧姆)12/0.550.27.516/0.150.2623/0.150.4440/0.160.72.240/0.1931.141.5(7)电缆应根据设计要求选用屏蔽线或双绞线，并有产品合格证。(8)不间断电源的

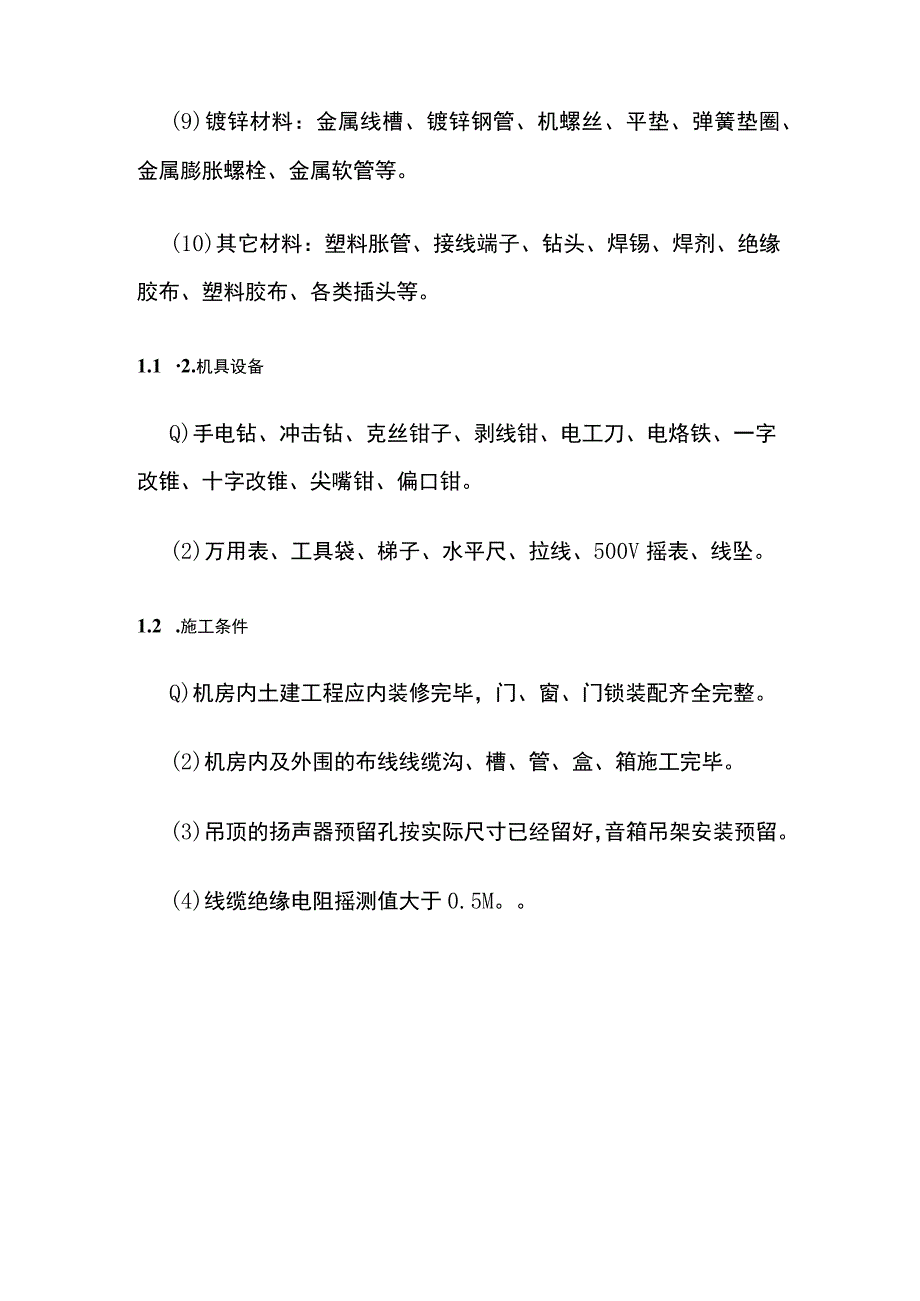

3、选择应根据设计要求选配，必须有产品合格证及有关的技术文件。(9)镀锌材料：金属线槽、镀锌钢管、机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管等。(10)其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。1.1 2.机具设备Q)手电钻、冲击钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。(2)万用表、工具袋、梯子、水平尺、拉线、500V摇表、线坠。1.2 .施工条件Q)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。(3)吊顶的扬声器预留孔按实际尺寸已经留好，音箱吊架安装预留。(
4、4)线缆绝缘电阻摇测值大于0.5M。工艺流程1.3.2.操作方法Q)管路预埋参见管路预埋工艺要求进行施工。(2)分线箱安装(a)暗装箱体面板应与建筑装饰面配合严密。严禁采用电焊或气焊将箱体与预埋管口焊在一起。(b)明装分线箱安装高度为底边距地1.5m。(C)明装壁挂式分线箱、端子箱或声柱箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底与墙面平齐。(d)线管不便于直接敷设到位时，线管出线终端口与设备接线端子之间，不得将线缆直接裸露，必须采用金属软管连接，金属软管长度不大于1米。(a)布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗
5、线在下，细线在上。(b)管内穿线不应有接头，接头必须在线盒(箱)处接续。(C)进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。(d)所敷设的线缆两端必须做标记。(4)终端设备配线(a)扬声器的安装应符合设计要求，固定要安全可靠，水平和俯、仰角应能在设计要求的范围内灵活调整。(b)吊顶内、夹层内利用建筑结构固定扬声器箱支架或吊杆等附件，须在结构上钻孔、电焊等，必须检查建筑结构的承重能力，征得设计同意后方可施工；在灯杆等其他物体上悬挂大型扬声器时，也必须根据其承重能力，征得设计同意后安装。(C)以建筑装饰为掩体安装的扬声器箱，其正面不得直接接触装饰物。(d)具有不同功率和阻抗的成套扬声器，事
6、先按设计要求将所需接用的线间变压器的端头焊出引线，剥去1015mm绝缘外皮待用。(e)吸顶式扬声器，将扬声器引线用端子与盒内导线连接好，然后将端子放回接线盒，使扬声器与顶棚贴紧，用螺丝将喇叭固定在吊顶支架板上。当采用弹簧固定喇叭时，将喇叭托入吊顶内再拉伸弹簧，将喇叭罩勾住并使其紧贴在顶棚上，并找正位置。吸顶式扬声器安装如下图：(5)机房设备安装(a)当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸是否满足机柜尺寸。(b)根据机柜内固定孔距，在基础槽钢上或地面钻孔，多台排列时，应从一端开始安装，逐台对准孔位，用镀锌螺栓固定。然后拉线找平直、再将各种地脚螺栓及柜体用螺栓拧紧、牢固，连成整
7、体机柜。(C)机柜单个独立安装或多个并列安装应达到横平、竖直；机柜上设备安装顺序应符合设计要求，设备面板排列整齐，带轨道的设备应推拉灵活。(d)安装控制台要摆放整齐，安装位置应符合设计要求。(a)接线前，将已布放的线缆再次进行对地与线间绝缘摇测，绝缘电阻大于0.5MQ。机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻值不应大于1Q。(b)设备安装完后，各设备采取单独调试，然后系统统调。调试由机房内监听各路广播的音质效果并调整各路功放的输出，以保证各路音源的音量一致，并要进行现场监听。调试完毕后应经过有关人员进行验收后交付使用，并办理验收手续。1
8、.4.成品保护Q)安装扬声器(箱)时，应注意保持吊顶、墙面整洁。(2)其它工种作业时，应注意不得碰撞及损伤喇叭箱或护罩。(3)机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件，应及时关好门窗，门上锁并派专人负责。1.5.应注意的质量问题Q)设备之间、干线与端子之间连接不牢固，应及时检查，将松动处紧牢固。(2)使用屏蔽线时，外铜网与芯线相碰，按要求外铜网应与芯线分开，压接应特别注意。(3)用焊油焊接时，非焊接处被污染。焊接后应及时用棉丝(布条)擦去焊油。(4)由于屏蔽线或设备未接地，会造成干扰。应按要求将屏蔽线和设备的地线压接好。(5)扬声器接线不牢固、阻抗不匹配，造成无声或音量不合要求，应及时进行修复，并更换不适合的设备。(6)大型喇叭箱安装不牢、不平整，音量较大时会产生共振。应将喇叭箱安装牢固，并且安装位置准确。(7)紧急广播线与普通广播线的连接不正确。造成功能不齐备，应及时将错接的线改正过来。(8)喇叭的护罩被碰扁，应及时地进行修复或更换。(9)修补浆活时，扬声器被污染，或安装孔开得过大。应将污物擦净，并将缝隙修补好，再安装扬声器。(10)同一室内扬声器的排列间距不均匀，标高不一致。在安装前应弹好线，找准位置，如标高的差距超出允许偏差范围应调整到规定范围内。
