1、动力控制箱（柜）技术要求1动力控制箱（柜）设计供货接口a.设计接口及分工：招标方负责为每面动力控制箱（柜）提供一路或二路动力电源，设计分界点在动力控制箱（柜）的电源进线端子处。投标方负责设计动力控制箱（柜）及箱（柜）至就地成套设备间的电缆。投标方向招标方提供箱（柜）至就地成套设备间电缆清册。b.电缆供货分工：两端设备均为投标方提供的设备之间电缆、电缆敷设由投标方负责设计、供货并开列电缆清册（包括电缆长度）；仅有一端设备为投标方供货的电缆由设计院负责设计，投标方配合设计院完成接口设计，招标方负责供货。专用电缆或特殊电缆、光缆等均由投标方负责供货。c.所有电缆均采用交联聚乙烯绝缘聚乙烯护套C级阻燃
2、、耐寒铜芯电缆,控制回路开关量采用总屏蔽、模似量采用分屏蔽加总屏蔽。2电源要求a.投标方详细填写动力控制箱（柜）电源要求表，招标方将按该表所列负荷供电，投标方未提出的电源均由投标方自行解决。对于投标方自带动力控制箱（柜）的负荷，投标方只填写动力控制箱（柜）所需的电源总容量及回路数。由动力控制箱（柜）所供电的电动机、电加热器等填写在电动机参数表中，控制由投标方负责完成。招标方仅提供动力控制箱（柜）的电源。b.投标方动力控制箱（柜）中所供负荷有互为备用负荷时，动力控制箱（柜）的电源进线应为双路供电，并有自投自复功能，在两路电源自动切换过程中，应保证所供负荷不掉电。两路电源可在动力控制箱（柜）上手动

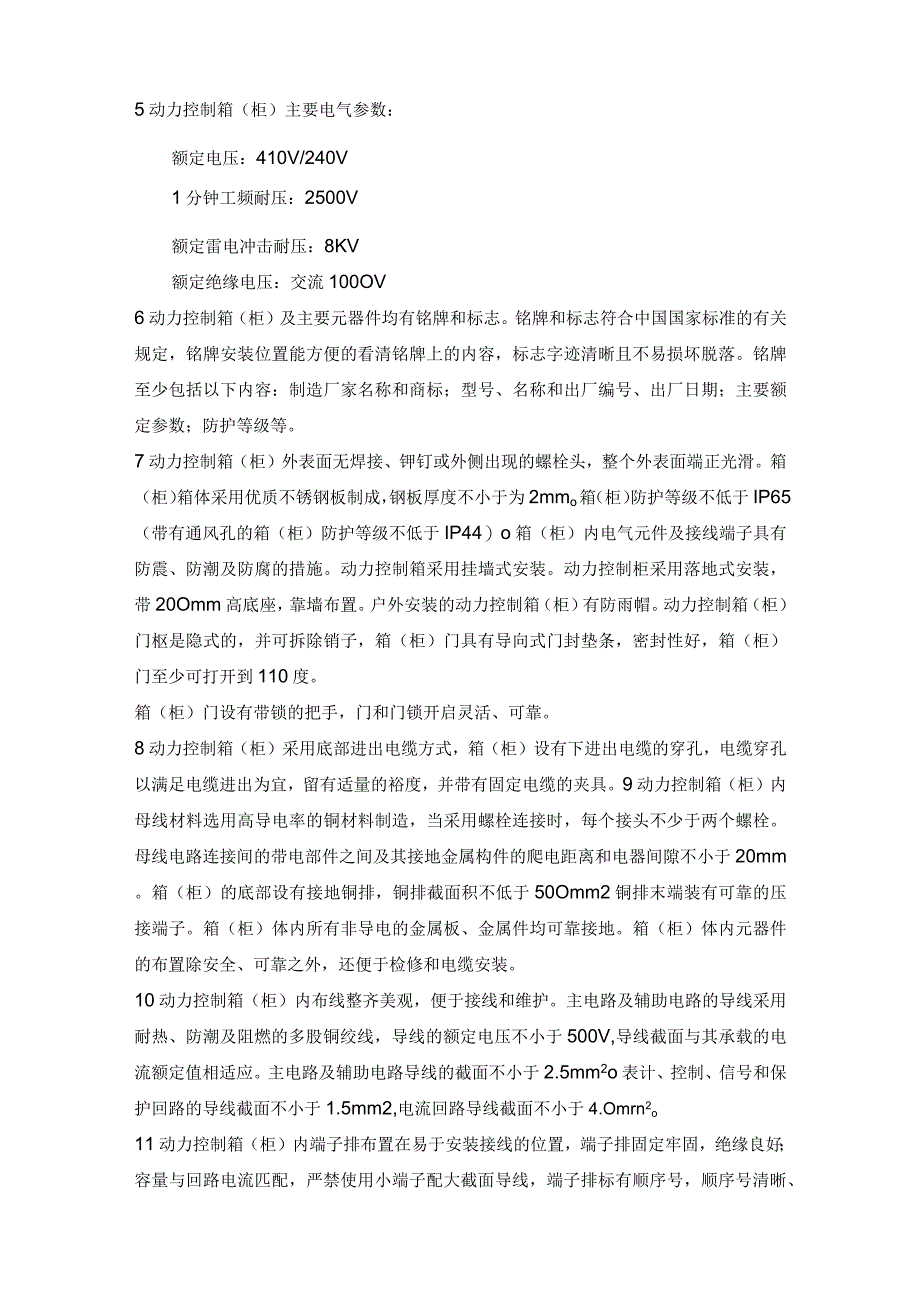

3、选择任意一路做为工作或备用电源。C.招标方低压厂用电系统电压为交流415/240V,采用TN-S系统，三相五线电源；如投标方设备需其它种类电源，由投标方自行解决。3动力控制箱（柜）的结构合理，技术参数和性能指标先进，满足本工程设计、施工和运行维护的要求。用于制造动力控制箱（柜）的元器件、材料等符合中国国家标准的有关规定。4动力控制箱（柜）能完成工艺系统要求的联锁、保护控制功能，并提供远方控制、监测的接口，具有能满足运行维护要求的电气量（如电压、电流、运行状态、故障等）监测手段（仪表），具有满足运行维护要求的设备操作手段。5动力控制箱（柜）主要电气参数：额定电压：410V/240V1分钟工频耐压
4、：2500V额定雷电冲击耐压：8KV额定绝缘电压：交流100OV6动力控制箱（柜）及主要元器件均有铭牌和标志。铭牌和标志符合中国国家标准的有关规定，铭牌安装位置能方便的看清铭牌上的内容，标志字迹清晰且不易损坏脱落。铭牌至少包括以下内容：制造厂家名称和商标；型号、名称和出厂编号、出厂日期；主要额定参数；防护等级等。7动力控制箱（柜）外表面无焊接、钾钉或外侧出现的螺栓头，整个外表面端正光滑。箱（柜）箱体采用优质不锈钢板制成，钢板厚度不小于为2mmo箱（柜）防护等级不低于IP65（带有通风孔的箱（柜）防护等级不低于IP44）o箱（柜）内电气元件及接线端子具有防震、防潮及防腐的措施。动力控制箱采用挂墙
5、式安装。动力控制柜采用落地式安装，带20Omm高底座，靠墙布置。户外安装的动力控制箱（柜）有防雨帽。动力控制箱（柜）门枢是隐式的，并可拆除销子，箱（柜）门具有导向式门封垫条，密封性好，箱（柜）门至少可打开到110度。箱（柜）门设有带锁的把手，门和门锁开启灵活、可靠。8动力控制箱（柜）采用底部进出电缆方式，箱（柜）设有下进出电缆的穿孔，电缆穿孔以满足电缆进出为宜，留有适量的裕度，并带有固定电缆的夹具。9动力控制箱（柜）内母线材料选用高导电率的铜材料制造，当采用螺栓连接时，每个接头不少于两个螺栓。母线电路连接间的带电部件之间及其接地金属构件的爬电距离和电器间隙不小于20mm。箱（柜）的底部设有接地
6、铜排，铜排截面积不低于50Omm2铜排末端装有可靠的压接端子。箱（柜）体内所有非导电的金属板、金属件均可靠接地。箱（柜）体内元器件的布置除安全、可靠之外，还便于检修和电缆安装。10动力控制箱（柜）内布线整齐美观，便于接线和维护。主电路及辅助电路的导线采用耐热、防潮及阻燃的多股铜绞线，导线的额定电压不小于500V,导线截面与其承载的电流额定值相适应。主电路及辅助电路导线的截面不小于2.5mm2o表计、控制、信号和保护回路的导线截面不小于1.5mm2,电流回路导线截面不小于4.Omrn2o11动力控制箱（柜）内端子排布置在易于安装接线的位置，端子排固定牢固，绝缘良好；容量与回路电流匹配，严禁使用小

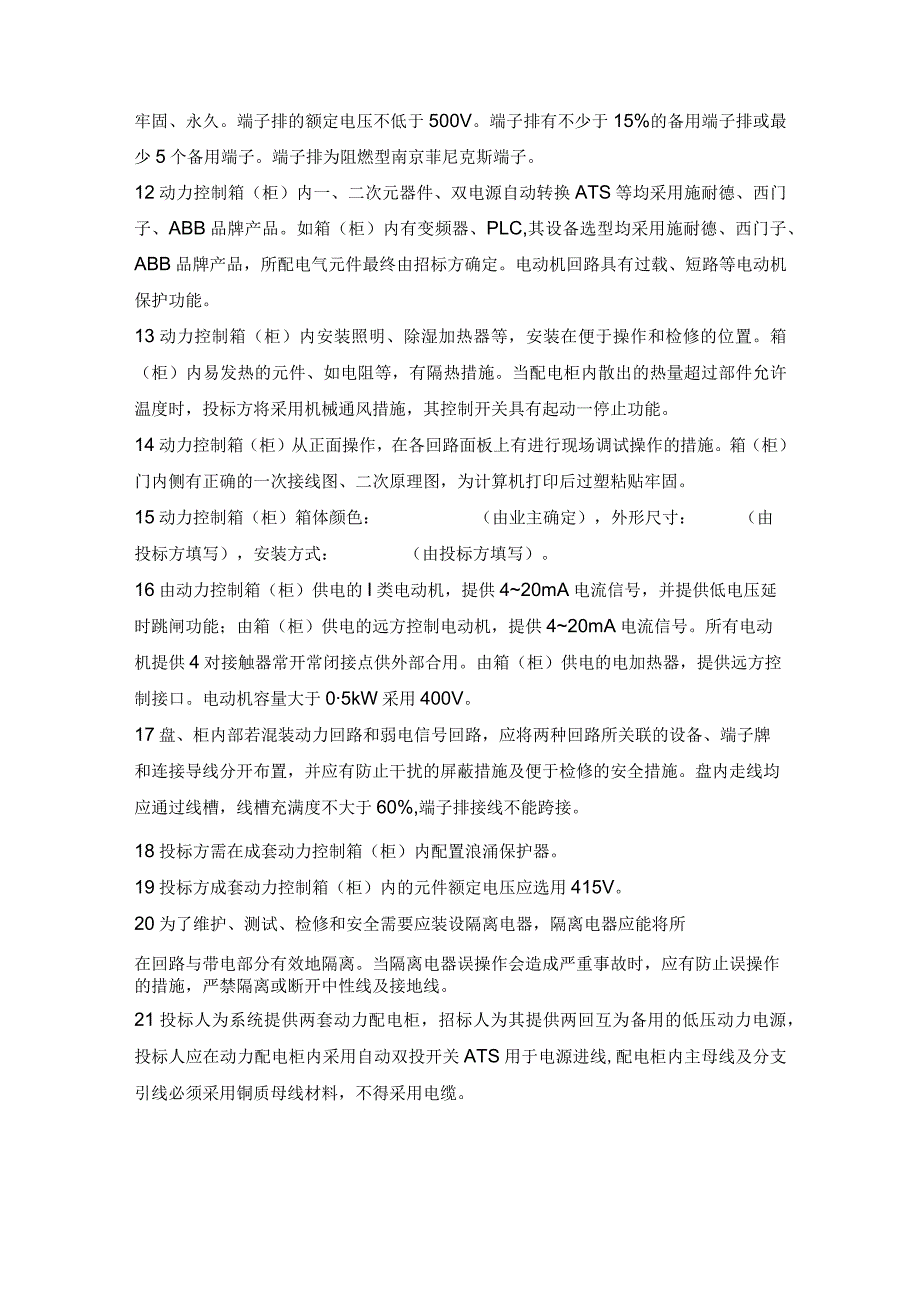

7、端子配大截面导线，端子排标有顺序号，顺序号清晰、牢固、永久。端子排的额定电压不低于500V。端子排有不少于15%的备用端子排或最少5个备用端子。端子排为阻燃型南京菲尼克斯端子。12动力控制箱（柜）内一、二次元器件、双电源自动转换ATS等均采用施耐德、西门子、ABB品牌产品。如箱（柜）内有变频器、PLC,其设备选型均采用施耐德、西门子、ABB品牌产品，所配电气元件最终由招标方确定。电动机回路具有过载、短路等电动机保护功能。13动力控制箱（柜）内安装照明、除湿加热器等，安装在便于操作和检修的位置。箱（柜）内易发热的元件、如电阻等，有隔热措施。当配电柜内散出的热量超过部件允许温度时，投标方将采用机械
8、通风措施，其控制开关具有起动一停止功能。14动力控制箱（柜）从正面操作，在各回路面板上有进行现场调试操作的措施。箱（柜）门内侧有正确的一次接线图、二次原理图，为计算机打印后过塑粘贴牢固。15动力控制箱（柜）箱体颜色：（由业主确定），外形尺寸：（由投标方填写），安装方式：（由投标方填写）。16由动力控制箱（柜）供电的I类电动机，提供420mA电流信号，并提供低电压延时跳闸功能；由箱（柜）供电的远方控制电动机，提供420mA电流信号。所有电动机提供4对接触器常开常闭接点供外部合用。由箱（柜）供电的电加热器，提供远方控制接口。电动机容量大于05kW采用400V。17盘、柜内部若混装动力回路和弱电信号
9、回路，应将两种回路所关联的设备、端子牌和连接导线分开布置，并应有防止干扰的屏蔽措施及便于检修的安全措施。盘内走线均应通过线槽，线槽充满度不大于60%,端子排接线不能跨接。18投标方需在成套动力控制箱（柜）内配置浪涌保护器。19投标方成套动力控制箱（柜）内的元件额定电压应选用415V。20为了维护、测试、检修和安全需要应装设隔离电器，隔离电器应能将所在回路与带电部分有效地隔离。当隔离电器误操作会造成严重事故时，应有防止误操作的措施，严禁隔离或断开中性线及接地线。21投标人为系统提供两套动力配电柜，招标人为其提供两回互为备用的低压动力电源，投标人应在动力配电柜内采用自动双投开关ATS用于电源进线,配电柜内主母线及分支引线必须采用铜质母线材料，不得采用电缆。
