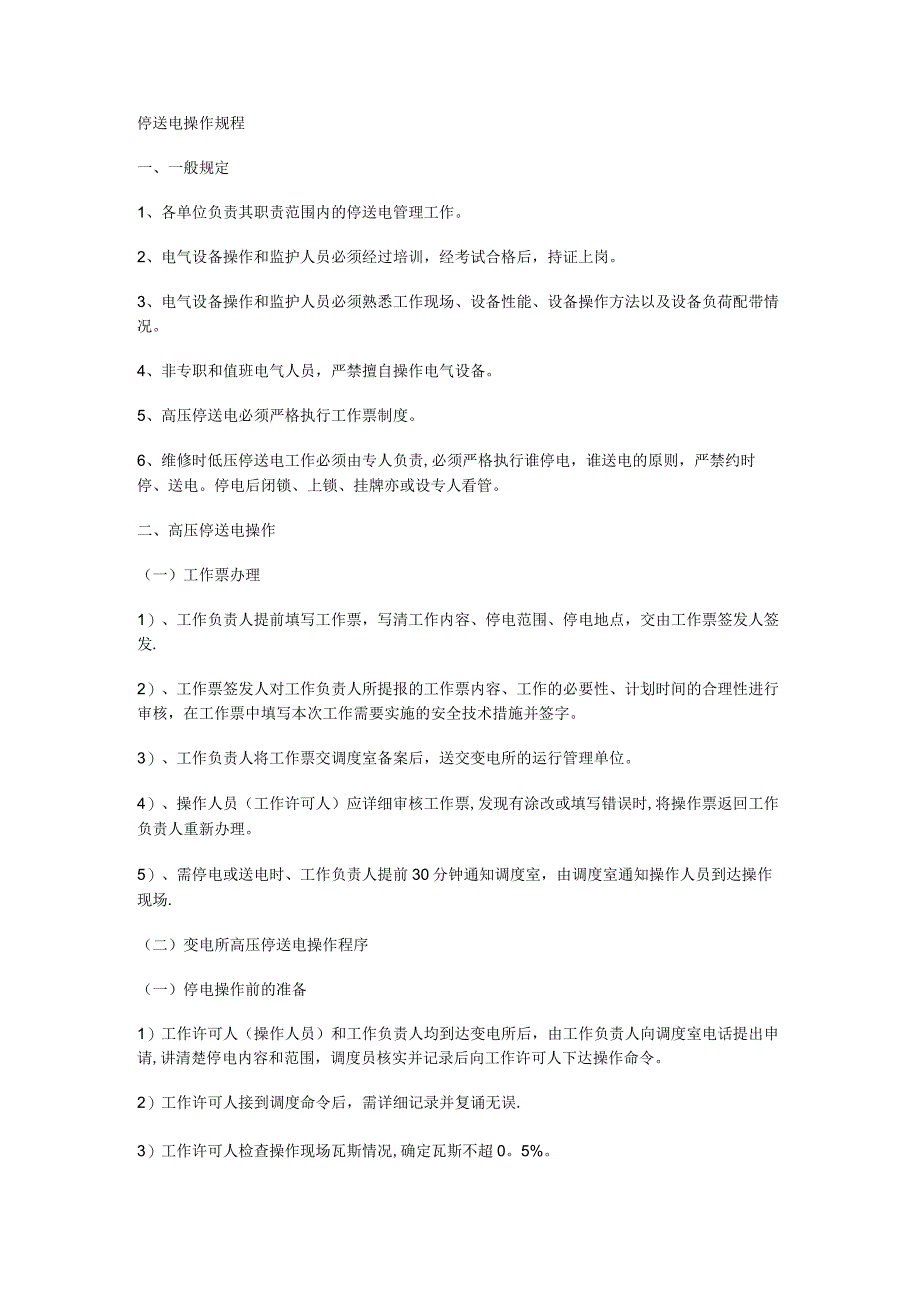

1、停送电操作规程一、一般规定1、各单位负责其职责范围内的停送电管理工作。2、电气设备操作和监护人员必须经过培训，经考试合格后，持证上岗。3、电气设备操作和监护人员必须熟悉工作现场、设备性能、设备操作方法以及设备负荷配带情况。4、非专职和值班电气人员，严禁擅自操作电气设备。5、高压停送电必须严格执行工作票制度。6、维修时低压停送电工作必须由专人负责,必须严格执行谁停电，谁送电的原则，严禁约时停、送电。停电后闭锁、上锁、挂牌亦或设专人看管。二、高压停送电操作（一）工作票办理1）、工作负责人提前填写工作票，写清工作内容、停电范围、停电地点，交由工作票签发人签发.2）、工作票签发人对工作负责人所提报的工
2、作票内容、工作的必要性、计划时间的合理性进行审核，在工作票中填写本次工作需要实施的安全技术措施并签字。3）、工作负责人将工作票交调度室备案后，送交变电所的运行管理单位。4）、操作人员（工作许可人）应详细审核工作票,发现有涂改或填写错误时,将操作票返回工作负责人重新办理。5）、需停电或送电时、工作负责人提前30分钟通知调度室，由调度室通知操作人员到达操作现场.（二）变电所高压停送电操作程序（一）停电操作前的准备1）工作许可人（操作人员）和工作负责人均到达变电所后，由工作负责人向调度室电话提出申请,讲清楚停电内容和范围，调度员核实并记录后向工作许可人下达操作命令。2）工作许可人接到调度命令后，需详

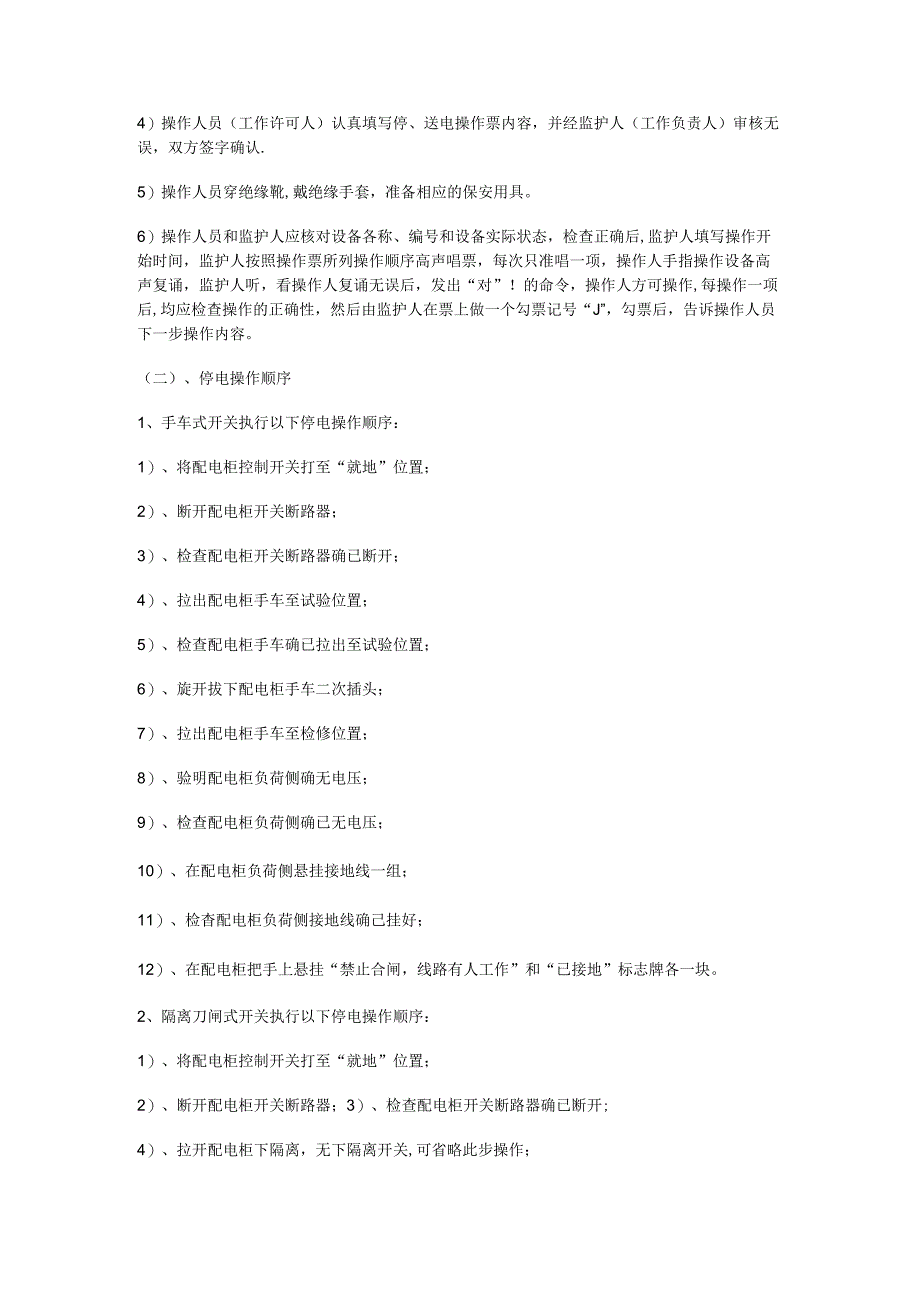

3、细记录并复诵无误.3）工作许可人检查操作现场瓦斯情况,确定瓦斯不超0。5%。4）操作人员（工作许可人）认真填写停、送电操作票内容，并经监护人（工作负责人）审核无误，双方签字确认.5）操作人员穿绝缘靴,戴绝缘手套，准备相应的保安用具。6）操作人员和监护人应核对设备各称、编号和设备实际状态，检查正确后,监护人填写操作开始时间，监护人按照操作票所列操作顺序高声唱票，每次只准唱一项，操作人手指操作设备高声复诵，监护人听，看操作人复诵无误后，发出“对”！的命令，操作人方可操作,每操作一项后,均应检查操作的正确性，然后由监护人在票上做一个勾票记号“J”，勾票后，告诉操作人员下一步操作内容。（二）、停电操作
4、顺序1、手车式开关执行以下停电操作顺序：1）、将配电柜控制开关打至“就地”位置；2）、断开配电柜开关断路器；3）、检查配电柜开关断路器确已断开；4）、拉出配电柜手车至试验位置；5）、检查配电柜手车确已拉出至试验位置；6）、旋开拔下配电柜手车二次插头；7）、拉出配电柜手车至检修位置；8）、验明配电柜负荷侧确无电压；9）、检查配电柜负荷侧确已无电压；10）、在配电柜负荷侧悬挂接地线一组；11）、检杳配电柜负荷侧接地线确己挂好；12）、在配电柜把手上悬挂“禁止合闸，线路有人工作”和“已接地”标志牌各一块。2、隔离刀闸式开关执行以下停电操作顺序：1）、将配电柜控制开关打至“就地”位置；2）、断开配电柜

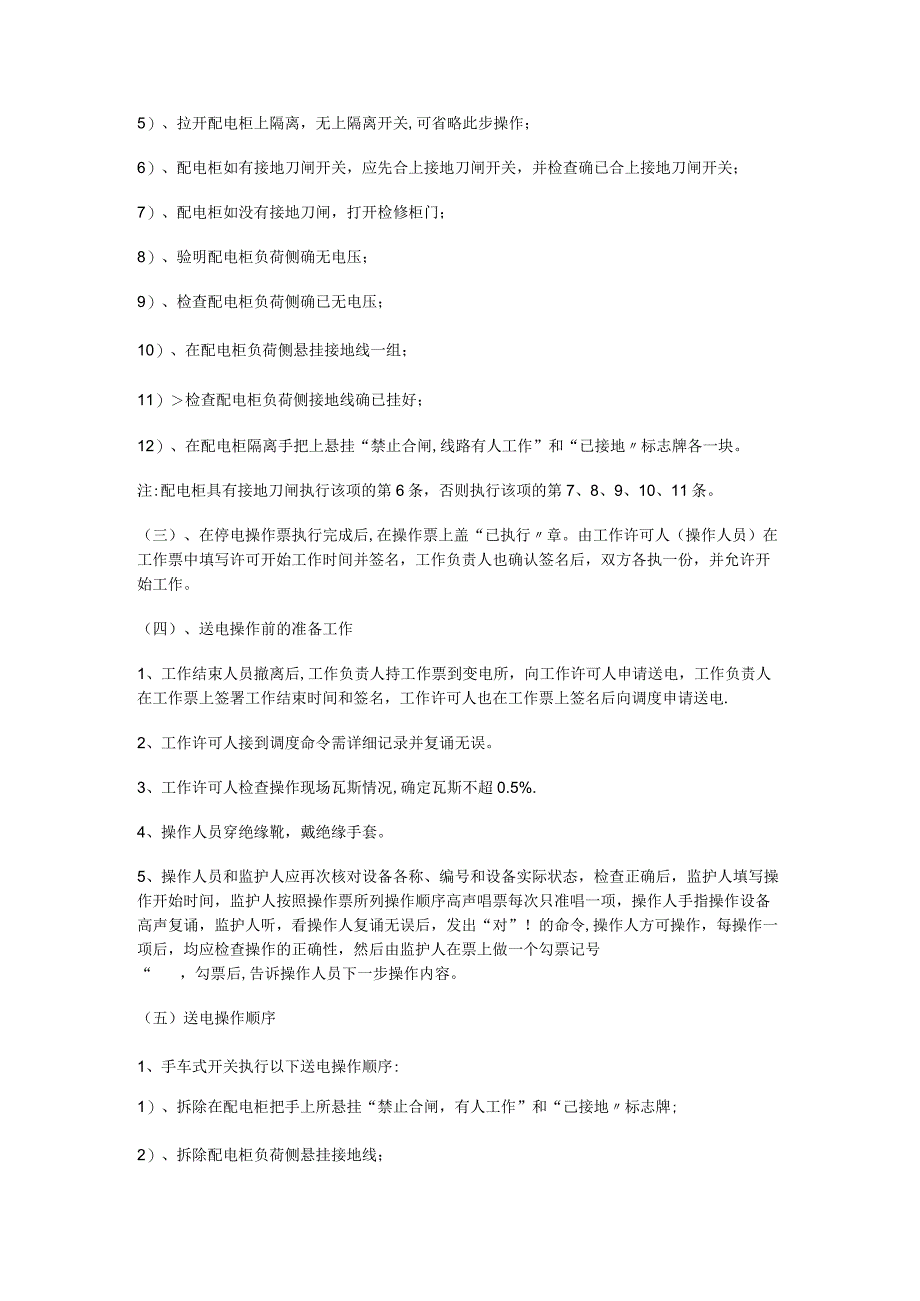

5、开关断路器；3）、检查配电柜开关断路器确已断开;4）、拉开配电柜下隔离，无下隔离开关,可省略此步操作；5）、拉开配电柜上隔离，无上隔离开关,可省略此步操作；6）、配电柜如有接地刀闸开关，应先合上接地刀闸开关，并检查确已合上接地刀闸开关；7）、配电柜如没有接地刀闸，打开检修柜门；8）、验明配电柜负荷侧确无电压；9）、检查配电柜负荷侧确已无电压；10）、在配电柜负荷侧悬挂接地线一组；11）检查配电柜负荷侧接地线确已挂好；12）、在配电柜隔离手把上悬挂“禁止合闸,线路有人工作”和“已接地标志牌各一块。注:配电柜具有接地刀闸执行该项的第6条，否则执行该项的第7、8、9、10、11条。（三）、在停电操作
6、票执行完成后,在操作票上盖“已执行章。由工作许可人（操作人员）在工作票中填写许可开始工作时间并签名，工作负责人也确认签名后，双方各执一份，并允许开始工作。（四）、送电操作前的准备工作1、工作结束人员撤离后,工作负责人持工作票到变电所，向工作许可人申请送电，工作负责人在工作票上签署工作结束时间和签名，工作许可人也在工作票上签名后向调度申请送电.2、工作许可人接到调度命令需详细记录并复诵无误。3、工作许可人检查操作现场瓦斯情况,确定瓦斯不超0.5%.4、操作人员穿绝缘靴，戴绝缘手套。5、操作人员和监护人应再次核对设备各称、编号和设备实际状态，检查正确后，监护人填写操作开始时间，监护人按照操作票所列
7、操作顺序高声唱票每次只准唱一项，操作人手指操作设备高声复诵，监护人听，看操作人复诵无误后，发出“对”！的命令,操作人方可操作，每操作一项后，均应检查操作的正确性，然后由监护人在票上做一个勾票记号“，勾票后,告诉操作人员下一步操作内容。（五）送电操作顺序1、手车式开关执行以下送电操作顺序:1）、拆除在配电柜把手上所悬挂“禁止合闸，有人工作”和“己接地标志牌;2）、拆除配电柜负荷侧悬挂接地线；3）、检查配电柜负荷侧悬挂接地线确已拆除；4）、将配电柜手车推至试验位置；5）、连接好配电柜手车二次插头；6）、检查配电柜手车二次插头确已连好；7）、将配电柜手车推进至工作位置；8）、检查配电柜手车确已推进至
8、工作位置；9）、合上配电柜断路器开关；10）、检查配电柜断路器开关确己合闸；11）、将配电柜控制开关打至“遥控”位置；2、隔离刀闸式开关执行以下送电操作顺序：1）、拆除在配电柜把手上所悬挂“禁止合闸,有人工作和“己接地”标志牌；2）、配电柜无接地刀闸，关上检修门,拆除配电柜负荷侧悬挂接地线。3）、检查配电柜负荷侧悬挂接地线确已拆除；4）、配电柜有接地刀闸,应拉开接地刀闸，并检查接地刀闸确已分开；5）、合上隔离开关；6）、合下隔离开关；7）、再次检查开关确己具备送电条件；8）、合上配电柜断路器开关；9）、检查配电柜断路器开关确已合闸；10）、将配电柜控制开关打至“遥控”位置；注：配电柜具有接地刀
9、闸执行该项的第4条,否则执行该项的第2、3条.（六）、开关正常送电结束后,在操作票和工作票上盖“已执行”章，操作人员向调度回复,调度记录。工作票一联保存在变电所内，另一联交工作负责人。（三）高压配电点操作程序（一）停电操作前的准备1、工作许可人即操作人员和工作负责人均到达配电点后，由工作负责人向调度室电话提出申请，讲清楚停电内容和范围，调度员核实并记录后向工作许可人下达操作命令。2、工作许可人接到调度命令需详细记录并复诵无误。3、工作许可人穿绝缘靴,戴绝缘手套，准备相应的保安用具。4、工作许可人和工作负责人应核对设备所带负荷各称和设备实际运行状态，检查正确后，由操作人员操作停电。（二）、停电操
10、作顺序1 .将高压开关断路器断开。2 .拉开隔离开关3 .将隔离开关上锁。4、打开负荷侧接线腔,在负荷侧接线住上挂三相短路接地线.5.在隔离开关手把上悬挂“线路有人工作，严禁合闸”和“已接地”的标识牌各一块.（三）、送电操作前的准备工作1、工作结束人员撤离后,工作负责人持工作票到配电点，向工作许可人申请送电，工作负责人在工作票上签署工作结束时间和签名，工作许可人也在工作票上签名后向调度申请送电。2、工作许可人接到调度命令需详细记录并复诵无误。3、工作许可人检查操作现场瓦斯情况，确定瓦斯不超0.5%.4、操作人员穿绝缘靴,戴绝缘手套。5、操作人员和工作负责人应再次核对设备所带负荷各称和设备实际运
11、行状态，检上一查正确后，由操作人操作送电。（四）、送电操作顺序1、拆除负荷侧接线腔的三相短路接地线，并把负荷侧接线腔盖板盖好.2,拆除隔离开关上悬挂的“线路有人工作，严禁合闸”和“已接地”的标识牌。3 .将隔离开关解锁。4 .合上隔离开关.5 .将高压开关断路器合闸。三、低压停送电操作（一）变电所低压停送电操作1、停电操作前的准备1）、操作人员和工作负责人均到达变电所后，由工作负责人向操作人员讲清楚停电内容和范围，操作人员核实停电内容并做好记录。2）、操作人员检查操作现场瓦斯情况，确定瓦斯不超0.5%.3）、检查配电设备及电气元件的名称、标志、编号等是否清楚、正确，配电设备所有的操作把手、按钮
12、和按键等的位置与现场实际情况是否相符，固定是否牢靠，操作是否灵活。4）、配电设备上的“合”、“分”等信号指示是否正确。2、停电操作顺序1）、将断路器开关断开.2）、按顺序拉开下隔离和上隔离开关.3）、在隔离开关上悬挂”线路有人工作，严禁合闸标识牌。3、送电操作前的准备工作1）、工作结束后,工作负责人到变电所向工作许可人申请送电.2）、工作许可人检查操作现场瓦斯情况，确定瓦斯不超0。5%。3）、操作人员和监护人应再次核对设备各称、编号和设备实际状态,有无遗留物，检查正确后，准备送电。1）、拆除隔离开关上悬挂的“线路有人工作，严禁合闸标识牌。2）、合上隔离开关。3）、将断路器开关合闸。（二）配电点
13、低压停送电操作1、停电操作前的准备停送电操作人员到达配电点后,认真检查供电系统图和设备情况,核实线路，并根据停电范围，确定所停电源开关。2、停电操作顺序1）、将低压开关断路器或接触器分闸，并检查确已分断2）、拉开低压隔离开关3）、将低压隔离开关闭锁、上锁4）、在隔离开关上悬挂的“线路有人工作，严禁合闸”标识牌.3、送电操作前的准备工作1）、工作结束人员撤离后,停送电操作人员检查无误后方可到配电点送电。2）、检查作业和操作现场瓦斯情况，确定瓦斯不超0.5%。3）、应再次核对设备各称、编号和实际状态，检查正确后，方可进行送电。4、送电操作顺序1）、拆除隔离开关上悬挂的“线路有人工作，严禁合闸标识牌
14、.2）、将低压隔离开关闭锁解锁3）、合上低压隔离开关4）、将低压开关断路器或接触器合闸5、低压配电点停送电注意事项：1）操作低压馈电开关时,除按照程序停电操作外，必须要按下机械分闸按钮，确认机构已断开，再把隔离开关打在“分”的位置，闭锁、上锁、挂牌;若无主回路隔离开关时，必须同时要分断上一级开关的断路器和隔离开关，同时在上一级开关的隔离开关手杷上闭锁、上锁、悬挂标示牌。如需要送电时,必须等所有分馈线路上作业人员全部作业完毕方可解除分馈和总馈开关闭锁送电.四、安全注意事项：1、停送电工作人员必须严格按照电业安规的安全组织措施和技术措施,及其煤矿安全操作规程的相关规定执行。2、在线路、移变或开关等设备停电检修现场，工作负责人必须确保工作现场的保安措施落实到位。现场必须进行验放电和在线路来电方向上挂一个三相短路接地线。以免因误送电发生意外。3、复杂的操作必须填写倒闸操作票。4、所有电话命令均要进行电话录音。
