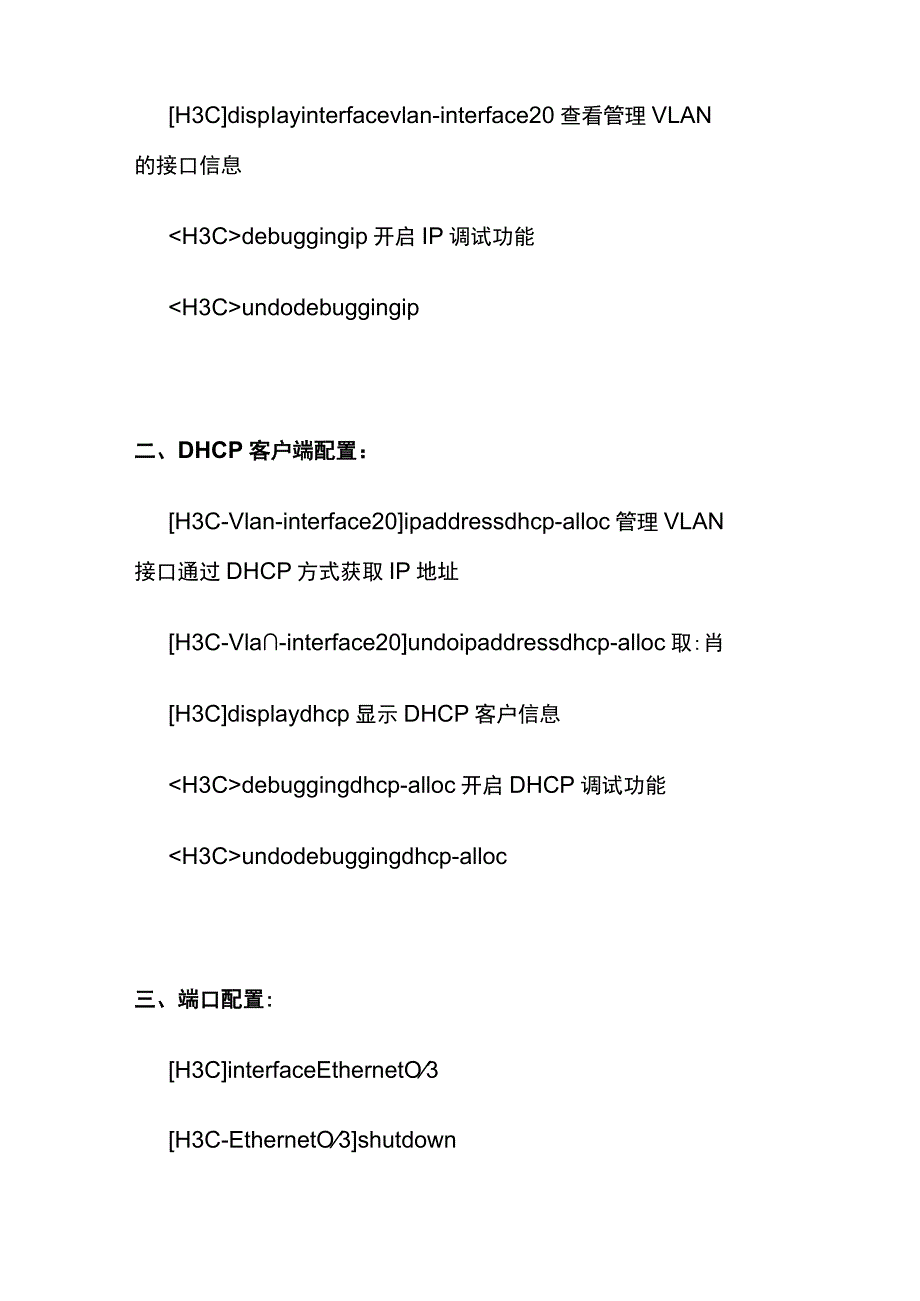

华三交换机配置方法及操作案例.docx_第2页
第2页 / 共15页

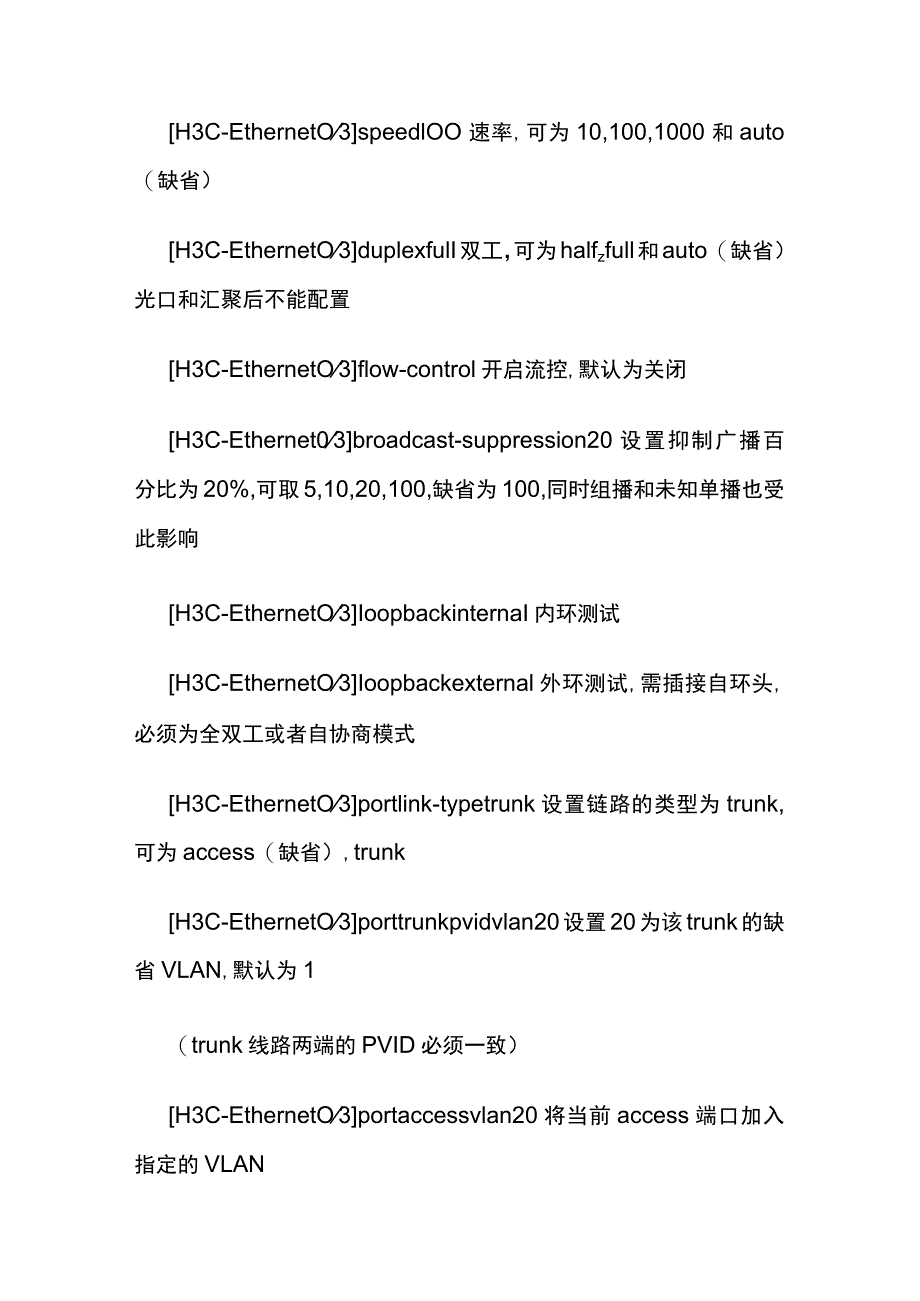

华三交换机配置方法及操作案例.docx_第3页
第3页 / 共15页
华三交换机配置方法及操作案例.docx_第4页
第4页 / 共15页
华三交换机配置方法及操作案例.docx_第5页
第5页 / 共15页
华三交换机配置方法及操作案例.docx_第6页
第6页 / 共15页
华三交换机配置方法及操作案例.docx_第7页
第7页 / 共15页
华三交换机配置方法及操作案例.docx_第8页
第8页 / 共15页
华三交换机配置方法及操作案例.docx_第9页
第9页 / 共15页
华三交换机配置方法及操作案例.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《华三交换机配置方法及操作案例.docx》由会员分享,可在线阅读,更多相关《华三交换机配置方法及操作案例.docx(15页珍藏版)》请在第壹文秘上搜索。

1、华三交换机配置方法及操作案例一、系统IP配置:H3Cvlan20H3Cmanagement-vlan2OH3Cinterfacevlan-interface20创建并进入管理VLANH3Cundoiterfacevlan-interface20删除管理VLAN接H3C-Vlan-interface20ipaddress192.168.1.2255.255.255.0配置管理VLAN接口静态IP地址(缺省为192.168.0.234)H3C-Vla-interface20undoipaddress删除IP地址H3C-Vlan-interface20ipgateway192.168.1.1指定缺省

2、网关(默认无网关地址)H3C-Vlan-interface20undoipgatewayH3C-Vla-interface20shutdown关闭接口H3C-Vla-interface20undoshutdown开启H3Cdisplayip显示管理VLAN接口IP的相关信息H3CdispIayinterfacevlan-interface20查看管理VLAN的接口信息debuggingip开启IP调试功能undodebuggingip二、DHCP客户端配置:H3C-Vlan-interface20ipaddressdhcp-alloc管理VLAN接口通过DHCP方式获取IP地址H3C-Vla-

3、interface20undoipaddressdhcp-alloc取:肖H3Cdisplaydhcp显示DHCP客户信息debuggingdhcp-alloc开启DHCP调试功能undodebuggingdhcp-alloc三、端口配置:H3CinterfaceEthernetO3H3C-EthernetO3shutdownH3C-EthernetO3speedlOO速率,可为10,100,1000和auto(缺省)H3C-EthernetO3duplexfulI双工,可为halfzfull和auto(缺省)光口和汇聚后不能配置H3C-EthernetO3flow-control开启流控,默

4、认为关闭H3C-Ethernet03broadcast-suppression20设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响H3C-EthernetO3IoopbackinternaI内环测试H3C-EthernetO3Ioopbackexternal外环测试,需插接自环头,必须为全双工或者自协商模式H3C-EthernetO3portlink-typetrunk设置链路的类型为trunk,可为access(缺省),trunkH3C-EthernetO3porttrunkpvidvlan20设置20为该trunk的缺省VLAN,默认为1(

5、trunk线路两端的PVID必须一致)H3C-EthernetO3portaccessvlan20将当前access端口加入指定的VLANH3C-EthernetO3porttrunkpermitvlanall允许所有的VLAN通过当前的trunk端口,可多次使用该命令H3C-EthernetO3mdiauto设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线H3Clink-aggregationEthernet0/1toEthernet0/4将1-4口加入汇聚组,1为主端口两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚H3Cundolink-aggrega

6、tionEthernet0/1删除该汇聚组H3Clink-aggregationmodeegress配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingressfegress和both,缺省为bothH3Cmonitor-portEthernet0/2将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变H3Cmirroring-portEthernet0/3toEthernet0/4both将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控

7、接收的报文,。utb。Und表示仅监控发送的报文H3CdisplaymirrorH3CdisplayinterfaceEthernet0/3resetcounters清除所有端口的统计信息H3CdisplayIink-aggregationEthernet0/3显示端口汇聚信息H3C-EthernetO3virtuaI-cable-test诊断该端口的电路状况四、VLAN配置:H3Cvlan2H3Cundovlanall删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除H3C-vlan2PortEthernet0/4toEthernet0/7将4至J7号端口加入到VLAN2中,此命令只

8、能用来加access端口,不能用来增加trunk或者hybrid端口H3C-vlan2port-isolateenable打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能H3C-EthernetO4port-isolateuplink-portvlan2设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置H3Cdisplayvlanall显示所有VLAN的详细信息S155OE支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个USer-group,不属于同一个us

9、er-group的端口不能互相通信,最多支持50个user-groupH3Cuser-group20创建user-group20,默认只存在user-group1H3C-UserGroup20portEthernet0/4toEthernet0/7将4到7号端口加入到VLAN20中,初始时都属于user-groupl中H3Cdisplayuser-group20显示user-group20的相关五、系统管理:H3Cmac-addressblackholeH-H-Hvlan1在VLANl中添加黑洞MACH3Cmac-addressstaticH-H-HinterfaceEthernet0/1vl

10、an1在VLANI中添加端口一的一个macH3Cmac-addresstimeraging500设置MAC地址表的老化时间为500sH3Cdisplaymac-addressH3CdisplayarpH3Cmac-addressport-bindingH-H-HinterfaceEthernet0/1vlan1配置端口邦定H3Cdisplaymac-addressport-bindingH3CdispIaysaved-configurationH3Cdisplaycurrent-configurationsaveH3Crestoredefault恢复交换机出厂默认配置,恢复后需重启才能生效H3

11、CdisplayversionrebootH3CdisplaydeviceH3CsysnamebigheapH3Cinfo-centerenable启用系统日志功能,缺省情况下启用H3Cinfo-centerloghostip192.168.0.3向指定日志主机(只能为UNIX或LlNUX,不能为WindoWS)输出信息,需先开启日志功能,缺省关闭H3Cinfo-centerloghostlevel8设置系统日志级别为8,默认为5.级别说明:LemergenCies2.alerts3.critical4.errors5.warnings6.notifications7.1 nformation

12、al8.debuggingterminaldebugging启用控制台对调试信息的显示,缺省控制台为禁用terminallogging启用控制台对日志信息的显示,缺省控制台为启用terminaltrapping启用控制台对告警信息的显示,缺省控制台为启用H3Cdisplayinfo-center显示系统日志的配置和缓冲区记录的信息H3Cdisplaylogbuffer显示日志缓冲区最近记录的指定数目的日志信息H3Cdisplaytrapbuffer显示告警缓冲区最近记录的指定数目的日志信息resetlogbuffer清除日志缓冲区的信息resettrapbuffer清除告警缓冲区的信息六.案例

13、:某公司有一台三层交换机、两台二层交换机,给每个部门划分不用VLAN,但是VLAN要互联,三层到二层交换机为了防止单线故障使用链路聚合,vlan2为销售部,vlan3为财务部。销售部有两个地方必须独立放多一台交换机,销售部IP地址为192.168.2.1,财务部IP地址为192.168.3.1.三层交换机配置1基本配置systemView进入系统视图提示:SystemView:returntoUserViewwithCtrl+Z.H3Csysnameswl修改名称swltelnetserverenable开启Telnet服务swlintg00进入接口配置IP地址swl-GigabitEther

14、netOOipadd192.168.1.124配置IP地址swl-GigabitEthernetOOquit退出接口视图swllocal-userzsclassmanage创建管理员账户提示:Newlocaluseradded.swl-1user-manage-zspasswordsimplel23设置一个简单密码swl-luser-manage-zsaUthorization-attributeuser-rolelevel-15给该用户的权限为最高级swl-luser-manage-zsservice-typetelnet服务类型为Telnetswl-luser-manage-zsquit退出swllinevty04进入多用户线视图模式swl-1ine-vty0-4aUthentication-modescheme身份验证模式方案为AAAswl-1ine-vtyO-4user-rolelevel-15用户级别为最高级2 .划分VLAN,配置IP地址swlVlan2给销售部创建VLAN2swl-vla2quswlvlan3swl-vla3quswlintg1/0/2swl-GigabitEthernetl02Portlink-typetrunk选择链路模式swl-GigabitEthernetl02Porttrunkpermit
