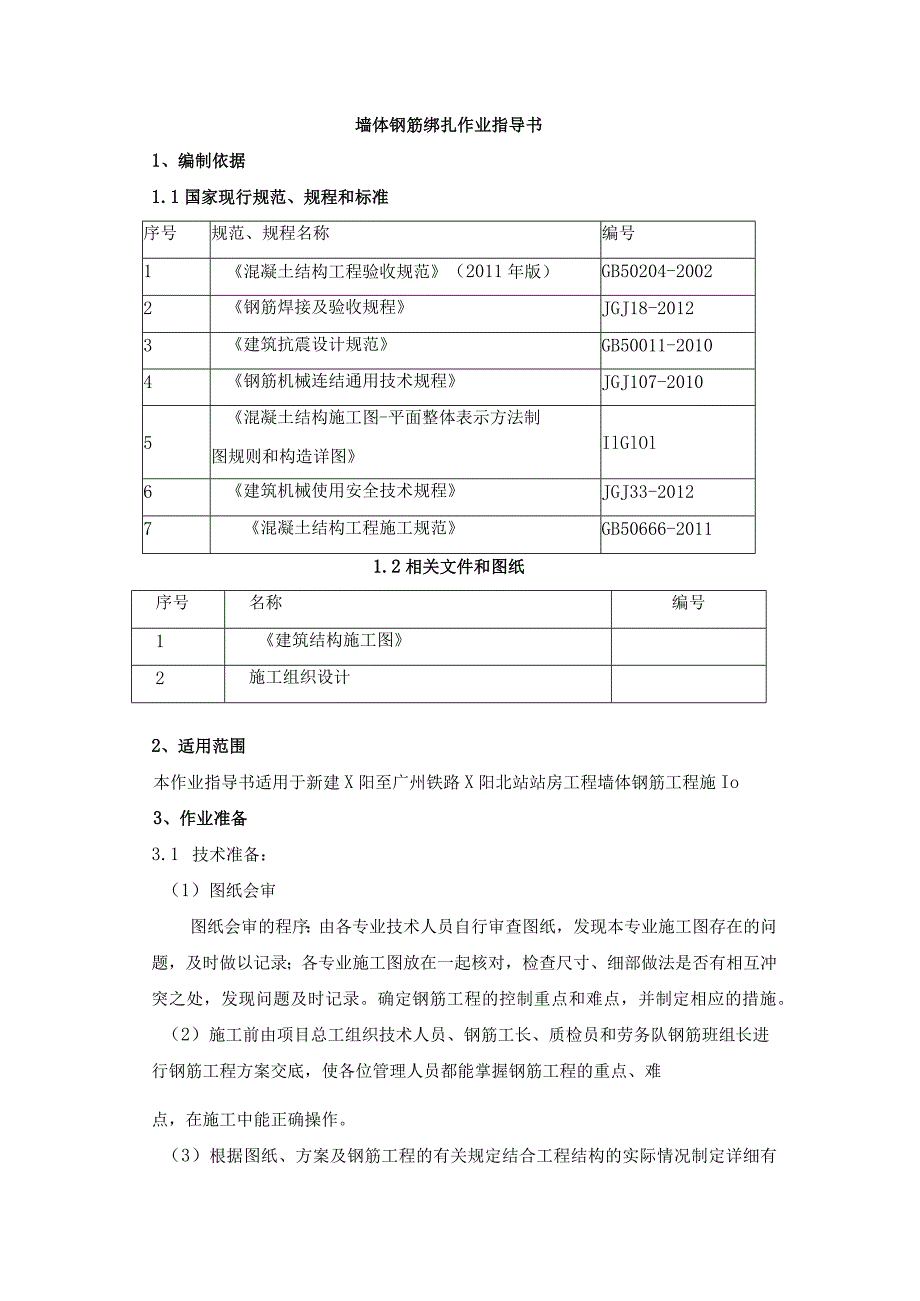

1、墙体钢筋绑扎作业指导书1、编制依据1.1国家现行规范、规程和标准序号规范、规程名称编号1混凝土结构工程验收规范（2011年版）GB50204-20022钢筋焊接及验收规程JGJ18-20123建筑抗震设计规范GB50011-20104钢筋机械连结通用技术规程JGJ107-20105混凝土结构施工图-平面整体表示方法制图规则和构造详图IlGlOl6建筑机械使用安全技术规程JGJ33-20127混凝土结构工程施工规范GB50666-20111.2相关文件和图纸序号名称编号1建筑结构施工图2施工组织设计2、适用范围本作业指导书适用于新建X阳至广州铁路X阳北站站房工程墙体钢筋工程施Io3、作业准备3.
2、1 技术准备：（1）图纸会审图纸会审的程序：由各专业技术人员自行审查图纸，发现本专业施工图存在的问题，及时做以记录；各专业施工图放在一起核对，检查尺寸、细部做法是否有相互冲突之处，发现问题及时记录。确定钢筋工程的控制重点和难点，并制定相应的措施。（2）施工前由项目总工组织技术人员、钢筋工长、质检员和劳务队钢筋班组长进行钢筋工程方案交底，使各位管理人员都能掌握钢筋工程的重点、难点，在施工中能正确操作。（3）根据图纸、方案及钢筋工程的有关规定结合工程结构的实际情况制定详细有针对性的安全、技术交底，做好交底工作。（4）钢筋放样1）节点放样：根据结构施工图，利用CAD等相关软件辅助设计做好钢筋节点放样

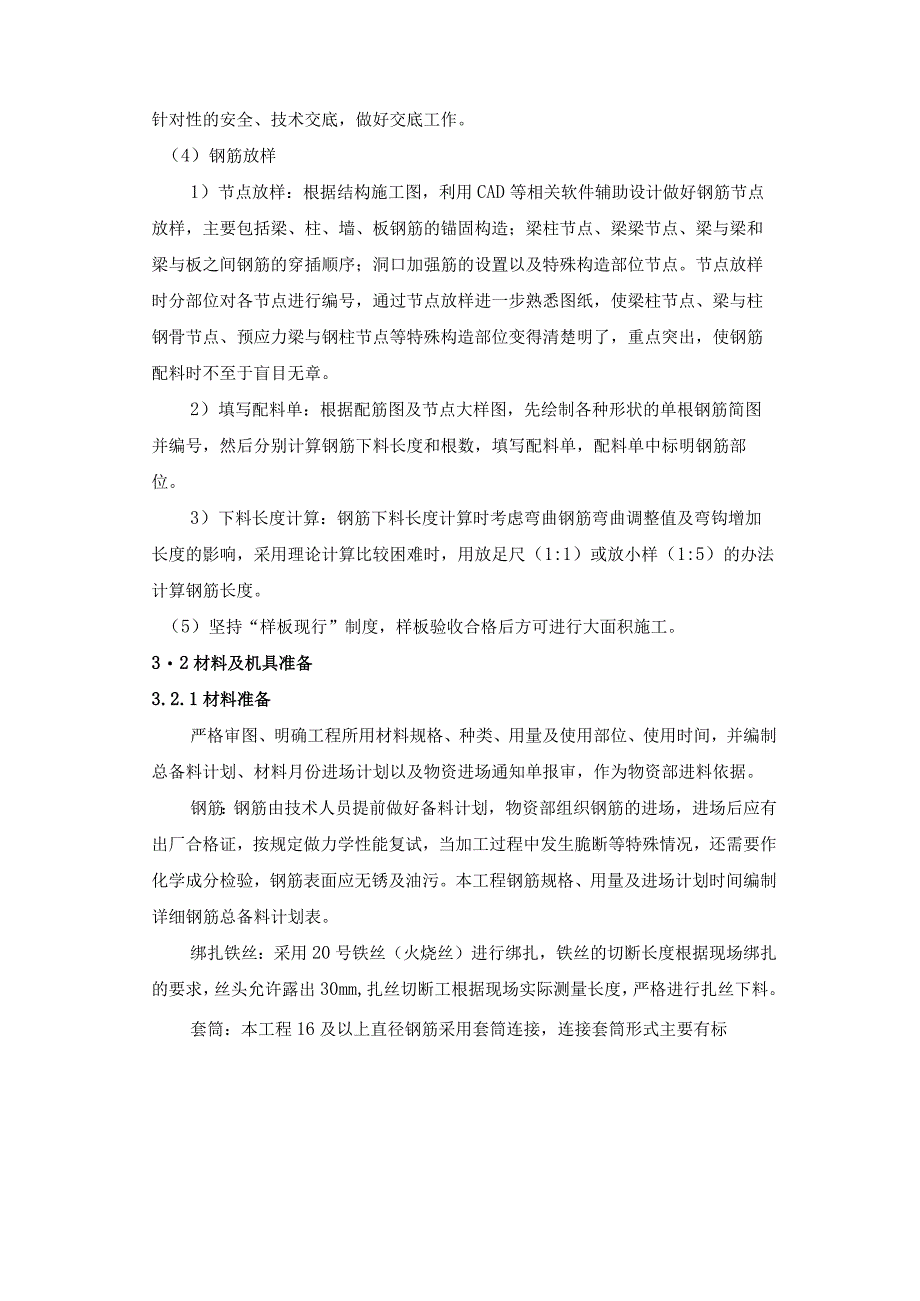

3、，主要包括梁、柱、墙、板钢筋的锚固构造；梁柱节点、梁梁节点、梁与梁和梁与板之间钢筋的穿插顺序；洞口加强筋的设置以及特殊构造部位节点。节点放样时分部位对各节点进行编号，通过节点放样进一步熟悉图纸，使梁柱节点、梁与柱钢骨节点、预应力梁与钢柱节点等特殊构造部位变得清楚明了，重点突出，使钢筋配料时不至于盲目无章。2）填写配料单：根据配筋图及节点大样图，先绘制各种形状的单根钢筋简图并编号，然后分别计算钢筋下料长度和根数，填写配料单，配料单中标明钢筋部位。3）下料长度计算：钢筋下料长度计算时考虑弯曲钢筋弯曲调整值及弯钩增加长度的影响，采用理论计算比较困难时，用放足尺（1:1）或放小样（1:5）的办法计算钢
4、筋长度。（5）坚持“样板现行”制度，样板验收合格后方可进行大面积施工。32材料及机具准备3.2.1材料准备严格审图、明确工程所用材料规格、种类、用量及使用部位、使用时间，并编制总备料计划、材料月份进场计划以及物资进场通知单报审，作为物资部进料依据。钢筋：钢筋由技术人员提前做好备料计划，物资部组织钢筋的进场，进场后应有出厂合格证，按规定做力学性能复试，当加工过程中发生脆断等特殊情况，还需要作化学成分检验，钢筋表面应无锈及油污。本工程钢筋规格、用量及进场计划时间编制详细钢筋总备料计划表。绑扎铁丝：采用20号铁丝（火烧丝）进行绑扎，铁丝的切断长度根据现场绑扎的要求，丝头允许露出30mm,扎丝切断工根

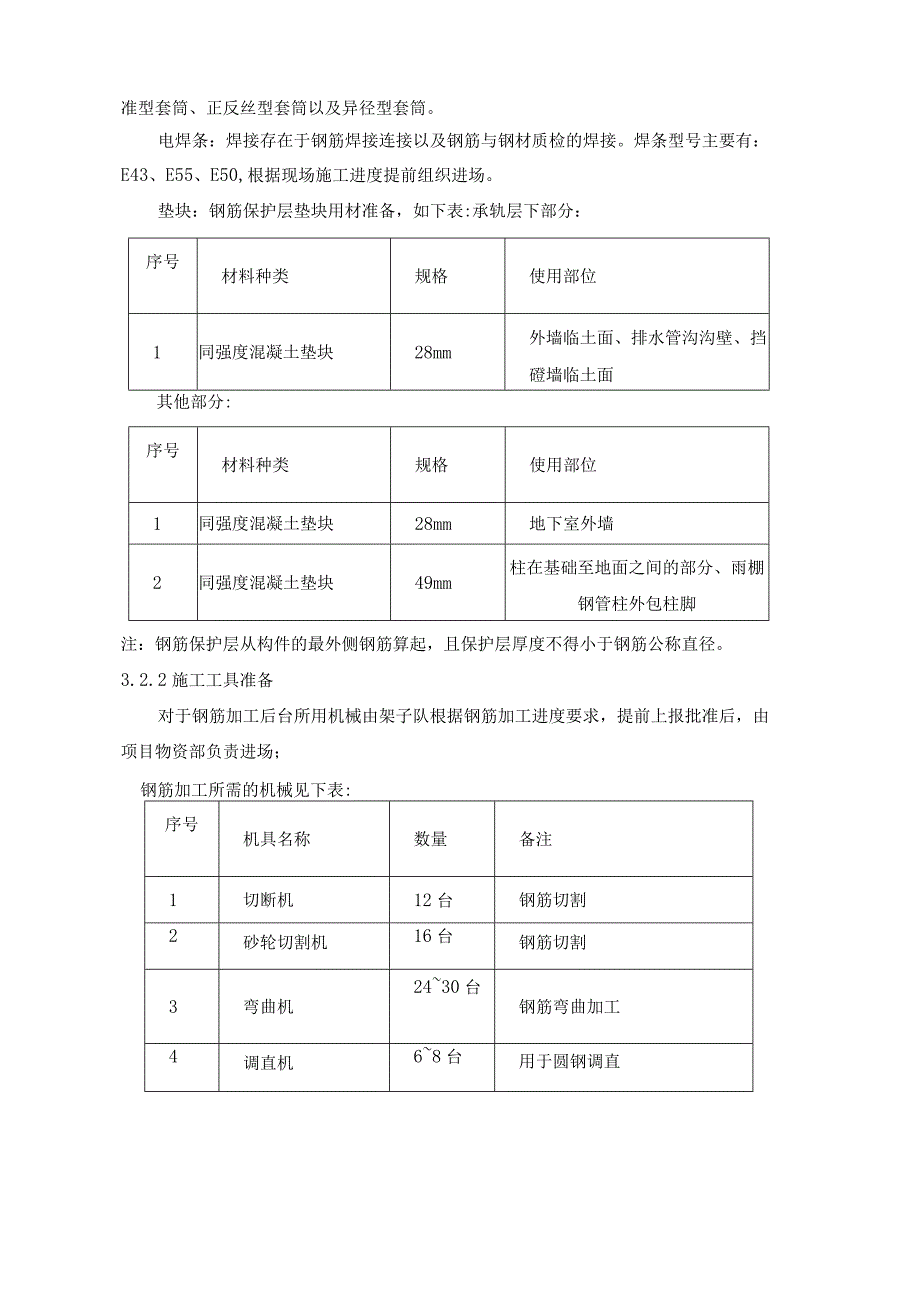

5、据现场实际测量长度，严格进行扎丝下料。套筒：本工程16及以上直径钢筋采用套筒连接，连接套筒形式主要有标准型套筒、正反丝型套筒以及异径型套筒。电焊条：焊接存在于钢筋焊接连接以及钢筋与钢材质检的焊接。焊条型号主要有：E43、E55、E50,根据现场施工进度提前组织进场。垫块：钢筋保护层垫块用材准备，如下表:承轨层下部分：序号材料种类规格使用部位1同强度混凝土垫块28mm外墙临土面、排水管沟沟壁、挡磴墙临土面其他部分:序号材料种类规格使用部位1同强度混凝土垫块28mm地下室外墙2同强度混凝土垫块49mm柱在基础至地面之间的部分、雨棚钢管柱外包柱脚注：钢筋保护层从构件的最外侧钢筋算起，且保护层厚度不得
6、小于钢筋公称直径。3.2.2施工工具准备对于钢筋加工后台所用机械由架子队根据钢筋加工进度要求，提前上报批准后，由项目物资部负责进场；钢筋加工所需的机械见下表:序号机具名称数量备注1切断机12台钢筋切割2砂轮切割机16台钢筋切割3弯曲机2430台钢筋弯曲加工4调直机68台用于圆钢调直5直螺纹套丝机3642台钢筋套丝加工6电焊机24台钢筋焊接3.3钢筋进场管理3.3.1钢筋检验钢筋进场检验流程:进场钢筋要有出厂质量证明书或厂方试验报告单,必须随钢筋一同到场,详细内容需经试验员、技术人员验证合格；每盘或每捆钢筋都有不少于两个挂牌，挂牌上印有厂标、钢号、批号、直径、级别、炉罐号等标记。钢筋进场时分批取
7、样验收，每批由同炉罐号、同规格、同交货状态的钢筋组成。以60吨为一批，不足60吨的也要按一个批次取样验收。检验内容包括查对标号、外观检查，并按现行国家有关标准的规定抽样作力学性能试验及重量偏差检验，合格后方可使用。（1）外观检查钢筋表面，每捆（盘）钢筋均有标识，钢筋表面不得有裂纹，接疤、折痕和锈蚀现象。钢筋表面允许有凸块，但不得超过横肋的最大高度。（2）力学性能及重量偏差试验对进场钢筋，按现行国家标准的规定抽取试样作力学性能和重量偏差的试验，见证取样数量不少于试验总数30%,合格后方可使用。钢筋试验包括：取样的钢筋先做重量偏差试验（5根），然后再进行拉伸（2根）及弯曲（2根）的试验。在钢筋加工
8、或现场试验过程中，如发生脆断、劈裂和力学性能显著不正常等现象，应立即停止加工使用清退。钢筋检验合格后，分规格、种类码放整齐，并准备防雨布。3.3.2钢筋堆放材料进场：合理、有计划地组织钢筋进场，尽量作到先进场先用，减少积压、占用场地。原则上以项目部架子队的提料计划为准，按指定的区域和场地卸料。进场钢筋堆放在指定地点，准备好垫木，按钢筋规格、种类、使用部位分类堆放，必须严格核对钢筋规格型号，控制进场钢材的分类码放，防止出现二、三级钢混批现象。核对进货单，检查钢筋规格、数量、尺寸是否与之相符,并保证出厂合格证、检验报告随车到达现场。同规格钢筋分批进场，做到分批堆放，避免后进材料压住先进材料，影响使
9、用。做到挂牌标识，标明钢筋是否进行过复试，未做标识的材料不得随便乱用。对所进钢筋数量由工长会同物资部人员一同逐根清点，并将结果上报主管人员。4、施工流程钢筋调整、清理H剪力墙柱钢筋绑扎H剪力墙身钢筋绑扎H调整钢筋5、施工工艺及技术标准5.1现场钢筋绑扎操作工艺5.1.1墙体钢筋绑扎5.1.1.1作业条件绑扎钢筋地点清理干净，作好钢筋摆放处的准备工作，搭架子或垫方木弹好墙身、洞口位置线，并将预留钢筋处松散混凝土剔凿干净，将墙筋本身混凝土清理干净。5.L1.2工艺流程及要求物筋调整、清理H剪力墙柱钢筋布T剪力墙身钢筋绑扎H调整钢筋I竖向钢筋位移调整：竖向钢筋出现位移情况时，按1：6进行调整。绑扎暗
10、柱钢筋：暗柱钢筋调整到位后，进行暗柱钢筋绑扎。要求接头、搭接位置一致，甩到上层的钢筋长度一致。竖筋绑扎时，钢筋必须垂直，不歪斜，调整时用线坠进行校正；箍筋绑扎时，起步筋为50mm（考虑墙体水平筋时,为30mm）。绑扎墙体竖向钢筋：根据图纸，确定钢筋型号，间距，要保证钢筋的搭接长度满足要求，竖筋要间距正确、均匀，起步竖筋要距暗柱钢筋50mm。设置竖向梯子筋：通过梯子筋中上中下三道水平筋控制钢筋和模板相对位置，达到控制保护层厚度的目的。第一个梯子筋均布置于距离剪力墙柱主筋外第二根墙体立筋位置。然后中间以间距不大于L5米要求布置，且每段墙最少设置两个梯子筋。梯子筋安装中，需注意顶模撑钢筋位置，两端必
