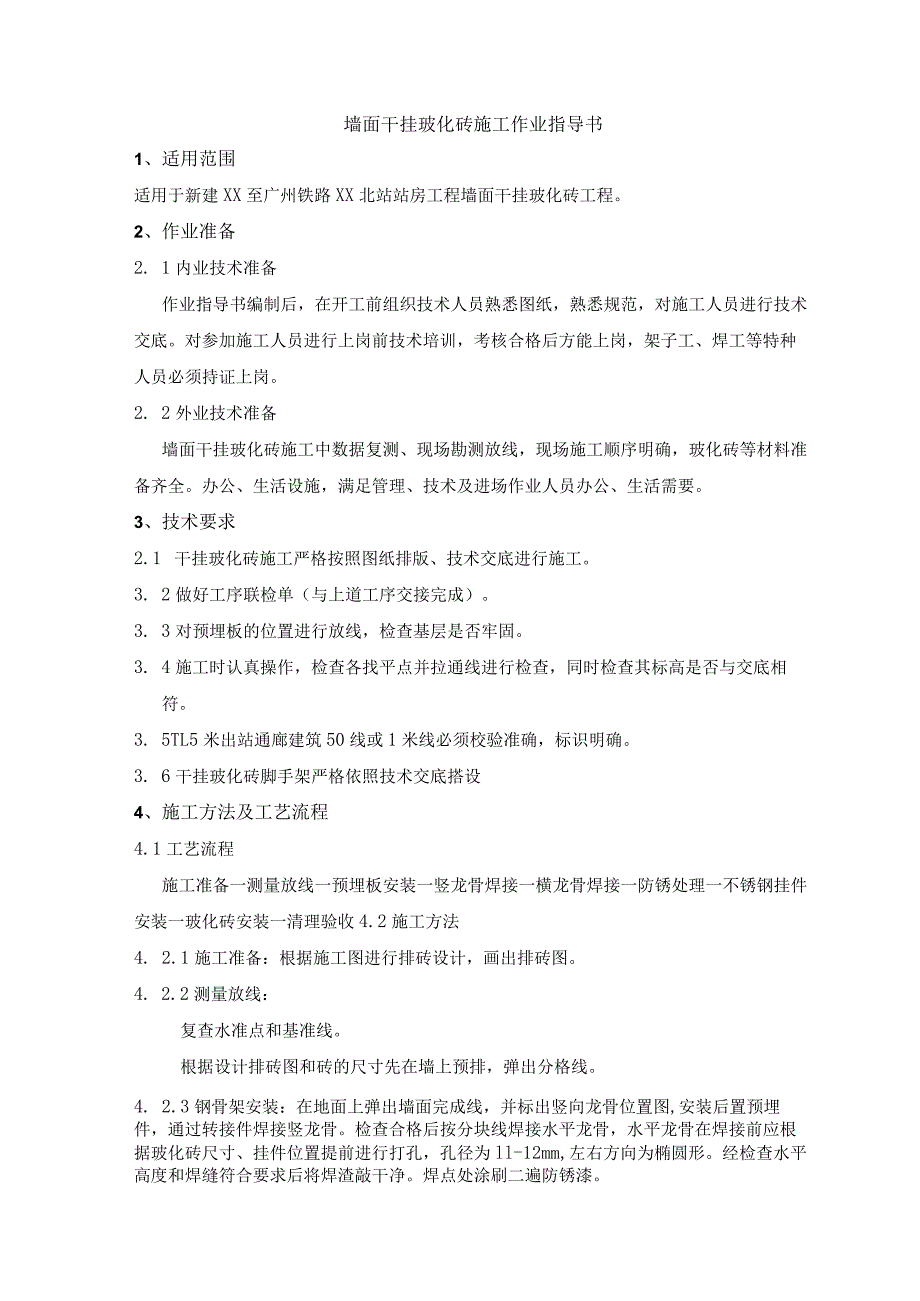

1、墙面干挂玻化砖施工作业指导书1、适用范围适用于新建XX至广州铁路XX北站站房工程墙面干挂玻化砖工程。2、作业准备2. 1内业技术准备作业指导书编制后，在开工前组织技术人员熟悉图纸，熟悉规范，对施工人员进行技术交底。对参加施工人员进行上岗前技术培训，考核合格后方能上岗，架子工、焊工等特种人员必须持证上岗。2. 2外业技术准备墙面干挂玻化砖施工中数据复测、现场勘测放线，现场施工顺序明确，玻化砖等材料准备齐全。办公、生活设施，满足管理、技术及进场作业人员办公、生活需要。3、技术要求2.1 干挂玻化砖施工严格按照图纸排版、技术交底进行施工。3. 2做好工序联检单（与上道工序交接完成）。3. 3对预埋板
2、的位置进行放线，检查基层是否牢固。3. 4施工时认真操作，检查各找平点并拉通线进行检查，同时检查其标高是否与交底相符。3. 5TL5米出站通廊建筑50线或1米线必须校验准确，标识明确。3. 6干挂玻化砖脚手架严格依照技术交底搭设4、施工方法及工艺流程4.1工艺流程施工准备一测量放线一预埋板安装一竖龙骨焊接一横龙骨焊接一防锈处理一不锈钢挂件安装一玻化砖安装一清理验收4.2施工方法4. 2.1施工准备：根据施工图进行排砖设计，画出排砖图。4. 2.2测量放线：复查水准点和基准线。根据设计排砖图和砖的尺寸先在墙上预排，弹出分格线。4. 2.3钢骨架安装：在地面上弹出墙面完成线，并标出竖向龙骨位置图,

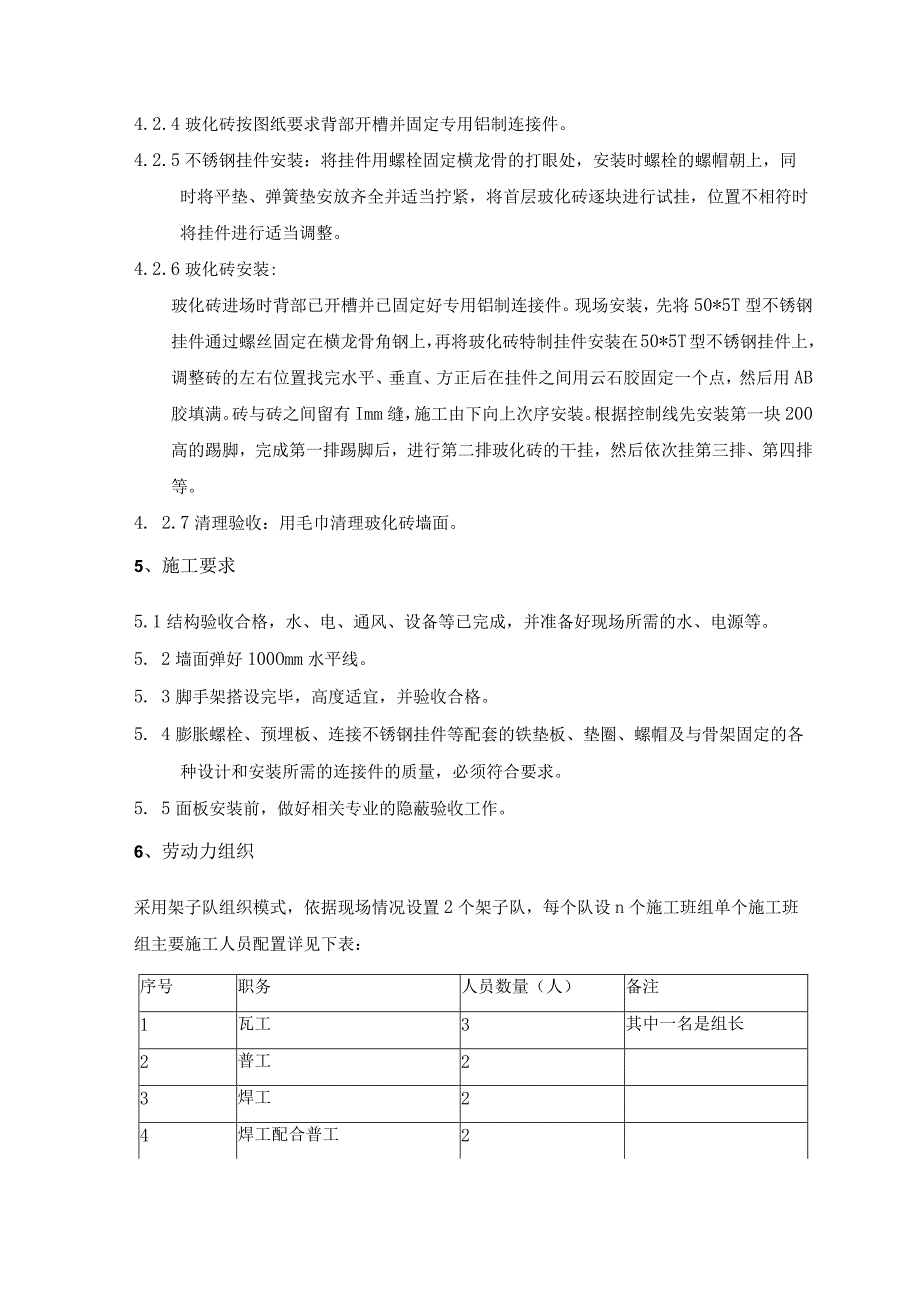

3、安装后置预埋件，通过转接件焊接竖龙骨。检查合格后按分块线焊接水平龙骨，水平龙骨在焊接前应根据玻化砖尺寸、挂件位置提前进行打孔，孔径为ll-12mm,左右方向为椭圆形。经检查水平高度和焊缝符合要求后将焊渣敲干净。焊点处涂刷二遍防锈漆。4.2.4玻化砖按图纸要求背部开槽并固定专用铝制连接件。4.2.5不锈钢挂件安装：将挂件用螺栓固定横龙骨的打眼处，安装时螺栓的螺帽朝上，同时将平垫、弹簧垫安放齐全并适当拧紧，将首层玻化砖逐块进行试挂，位置不相符时将挂件进行适当调整。4.2.6玻化砖安装:玻化砖进场时背部已开槽并已固定好专用铝制连接件。现场安装，先将50*5T型不锈钢挂件通过螺丝固定在横龙骨角钢上，再
4、将玻化砖特制挂件安装在50*5T型不锈钢挂件上，调整砖的左右位置找完水平、垂直、方正后在挂件之间用云石胶固定一个点，然后用AB胶填满。砖与砖之间留有Imm缝，施工由下向上次序安装。根据控制线先安装第一块200高的踢脚，完成第一排踢脚后，进行第二排玻化砖的干挂，然后依次挂第三排、第四排等。4. 2.7清理验收：用毛巾清理玻化砖墙面。5、施工要求5.1结构验收合格，水、电、通风、设备等已完成，并准备好现场所需的水、电源等。5. 2墙面弹好100Omm水平线。5. 3脚手架搭设完毕，高度适宜，并验收合格。5. 4膨胀螺栓、预埋板、连接不锈钢挂件等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所

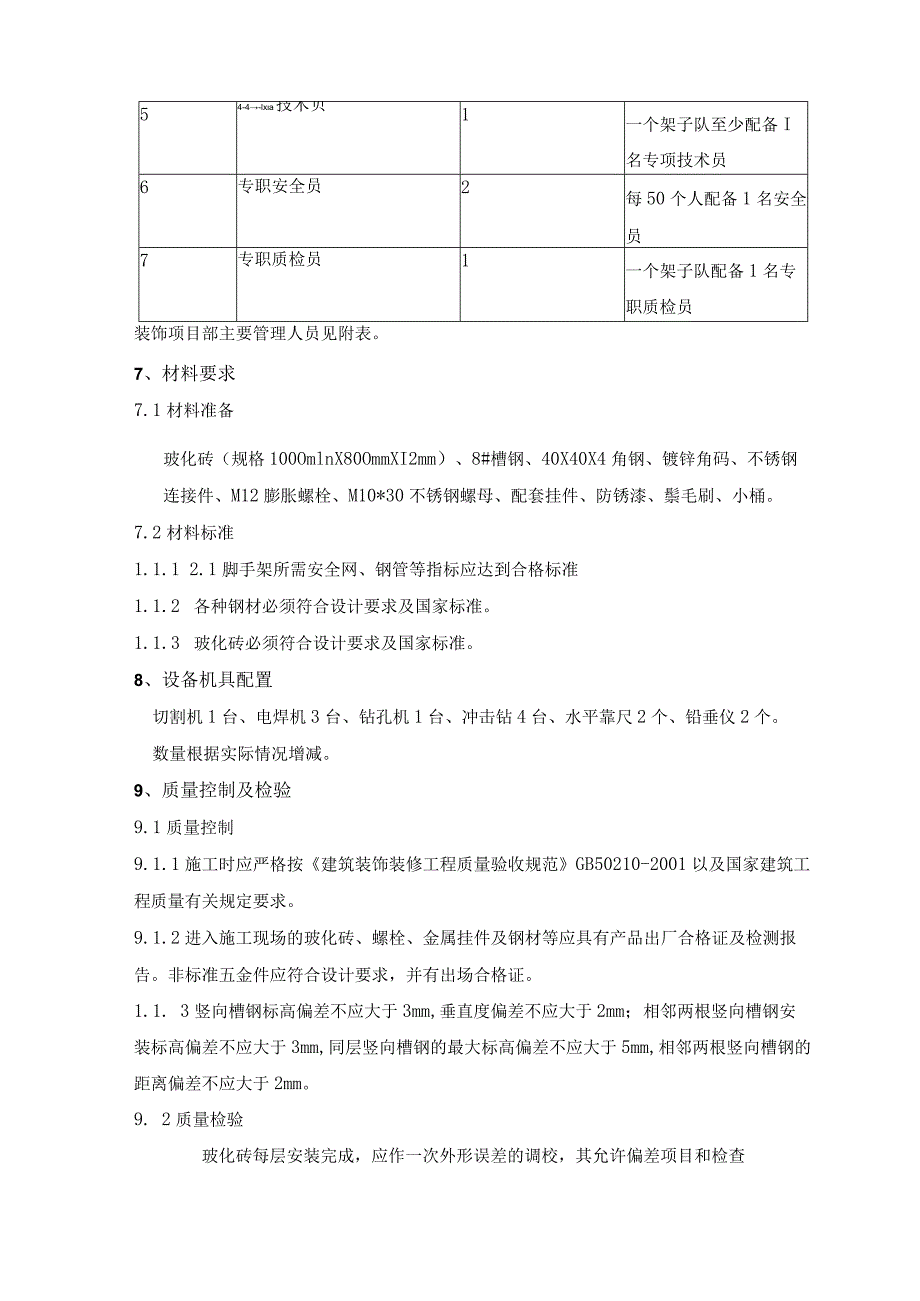

5、需的连接件的质量，必须符合要求。5. 5面板安装前，做好相关专业的隐蔽验收工作。6、劳动力组织采用架子队组织模式，依据现场情况设置2个架子队，每个队设n个施工班组单个施工班组主要施工人员配置详见下表：序号职务人员数量（人）备注1瓦工3其中一名是组长2普工23焊工24焊工配合普工254-4-lxa技术贝1一个架子队至少配备I名专项技术员6专职安全员2每50个人配备1名安全员7专职质检员1一个架子队配备1名专职质检员装饰项目部主要管理人员见附表。7、材料要求7.1材料准备玻化砖（规格100OmlnX80OmmXI2mm）、8#槽钢、40X40X4角钢、镀锌角码、不锈钢连接件、M12膨胀螺栓、M10
6、*30不锈钢螺母、配套挂件、防锈漆、鬃毛刷、小桶。7.2材料标准1.1.1 2.1脚手架所需安全网、钢管等指标应达到合格标准1.1.2 各种钢材必须符合设计要求及国家标准。1.1.3 玻化砖必须符合设计要求及国家标准。8、设备机具配置切割机1台、电焊机3台、钻孔机1台、冲击钻4台、水平靠尺2个、铅垂仪2个。数量根据实际情况增减。9、质量控制及检验9.1质量控制9.1.1施工时应严格按建筑装饰装修工程质量验收规范GB50210-2001以及国家建筑工程质量有关规定要求。9.1.2进入施工现场的玻化砖、螺栓、金属挂件及钢材等应具有产品出厂合格证及检测报告。非标准五金件应符合设计要求，并有出场合格证
7、。1.1. 3竖向槽钢标高偏差不应大于3mm,垂直度偏差不应大于2mm；相邻两根竖向槽钢安装标高偏差不应大于3mm,同层竖向槽钢的最大标高偏差不应大于5mm,相邻两根竖向槽钢的距离偏差不应大于2mm。9. 2质量检验玻化砖每层安装完成，应作一次外形误差的调校，其允许偏差项目和检查方法应符合规定。表2干挂玻化砖允许偏差项次项目允许偏差（MM）检验方法1竖缝及墙面垂直度22m垂直检测尺检查2表面平整度（层高）2用2m靠尺检查3竖缝平直度（层高）2用2m靠尺检查4横缝平直度（层高）2用2m靠尺钢检查5接缝宽度（与设计值相差）1用卡尺检查6接缝深度（与设计值相差）0.5用卡尺检查7阴、阳角方正2用直角
8、尺检查8相邻板角错位1用钢尺检查9接缝高低差0.5用钢尺检查10、安全及环保要求10. 1安全要求11. 1.l加强对作业人员的安全、环境意识教育，严格遵守公司关于环境、职业健康、安全作业指导书的有关规定。11.1. 2使用电动工具不得随意拉接电线。10. 1.3使用电动工具时要小心谨慎，正确使用。10.1. 4施工过程中产生的垃圾要运到指定地方集中处理。10.L5超过2米的系好安全带。10.2环保要求1.1 2.1工完场清，现场包装箱、包装纸分类清运，并将垃圾运送到项目指定垃圾场，再统一有市线管单位处理。11、成品保护1.2 安装好的玻化砖应有切实可靠的防止污染措施，用胶干净利索防止污染到玻化砖表面。机具远离玻化砖防止机油污染玻化砖。1.3 易磕碰的棱角处要作好成品保护工作，其他操作时不得划伤和碰坏玻化砖IL3移动架子和上料时，注意不要碰撞干挂玻化砖。11.4已经做好的地面1米高范围采用胶合板保护。
