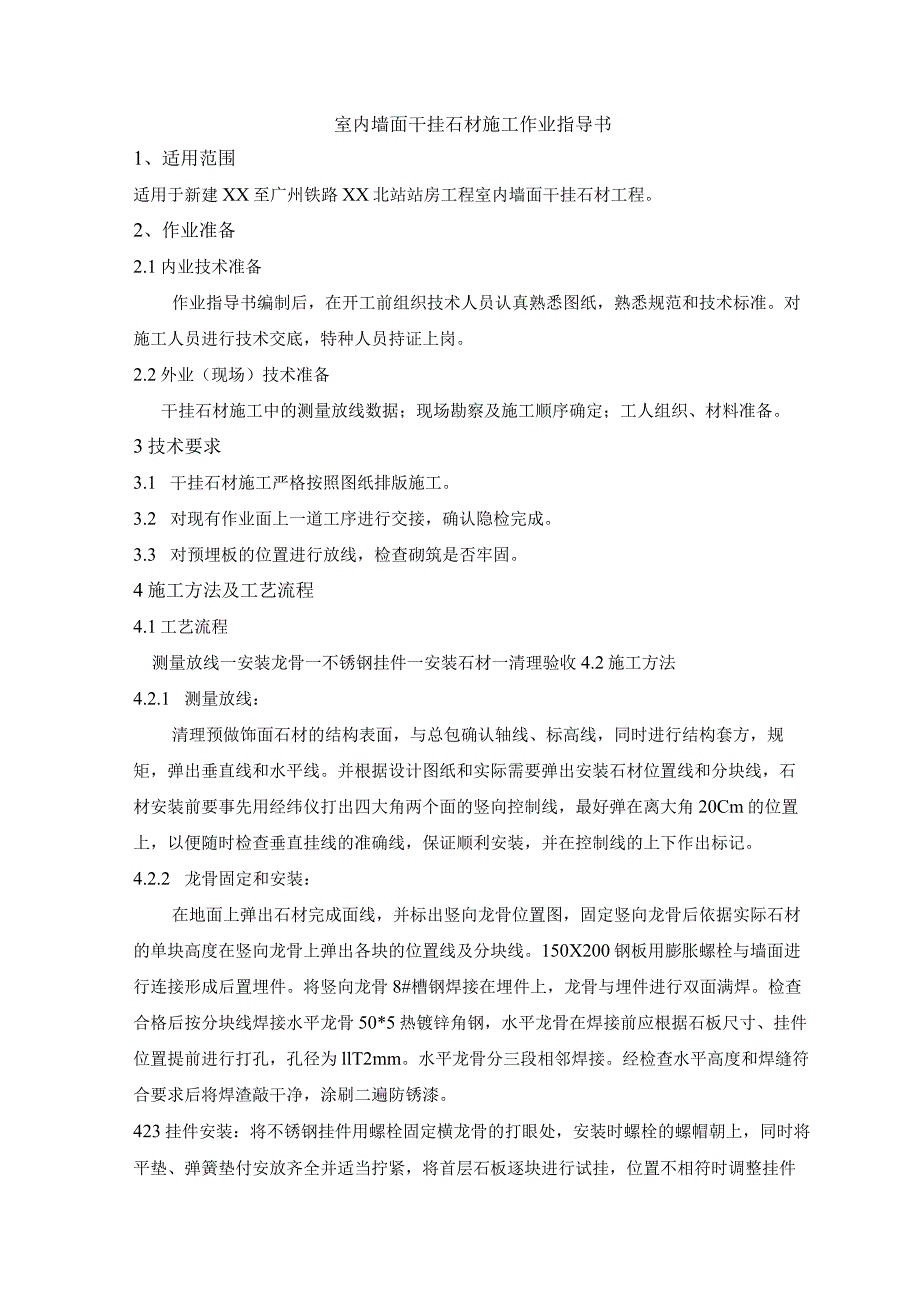

1、室内墙面干挂石材施工作业指导书1、适用范围适用于新建XX至广州铁路XX北站站房工程室内墙面干挂石材工程。2、作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真熟悉图纸，熟悉规范和技术标准。对施工人员进行技术交底，特种人员持证上岗。2.2外业（现场）技术准备干挂石材施工中的测量放线数据；现场勘察及施工顺序确定；工人组织、材料准备。3技术要求3.1 干挂石材施工严格按照图纸排版施工。3.2 对现有作业面上一道工序进行交接，确认隐检完成。3.3 对预埋板的位置进行放线，检查砌筑是否牢固。4施工方法及工艺流程4.1工艺流程测量放线一安装龙骨一不锈钢挂件一安装石材一清理验收4.2施工方
2、法4.2.1 测量放线：清理预做饰面石材的结构表面，与总包确认轴线、标高线，同时进行结构套方，规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材位置线和分块线，石材安装前要事先用经纬仪打出四大角两个面的竖向控制线，最好弹在离大角20Cm的位置上，以便随时检查垂直挂线的准确线，保证顺利安装，并在控制线的上下作出标记。4.2.2 龙骨固定和安装：在地面上弹出石材完成面线，并标出竖向龙骨位置图，固定竖向龙骨后依据实际石材的单块高度在竖向龙骨上弹出各块的位置线及分块线。150X200钢板用膨胀螺栓与墙面进行连接形成后置埋件。将竖向龙骨8#槽钢焊接在埋件上，龙骨与埋件进行双面满焊。检查合格后

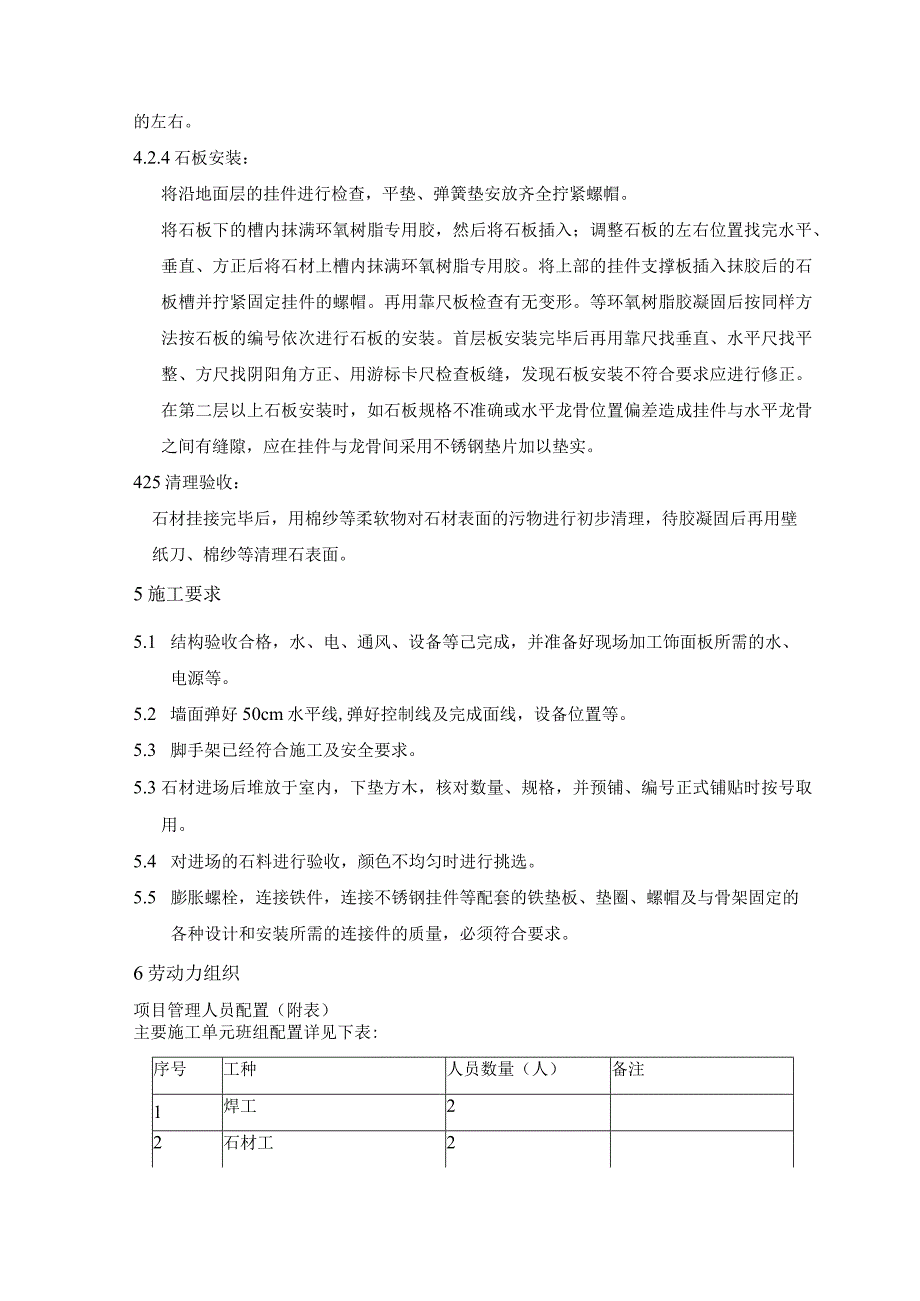

3、按分块线焊接水平龙骨50*5热镀锌角钢，水平龙骨在焊接前应根据石板尺寸、挂件位置提前进行打孔，孔径为llT2mm。水平龙骨分三段相邻焊接。经检查水平高度和焊缝符合要求后将焊渣敲干净，涂刷二遍防锈漆。423挂件安装：将不锈钢挂件用螺栓固定横龙骨的打眼处，安装时螺栓的螺帽朝上，同时将平垫、弹簧垫付安放齐全并适当拧紧，将首层石板逐块进行试挂，位置不相符时调整挂件的左右。4.2.4石板安装：将沿地面层的挂件进行检查，平垫、弹簧垫安放齐全拧紧螺帽。将石板下的槽内抹满环氧树脂专用胶，然后将石板插入；调整石板的左右位置找完水平、垂直、方正后将石材上槽内抹满环氧树脂专用胶。将上部的挂件支撑板插入抹胶后的石板槽
4、并拧紧固定挂件的螺帽。再用靠尺板检查有无变形。等环氧树脂胶凝固后按同样方法按石板的编号依次进行石板的安装。首层板安装完毕后再用靠尺找垂直、水平尺找平整、方尺找阴阳角方正、用游标卡尺检查板缝，发现石板安装不符合要求应进行修正。在第二层以上石板安装时，如石板规格不准确或水平龙骨位置偏差造成挂件与水平龙骨之间有缝隙，应在挂件与龙骨间采用不锈钢垫片加以垫实。425清理验收：石材挂接完毕后，用棉纱等柔软物对石材表面的污物进行初步清理，待胶凝固后再用壁纸刀、棉纱等清理石表面。5施工要求5.1 结构验收合格，水、电、通风、设备等己完成，并准备好现场加工饰面板所需的水、电源等。5.2 墙面弹好50cm水平线,

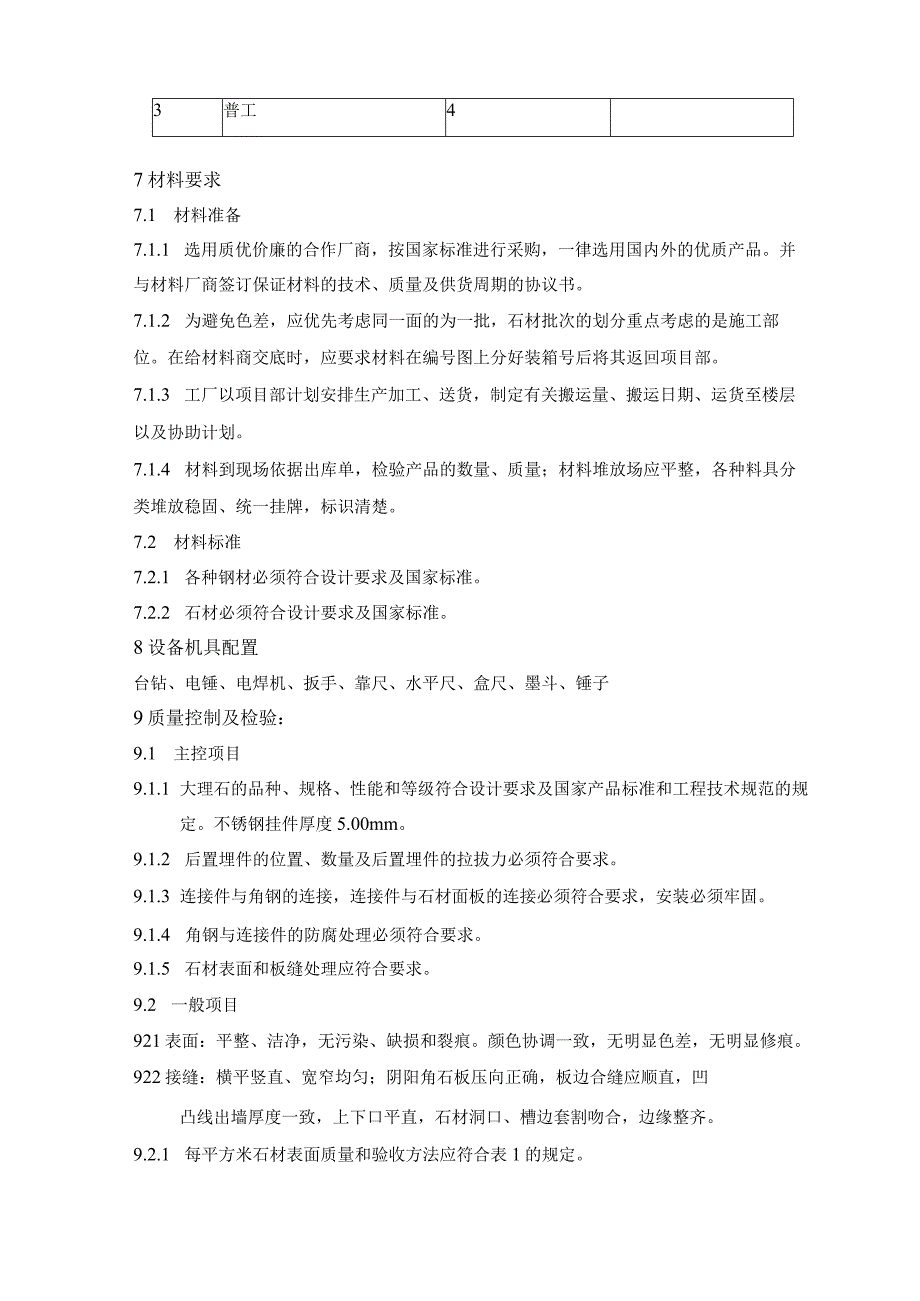

5、弹好控制线及完成面线，设备位置等。5.3 脚手架已经符合施工及安全要求。5.3 石材进场后堆放于室内，下垫方木，核对数量、规格，并预铺、编号正式铺贴时按号取用。5.4 对进场的石料进行验收，颜色不均匀时进行挑选。5.5 膨胀螺栓，连接铁件，连接不锈钢挂件等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量，必须符合要求。6劳动力组织项目管理人员配置（附表）主要施工单元班组配置详见下表:序号工种人员数量（人）备注1焊工22石材工23普工47材料要求7.1 材料准备7.1.1 选用质优价廉的合作厂商，按国家标准进行采购，一律选用国内外的优质产品。并与材料厂商签订保证材料的技术、
6、质量及供货周期的协议书。7.1.2 为避免色差，应优先考虑同一面的为一批，石材批次的划分重点考虑的是施工部位。在给材料商交底时，应要求材料在编号图上分好装箱号后将其返回项目部。7.1.3 工厂以项目部计划安排生产加工、送货，制定有关搬运量、搬运日期、运货至楼层以及协助计划。7.1.4 材料到现场依据出库单，检验产品的数量、质量；材料堆放场应平整，各种料具分类堆放稳固、统一挂牌，标识清楚。7.2 材料标准7.2.1 各种钢材必须符合设计要求及国家标准。7.2.2 石材必须符合设计要求及国家标准。8设备机具配置台钻、电锤、电焊机、扳手、靠尺、水平尺、盒尺、墨斗、锤子9质量控制及检验：9.1 主控项
7、目9.1.1 大理石的品种、规格、性能和等级符合设计要求及国家产品标准和工程技术规范的规定。不锈钢挂件厚度5.00mm。9.1.2 后置埋件的位置、数量及后置埋件的拉拔力必须符合要求。9.1.3 连接件与角钢的连接，连接件与石材面板的连接必须符合要求，安装必须牢固。9.1.4 角钢与连接件的防腐处理必须符合要求。9.1.5 石材表面和板缝处理应符合要求。9.2 一般项目921表面：平整、洁净，无污染、缺损和裂痕。颜色协调一致，无明显色差，无明显修痕。922接缝：横平竖直、宽窄均匀；阴阳角石板压向正确，板边合缝应顺直，凹凸线出墙厚度一致，上下口平直，石材洞口、槽边套割吻合，边缘整齐。9.2.1
8、每平方米石材表面质量和验收方法应符合表1的规定。表1每平方米石材表面质量和验收方法项次项目质量要求检验方法1裂痕、明显划伤和长度10OnInl的轻微划伤不允许观察2长度Wloomm的轻微划伤W8条用钢尺检查3擦伤总面积500mm2用钢尺检查9.2.2 干挂石材墙面的允许偏差和检验方法符合表2的规定表2干挂石材墙面的允许偏差和检验方法项次项目允许偏差（MM）检验方法1石材立面垂直度22m垂直检测尺检查2表面平整度22m靠尺、塞尺检查3阴阳角方正2直角检测尺、塞尺检查4接缝直线度2拉5m线，不足5m拉通线，钢直尺5勒脚上口直线度2拉5m线，不足5m拉通线，钢直尺6接缝高低差0.5钢直尺、塞尺检查7
9、接缝宽度差1钢直尺检查8主次龙骨+5（主）、+2（次）水平尺检查10安全及环保要求：10.1安全要求10. 1.1加强对作业人员的安全、环境意识教育，严格遵守公司关于环境、职业健康、安全作业指导书的有关规定。10.1. 2使用电动工具不得随意拉接电线。10.L3使用电动工具时要小心谨慎，正确使用。10.L4现场严禁吸烟。10.2环保要求10.2.1施工过程中工完场清，产生的垃圾要运到指定地方集中处理。10.2.2石材包装纸、包装木架统一回收。11成品保护11.1 安装好的石材应有切实可靠的防止污染措施，用胶干净利索防止污染到石材表面。机具远离石材防止机油污染石材。11.2 易磕碰的棱角处要作好成品保护工作，其他操作时不得划伤和碰坏。11.3 移动架子和上料时，注意不要碰撞干挂石材。
