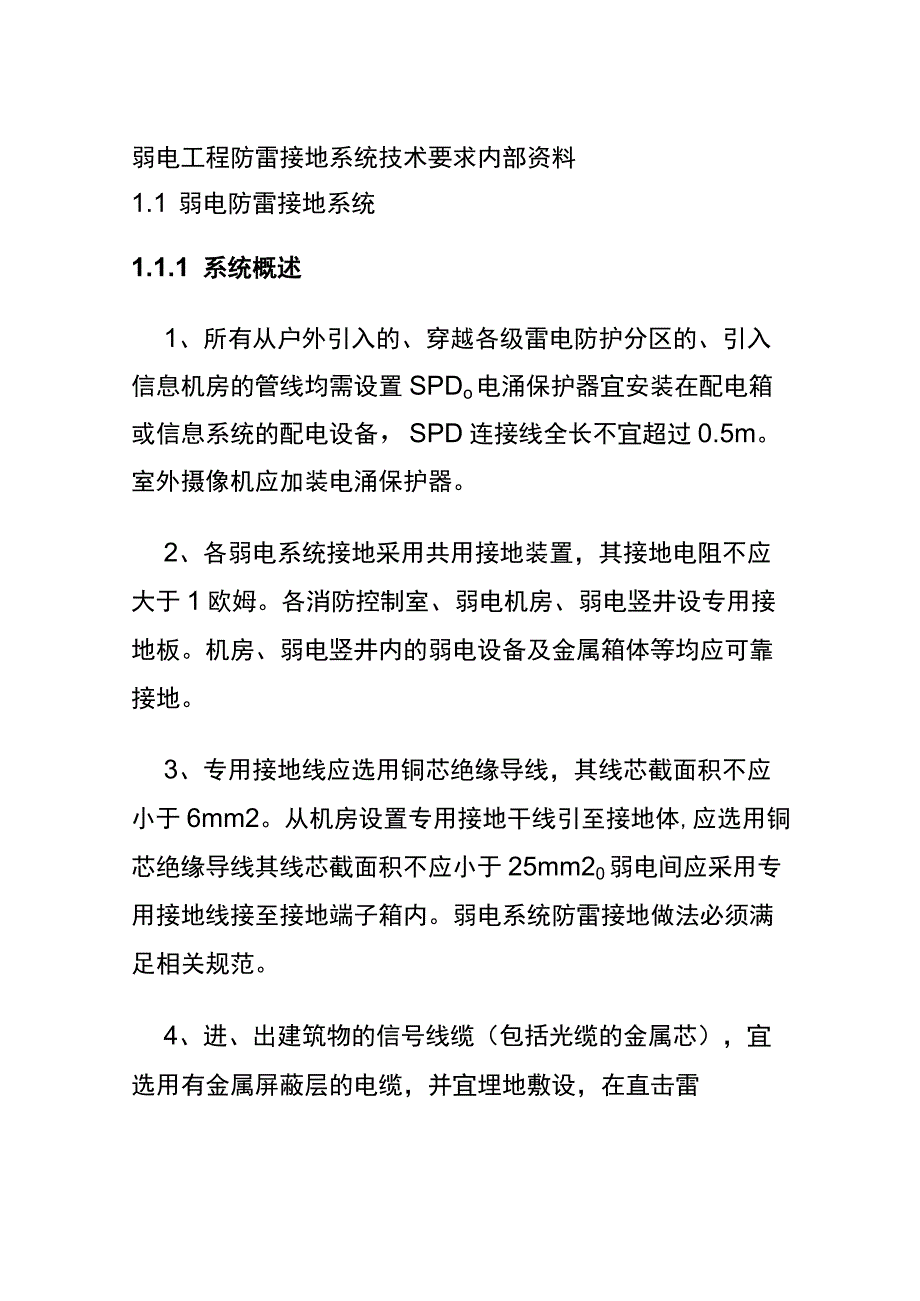

1、弱电工程防雷接地系统技术要求内部资料1.1 弱电防雷接地系统1.1.1 系统概述1、所有从户外引入的、穿越各级雷电防护分区的、引入信息机房的管线均需设置SPDo电涌保护器宜安装在配电箱或信息系统的配电设备，SPD连接线全长不宜超过0.5m。室外摄像机应加装电涌保护器。2、各弱电系统接地采用共用接地装置，其接地电阻不应大于1欧姆。各消防控制室、弱电机房、弱电竖井设专用接地板。机房、弱电竖井内的弱电设备及金属箱体等均应可靠接地。3、专用接地线应选用铜芯绝缘导线，其线芯截面积不应小于6mm2。从机房设置专用接地干线引至接地体,应选用铜芯绝缘导线其线芯截面积不应小于25mm20弱电间应采用专用接地线接

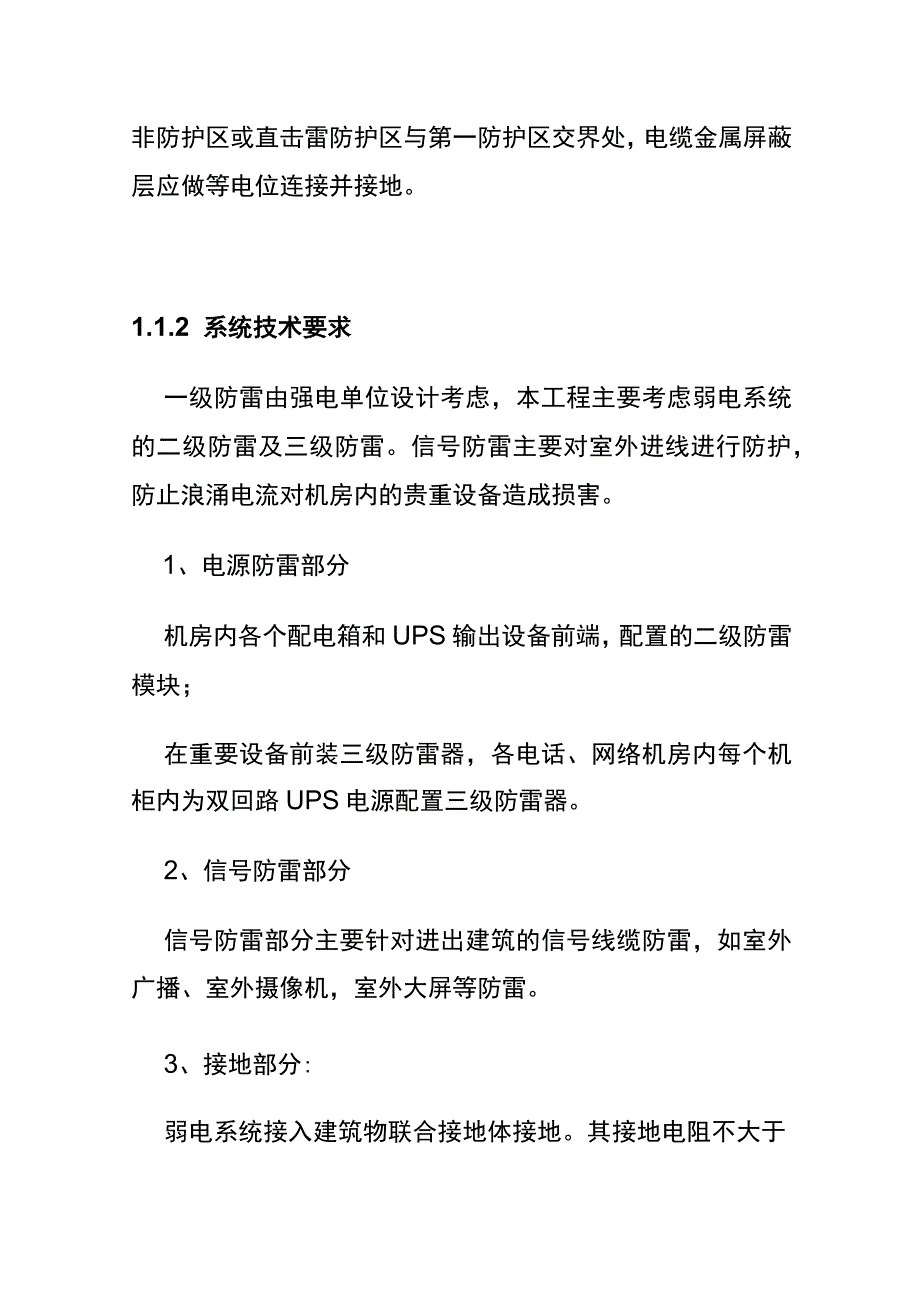

2、至接地端子箱内。弱电系统防雷接地做法必须满足相关规范。4、进、出建筑物的信号线缆（包括光缆的金属芯），宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区或直击雷防护区与第一防护区交界处，电缆金属屏蔽层应做等电位连接并接地。1.1.2 系统技术要求一级防雷由强电单位设计考虑，本工程主要考虑弱电系统的二级防雷及三级防雷。信号防雷主要对室外进线进行防护，防止浪涌电流对机房内的贵重设备造成损害。1、电源防雷部分机房内各个配电箱和UPS输出设备前端，配置的二级防雷模块；在重要设备前装三级防雷器，各电话、网络机房内每个机柜内为双回路UPS电源配置三级防雷器。2、信号防雷部分信号防雷部分主要针对进出建

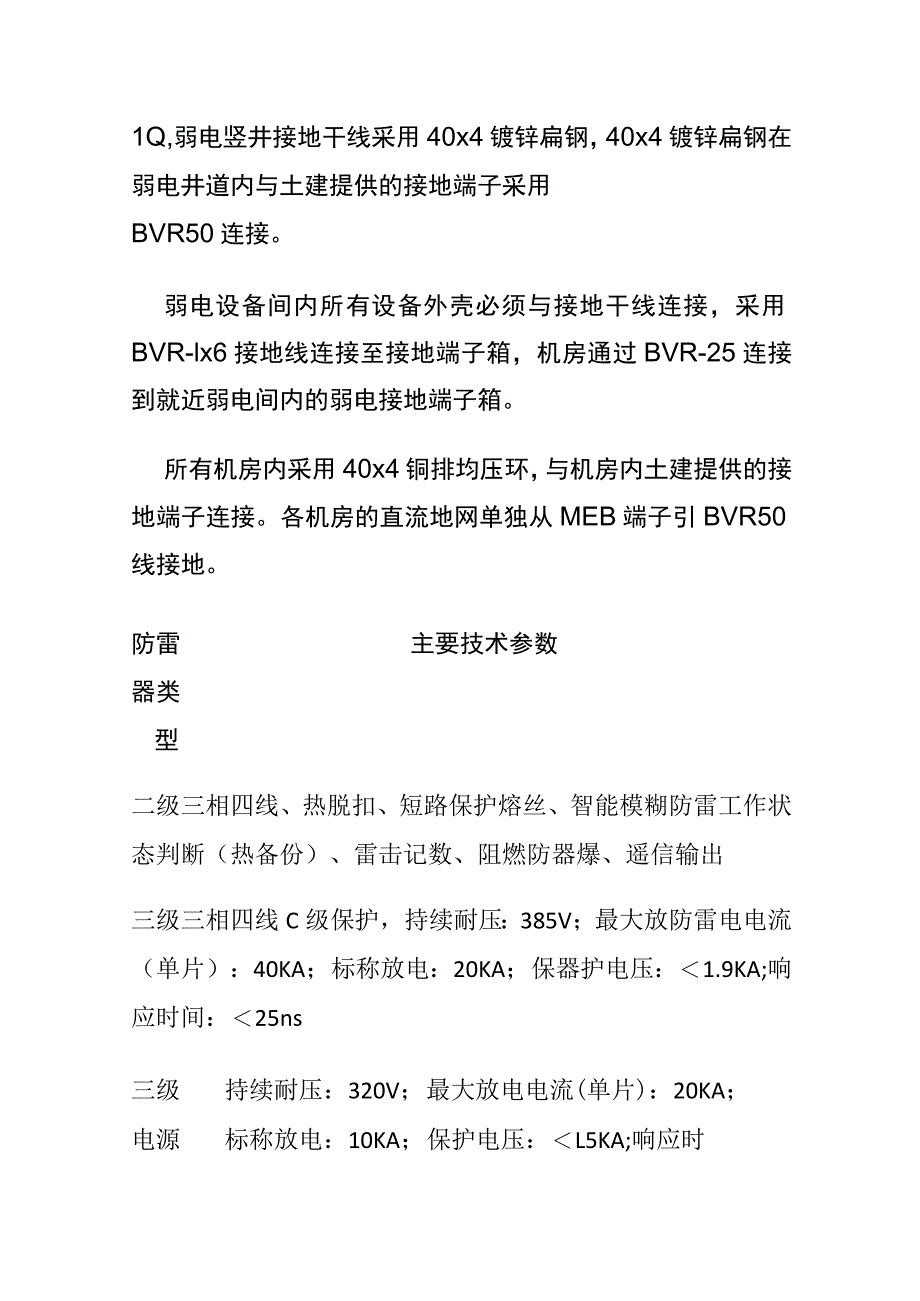

3、筑的信号线缆防雷，如室外广播、室外摄像机，室外大屏等防雷。3、接地部分:弱电系统接入建筑物联合接地体接地。其接地电阻不大于1Q,弱电竖井接地干线采用40x4镀锌扁钢，40x4镀锌扁钢在弱电井道内与土建提供的接地端子采用BVR50连接。弱电设备间内所有设备外壳必须与接地干线连接，采用BVR-lx6接地线连接至接地端子箱，机房通过BVR-25连接到就近弱电间内的弱电接地端子箱。所有机房内采用40x4铜排均压环，与机房内土建提供的接地端子连接。各机房的直流地网单独从MEB端子引BVR50线接地。防雷主要技术参数器类型二级三相四线、热脱扣、短路保护熔丝、智能模糊防雷工作状态判断（热备份）、雷击记数、阻
4、燃防器爆、遥信输出三级三相四线C级保护，持续耐压：385V；最大放防雷电电流（单片）：40KA；标称放电：20KA；保器护电压：1.9KA;响应时间：25ns三级持续耐压：320V；最大放电电流(单片)：20KA；电源标称放电：10KA；保护电压：L5KA;响应时防雷间：25ns器网络放电电流：500A；导通电压：10V；防护电压:信号10V；接口形式：RJ45；响应时间：1ns；插防雷入损耗：-0.5db(100M)器广播最大放电电流：15KA；标称放电：5KA；工作信号电压：IIoV；持续耐压：170V；保护电压：800V；防雷安装方式：并联器摄像最大放电电流：20KA；标称放电：10KA；工作机电电压：24V；工作电流：5A；保护电压：60V；源防安装方式：串联；雷适用于摄像机12V电源保护摄像最大放电电流：20KA；标称放电：10KA；工作机电电压：24V；工作电流：5A；保护电压：100V；源防安装方式：串联；雷适用于摄像机24V电源保护防雷接地工作界面：一级防雷由强电单位设计考虑，弱电井道内由土建提供的接地端子。
