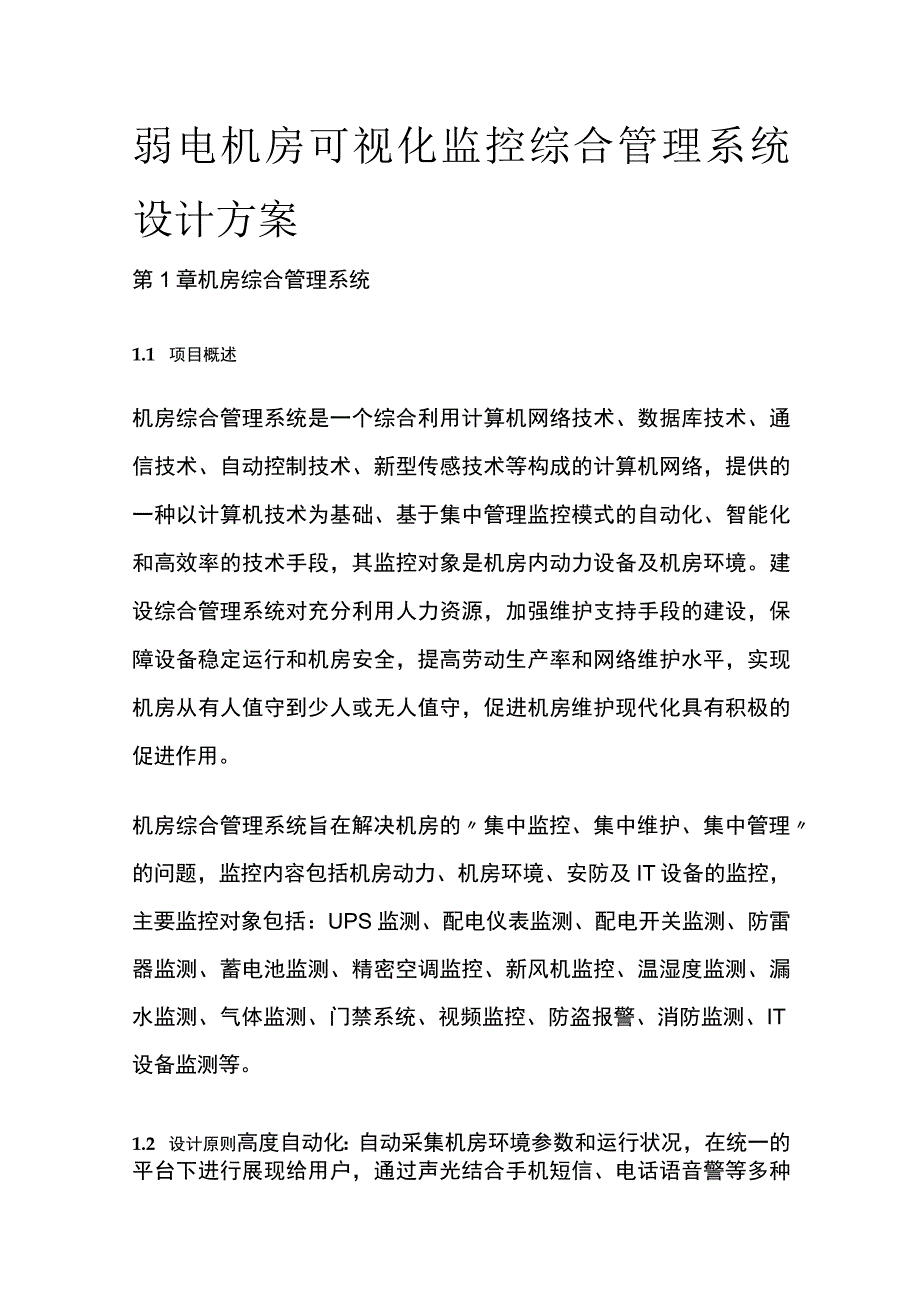

1、弱电机房可视化监控综合管理系统设计方案第1章机房综合管理系统1.1 项目概述机房综合管理系统是一个综合利用计算机网络技术、数据库技术、通信技术、自动控制技术、新型传感技术等构成的计算机网络，提供的一种以计算机技术为基础、基于集中管理监控模式的自动化、智能化和高效率的技术手段，其监控对象是机房内动力设备及机房环境。建设综合管理系统对充分利用人力资源，加强维护支持手段的建设，保障设备稳定运行和机房安全，提高劳动生产率和网络维护水平，实现机房从有人值守到少人或无人值守，促进机房维护现代化具有积极的促进作用。机房综合管理系统旨在解决机房的集中监控、集中维护、集中管理的问题，监控内容包括机房动力、机房环

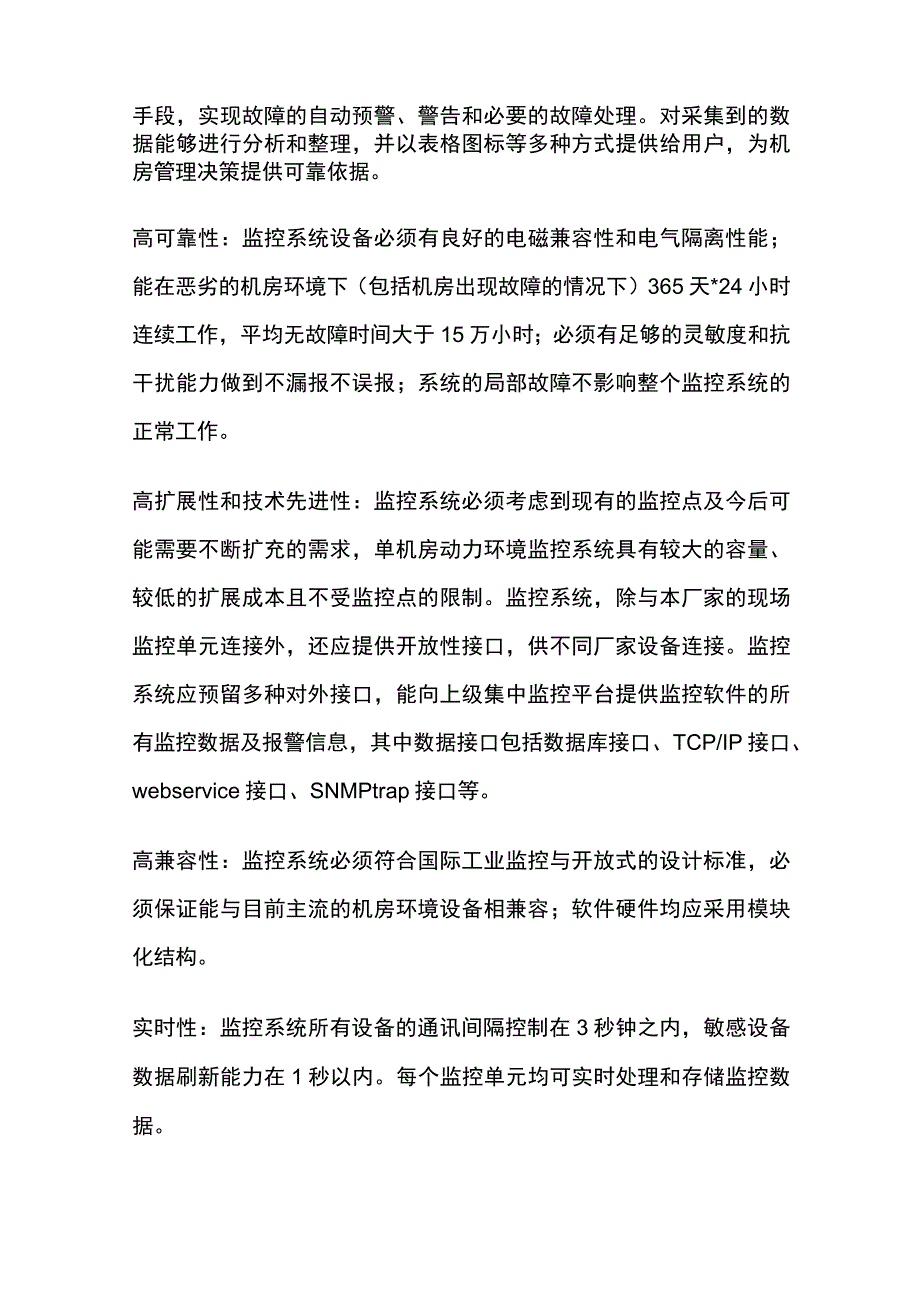

2、境、安防及IT设备的监控，主要监控对象包括：UPS监测、配电仪表监测、配电开关监测、防雷器监测、蓄电池监测、精密空调监控、新风机监控、温湿度监测、漏水监测、气体监测、门禁系统、视频监控、防盗报警、消防监测、IT设备监测等。1.2 设计原则高度自动化：自动采集机房环境参数和运行状况，在统一的平台下进行展现给用户，通过声光结合手机短信、电话语音警等多种手段，实现故障的自动预警、警告和必要的故障处理。对采集到的数据能够进行分析和整理，并以表格图标等多种方式提供给用户，为机房管理决策提供可靠依据。高可靠性：监控系统设备必须有良好的电磁兼容性和电气隔离性能；能在恶劣的机房环境下（包括机房出现故障的情况下
3、）365天*24小时连续工作，平均无故障时间大于15万小时；必须有足够的灵敏度和抗干扰能力做到不漏报不误报；系统的局部故障不影响整个监控系统的正常工作。高扩展性和技术先进性：监控系统必须考虑到现有的监控点及今后可能需要不断扩充的需求，单机房动力环境监控系统具有较大的容量、较低的扩展成本且不受监控点的限制。监控系统，除与本厂家的现场监控单元连接外，还应提供开放性接口，供不同厂家设备连接。监控系统应预留多种对外接口，能向上级集中监控平台提供监控软件的所有监控数据及报警信息，其中数据接口包括数据库接口、TCP/IP接口、webservice接口、SNMPtrap接口等。高兼容性：监控系统必须符合国际

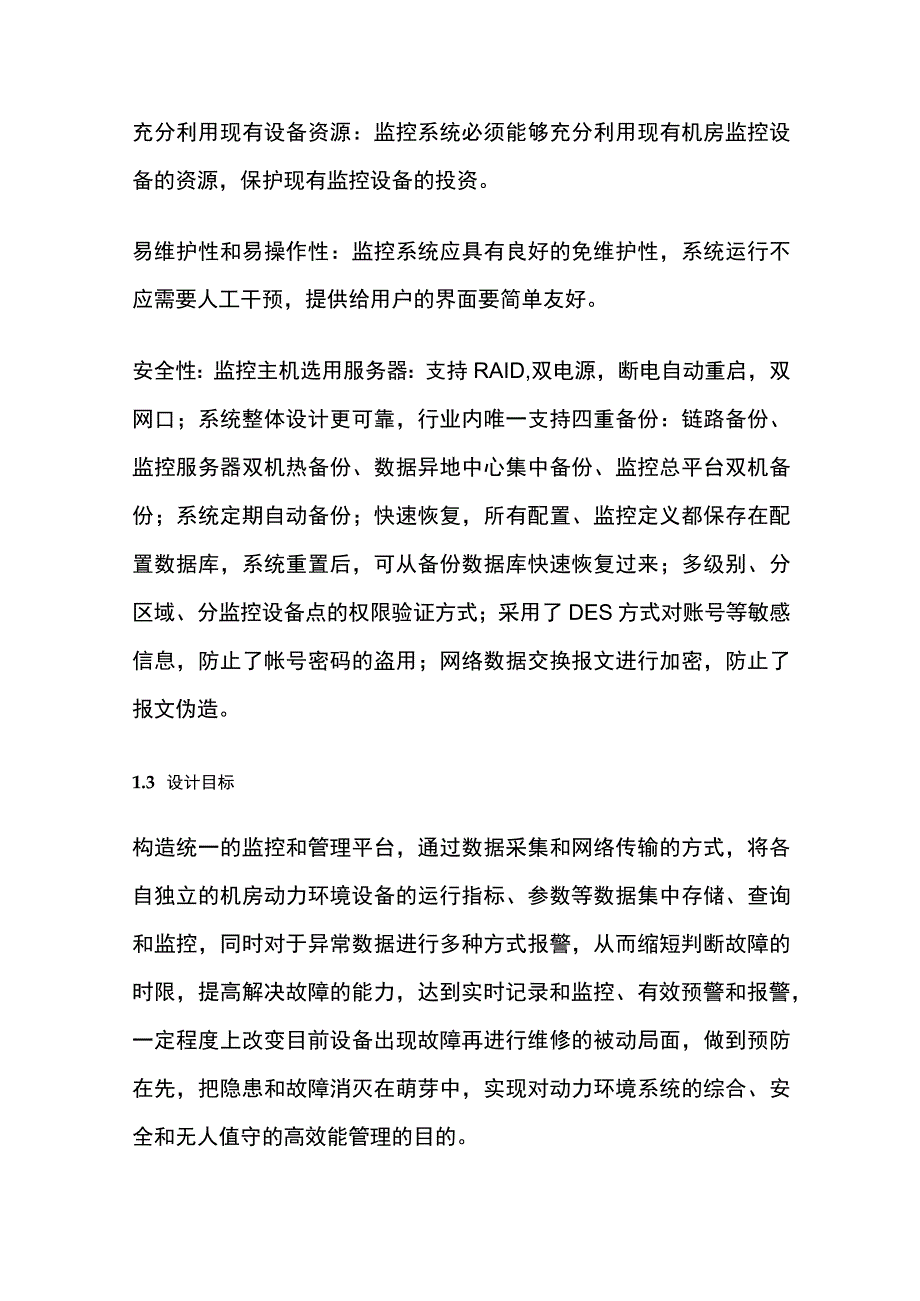

4、工业监控与开放式的设计标准，必须保证能与目前主流的机房环境设备相兼容；软件硬件均应采用模块化结构。实时性：监控系统所有设备的通讯间隔控制在3秒钟之内，敏感设备数据刷新能力在1秒以内。每个监控单元均可实时处理和存储监控数据。充分利用现有设备资源：监控系统必须能够充分利用现有机房监控设备的资源，保护现有监控设备的投资。易维护性和易操作性：监控系统应具有良好的免维护性，系统运行不应需要人工干预，提供给用户的界面要简单友好。安全性：监控主机选用服务器：支持RAID,双电源，断电自动重启，双网口；系统整体设计更可靠，行业内唯一支持四重备份：链路备份、监控服务器双机热备份、数据异地中心集中备份、监控总平台
5、双机备份；系统定期自动备份；快速恢复，所有配置、监控定义都保存在配置数据库，系统重置后，可从备份数据库快速恢复过来；多级别、分区域、分监控设备点的权限验证方式；采用了DES方式对账号等敏感信息，防止了帐号密码的盗用；网络数据交换报文进行加密，防止了报文伪造。1.3 设计目标构造统一的监控和管理平台，通过数据采集和网络传输的方式，将各自独立的机房动力环境设备的运行指标、参数等数据集中存储、查询和监控，同时对于异常数据进行多种方式报警，从而缩短判断故障的时限，提高解决故障的能力，达到实时记录和监控、有效预警和报警，一定程度上改变目前设备出现故障再进行维修的被动局面，做到预防在先，把隐患和故障消灭在
6、萌芽中，实现对动力环境系统的综合、安全和无人值守的高效能管理的目的。系统实时监控机房各系统的运行状况，显示并保存各监测参数的数值，设定参数的上限值与下限值，当监测的参数超过设定的允许值或有人非法闯入时，系统诊断为有故障（报警）事件发生，监控系统立刻弹出相应的报警页面窗口，支持多媒体声音报警、自动拨打电话报警发短消息报警、发送电子邮件报警等，通知值班人员或相应的主管人员。系统支持可查询任一监测对象的历史记录（列表、曲线）。管理中心对机房设备统一管理、统一监测，统一报警，通过实时数据或视频图像查看各机房设备的运行状态。为机房建设一套技术先进，运行稳定可靠，具有较高的安全性、扩展性机房环境监控系统，
7、提升整体管理水平，加强内部控制，特此对机房动力环境监控达到如下基本目标：第三方接口：本监控系统采用SQL网络型数据库并提供了设备实时数据的第三方接口，可以与用户实际管理体制进行配合管理，真正做到无人值守并融入用户的管理方式。系统健康反馈功能：本监控系统具有定时发送系统信息功能，可及时反映系统自身的健康情况，确保系统正常稳定工作。报表输出功能：本监控系统以日、周、月为时间单位自动生成系统设备报警统计报表。报警联动功能：报警激发系统向设备发送不同的控制命令，从而实现各个设备间的报警关系的关联。时间段联动功能：本系统根据用户定义的时间表触发对设备的操作，从而实现自动控制设备功能（例如：红外布防、撤防
8、，门禁时间管制、夜晚联动灯光等）。设备实时监控功能：对智能设备进行远程监控，达到实时监测其工作状态。1.4 总体设计机房综合管理系统是包括动力监控、环境监控、安防监控、IT监控、报表管理、能耗管理、3D仿真、运维管理、移动终端管理于一体的综合管理平台。解决了目前数据中心普遍存在的机房设备数量多、设备分布散、专业人才不足等问题，大大缩短了故障定位、排障时间，达到了快速定位设备报警位置，第一时间给出报警原因和解决方法，为IT系统稳定运行提供了全面保障，并为用户提供了最专业的设备维护管理功能，帮助用户建立全面的设备维护管理系统，减轻维护人员负担的同时，也实现了集中实时的监控、全面统一的管理，有效保障
9、数据中心高效、节能、安全、可靠的运行。1.4.1 系统特点。高可靠性、高稳定性嵌入式技术：计通前端采集设备使用自主品牌嵌入式服务器，具有本地存储、脱网运行、独立报警、来电自启动、软件看门狗、中断恢复、数据预处理能力，具有高可靠性、高安全性和高稳定性的特点。容错能力：采集模块具有滤波和数据容错功能，可充分滤除传感器设备出现的数据噪声或波动；各采集模块相互独立；集中监控平台与采集模块之间自动重连，保证网络拥塞等情况发生时监控数据的完整性；双重报警保障，在分布式架构下，若集中监控平台瘫痪，采集模块亦可实现报警及联动控制功能。安全机制：前端采集模块使用热插拔模块，可避免升级、扩容设备或增加智能策略时的
10、监控系统中断，实现动态升级；软件平台采用多用户、密码控制，能为不同的用户设置不同的管理和查看权限。冗余热备：机制监控平台采用双机热备技术，传输链路采用双链路热备技术，为客户提供更为稳定的监控系统。设备选型：监控系统设备具有良好的电磁兼容性和电气隔离性能，能在恶劣的机房环境下365天*24小时连续工作，平均无故障时间大于15万小时。高扩展性、技术先进性监控设备的集成：JITON-AMS监控系统符合国际工业监控与开放式的设计标准，系统提供了丰富的协议支持，支持百种智能协议和协议解析驱动保证能与目前主流的机房环境设备相兼容，软件硬件均采用模块化结构，支持WebSerViCeS接口。开放的软件接口：J
11、rrON-AMS监控系统具有较大的容量、较低的扩展成本且不受监控点的限制。除与本厂家的现场监控单元连接外，还提供了开放性接口，如SQL数据库接口、Tcp接口、WebSerViCe接口、SnmPTraP接口供不同厂家设备连接。监控系统预留了多种对外接口，能向上级集中监控平台提供监控软件的所有监控数据及报警信息等。数据库系统先进性：JITOn-AMS监控系统采用SQLserver2008数据库系统，数据存储容量大、安全性高、可靠性高、性能优越。系统支持自动备份、自动清除、自动压缩等。支持主流操作系统：JITOn-AMS监控系统能在WindowsXP.Windows7sWindows8xWindow
12、sserver2008xWindowsSerVer2012等主流操作系统下稳定、安全、高效运行，避免因系统漏洞而产生的风险，大大增强了系统的可靠性和安全性。智能化数据分析智能报警分析功能：当设备出现故障时，系统能对报警数据进行智能分析，包括报警过滤、事件屏蔽、预警设置、报警升级、专家诊断等，准确定位报警故障根源，为客户提供最有效的解决方案。数据统计及趋势分析：监控系统能根据用户需求对已有数据进行统计，生成日、周、月、年等统计报表，为用户提供最直观的数据分析功能。同时，系统支持趋势分析功能，对存在的环境问题及故障隐患进行预测分析，为用户提供具有指导性的处理建议。强大的管理功能设备信息管理：系统提
13、供设备资产信息的录入，方便用户查看设备相关信息，对机房设备进行管理。运维管理：系统提供设备运维排班时间计划、运维记录查询、运维信息录入等功能，提高机房运维效率。容量管理：对数据中心容量进行可视化的监测与变更管理，对数据中心机房机柜空间、电力、制冷量等进行统计、利用率分析、低容量报警等，帮助管理人员实时掌控容量使用情况，提供趋势预测及规划仿真，实现快速部署。能耗管理：实时统计机房能耗情况，后台分析计算得出机房PUE值，帮助管理人员了解机房能耗情况。迷你客户端管理：以简洁的界面为用户提供自定义的、最关心的监控参数，只需要消耗极少的硬件资源；同时界面上将实时的报警信息以文本滚动的方式展示，用户通过点
14、击迷你客户端链接到客户端的界面查看详细的参数状态信息。移动客户端管理：监控软件支持最新移动操作系统Android和ios,支持在平板电脑或移动手机设备上查看监控系统，用户无需进入机房监控中心，只需远程通过平板电脑等移动设备登录监控系统即可实时了解和管理机房设备。3D仿真监控管理：通过对机房3D建模，模拟实际场景，真实直观地展示机房的状态，管理人员可以通过室内漫游、角色、手动/自动巡检等方式实时了解机房设备的参数状态。1.4.2 机房管理的结构示意图整个系统由低层到高层分为三层结构：各智能设备层、监控站、通讯部分。各智能设备与监控站之间通过RS485总线方式实现通讯。1.4.3 系统功能模块系统
15、根据现场工程项目情况，能通过TCP/IP网络、RS232/RS485总线等媒介实现对中心机房、分散于不同地域的机房等场地内的动力环境设备进行有效的集中监控，监控设备内容包括：机房动力系统（主要包括配电仪表监测、UPS、蓄电池、列头柜等），机房环境系统（空调、温湿度、漏水、有毒气体等），安防系统（图像、门禁、防盗报警、消防等），IT设备（路由器、交换机、防火墙、服务器等）。系统对所监控设备具有完善的检测功能，监测设备的重要运行参数和状态等，对监测数据进行有效分析和存储；检查设备的运行状态，当检测到设备的故障时，对设备故障情况进行记录；结合机房的管理措施，对发生的各种故障情况给出处理信息，报警提示
16、，支持多种快速有效的报警方式：实时用多媒体语音报警、屏幕报警、电话报警、短信报警、邮件报警、声光报警等，帮助机房管理和维护人员及时的了解设备的情况。并提供报警记录存储、查询、打印功能，方便事后进行故障分析和诊断及责任人员分析。多样化的控制功能，提供报警联动控制，可以让发生故障设备自动停止运行；定时控制功能，可以辅助用户根据时间段调整设备的运行状态。机房监控系统分为以下几大管理模块，分别为通讯管理、设备管理、数据管理、控制管理、安全管理、配置管理、报警管理、报表管理、排班管理、远程管理、运维管理、设备信息管理、设备报警专家诊断库、双机备份、双链路备份、多屏输出、短信监控、能耗管理、资产管理、WEB功能、巡视功能、迷你客户端、3D监控管理、移动终端管理、容量管理。1.4.4 资产管理以资产生命周期为管理基础，以最大化利用资产资源为原则，帮助数据中心提高资产管理
