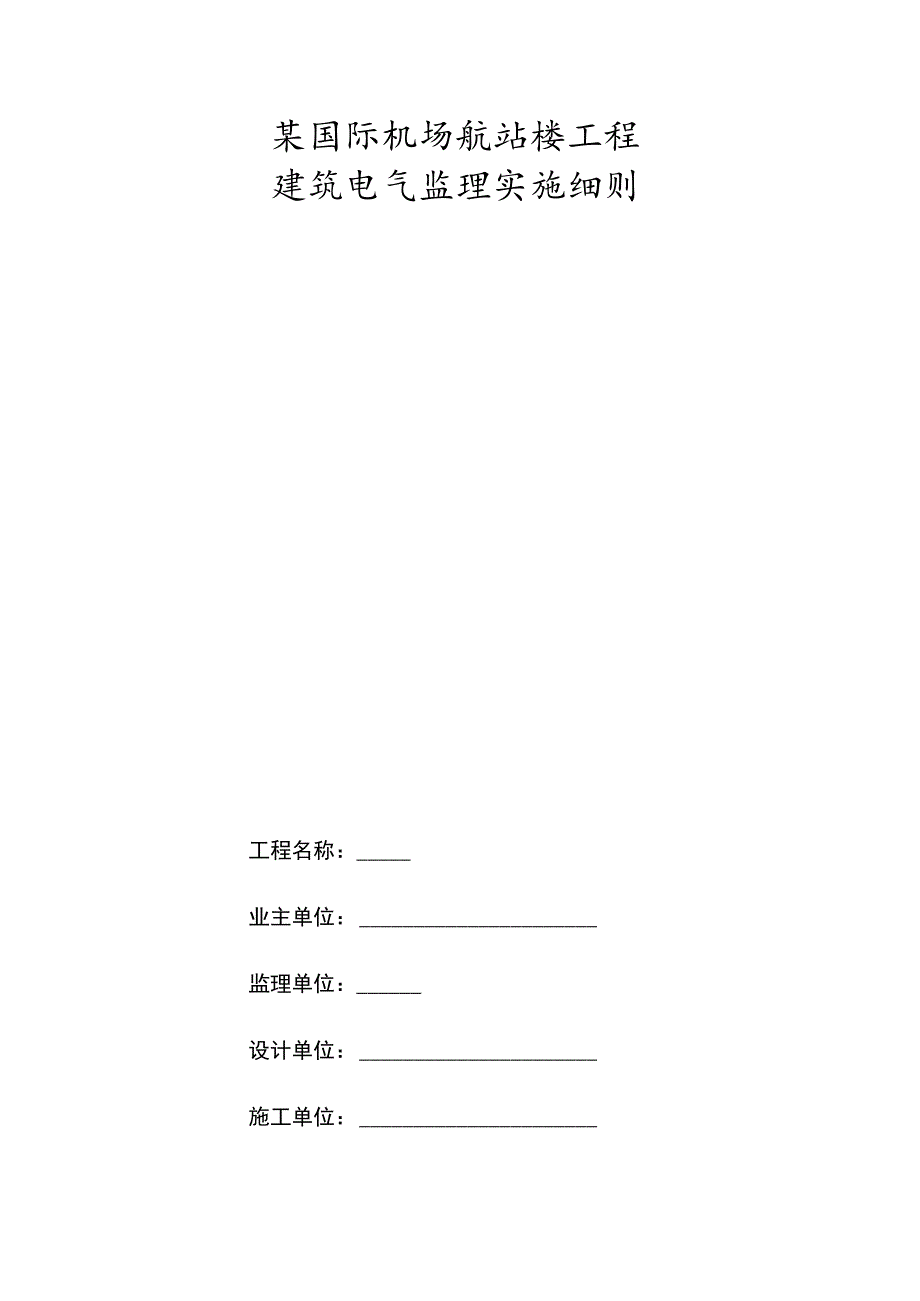

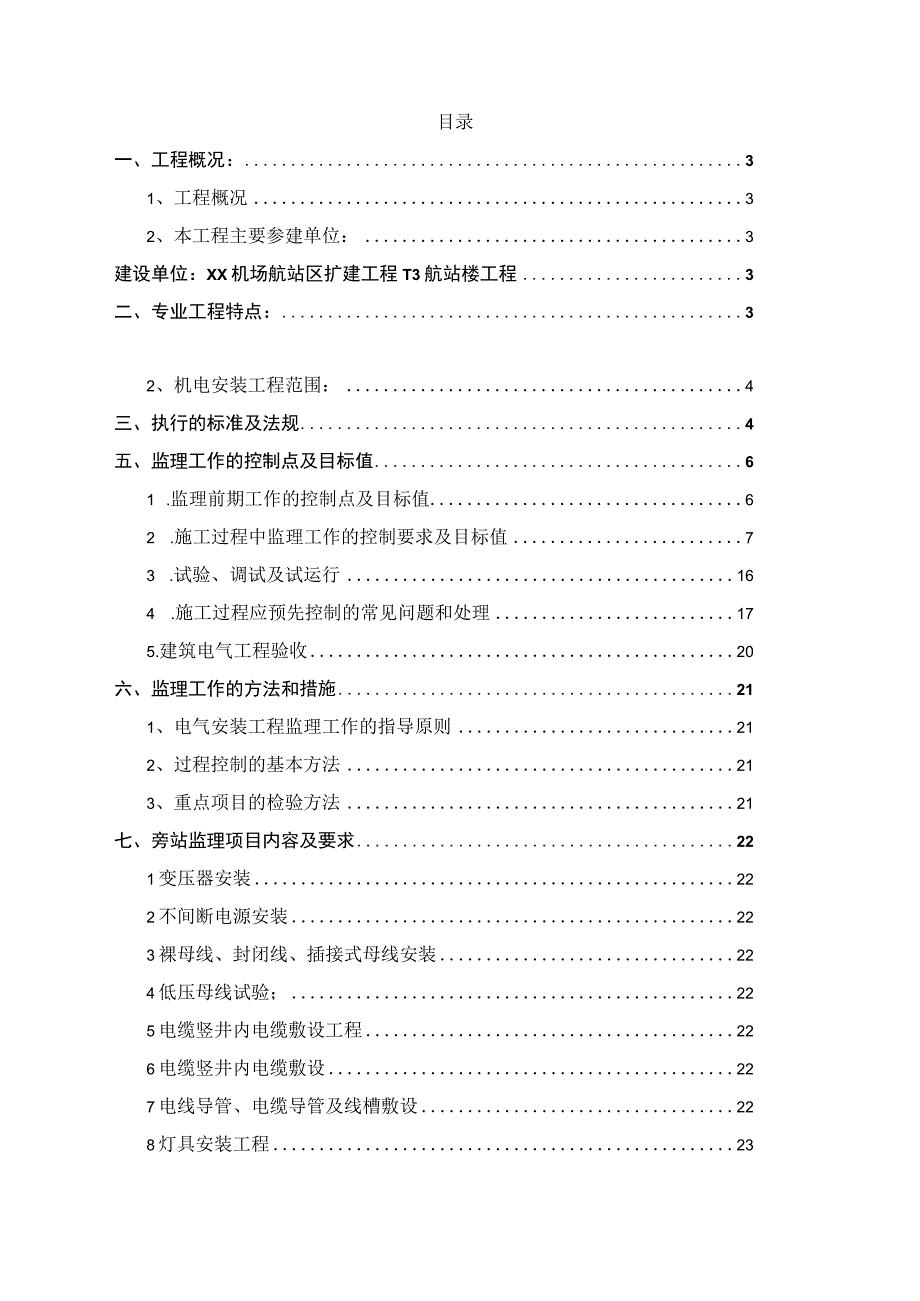

1、某国际机场航站楼工程建筑电气监理实施细则工程名称：_业主单位：监理单位：_设计单位：施工单位：目录一、工程概况：31、工程概况32、本工程主要参建单位：3建设单位：XX机场航站区扩建工程T3航站楼工程3二、专业工程特点：32、机电安装工程范围：4三、执行的标准及法规4五、监理工作的控制点及目标值61 .监理前期工作的控制点及目标值62 .施工过程中监理工作的控制要求及目标值73 .试验、调试及试运行164 .施工过程应预先控制的常见问题和处理175.建筑电气工程验收20六、监理工作的方法和措施211、电气安装工程监理工作的指导原则212、过程控制的基本方法213、重点项目的检验方法21七、旁站

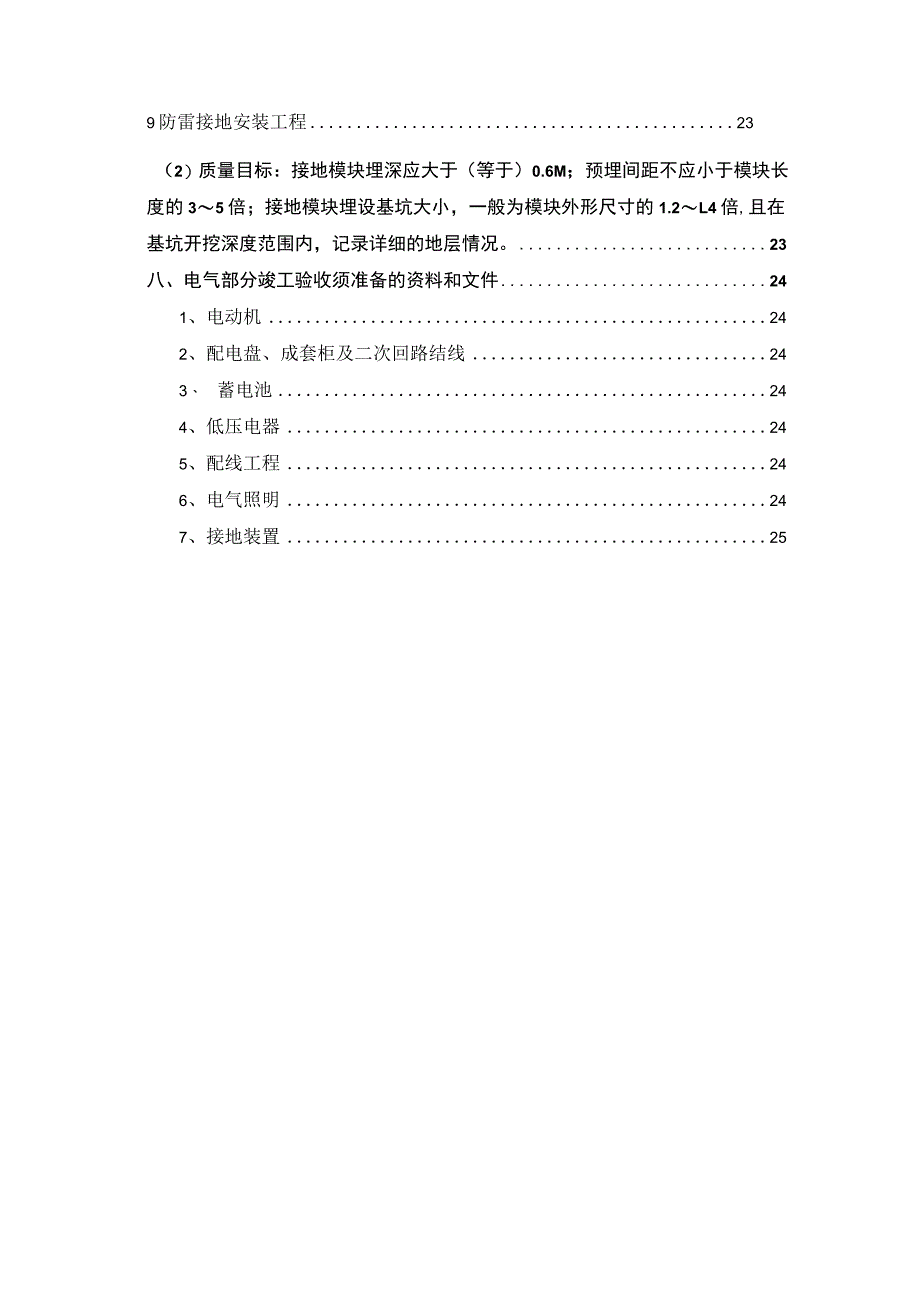

2、监理项目内容及要求221变压器安装222不间断电源安装223裸母线、封闭线、插接式母线安装224低压母线试验；225电缆竖井内电缆敷设工程226电缆竖井内电缆敷设227电线导管、电缆导管及线槽敷设228灯具安装工程239防雷接地安装工程23（2）质量目标：接地模块埋深应大于（等于）0.6M；预埋间距不应小于模块长度的35倍；接地模块埋设基坑大小，一般为模块外形尺寸的1.2L4倍,且在基坑开挖深度范围内，记录详细的地层情况。23八、电气部分竣工验收须准备的资料和文件241、电动机242、配电盘、成套柜及二次回路结线243、 蓄电池244、低压电器245、配线工程246、电气照明247、接地装置2
3、5一、工程概况:1、工程概况XXX国际机场T3航站楼为大型枢纽机场，航站楼南北长约1050米，东西宽约600米，建筑面积45.1万平方米。主体结构为钢筋混凝土框架结构；主楼中心区屋顶采用钢网架结构，支撑结构采用钢结构；指廊部分屋顶采用双层网壳钢结构。主楼中心区建筑层数为地下2层，地上4层，局部5层。主体屋面最高点相对标高46.20米，两翼端部屋面最低点相对标高19.15米，中间指廊部分最高点相对标高28.12米，东西指廊最高点24.00米；跨度最大72米。该工程体量巨大，为XX市目前单体建筑面积最大的公共建筑，采用蜂窝状幕墙围护结构、钢结构桁架体系等创新设计，技术含量高，并涉及民航等二十几个专
4、业项目、施工交叉配合和管理难度巨大。工程以14轴线分界，分两个标段，南侧一标为航站楼主楼标，北侧二标为航站楼指廊标。2、本工程主要参建单位：建设单位：XX机场航站区扩建工程T3航站楼工程设计单位：XX建筑设计研究院有限公司施工单位：XX股份有限公司XX工程局有限公司监理单位：XX市建设工程监理有限公司二、专业工程特点：1、本工程电气专业特点：本工程属于公共建筑。机电安装工程范围主要在整个航站楼内。航站楼供电等级负荷为一级。航站楼规划3个开闭站，分布在东翼指廊区KBl,西翼指廊区KB2,中心指廊区KB3.所有电源由航空港IlOKV变电站提供。向每个开闭站提供相互独立的三路IOKV高压电源，每路进
5、线允许最大运行容量不超过12000KVAo三路电源采用一备两用方式运行。其中两路作为主用电源直接送至航站楼内各开闭站，一路作为备用电源先送至航站楼外的能源中心IOKV高压发电机房，与高压发电机组互锁后，再放射式送至航站楼内15个开闭站。航站楼全楼15个变配电所总装机容量为58600KVAo其中十组公共变压器总容量为49800KVA。二组行李变压器总容量为8000KVAo二组预留变压器总容量为800KVA。其中一台行李变压器不在本期航站楼机电安装施工范围内。2、机电安装工程范围：1）IOKV开闭站及变配电系统安装、2）电力系统安装、3）照明系统安装、4）线路敷设、5）防雷、接地安装及安全保护系统
6、安装、6）地铁综合接地网及杂散电流安装、7）人防工程电气部分的安装、三、执行的标准及法规(GB50303-2002)(GB50150-91)(GB50168-92)1）建筑电气工程施工质量验收规范2）电气装置安装工程电气设备交接试验标准3）电气装置安装工程电缆线路施工及验收规范4）电气装置安装工程盘、柜及二次回路接线施工及验收规范（GB50171-92）5）电气装置安装工程低压电器施工及验收规范6）电气装置安装工程高压电器施工及验收规范7）电气装置安装工程母线装置施工及验收规范8）电气装置安装工程旋转电机施工及验收规范9）电气装置安装工程接地装置施工及验收规范10）系统接地的型式及安全技术要求
7、(GB50254-96)(GBJ147-90)(GBJ149-90)(GB50170-92)11）建筑物防雷设计规范（2000年版）12）建设工程监理规范13）建筑工程施工质量验收统一标准(GB50169-92)(GB14050-1993)(GB50057-94)(GB50319-2000)(GB50300-2001)(GBJ148-90)SZJG29200914）电气装置安装工程电力变压器、油浸变压器、互感器施工及验收规范15）公共建筑节能设计标准XX市实施细则16）本工程的设计图及有关技术文件、会议纪要17）本工程的地方性技术标准、规范及标准图集四、监理工作流程五、监理工作的控制点及目标值
8、1,监理前期工作的控制点及目标值1）审核本工程设计图及相关规范文件，并就所发现的设计遗漏及有违现行国家标准之处、设计不确定及其设计深度、系统设计与建筑功能的不一致性、系统优化等问题，通过图纸会审、设计交底或其它形式向设计、业主等有关建设方提出。通过共同努力，以求得一个符合现行国家标准、符合建筑功能要求、现场施工可行性高、设计意图表达清晰、布局及系统基本合理的电气安装工程建设平台，为今后的电气工程安装施工过程质量、工期控制打好基础。2）审核电气安装工程分包单位资质，其中包括：施工单位的企业资质、工商执照、企业业绩；所承包的工程内容及范围；特殊行业的施工许可证及外企在国内承包工程许可证；本工程项目
9、经理资质及等级证书；特种专业施工人员上岗证书等。要求如下：（1）企业资质、工商执照、项目经理证书、专职管理人员及特种专业上岗证，特殊行业的施工许可证及外企在国内承包工程许可证符合要求并在法定有效期内；（2）企业资质等级与本工程内容、范围及等级相符，企业业绩中包含与本工程相似项目。3）审核施工组织设计或施工方案，要求如下：（D适时性（分包单位应在施工前提出）；（2）技术保证（方案中提出的施工工艺技术符合本工程设计及工程技术难点的施工要求，施工技术管理措施有效）；（3）人力资源保证（施工企业的人力资源配置满足合同规定的质量、工期目标要求）；（4）施工机械保证（企业提供的施工机械设备配置符合合同规定
10、的质量、工期要求）；（5）安全保证（企业提供的安全及消防管理体系完整、组织网络完善、各项措施落实到位、手段合理渤足不同气候、不同场所、夜间及多工种联合施工的安全要求）。（6）质量保证（方案中提出的安装质量目标明确，管理措施到位）（7）计划进度保证（施工进度计划符合合同总工期要求，并且与土建及其他专业施工周期适当配合）（8）物流控制及成品保护（电气安装材料设备等储运应适时合理,成品保护措施落实）4）审核承包单位现场项目部的质量、技术管理体系和质量保证体系审核要求：工程质量目标明确；技术及质量管理组织机构健全；质量保证体系、管理网络完整；专职管理人员及特种作业人员资质及数量符合要求；技术管理制度健
11、全，人员岗位职责明确；原始记录表格齐全，所用仪器仪表合格有效；过程质量控制计划合理；质量反馈及时到位，实施良性循环。5）审核及认定进场材料、设备审核要求：（1）进场的电气工程安装材料、设备应符合现行国家标准、符合本工程设计要求，合格证、质保书等质保资料齐全有效；主要材料、设备进场检验应有施工、监理共同进行，施工单位为主，监理单位确认，检验结论应有记录；有异议送有资质（即依照法律、法规规定、经相应政府行政主管部门或其授权机构认可)的试验室抽样检测，试验室出具的检测报告，确认符合现行国家标准及相关技术标准规定，才能在施工中应用；进材料、设备除上述要求外，还需提供商检证明及中文的规格、型号、性能检测
12、报告、安装使用说明书等技术文件。(2)审核进场材料、设备的物流及储运计划，其运输和储存应符合材料、设备要求，符合施工进度计划。(3)电气工程新材料、新设备的进场，应经过法定程序批准，并附有合格的定型试验报告,除需符合上述规定外，还需提供安装、使用、维护保养和试验要求等有关技术文件。6)监理工作的技术准备(1)熟悉设计图纸、深化现行国家标准学习，通过图纸会审、设计交底、专家咨询、专题技术讨论、现场勘察等途径熟悉掌握本工程建筑电气系统的特点及关键的施工工序，为旁站监理的定点选择做好准备。(2)依据建筑电气安装工程的特点及本工程的实际情况,通过协调、落实电气工程总体(大配套)和室内(小配套)供配电工
13、程各专业工序及施工界面的衔接、交叉、预留、预埋等施工作业的工艺、质量措施及其成品保护手段；进一步落实电气安装工程与智能化、通风与空调、给排水及土建相关专业工序的衔接、交叉等施工作业的工艺、质量措施及其成品的保护问题。(3)依据施工临时供配电及工地的实际情况，审核并合理调整土建及各安装专业的用电负荷及配额，检查进场施工的供配电设备(配电箱、开关箱等)的熔丝、导线截面，开关整定值及其接地保护系统。(4)审查地下室板墙、人防工程等混凝土内预埋电气套管防水、防渗漏措施，应符合有关人防工程施工等现行国家标准。(5)依据不同建筑及其电气安装工程的要求，审核电气系统设备安装施工条件(对土建及其它配套工程要求
14、)，其中包括：设备房主体结构施工完毕；室内预留、预埋工作符合设计要求；设备基础轴线标高、强度符合设计及设备安装要求；吊具等安装设备到位，施工通道畅通；配套设施及安全防护配置到位。2.施工过程中监理工作的控制要求及目标值1)IOKV开闭站及变配电所安装(1)变压器低压侧中性点、箱式变电所的N母线和PE母线均与接地装置引出的接地干线直接连接；变压器箱体、干式变压器的支架或外壳应接地(PE)；所有连接应可靠、紧固件及防松部件齐全。(2)金属箱式变电所及落地式配电箱、箱体应接地(PE)可靠，且有标识。(3)变压器安装轴线位置应正确、附件齐全，油浸变压器的油位正常，无渗油现象。(4)有我调压开关的变压器
