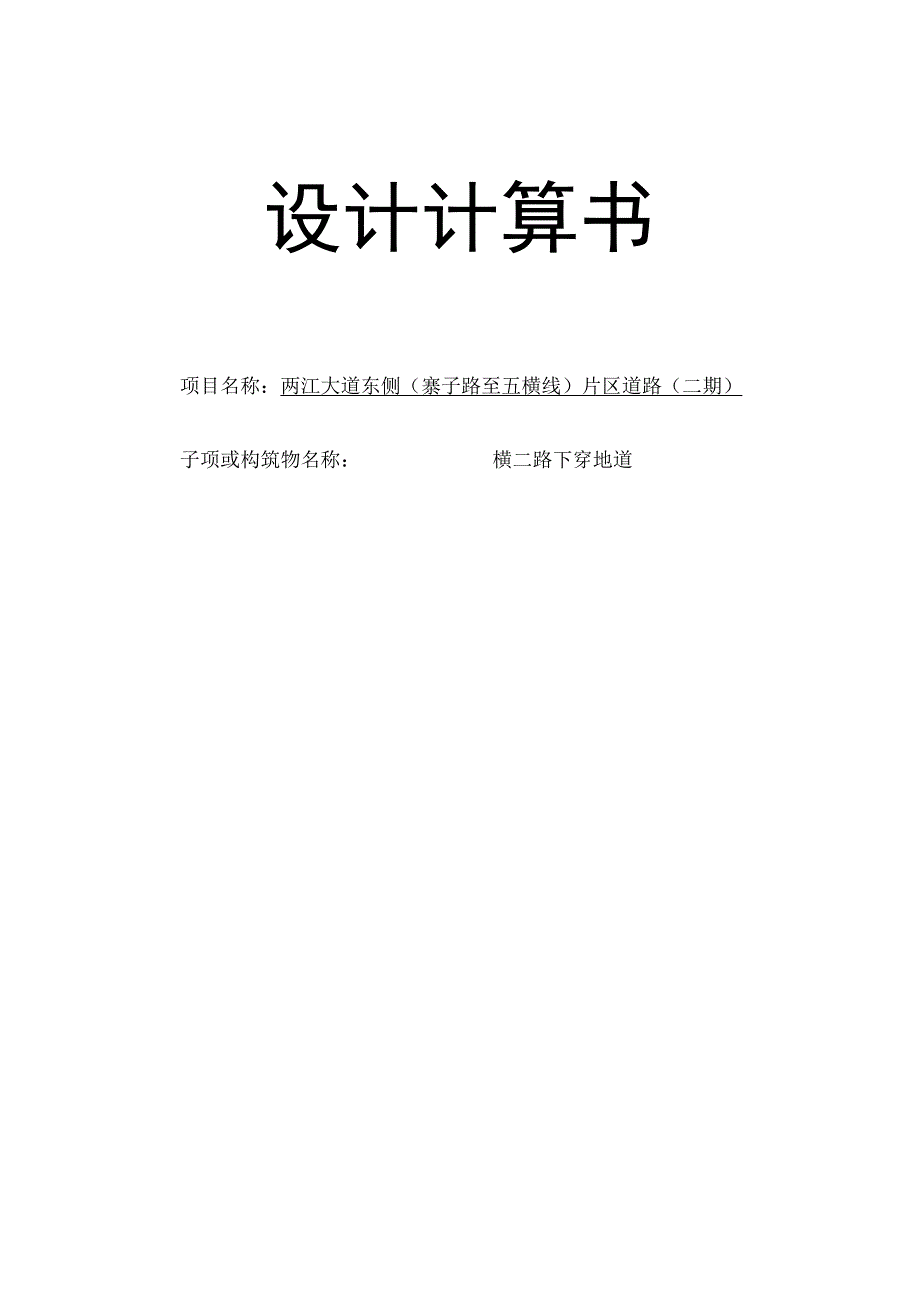

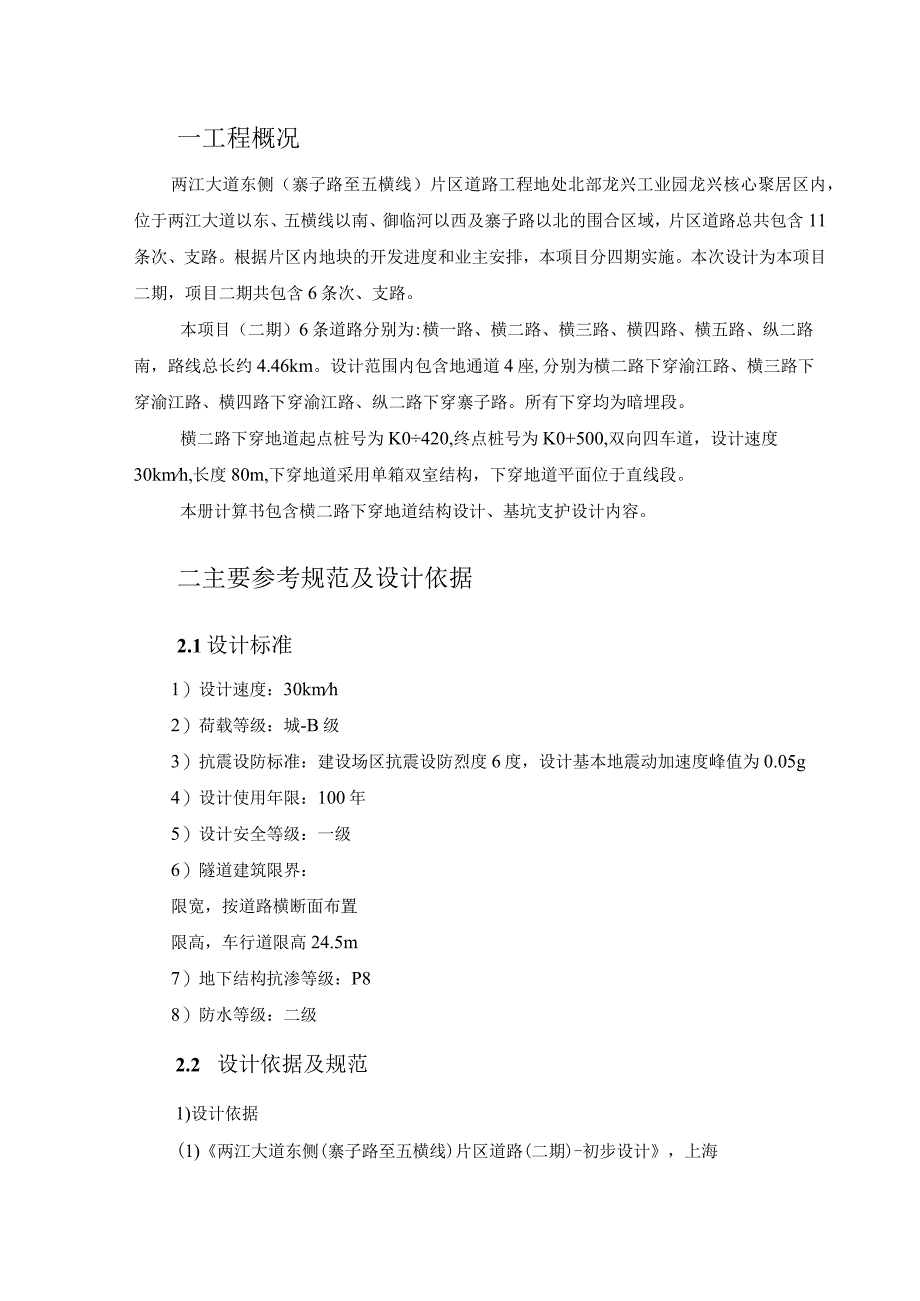

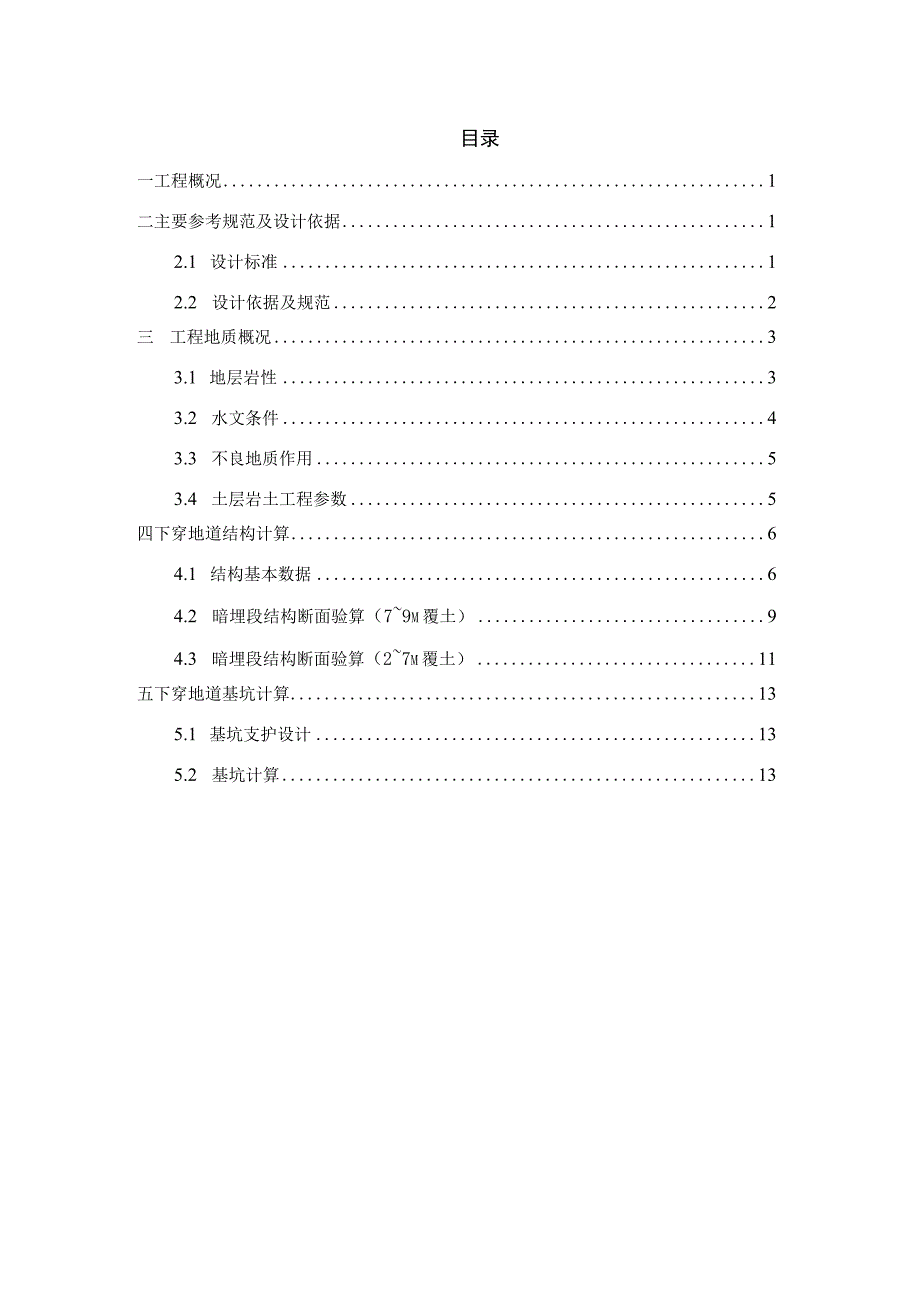

1、设计计算书项目名称：两江大道东侧（寨子路至五横线）片区道路（二期）子项或构筑物名称：横二路下穿地道目录一工程概况1二主要参考规范及设计依据12.1 设计标准12.2 设计依据及规范2三工程地质概况33.1 地层岩性33.2 水文条件43.3 不良地质作用53.4 土层岩土工程参数5四下穿地道结构计算64.1 结构基本数据64.2 暗埋段结构断面验算（79m覆土）94.3 暗埋段结构断面验算（27m覆土）11五下穿地道基坑计算135.1 基坑支护设计135.2 基坑计算13一工程概况两江大道东侧（寨子路至五横线）片区道路工程地处北部龙兴工业园龙兴核心聚居区内，位于两江大道以东、五横线以南、御临河
2、以西及寨子路以北的围合区域，片区道路总共包含11条次、支路。根据片区内地块的开发进度和业主安排，本项目分四期实施。本次设计为本项目二期，项目二期共包含6条次、支路。本项目（二期）6条道路分别为:横一路、横二路、横三路、横四路、横五路、纵二路南，路线总长约4.46km。设计范围内包含地通道4座,分别为横二路下穿渝江路、横三路下穿渝江路、横四路下穿渝江路、纵二路下穿寨子路。所有下穿均为暗埋段。横二路下穿地道起点桩号为K0420,终点桩号为K0+500,双向四车道，设计速度30kmh,长度80m,下穿地道采用单箱双室结构，下穿地道平面位于直线段。本册计算书包含横二路下穿地道结构设计、基坑支护设计内容
3、。二主要参考规范及设计依据2.1设计标准1）设计速度：30kmh2）荷载等级：城-B级3）抗震设防标准：建设场区抗震设防烈度6度，设计基本地震动加速度峰值为0.05g4）设计使用年限：100年5）设计安全等级：一级6）隧道建筑限界：限宽，按道路横断面布置限高，车行道限高24.5m7）地下结构抗渗等级：P88）防水等级：二级2.2 设计依据及规范1)设计依据(1)两江大道东侧(寨子路至五横线)片区道路(二期)-初步设计，上海市政工程设计研究总院(集团)有限公司，2021.06o(2)两江大道东侧(寨子路至五横线)片区道路(二期)一横一路、横二路、横三路、横四路、横五路和纵二路南工程地质勘察报告(
4、一次性详勘)(2020.10)O(3)重庆两江新区建设管理局关于两江大道东侧(寨子路至五横线)片区道路(二期)初步设计的批复渝两江建审2022-38号。(4)初步设计评审意见。2)采用的主要设计规范(1)工程结构可靠度设计统一标准(GB50153-2008)(2)公路工程技术标准(JTGB01-2014)(3)城市地下道路工程设计规范(CJJ211-2015)(4)混凝土结构设计规范(2015版)(GB50010-2010)(5)混凝土结构耐久性规范(GB/T50476-2008)(6)地下结构抗震设计标准(GB/T51336-2018)(7)建筑地基基础设计规范(GB50007-2011)(
5、8)公路桥涵设计通用规范(JTGD60-2015)(9)建筑基坑支护技术规程(JGJ120-2012)(10)建筑桩基设计规范(JGJ94-2008)(11)地下工程防水技术规范(GB50108-2008)(12)工程结构通用规范(GB55001-2021)(13)建筑与市政地基基础通用规范(GB55003-2021)(14)混凝土结构通用规范(GB55008-2021)(15)建筑与市政工程抗震通用规范(GB55002-2021)(16)重庆市工程建设标准建筑地基基础设计规范(DBJ50-047-2016)三工程地质概况3.1 地层岩性地表分布第四系全新统（Q4）素填土和粉质粘土，下伏基岩为
6、侏罗系沙溪庙组（J2s）沉积岩层，沿线的岩层以砂岩和泥质泥岩为主。现依据地层的新老关系对岩性特征作简要介绍：1）第四系全新统（Q4）（1）素填土（Q4ml）：场地素填土主要为施工平场形成，褐红色，主要由砂、泥岩块石、碎石夹粘性土组成，局部夹少量杂填土（主要为建筑垃圾和生活垃圾），砂、泥岩块碎石含量25%55%,粒径20400mm,局部大于60Ommo结构松散稍密，大部分为新近回填，局部为道路路基，回填时间25年，钻探揭露厚度0.045.5m（2H43）,在道路沿线分段分布。（2）粉质粘土（Q4el+dl）:褐色、灰褐色,局部包含砂岩碎、块石（块石主要位于危岩带下方），块径0.52m,碎块石含量
7、约占2040%,干强度中等，韧性中等，切口无光泽稍有光泽，局部有摇振反应。主要为残坡积成因，厚度约0.08.7m（2H62）,该层在沿线均有分布。2）侏罗系中统沙溪庙组（J2s）（1）砂质泥岩：褐红色、紫红色，粉砂泥质结构，中厚层状构造。表层强风化带厚度1.04.5m,强风化岩芯呈碎块状，风化裂隙发育；中风化岩芯呈柱状、长柱状，裂隙较发育不发育，完整性较好。饱和抗压强度在2.710.5MPa之间，标准值5.6MPao（2）砂岩：褐红色、灰色，细-中粒结构，中厚层状构造，泥钙质胶结，局部含泥质较重。主要矿物成分有：石英、长石。砂岩强风化层厚度0.42.5m,强风化岩芯多呈黄色、黄灰色，碎块状、短
8、柱状；中风化岩芯呈柱状、长柱状，裂隙较发育不发育，完整性好，含泥质重。饱和抗压强度在15.748.4MPa之间，标准值26.1Mpa0强风化层岩体破碎，风化裂隙发育，多呈土状、土夹石状和碎块状，岩体基本质量等级为V级，钻孔揭露厚度约为0.44.5m。3.2 水文条件场地大部分为施工区，部分为原始地貌，地表被粉质粘土或素填土所覆盖，水文地质条件简单，场地内地下水富水性受地形地貌、岩性及裂隙发育程度控制，为排水管网、大气降雨和地面水体渗漏补给，水量大小与降水因素关系密切，受气候和季节性变化较大，在雨季松散层孔隙水量相对较大。沿线无统一地下水位，场区地下水主要为松散层孔隙水和基岩裂隙水。1）第四系松
9、散层孔隙水该类型地下水不连续分布在人工填土层中，水量大小受原始地貌和覆盖层范围、厚度、透水性制约，受季节、气候影响大，水量大小不一，不稳定，水质成分由含水介质的性质决定，主要由大气降水补给。经钻孔揭露，其中地下水位标高176.57180.76m,地下水埋深约5.043.0m；根据地区经验人工填土层属于中强透水层；粉质粘土层厚度约。8.7m,多呈软塑可塑状，根据地区经验粉质粘土层属于弱透水层，为场地范围的相对隔水层；地下水接受补给后将沿基岩面及填土与粉质质粘土界面向地势较低处（场地东侧）排泄，最终汇入御临河；局部于场地地块以及原始地貌相对低洼处汇集，不，形成局部小区域潜水。2）基岩裂隙水包括风化
10、裂隙水和构造裂隙水，风化裂隙水分布在浅表基岩强风化带中，为局部性上层滞水或小区域潜水，水量小，受季节性影响大，各含水层自成补给、径流、排泄系统。构造裂隙水分布于厚层块状砂岩层中，以层间裂隙水或脉状裂隙水形式储存,水量稍大，动态稍稳定，砂质泥岩为相对隔水层，水量小。在场地内主要表现为地势较高的斜坡及丘顶平台，地表水迳流条件较好，地下水补给范围小，表层土体较薄，松散层储存地下水条件差，地下水来源主要为大气降水，地下水不发育；在地势较低的斜坡地段，地表水迳流条件一般，地下水补给主要来源于地势较高地区的裂隙水及大气降水，地下水较少。结合重庆地区经验：场地人工填土（局部存在杂填土）的均匀性差，差异较大，
11、为中等强透水层；场地粉质粘土层、基岩（主要为基岩裂隙渗透）为微透水弱透水层。后期回填后，若周边截排水条件较差，则在雨季或长时间下雨情况下，场地地下水会有较大的增加，涨幅约12m。建议场地内的人工填土层渗透系数可取1.513.5md,粉质粘土层渗透系数可取0.100.2md,砂质泥岩层渗透系数可取0.0050.090md,砂岩层渗透系数可取0.050.3OmAL不良地质作用1.不良地质作用根据地表地质调查、访问和综合分析场地的地质条件，拟建场地无滑坡、崩塌、泥石流、地面塌陷和采空区等不良地质作用，无不利的河道、沟浜、墓穴、防空洞、孤石等不利的埋藏物。场地现状基本稳定。2.特殊性岩土根据勘察，场地
12、特殊性岩土为人工填土和强风化岩。场地人工填土主要由平场施工形成，褐红色，以素填土为主，主要由砂泥岩碎块石组成，含少量建筑垃圾和生活垃圾。砂、泥岩块碎石含量25%-55%,粒径2040Omnb局部大于600min。结构以松散稍密为主，大部分为新近回填，部分回填时间25年，钻探揭露厚度0045.5m,在道路沿线分段分布。其厚度变化较大，均匀性差,级配一般。强风化岩分布于整个场地基岩表层，风化裂隙发育，岩质软，岩体破碎，力学性质较差。3.4土层岩土工程参数根据勘察报告资料，路线内各土层岩土工程参数建议列于下表3.4-1：表3.4-1岩土体物理力学参数推荐值一览表岩土参数素填土粉质粘土砂质泥岩砂岩岩土
13、结构面强风化中风化强风化中风化界面裂隙面重度(kNr113)21*19.4*24*25.6*24*25*内聚力(kPa)天然5*24.0436141524*60*30*饱和3*15.815.0*50*25*内摩擦角()天然26*13.630.6*37*13.5*20*15*饱和23*10.910.0*18*12*抗拉强度kPa)120430抗压强度(MPa)天然9.235.8饱和5.626.1地基承载力特征值(kPa)处理后现场测定120*300*1000400*2000树则例郭功钠0.25*变形模量(MPa)600*4500*弹性模量(MPa)800*5600*泊松比0.39*0.12*岩土
