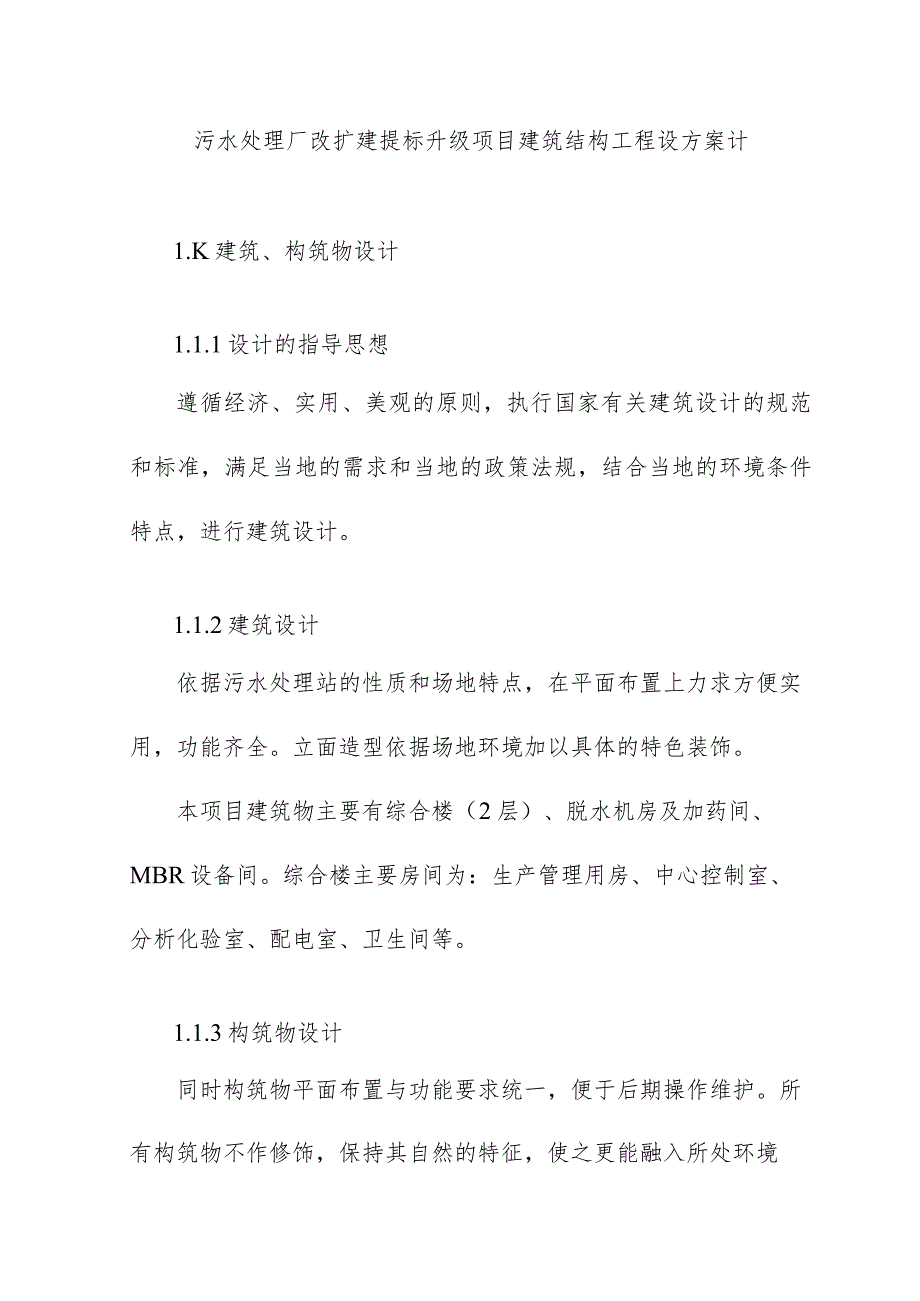

1、污水处理厂改扩建提标升级项目建筑结构工程设方案计1.K建筑、构筑物设计1.1.1设计的指导思想遵循经济、实用、美观的原则，执行国家有关建筑设计的规范和标准，满足当地的需求和当地的政策法规，结合当地的环境条件特点，进行建筑设计。1.1.2建筑设计依据污水处理站的性质和场地特点，在平面布置上力求方便实用，功能齐全。立面造型依据场地环境加以具体的特色装饰。本项目建筑物主要有综合楼（2层）、脱水机房及加药间、MBR设备间。综合楼主要房间为：生产管理用房、中心控制室、分析化验室、配电室、卫生间等。1.1.3构筑物设计同时构筑物平面布置与功能要求统一，便于后期操作维护。所有构筑物不作修饰，保持其自然的特征

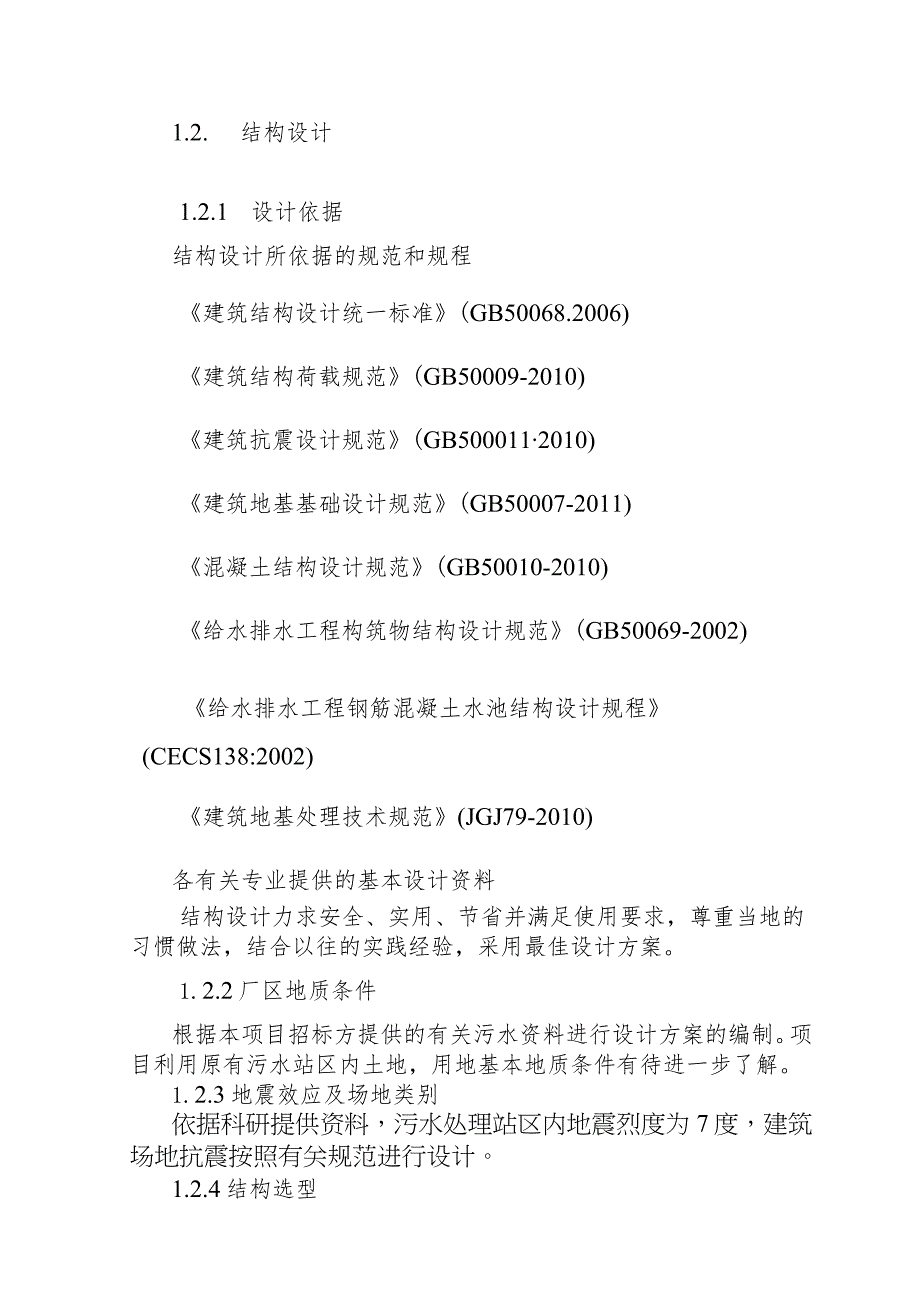

2、，使之更能融入所处环境1.2. 结构设计1.2.1 设计依据结构设计所依据的规范和规程建筑结构设计统一标准(GB50068.2006)建筑结构荷载规范(GB50009-2010)建筑抗震设计规范(GB5000112010)建筑地基基础设计规范(GB50007-2011)混凝土结构设计规范(GB50010-2010)给水排水工程构筑物结构设计规范(GB50069-2002)给水排水工程钢筋混凝土水池结构设计规程(CECS138:2002)建筑地基处理技术规范(JGJ79-2010)各有关专业提供的基本设计资料结构设计力求安全、实用、节省并满足使用要求，尊重当地的习惯做法，结合以往的实践经验，采用

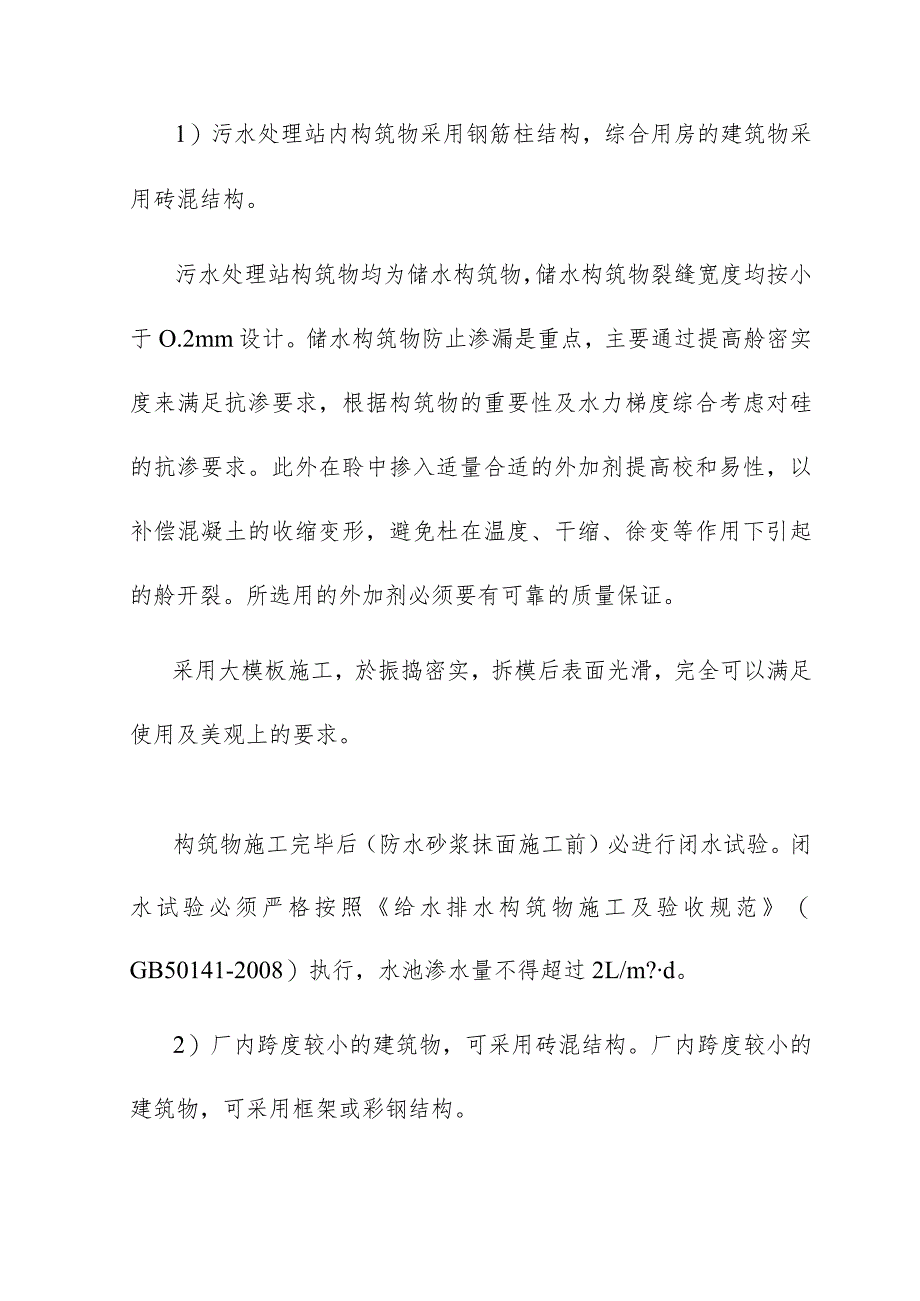

3、最佳设计方案。1.2.2厂区地质条件根据本项目招标方提供的有关污水资料进行设计方案的编制。项目利用原有污水站区内土地，用地基本地质条件有待进一步了解。1.2.3地震效应及场地类别依据科研提供资料，污水处理站区内地震烈度为7度，建筑场地抗震按照有关规范进行设计。1.2.4结构选型1）污水处理站内构筑物采用钢筋柱结构，综合用房的建筑物采用砖混结构。污水处理站构筑物均为储水构筑物，储水构筑物裂缝宽度均按小于O.2mm设计。储水构筑物防止渗漏是重点，主要通过提高舲密实度来满足抗渗要求，根据构筑物的重要性及水力梯度综合考虑对硅的抗渗要求。此外在聆中掺入适量合适的外加剂提高校和易性，以补偿混凝土的收缩变形
4、，避免杜在温度、干缩、徐变等作用下引起的舲开裂。所选用的外加剂必须要有可靠的质量保证。采用大模板施工，於振捣密实，拆模后表面光滑，完全可以满足使用及美观上的要求。构筑物施工完毕后（防水砂浆抹面施工前）必进行闭水试验。闭水试验必须严格按照给水排水构筑物施工及验收规范（GB50141-2008）执行，水池渗水量不得超过2L/m?d。2）厂内跨度较小的建筑物，可采用砖混结构。厂内跨度较小的建筑物，可采用框架或彩钢结构。3）边坡挡墙支护结构场地平整、基槽开挖、均不得采用爆破作业。宜用风镐等进行开挖，不得大范围开挖，分段跳槽开挖，分段锚固。施工中做好基坑排水工作，作业面以下50Omm范围内，不应有积水，以回填土作为基础持力层时，回填土必须按规范要求级配并分层夯实。需由现场做载荷试验，确定其力学指标后，根据实测结果进行设计和施工。施工中应加强施工监理和基坑验槽工作，确保工程的设计施工质量。1.2.5材料1）杜：构筑物采用C30。抗渗等级P6。2）砌体：页岩机砖MUl0,毛石大于MU30,砂浆标号不小于M5o3）钢筋：直径小于12mm为HPB300,大于等于12mm为HRB400o
