《玉环分公司消防楼维修工程技术规范书.docx》由会员分享，可在线阅读，更多相关《玉环分公司消防楼维修工程技术规范书.docx（15页珍藏版）》请在第壹文秘上搜索。

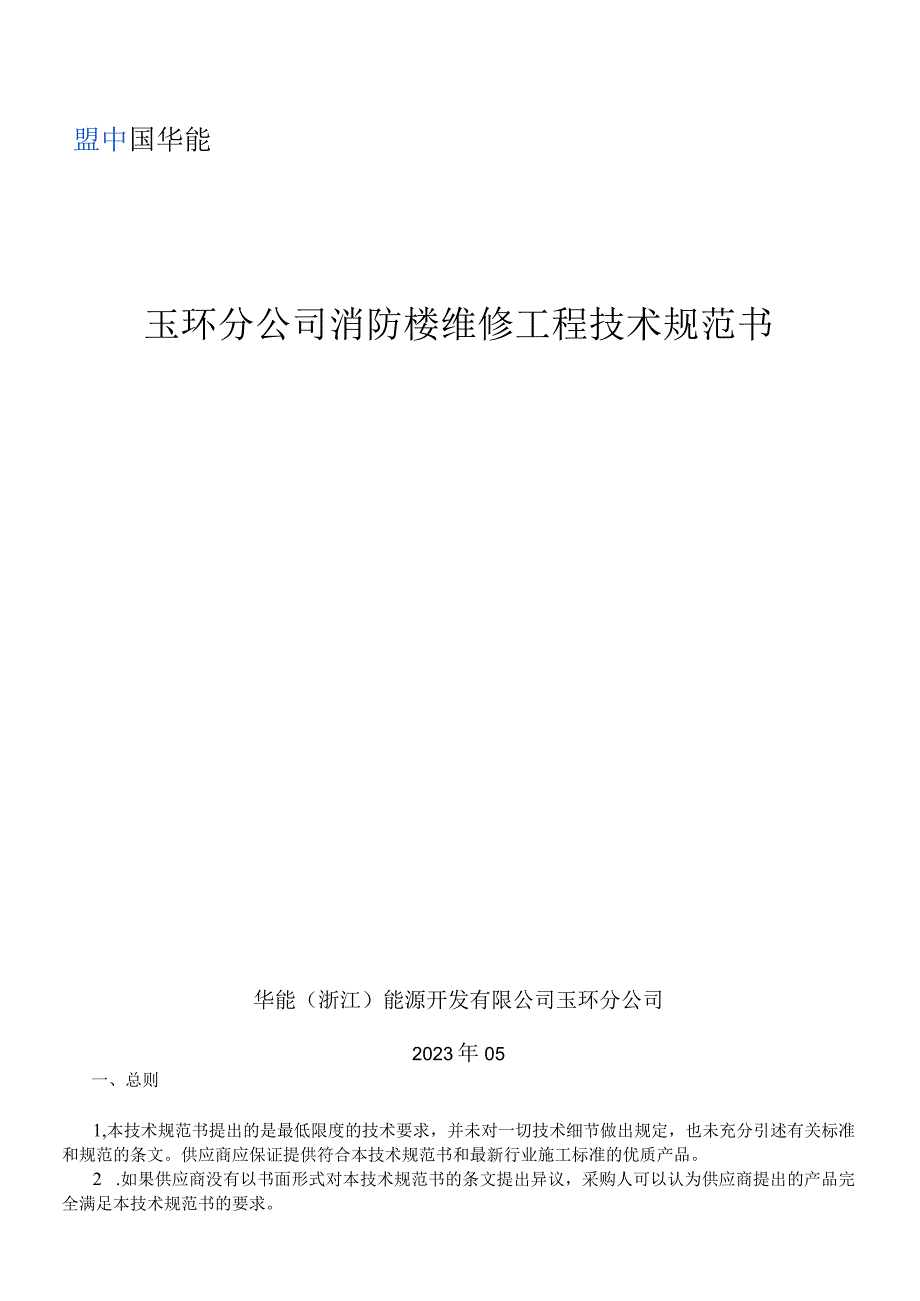

1、盟中国华能玉环分公司消防楼维修工程技术规范书华能（浙江）能源开发有限公司玉环分公司2023年05一、总则1,本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供应商应保证提供符合本技术规范书和最新行业施工标准的优质产品。2 .如果供应商没有以书面形式对本技术规范书的条文提出异议，采购人可以认为供应商提出的产品完全满足本技术规范书的要求。3 .在签定合同后，采购人有权以书面形式提出因规范所采用的标准和规程发生变化而产生的一些补充修改要求，具体款项由招投标双方共同商定。4 .本技术规范响应书所使用的标准如与采购人所执行的标准发生矛盾时，按国家标准

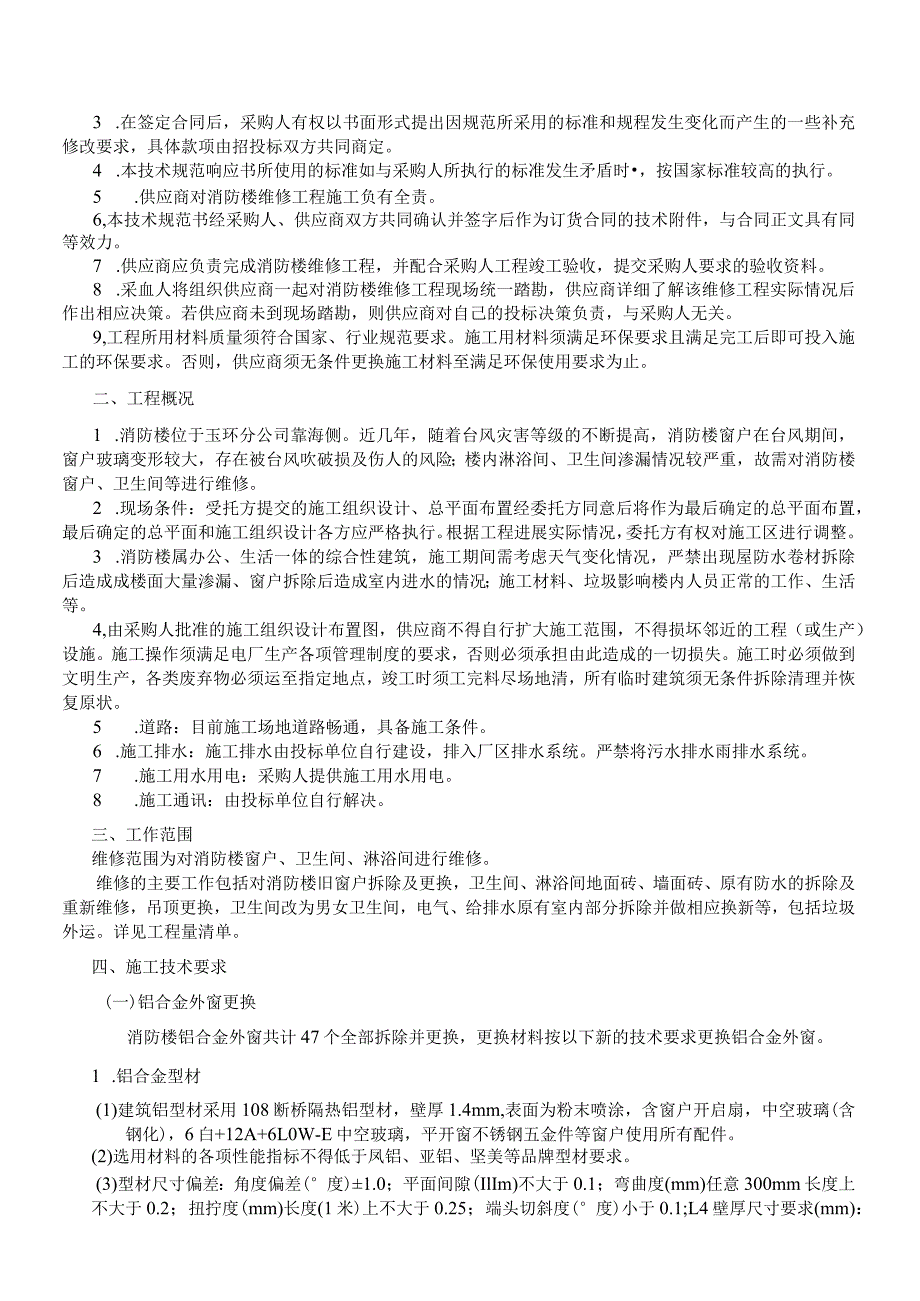

2、较高的执行。5 .供应商对消防楼维修工程施工负有全责。6,本技术规范书经采购人、供应商双方共同确认并签字后作为订货合同的技术附件，与合同正文具有同等效力。7 .供应商应负责完成消防楼维修工程，并配合采购人工程竣工验收，提交采购人要求的验收资料。8 .采血人将组织供应商一起对消防楼维修工程现场统一踏勘，供应商详细了解该维修工程实际情况后作出相应决策。若供应商未到现场踏勘，则供应商对自己的投标决策负责，与采购人无关。9,工程所用材料质量须符合国家、行业规范要求。施工用材料须满足环保要求且满足完工后即可投入施工的环保要求。否则，供应商须无条件更换施工材料至满足环保使用要求为止。二、工程概况1 .消防
3、楼位于玉环分公司靠海侧。近几年，随着台风灾害等级的不断提高，消防楼窗户在台风期间，窗户玻璃变形较大，存在被台风吹破损及伤人的风险；楼内淋浴间、卫生间渗漏情况较严重，故需对消防楼窗户、卫生间等进行维修。2 .现场条件：受托方提交的施工组织设计、总平面布置经委托方同意后将作为最后确定的总平面布置，最后确定的总平面和施工组织设计各方应严格执行。根据工程进展实际情况，委托方有权对施工区进行调整。3 .消防楼属办公、生活一体的综合性建筑，施工期间需考虑天气变化情况，严禁出现屋防水卷材拆除后造成成楼面大量渗漏、窗户拆除后造成室内进水的情况；施工材料、垃圾影响楼内人员正常的工作、生活等。4,由采购人批准的施
4、工组织设计布置图，供应商不得自行扩大施工范围，不得损坏邻近的工程（或生产）设施。施工操作须满足电厂生产各项管理制度的要求，否则必须承担由此造成的一切损失。施工时必须做到文明生产，各类废弃物必须运至指定地点，竣工时须工完料尽场地清，所有临时建筑须无条件拆除清理并恢复原状。5 .道路：目前施工场地道路畅通，具备施工条件。6 .施工排水：施工排水由投标单位自行建设，排入厂区排水系统。严禁将污水排水雨排水系统。7 .施工用水用电：采购人提供施工用水用电。8 .施工通讯：由投标单位自行解决。三、工作范围维修范围为对消防楼窗户、卫生间、淋浴间进行维修。维修的主要工作包括对消防楼旧窗户拆除及更换，卫生间、淋
5、浴间地面砖、墙面砖、原有防水的拆除及重新维修，吊顶更换，卫生间改为男女卫生间，电气、给排水原有室内部分拆除并做相应换新等，包括垃圾外运。详见工程量清单。四、施工技术要求(一)铝合金外窗更换消防楼铝合金外窗共计47个全部拆除并更换，更换材料按以下新的技术要求更换铝合金外窗。1 .铝合金型材(1)建筑铝型材采用108断桥隔热铝型材，壁厚1.4mm,表面为粉末喷涂，含窗户开启扇，中空玻璃(含钢化)，6白+12A+6L0W-E中空玻璃，平开窗不锈钢五金件等窗户使用所有配件。(2)选用材料的各项性能指标不得低于凤铝、亚铝、坚美等品牌型材要求。(3)型材尺寸偏差：角度偏差(度)1.0；平面间隙(IlIm)

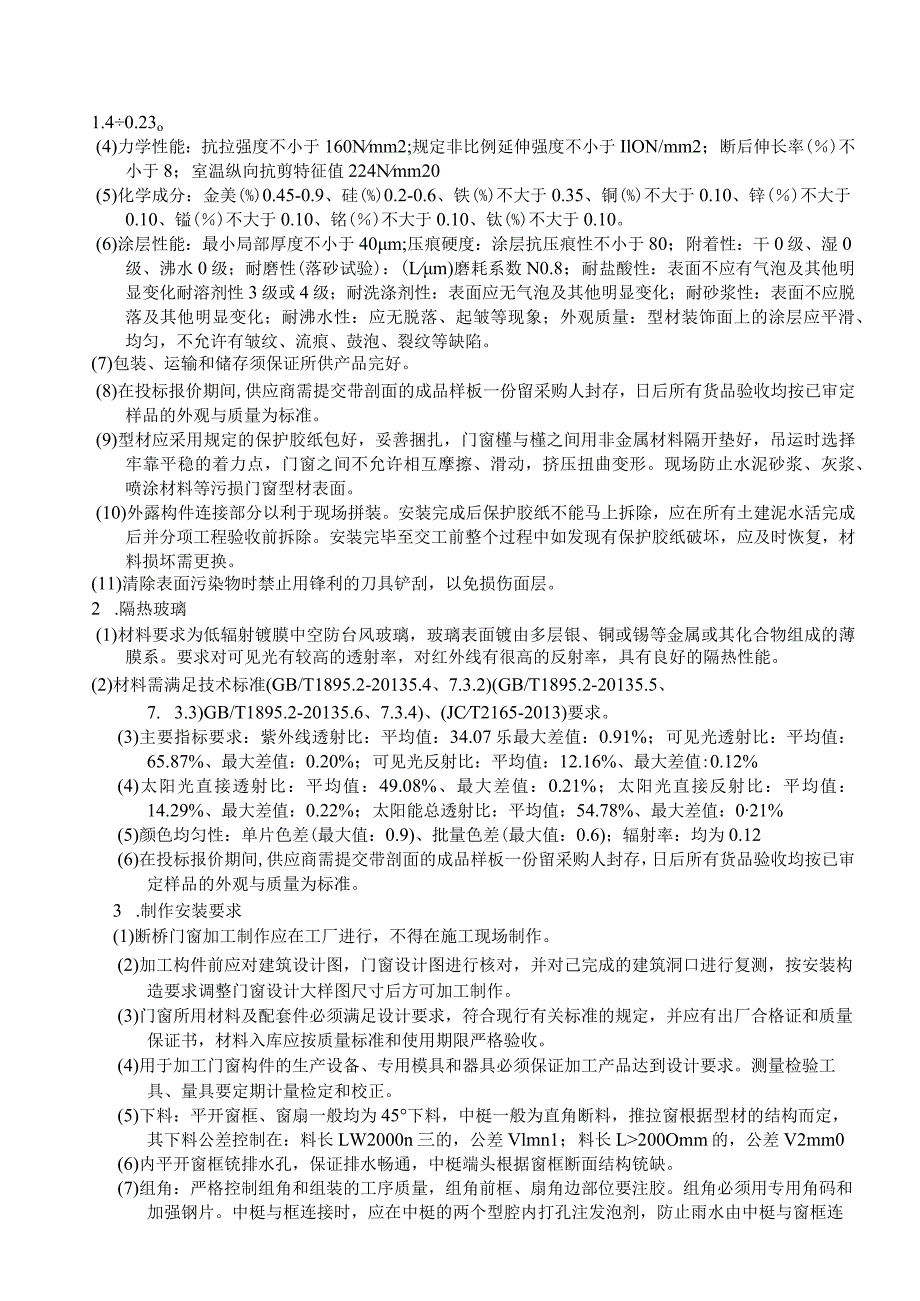

6、不大于0.1；弯曲度(mm)任意300mm长度上不大于0.2；扭拧度(mm)长度(1米)上不大于0.25；端头切斜度(度)小于0.1;L4壁厚尺寸要求(mm)：1.40.23o(4)力学性能：抗拉强度不小于160Nmm2;规定非比例延伸强度不小于IlON/mm2；断后伸长率()不小于8；室温纵向抗剪特征值224Nmm20(5)化学成分：金美(%)0.45-0.9、硅(%)0.2-0.6、铁(%)不大于0.35、铜(%)不大于0.10、锌()不大于0.10、镒()不大于0.10、铭()不大于0.10、钛(%)不大于0.10。(6)涂层性能：最小局部厚度不小于40m;压痕硬度：涂层抗压痕性不小于8
7、0；附着性：干0级、湿0级、沸水0级；耐磨性(落砂试验)：(Lm)磨耗系数N0.8；耐盐酸性：表面不应有气泡及其他明显变化耐溶剂性3级或4级；耐洗涤剂性：表面应无气泡及其他明显变化；耐砂浆性：表面不应脱落及其他明显变化；耐沸水性：应无脱落、起皱等现象；外观质量：型材装饰面上的涂层应平滑、均匀，不允许有皱纹、流痕、鼓泡、裂纹等缺陷。(7)包装、运输和储存须保证所供产品完好。(8)在投标报价期间,供应商需提交带剖面的成品样板一份留采购人封存，日后所有货品验收均按已审定样品的外观与质量为标准。(9)型材应采用规定的保护胶纸包好，妥善捆扎，门窗槿与槿之间用非金属材料隔开垫好，吊运时选择牢靠平稳的着力点
8、，门窗之间不允许相互摩擦、滑动，挤压扭曲变形。现场防止水泥砂浆、灰浆、喷涂材料等污损门窗型材表面。(10)外露构件连接部分以利于现场拼装。安装完成后保护胶纸不能马上拆除，应在所有土建泥水活完成后并分项工程验收前拆除。安装完毕至交工前整个过程中如发现有保护胶纸破坏，应及时恢复，材料损坏需更换。(11)清除表面污染物时禁止用锋利的刀具铲刮，以免损伤面层。2 .隔热玻璃(1)材料要求为低辐射镀膜中空防台风玻璃，玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系。要求对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能。(2)材料需满足技术标准(GB/T1895.2-20135.4、
9、7.3.2)(GB/T1895.2-20135.5、7. 3.3)GB/T1895.2-20135.6、7.3.4)、(JCT2165-2013)要求。(3)主要指标要求：紫外线透射比：平均值：34.07乐最大差值：0.91%；可见光透射比：平均值：65.87%、最大差值：0.20%；可见光反射比：平均值：12.16%、最大差值:0.12%(4)太阳光直接透射比：平均值：49.08%、最大差值：0.21%；太阳光直接反射比：平均值：14.29%、最大差值：0.22%；太阳能总透射比：平均值：54.78%、最大差值：021%(5)颜色均匀性：单片色差(最大值：0.9)、批量色差(最大值：0.6)
10、；辐射率：均为0.12(6)在投标报价期间,供应商需提交带剖面的成品样板一份留采购人封存，日后所有货品验收均按已审定样品的外观与质量为标准。3 .制作安装要求(1)断桥门窗加工制作应在工厂进行，不得在施工现场制作。(2)加工构件前应对建筑设计图，门窗设计图进行核对，并对己完成的建筑洞口进行复测，按安装构造要求调整门窗设计大样图尺寸后方可加工制作。(3)门窗所用材料及配套件必须满足设计要求，符合现行有关标准的规定，并应有出厂合格证和质量保证书，材料入库应按质量标准和使用期限严格验收。(4)用于加工门窗构件的生产设备、专用模具和器具必须保证加工产品达到设计要求。测量检验工具、量具要定期计量检定和校
11、正。(5)下料：平开窗框、窗扇一般均为45下料，中梃一般为直角断料，推拉窗根据型材的结构而定，其下料公差控制在：料长LW2000n三的，公差Vlmn1；料长L200Omm的，公差V2mm0(6)内平开窗框铳排水孔，保证排水畅通，中梃端头根据窗框断面结构铳缺。(7)组角：严格控制组角和组装的工序质量，组角前框、扇角边部位要注胶。组角必须用专用角码和加强钢片。中梃与框连接时，应在中梃的两个型腔内打孔注发泡剂，防止雨水由中梃与窗框连接处互相渗透。(8)框、扇搭接胶条必须粘接或使用叉接形式连接，避免胶条口不严发生漏水。胶条与槽口设计合理的配合间隙，紧配合可防止雨水渗漏。(9)压线切割，方压线切割一般为
12、直角，斜压线切割一般为45下料。安装压条时不得划花接口位，安装后应平整牢固，贴合紧密，其转角部位拼接处间隙应不大于0.5mm,不得在一边使用两根或两根以上玻璃压条。(10)玻璃的安装，玻璃采用密封胶安装时，胶缝应平滑整齐、无空隙和断口，注胶宽度不小于5mm,最小厚度不小于3mmo(11)五金件的安装位置应准确，数量应齐全，安装应牢固。(12)五金件应满足门窗的机械力学性能要求和使用功能，具有足够的强度，易损件应便于更换。(13)五金件的安装应采取可靠的密封措施。可采用柔性防水垫片或打胶进行密封。(14)较链在结构和材质上，应能承受最大扇重和相应的风荷载，安装位置距扇两端宜为20Onlm,框、扇
13、安装后较链部位的配合间隙应不大于该处密封胶条的厚度。(15)根据现场情况施工措施选择电动吊篮和固定脚手架两种方式进行结合施工。(16)原外墙体为部分铝板和氟碳漆，内墙墙体为铝板，窗台板为大理石材。原窗框拆除时墙体铝板、氟碳漆、窗台板若发生不可避免的破坏需进行原样恢复。(17)原窗体拆除时，不得影响室内正常办公人员上班，拆除的窗体需根据采购人要求运至指定位置，玻璃进行报废处理。(18)原窗体拆除后应及时将新窗体安装就位。(19)根据划好的门窗定位线，安装铝合金门窗框。并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。外框与洞口采用弹性连接，填充发泡剂，不能将门窗外框直
14、接埋入墙体。(20)窗户安装固定可利用原有固定件，对锈蚀的预埋件需除锈防腐，对损坏的须更换。当墙体上预埋有铁件时，可直接把铝合金门窗的铁脚直接与墙体上的预埋铁件焊牢，焊接处需做防锈处理。当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定到墙上。两端W180mm,中间间距W500mm0(21)铝合金门窗安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。如果设计未要求时，可采用弹性保温材料或发泡剂填塞缝隙，在框外面四周应留58mm间隙，以便于用密封胶密封；密封胶施工前，应检查基层面是否干糙,雨天严禁打胶。打胶后的胶层表面应无气泡，平整、光滑
15、。(22)五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。(23)门窗安装完成后，应及时制定清扫方案，清扫表面粘附物，避免排水堵塞并采取防护措施，不得使门窗受污损。(24)已装门窗、扇的洞口，不得再作运料通道。(25)严禁在门窗框、扇上安装脚手架、悬挂重物；外脚手架不得顶压在门窗框、扇或窗撑上，严禁蹬踩门窗框、扇或窗撑。(26)应防止利器划伤门窗表面，并应防止电、气焊火花烧伤或烫伤表面。(27)立体交叉作业时，门窗严禁被碰撞。(28)清洗玻璃应用中性清洗剂。中性清洁剂清洗后，应及时用清水将玻璃及扇框等冲洗干净。(29)在安装中出现的损坏、破损等需按行业标准执行，须更换的及时更
16、换。4 .其他要求(1)提供外窗工程的设计计算书，确保窗户抗风压、气密性、水密性能满足16级台风要求，不存在变形、晃动、漏水、漏风等问题。(2)投标单位需根据采购人要求至少提供3种窗户设计方案(含效果图)，待采购人确认后实施。(3)开工前需对进场外窗进行复检，出具第三方的门窗气密性、水密性、抗风压的检测、传热系数以及其他相关检测报告。(4)提供型材、玻璃、密封材料及五金配件等材料的产品质量合格证书、性能检测报告、质量保证书和进场验收记录，其中的型材和安全玻璃应提供复验报告。(5)窗户开启方式初步按平开窗考虑，具体依据效果图来确定。(二)卫生间、淋浴间维修5 .对一、二、三层的卫生间、淋浴间进行调整，二
