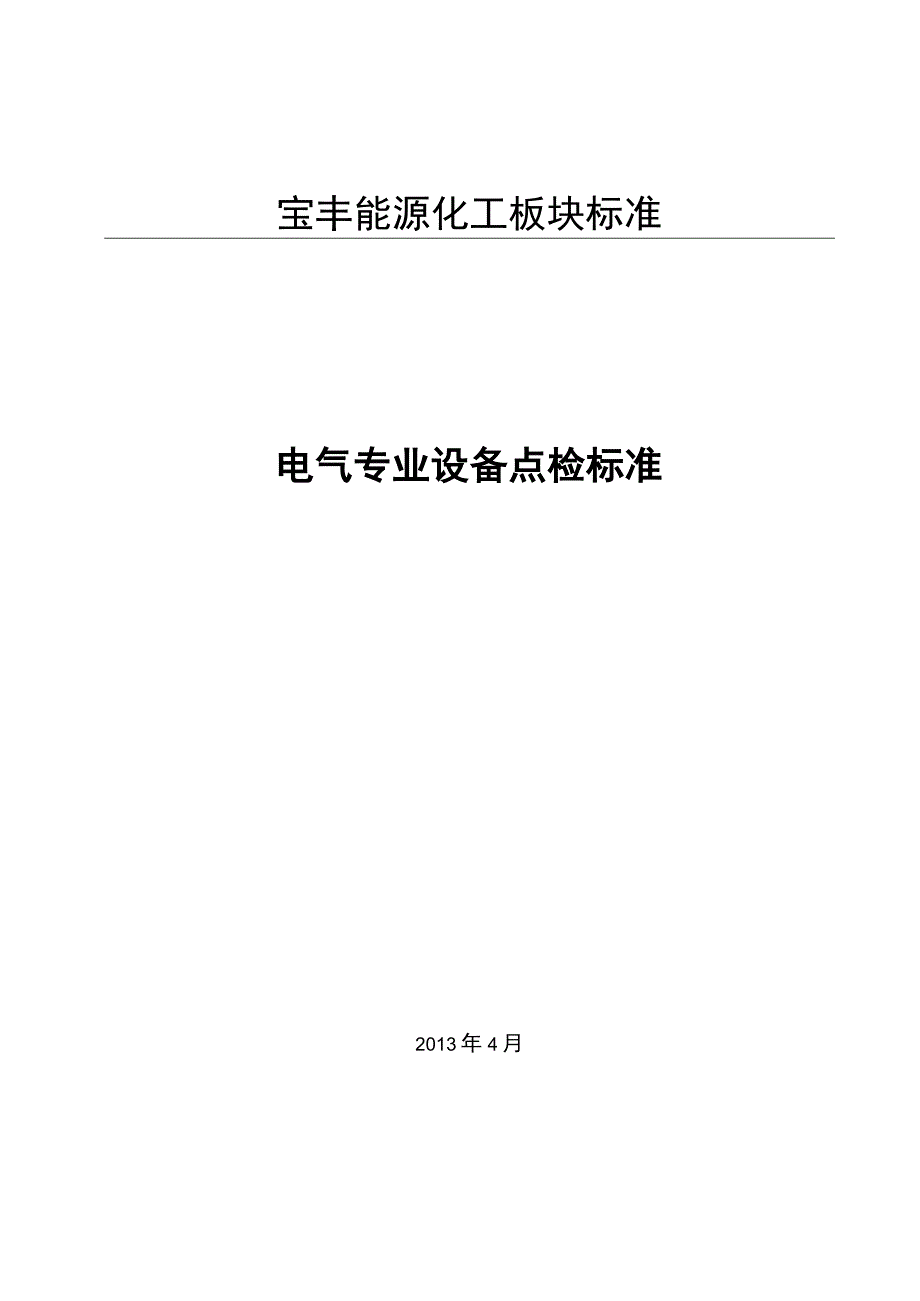

设备管理_电气专业设备点检标准.docx_第1页
第1页 / 共42页
设备管理_电气专业设备点检标准.docx_第2页
第2页 / 共42页
设备管理_电气专业设备点检标准.docx_第3页
第3页 / 共42页
设备管理_电气专业设备点检标准.docx_第4页
第4页 / 共42页
设备管理_电气专业设备点检标准.docx_第5页
第5页 / 共42页
设备管理_电气专业设备点检标准.docx_第6页
第6页 / 共42页
设备管理_电气专业设备点检标准.docx_第7页
第7页 / 共42页
设备管理_电气专业设备点检标准.docx_第8页
第8页 / 共42页
设备管理_电气专业设备点检标准.docx_第9页
第9页 / 共42页
设备管理_电气专业设备点检标准.docx_第10页
第10页 / 共42页
亲,该文档总共42页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《设备管理_电气专业设备点检标准.docx》由会员分享,可在线阅读,更多相关《设备管理_电气专业设备点检标准.docx(42页珍藏版)》请在第壹文秘上搜索。

1、宝丰能源化工板块标准电气专业设备点检标准2013年4月化工技术管理中心发布目次I编制说明II油侵式变压器1干式变压器3发变组封母41035kV隔离刀闸5接地刀闸61035kVCT735kVCT/户外电气设备8避雷器9构架、架空瓷瓶及架空导线10蓄电池111035kVPC柜12380V配电柜(包括MCC柜)141035kV真空开关及配电柜151035kV真空接触器及配电柜17发电机19IOkV交流电动机22380V交流电动机26380VEH油泵电动机28直流电动机30照明设备32电除尘33380V空气开关35IoKV、0.4KV母线36电动葫芦37低压电动机就地控制装置38电缆391.编制依据1

2、. 1.相关技术标准、技术规范。1.2. 设备使用说明书、技术图纸。1.3. 设备技术标准。1.4. 设备运行规程。1.5. 设备检修、维护实际工作经验。1.6. 其他厂相关经验资料。2. 编制方法2.1. 同型设备采用同一标准。2. 2.每种设备一个表格。3. 3.检查部位、项目、内容突出重点。3.2. 点检周期合理设计,符合设备运行规律。2. 5.点检方法遵循可行有效的原则。2.6.点检标准与设备说明书、技术要求、设备技术标准、规范统一,力求易于掌握和测量。3.填写说明3. 1.设备(装置)名称:填写单项设备或系统名称。3. 2.点检部位、项目:填写设备可能发生故障或老化的部位或项目名称。

3、3. 3.点检内容:主要填写设备的压力、温度、流量、泄漏、给油脂状况、异音、振动、龟裂、磨损、松弛等内容。3.4. 标准:填写该点检部位的技术标准。3.5.点检周期:填写时间,其中:H时,D一天,W一周,M月,Y一年。3.6.点检方法:根据不同设备和不同点检要求,明确点检的具体方法,如用感观或用普通仪表、工具以及精密仪表、工具进行监测、诊断。3.7.点检状态及分工:点检状态分运行中点检和停止中点检两种,通常温度、压力、流量、振动、异音、动作状态等需在运行中点检,其余须在停止中点检。分工由运行、点检、生技三部分组成,其中生技负责精密点检,运行、点检由各单位自行决定,原则上不漏项、不重复。3. 8

4、.容易劣化部位:主要指设备的滑动、回转、传动、与原材料接触、荷重支撑、受介质腐蚀、高温等部位,以打“的方式填写。4.编制审核批准4. 1.编制:5. 2.审核:6. 3.批准:设备点检标准设备(装置)名称油侵式变压器黑胃:臂:二:8点检状E态标记O-运行U一停止U卜点检卜点检序号点检部位、项目点检内容标准点检周期点检方法点检状态及分工容易劣化部位备注运行点检装备1变压器本体及附属设备外观检查无渗漏油、无异味、无变形、无破损、无异常响声或放电声、无电晕、无异物ID目视、耳听、手摸O箱体(外壳、温度)螺栓紧固、无渗漏油、无锈蚀,温度不应大于70W/Y目视、仪器阀门、法兰及油管路各部密封点油循环管路

5、阀门在全开位置,螺栓紧固、无渗漏油W/Y目视O呼吸器正常动作,硅胶无变色、油位正常(在刻度线范围内)(油封)W目视O高压、中性点套管油位计油色透明,油位正常(油表高度的3/41/4)D/W目视O高压、中性点套管外绝缘外绝缘无污秽、无龟裂、无破损、无爬电痕迹W/Y目视高压、中性点套管引线引出线完好,接线紧固W/Y目视无过热(温度小于90。C)Y/3M目视、仪器中性点架空线连接可靠Y目视无过热(温度小于90。C)Y/3M目视、仪器低压套管窥视孔窥视孔玻璃上未结露W目视O低压套管排水管开门检查,应无油、水流出W目视O油枕油色透明,油位指示正常、(油表高度的3414)1W/Y目视O设备(装置)名称油侵

6、式变压器点检周期标记D-天.W-月1-月.Y-4a点检状态标记O-运行U一停止U卜点检卜点检序号点检部位、项目点检内容标准点检周期点检方法点检状态及分工容易劣化部位备注运行点检装备无渗漏油D目视1变压器本体及附属设备温度表(绕温、油温1、油温2)表针指示应不大于85C,表盖密封良好D/4Y仪器瓦斯继电器(校验、外观)集气盒定值正确、指示准确无渗漏IYD仪器目视O压力释放阀定值正确完好无喷油4Y目视无载调压分接开关位置指示正确、无渗漏D/Y目视、仪器接地线(运行铁心接地电流)接地良好,无锈蚀W目视、仪器O2冷却器外观无渗漏、无堵塞W目视O冷却风机风扇无摩擦声、叶片无松动D/Y目视、耳听电机(温度

7、、声音)温度:W90C、声音:无杂音、其它:无异常(油温大于60时,应有三组冷却器运行)W目视、鼻闻、仪器O绝缘电阻20.5MY仪器潜油泵电机无渗漏,振动:0.1mm,温度:90oC,声音:无杂音W目视、耳听、仪器O绝缘电阻应20.5MQY仪器油流指示器油流指示正确D目视、O密封及运行情况无异味,密封良好,无过热W目视仪器O2冷却器总控制箱指示灯完好、指示正常W目视、仪器O操作把手位置正确,接线良好W目视、仪器接触器无异音W目视、仪器O继电器应正常W目视、仪器O设备(装置)名称扁履少加工期点检周D-天W-月油侵式变压器期标记Y-月丫-由8点检状E态标记O-运行U一停止U卜点检卜点检序号点检部位

8、、项目点检内容标准点检周期点检方法点检状态及分工容易劣化部位备注运行点检装备负荷开关应正常W/Y目视、仪器O端子排接线紧固,无过热W目视O密封情况密封良好Y目视、仪器O冷却器分控制箱热继电器及端子无过热、无异味、界线可靠W目视O密封情况密封良好W目视O本体上端子箱密封情况密封良好W目视O3设备外壳漆层漆膜无龟裂、起泡、剥落M目视O4低压侧封闭母线密封情况密封良好M目视O5其它集气盒无气体W目视O基础无下陷W目视O设备点检标准设备(装置名称干式变压器点检周期标记D-天W-周-月Y-年点检状态标记O-运行中点检-停止中点检序点检部位、项目点检内容标准点检点检方法点检状态及分工容易备注号周期运行点检

9、装备劣化部位1外部1.2.3.4.外观温度声音高压侧电缆箱体无变形、线圈和铁芯未过热、无异味不大于90均匀嗡嗡声无破损、未过热WWWW目视、手摸、鼻闻l!三耳听目视、仪器OOOO5.负荷未过负荷W目视、仪器O2内部1.2.3.4.5.6.线圈接线端子绝缘子引线、接地线铁芯铁芯夹件无变色、无变形、绝缘、直阻合格接线牢固、整齐无变色、无断裂无过热、无松脱无过热无过热、无松动YYYYW/YW/Y目视、仪器目视/工具目视、仪器目视/工具目觇目视/工具7.测温元件及温度表指示正确W/Y目视O设备点检标准设备(装置)名称发变组封母点检周期标记D-天W-周U-月Y-年点检状态标记O-运行中点检一停止中点检序

10、号点检部位、项目点检内容标准点检周期点检方法点检状态及分工容易劣化部位备注运行点检装备1封母外部外观无异常W目视O噪音、气味无异音、无异味W耳听、鼻闻O外罩短路板、接地板无过热、接触良好W目视O温度不大于70W目视、仪表O外罩密封件无老化、密封良好W目视O2封母内部导体无变形2Y目视绝缘子无断裂、清洁2Y目视软接头紧固2Y目视密封密封良好2Y目视设备点检标准设备(装置)名称1035kV隔离刀闸点检周期标记D-天W-周M-月Y-年点检状态标记O运车一停,冲点检匕中点检序号点检部位、项目点检内容标准点检周期点检方法点检状态及分工容易劣化部位备注运行点检装备1刀闸1.引线及端子2.瓷瓶外观无过热、无断股、螺栓紧-,-表面无污秽、无龟裂、无破损、W/3MW/Y目视、仪器目视O3.均压环无爬电痕迹、连接螺栓紧固螺丝紧固W/Y目视O4.刀闸触头位置刀闸臂处于水平状态,且动触头插入静触头的深度不小于W目视、仪器O2/35.触头温度(1次/季)无过热,温度不大于90。Y/3M目视、仪器6.控制箱密封情况密封良好7.各部螺拴连接无明显松动W目视O8.机械闭锁装置无松动,无变形,机械、电气W/Y目视
