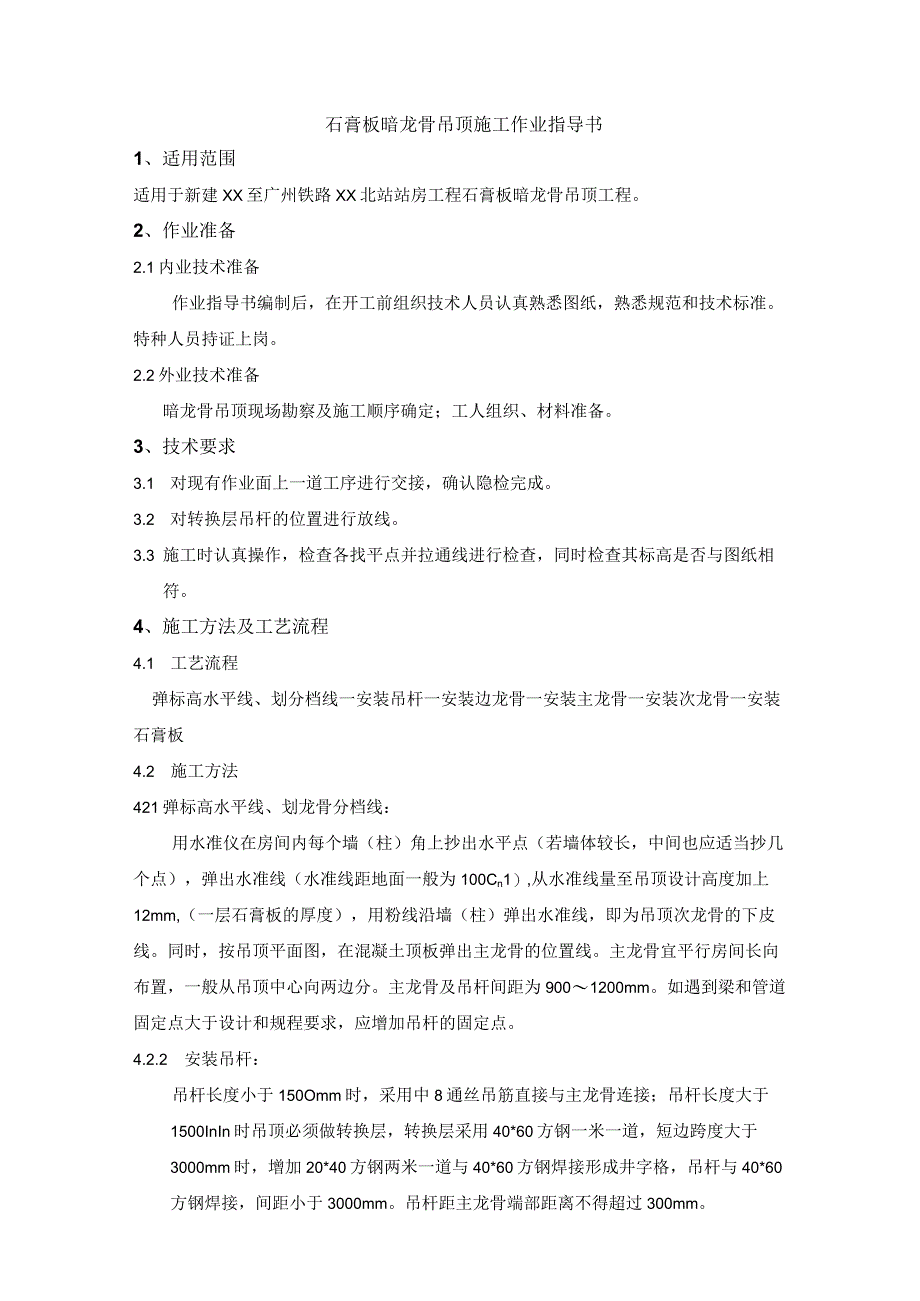

1、石膏板暗龙骨吊顶施工作业指导书1、适用范围适用于新建XX至广州铁路XX北站站房工程石膏板暗龙骨吊顶工程。2、作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真熟悉图纸，熟悉规范和技术标准。特种人员持证上岗。2.2外业技术准备暗龙骨吊顶现场勘察及施工顺序确定；工人组织、材料准备。3、技术要求3.1 对现有作业面上一道工序进行交接，确认隐检完成。3.2 对转换层吊杆的位置进行放线。3.3 施工时认真操作，检查各找平点并拉通线进行检查，同时检查其标高是否与图纸相符。4、施工方法及工艺流程4.1 工艺流程弹标高水平线、划分档线一安装吊杆一安装边龙骨一安装主龙骨一安装次龙骨一安装石膏板
2、4.2 施工方法421弹标高水平线、划龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为100Cn1）,从水准线量至吊顶设计高度加上12mm,（一层石膏板的厚度），用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置线。主龙骨宜平行房间长向布置，一般从吊顶中心向两边分。主龙骨及吊杆间距为9001200mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。4.2.2 安装吊杆：吊杆长度小于150Omm时，采用中8通丝吊筋直接与主龙骨连接；吊杆长度大于1500InIn

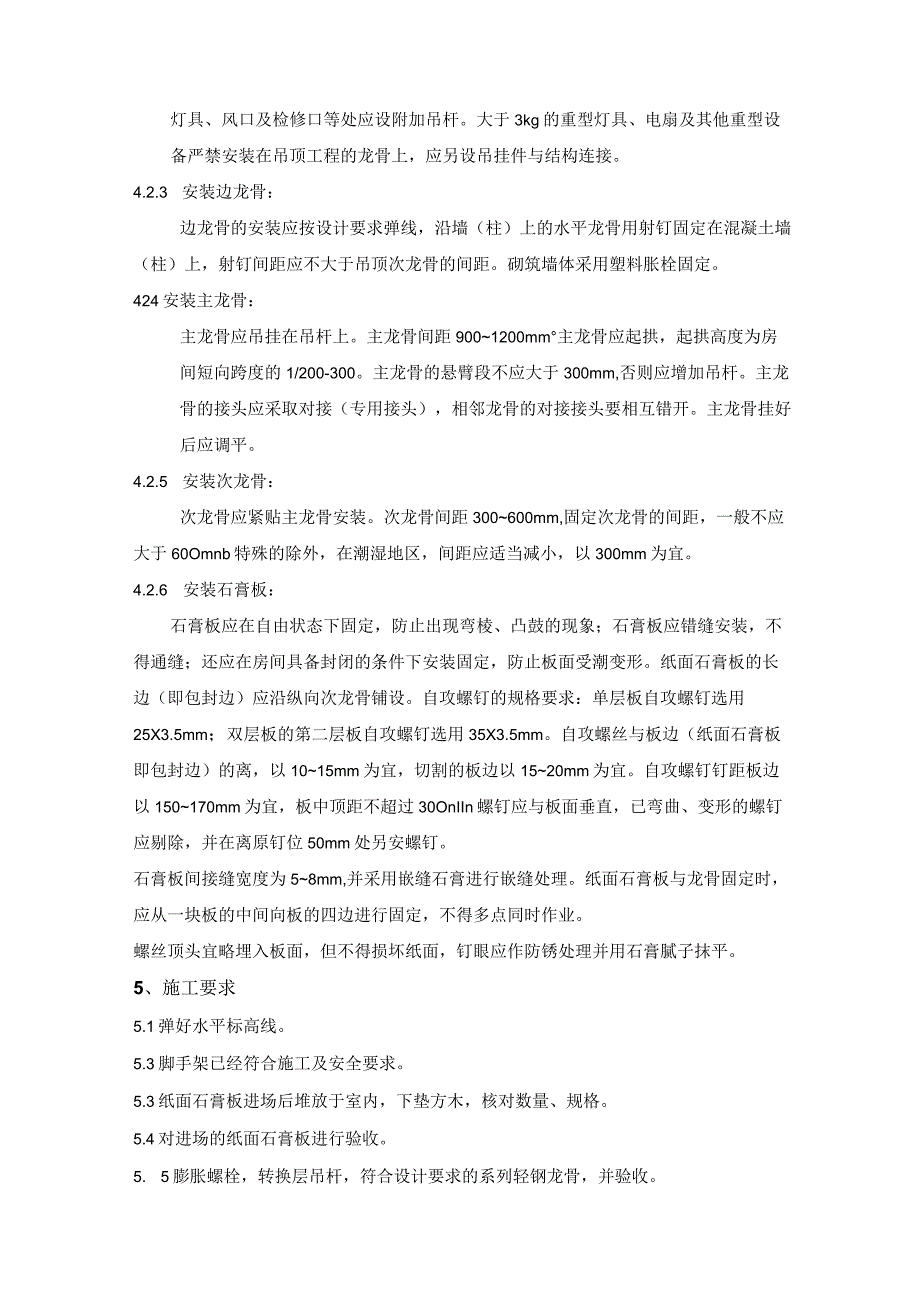

3、时吊顶必须做转换层，转换层采用40*60方钢一米一道，短边跨度大于3000mm时，增加20*40方钢两米一道与40*60方钢焊接形成井字格，吊杆与40*60方钢焊接，间距小于3000mm。吊杆距主龙骨端部距离不得超过300mm。灯具、风口及检修口等处应设附加吊杆。大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。4.2.3 安装边龙骨：边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨用射钉固定在混凝土墙（柱）上，射钉间距应不大于吊顶次龙骨的间距。砌筑墙体采用塑料胀栓固定。424安装主龙骨：主龙骨应吊挂在吊杆上。主龙骨间距9001200mm主龙骨应起
4、拱，起拱高度为房间短向跨度的1/200-300。主龙骨的悬臂段不应大于300mm,否则应增加吊杆。主龙骨的接头应采取对接（专用接头），相邻龙骨的对接接头要相互错开。主龙骨挂好后应调平。4.2.5 安装次龙骨：次龙骨应紧贴主龙骨安装。次龙骨间距300600mm,固定次龙骨的间距，一般不应大于60Omnb特殊的除外，在潮湿地区，间距应适当减小，以300mm为宜。4.2.6 安装石膏板：石膏板应在自由状态下固定，防止出现弯棱、凸鼓的现象；石膏板应错缝安装，不得通缝；还应在房间具备封闭的条件下安装固定，防止板面受潮变形。纸面石膏板的长边（即包封边）应沿纵向次龙骨铺设。自攻螺钉的规格要求：单层板自攻螺钉
5、选用25X3.5mm；双层板的第二层板自攻螺钉选用35X3.5mm。自攻螺丝与板边（纸面石膏板即包封边）的离，以1015mm为宜，切割的板边以1520mm为宜。自攻螺钉钉距板边以150170mm为宜，板中顶距不超过30OnIIn螺钉应与板面垂直，已弯曲、变形的螺钉应剔除，并在离原钉位50mm处另安螺钉。石膏板间接缝宽度为58mm,并采用嵌缝石膏进行嵌缝处理。纸面石膏板与龙骨固定时，应从一块板的中间向板的四边进行固定，不得多点同时作业。螺丝顶头宜略埋入板面，但不得损坏纸面，钉眼应作防锈处理并用石膏腻子抹平。5、施工要求5.1弹好水平标高线。5.3脚手架已经符合施工及安全要求。5.3纸面石膏板进场

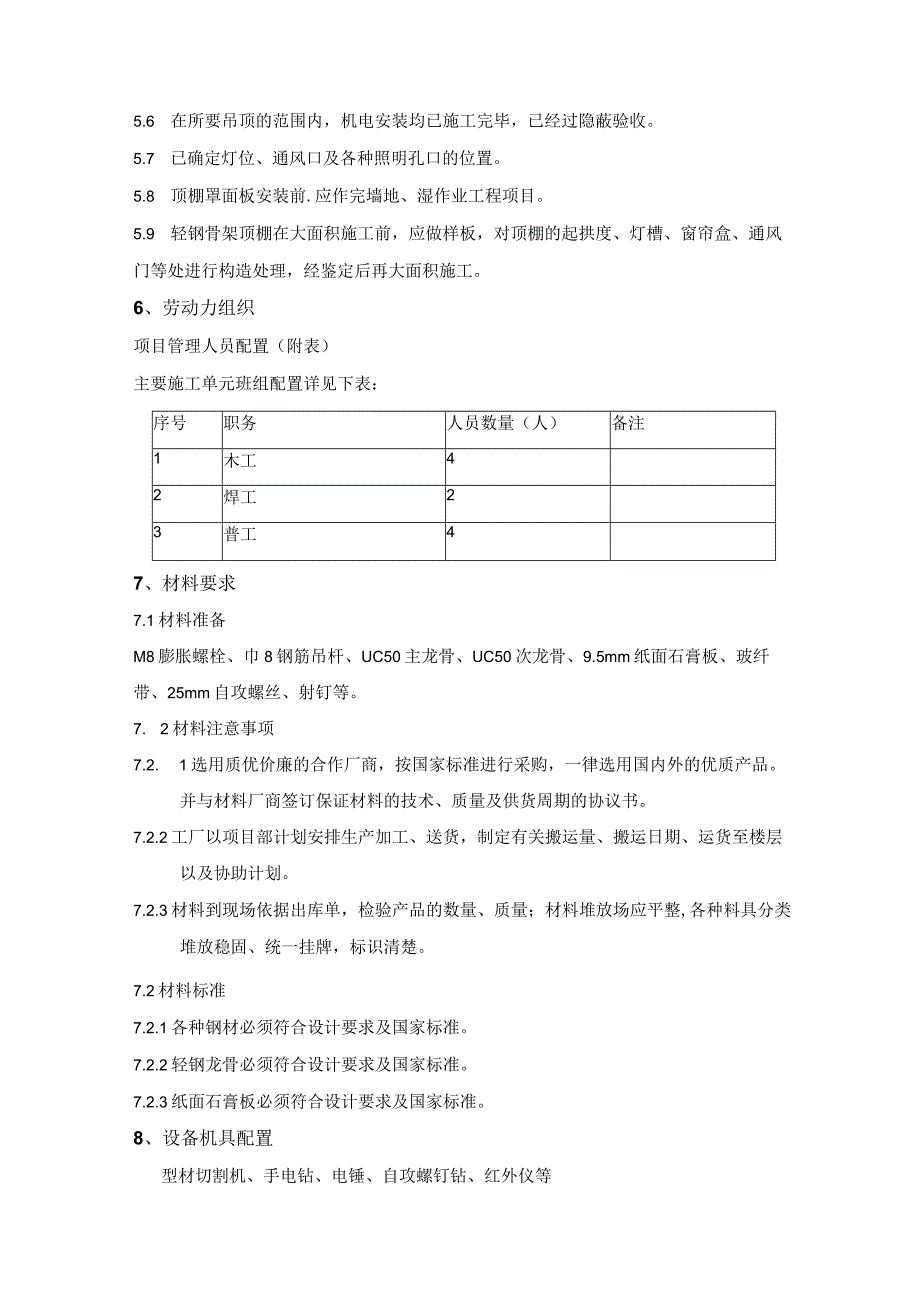

6、后堆放于室内，下垫方木，核对数量、规格。5.4对进场的纸面石膏板进行验收。5. 5膨胀螺栓，转换层吊杆，符合设计要求的系列轻钢龙骨，并验收。5.6 在所要吊顶的范围内，机电安装均已施工完毕，已经过隐蔽验收。5.7 已确定灯位、通风口及各种照明孔口的位置。5.8 顶棚罩面板安装前.应作完墙地、湿作业工程项目。5.9 轻钢骨架顶棚在大面积施工前，应做样板，对顶棚的起拱度、灯槽、窗帘盒、通风门等处进行构造处理，经鉴定后再大面积施工。6、劳动力组织项目管理人员配置（附表）主要施工单元班组配置详见下表：序号职务人员数量（人）备注1木工42焊工23普工47、材料要求7.1材料准备M8膨胀螺栓、巾8钢筋吊杆
7、、UC50主龙骨、UC50次龙骨、9.5mm纸面石膏板、玻纤带、25mm自攻螺丝、射钉等。7. 2材料注意事项7.2. 1选用质优价廉的合作厂商，按国家标准进行采购，一律选用国内外的优质产品。并与材料厂商签订保证材料的技术、质量及供货周期的协议书。7.2.2工厂以项目部计划安排生产加工、送货，制定有关搬运量、搬运日期、运货至楼层以及协助计划。7.2.3材料到现场依据出库单，检验产品的数量、质量；材料堆放场应平整,各种料具分类堆放稳固、统一挂牌，标识清楚。7.2材料标准7.2.1各种钢材必须符合设计要求及国家标准。7.2.2轻钢龙骨必须符合设计要求及国家标准。7.2.3纸面石膏板必须符合设计要求
8、及国家标准。8、设备机具配置型材切割机、手电钻、电锤、自攻螺钉钻、红外仪等9、质量控制及检验：9.1 吊杆、龙骨位置正确，安装牢固。罩面板无脱层、翘曲、折裂、缺棱掉角,安装牢固。9.2 检修应预留，洞口周围应增加横撑龙骨，严禁在面板安装后开洞。9.3 轻钢骨架顺直，吊挂件、连接件符合要求。9.4 罩面板表面平整、洁净、颜色一致。9.5 允许偏差：项次项类项目允许偏差mm检验方法14fr间距2尺量2ZC平直3尺量3骨起拱高度3拉线尺量4四周水平35尺量5表面平整32M靠尺6年接缝平直3拉5M线7面接缝高低1直尺8板顶棚四周水平3拉线、安全及闩不保要求J10.1安全要求10.Ll加强对作业人员的安
9、全、环境意识教育，严格遵守公司关于环境、职业健康、安全作业指导书的有关规定。10.L2现场要有明显的防火宣传标志。每月对职工进行一次治安、防火教育，培训义务消防队。定期组织防火工作检查，建立防火工作档案；10.L3施工现场要配备足够的消防器材并做到布局合理，经常维护、保养，采取防冻保温措施，保证消防器材灵敏有效；10.1.4施工现场进水干管直径不少于100mm,消火栓处昼夜要设有明显标志,配备足够的水龙头，周围3m内，不准存放任何物品;10.1.5使用电气设备，必须采取严格的防火措施，指定防火负责人，配备灭火器材，确保施工安全；10.L6施工现场严禁吸烟。必要时，应设有防火措施的吸烟室；10.
10、1.7施工现场，未经保卫部门批准不得使用电热器具；10.1.8电气设备要有防火安全措施；10.1.9各类电气设备、线路不准超负荷使用，接头须接实、接牢，以免线路过热或打火短路，发现问题立即修理；10.1.10穿墙电线和靠近易燃物的电线穿管保护，灯具与易燃物一般应保持30Cin间距，大功率灯泡要加大间距。工地内不准使用碘铝灯。10.2环保要求10.2.1施工过程中产生的石膏板碎板及废料分类要运到指定地方集中处理。10. 2.2石膏板包装纸统一回收。10.1. 3不允许用台锯切割纸面石膏板，防止粉尘污染环境。IIn成品保护11.1 轻钢骨架及罩面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、
11、龙骨不准固定在通风管道及其他设备上。11.2 轻钢骨架、罩面板及其它吊顶材料在进场后必须及时入场，而且在存放使用过程中，严格管理，做到不变形、不受潮、不生锈。11.3 工程中已安装好的门、己施工完毕的地面、墙面等，在施工顶棚时应注意成品保护，防止污损。11.4 现场必须配备灭火器，防止火灾。11.5 为保护成品，罩面板安装须在顶棚内管道、试水、保温等一切工序全部验收后进行。11.6 设专人负责成品保护工作，发现有保护设施损坏的，要及时恢复。11.7 工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确定，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
