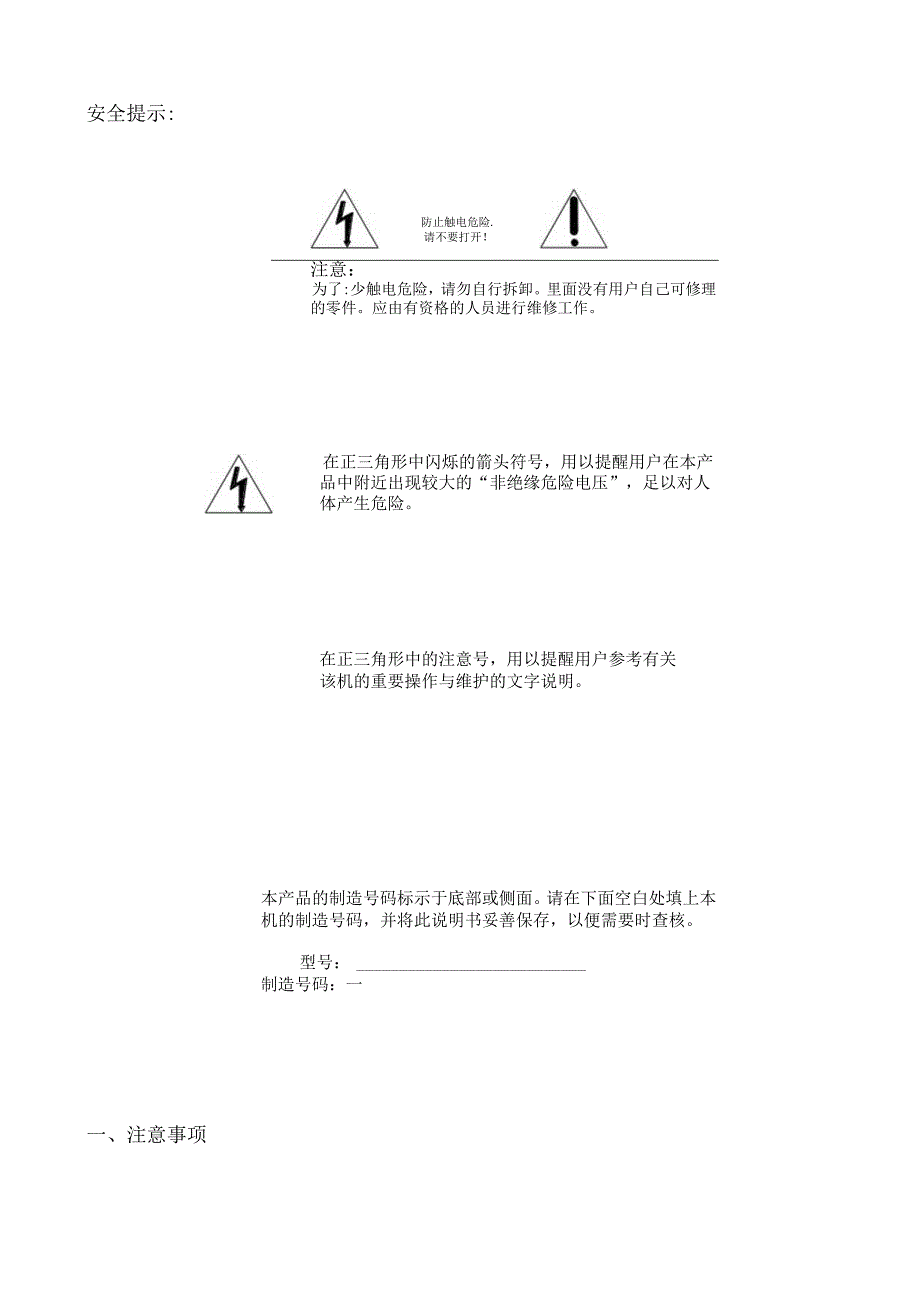

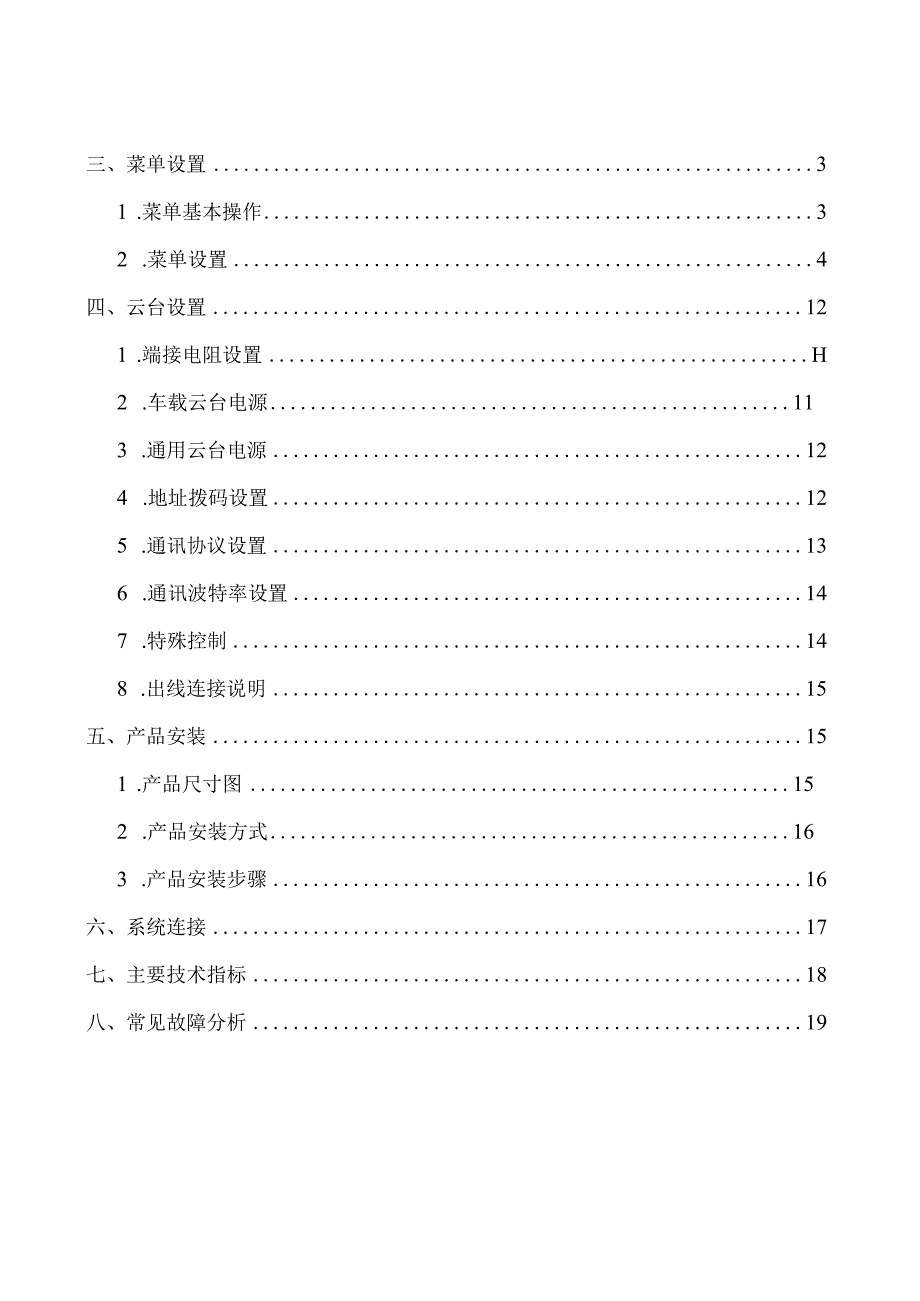

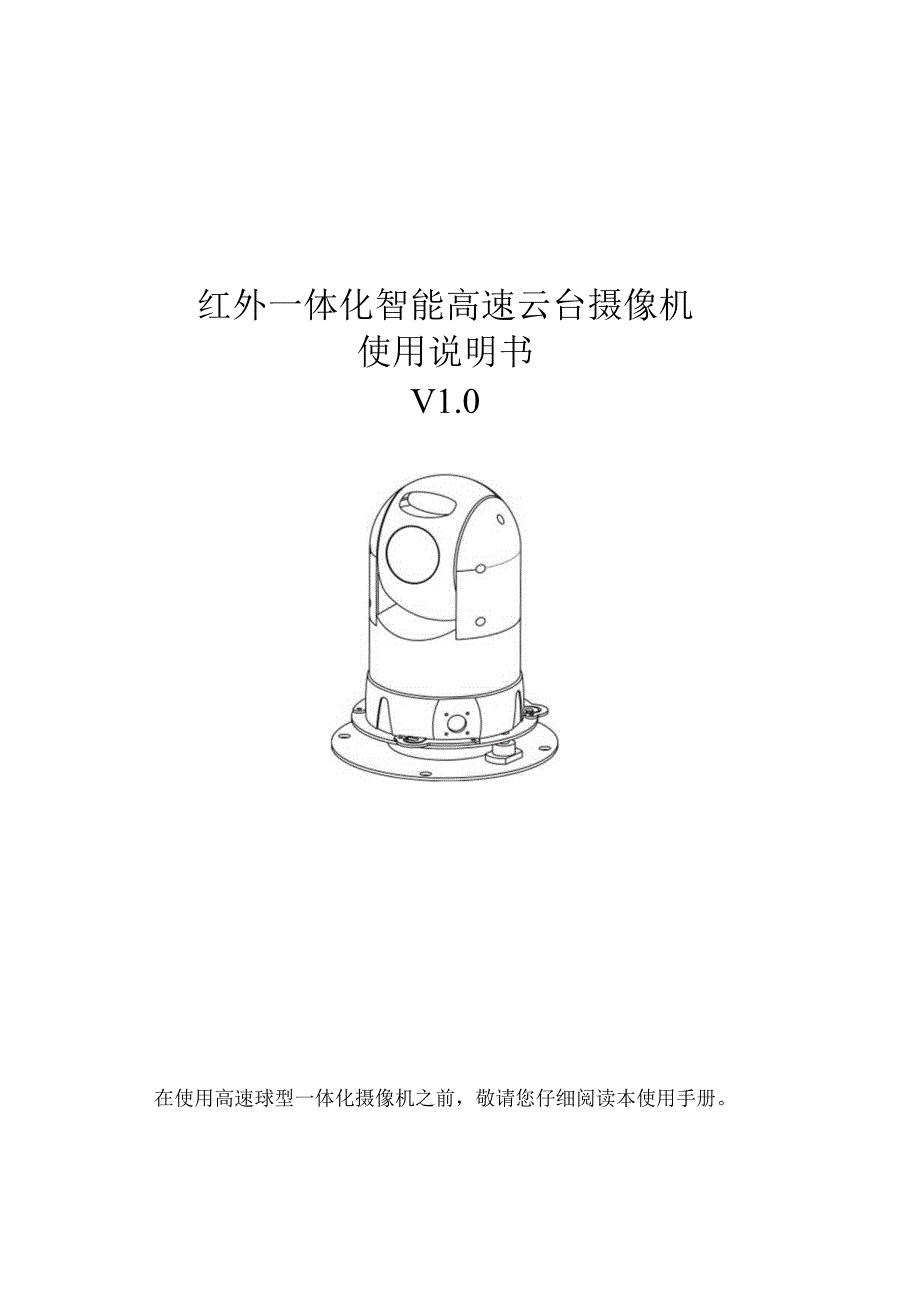

1、红外一体化智能高速云台摄像机使用说明书V1.0在使用高速球型一体化摄像机之前，敬请您仔细阅读本使用手册。安全提示:防止触电危险.请不要打开！注意：为了:少触电危险，请勿自行拆卸。里面没有用户自己可修理的零件。应由有资格的人员进行维修工作。在正三角形中闪烁的箭头符号，用以提醒用户在本产品中附近出现较大的“非绝缘危险电压”，足以对人体产生危险。在正三角形中的注意号，用以提醒用户参考有关该机的重要操作与维护的文字说明。本产品的制造号码标示于底部或侧面。请在下面空白处填上本机的制造号码，并将此说明书妥善保存，以便需要时查核。型号：制造号码：一一、注意事项三、菜单设置31 .菜单基本操作32 .菜单设置
2、4四、云台设置121 .端接电阻设置H2 .车载云台电源113 .通用云台电源124 .地址拨码设置125 .通讯协议设置136 .通讯波特率设置147 .特殊控制148 .出线连接说明15五、产品安装151 .产品尺寸图152 .产品安装方式163 .产品安装步骤16六、系统连接17七、主要技术指标18八、常见故障分析19一、注意事项1 .在安装使用本产品之前，首先请仔细阅读本说明书。2 .球机使用电源有DC12V。球机输入额定电压会在球机底座或相应的地方标明。3 .内部为精密光学及电子元器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，否则可能对产品造成损坏。4 .请不要
3、自行拆卸产品内部器件，以免影响使用，里面没有用户自行维修的零件。5 .使用中必须遵守各项电气安全标准，配用本机自带的专用电源。RS-485控制信号及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。6 .不要在超出限定的温度、湿度或电源规格的状态下使用本产品。7 .不管摄像机电源是否接通，不要将摄像机瞄准太阳或极光亮的物体，不要将摄像机长时间瞄准或监视光亮的静止物体。8 .镜头上如果粘有尘灰，请使用专用镜头纸擦拭。本产品是集高清晰度彩色摄像机、万向变速云台、红外辅助照明、多功能解码器、字符叠加、报警输入/输出于一体的高科技监控产品。最大限度地减少了系
4、统部件之间的连接，提高了系统的可靠性。同时也便于安装和维护，具有外形美观、轻巧灵便、操作简单等优点。1 .集成多协议解码器a.内置解码器，集成多种协议，最多可集成16种通讯协议，通讯波特率可调，通过云台内部的简单拨码，即可与多种常用系统兼容，通用性极强。b.RS485串行控制；云台地址1-1023。2 .集成全方位云台a.水平360无限位旋转，手动转动速度从0120/s连续调整；垂直方向转动范围-2090,手动转速达60/sb.低速运行平稳、超低噪声、画面无抖动。C.实现全方位无盲点监视，定位精度达0.1。3 .智能化程度高1 .可存储多达128个预置位。数据断电记忆。2 .支持两点间水平扫描
5、。扫描速度可以修改，线扫方位可自由选择。通过设置，云台可以在任意两点间来PI扫描。3 .六组可编程巡视轨迹。每组巡视轨迹包括16个预置位，每个预置位滞留的时间分别可调。4 .三条轨迹自学习。每条轨迹的时间大于2分钟。系统能模拟出用户在120秒内操作的PTZ路线，数据断电记忆。5 .长焦限速功能。云台能根据摄像机当前的倍率自动调整其手动控制速度。摄像机的放大倍数越大,其手动控制速度越慢，以保证能够快速准确搜索目标。6 .多语言设计。支持5种语言OSD菜单、信息显示。显示云台的地址、预置位标题等信息。7 .温度显示和控制。用户自行设定温度范围，云台自动恒温控制，云台温度显示在屏幕上。8 .内置实时
6、时钟。可定时启动用户设定的功能。每天可设定4个任务。9 .内置方向指示器。用户设定北方位置后，云台将自动计算出其它方位并显示。10 .上电恢复功能。云台可自动恢复到断电前的状态，避免重新来电后繁琐的手工操作。11 .密码保护。增加系统的安全性，避免不熟悉人员的误操作。12 .内置雨刮器。有效保证雨天图像清晰、细腻。13 .远程地址修改。可通过RS485进行地址修改。远程地址修改遵循以下原则：拨码开关所拨的地址我们称为“硬地址（HID）”，通过远程修改的地址我们成为“软地址（SID）”。出厂时，硬地址和软地址是相同的（假如HID=SID=OOi）,如果通过RS485将SID改为002,则当前控制
7、器上必须选择2号云台,才能控制本产品，且断电后地址是记忆的。如果改变地址拨码开关的状态,使HlD=O03,此时软地址和硬地址一起更改成003,即HID=SID=003;14 .角度显示。云台角度显示功能，包括水平角度、上下角度、摄像机倍率、云台方位。4 .摄像机功能：实际功能参考摄像机：a.焦距控制模式:用户可根据实际情况将焦距“拉近”或“推远”。b.倍率控制:用户可根据实际情况将镜头“拉近”或“推远二c.背光补偿:当被照物体背景太暗、显示不清时，用户可根据实际需要打开背光补偿。d.臼平衡:当显示器图像出现颜色失真时，用户可通过命令设置各种模式，有6种模式可供选择：室内模式室外模式触发模式白平
8、衡自动跟踪ATW手动自动模式。e.AE模式:手动/自动设置。f.低照度设置:-般情况下摄像机工作在自动状态，当环境亮度低于ILUX时，摄像机会自动切换到零照度状态，也可用手动方式使摄像机处于零照度状态。g.摄像机其它功能可以通过系统菜单进行控制。5 .红外控制a.红外控制一般处于自动状态，红外自动跟随摄像机低照度的开启/关闭而打开或关闭。b.摄像机模式有三种，分别是白天模式、黑夜模式、自动模式。在白天模式下，红外灯关闭。在黑夜模式下红外灯打开；在自动模式下，红外灯和摄像机的低照度模式同步自动打开或关闭。c.正常情况下，红外灯的可视照射距离是80米。三、菜单设置1 .菜单基本操作1.1 云台上电
9、与自检。云台上电后会执行自检动作，以获得正常运行时所需要的数据。自检完毕后，屏幕会出现系统相关信息，如下所示：CAMERA S/N:260(XX)lCAMERA ID :001 PROTOCOL TELCO-PD 且我l用宴AFR嘘面RRS N1ODL . :S49P VERSION r2.()0A云台出厂序列号A云台地址控制协议通信波特率摄像机类型云台版本1.2 调用主菜单和退出菜单。用控制键盘或矩阵通过调用第64号或95号预置位命令，或者4秒内连续两次调用1号预置位可以打开设置主菜单。通过设置第64号预置位或者在主菜单下执行“退出”选项均可以退出主菜单。1. 3键盘基本操作OPEN进入下一
10、级菜单CLOSE返回上一级菜单【摇杆向上】向上选择菜单选项【摇杆向下】向下选择菜单选项【摇杆向左】【摇杆向右】执行当前的菜单选项或减小当前菜单选项的值打开子菜单或执行当前的菜单选项或增加当前菜单选项的值。2.菜单设置MAINMENU主菜单系统设置：设置云台的基本信息。主菜中显示设置：设置云台字符显示信息。Iv系统设苴 2显示设置 3.摄像机设置 4.云台设置 5.遮藏设置 6.高级设置 7.系统且位 8.退山摄像机设置：设置摄像机的参数。云台设置遮蔽设置高级设置系统复位设置云台控制状态。设置云台监控隐私遮蔽参数。云台高级选项设置。云台复位。退出：退出主菜单。系统设置1.11.系统信息1. 1.
11、2.备用选项3.长焦限速：开1. 1.4.低功消：开5.低照度门限值 Ol1. 1.6.备用选项7.备用选项8.备用选项9.返回上级菜单1. L.81系统信息:备用选项:长焦限速:234SYSTEM SETUP系统设置显示云台基本信息，和开机显示信息一样。系统保留选项，用户不能设置。开/关。默认为开。云台根据当前倍率自动调整手动控制最高运行速度。低功消：开/关。默认为开。当设置为开时，云台停止运行时电机锁止力矩自动减小，云台处于省电模式，可有效减小云台发热量;当设置为关时，云台停止运行时电机锁止力矩和运行时一样，可防止云台晃动，一般车载上使用。1.1.5低照度门限值：01T5 （值越高，越晚转
12、到黑夜模式）。1.1.6备用选项：系统保留选项,用户不能设置。1.1.7备用选项：系统保留选项,用户不能设置。1.1.8备用选项：系统保留选项,用户不能设置。1.1.9返回上级菜单。显示设置I.#址显示2 .角度显示3 .预置位标题显示4 . V云台标题显示5 .备用选项6 .返回上级菜单1.2DISPLAYSETUP显示设置1.2.1 地址显示设置1. 2.1.1地址显示：开/关。默认为开。1.2.2.2 显示位置：左上角/右上角/右下角/左下角可选。默认为左上角。1.2.2.3 返回上级菜单：退出当前菜单页地址显示1 .地址显示：开2 .显示位置：左上角3 .返回上级菜单显示设置1.地址显
13、示2 .A度显不3 .预置位标题显示4 .缶台标题显示5 .管用选项6 .返回上级菜单角度显示1.角度显示：关2.显示位置：顶部3.返回上级菜单显示设置1.2.2角度显示设置1.2.2.1角度显示：开/关/自动清除显示三个选项。默认为关。当设置为“自动清除显示“时，有控制云台动作时，角度会显示，停止云台控制4秒后显示消失。1.2.2.2显示位置：顶部/底部可选。默认为顶部。1.2.2.3返回上级菜单：退出当前菜单页.地址显示2 .角度显示3预置位标题显示4v云台标题显示5 .备用选项6 .返回上级菜服1.2.3I预置位标题显示设置1.2.3.1显示开关：开/关。默认为关。1.2.3.2显示位置
14、：顶部/底部可选。默认为顶部。1.2.3.3返回上级菜单：退出当前菜单页预置位标题显示1 .显示开关：开2 .显示位置：顶部3 .返回上级菜单显示设置1.V地址显示2 .角度显示3预置位标题显示4 .云台标题显示5 .备用选项6 .返回上级菜单1.2.4云台标题显示设置1.2.4.1显示开关：开/关。默认为关。1.2.4.2显示位置：顶部/底部可选。默认为顶部。1.2.4.3返回上级菜单：退出当前菜单页云台标题显示1.显示开关：关2.显示位置：3.返回上级菜单顶部摄像机设性1 .数字变倍：关2 .屏显：关3 .手动联动：聚焦光圈自动4 .低照度：自动5 .背光补偿：关6 .变倍速度： Ol7 .帧累积：关8像机高级设置9 .返回上级菜服摄像机高级设置1 .曝光模式：自动快门速度：选项空
