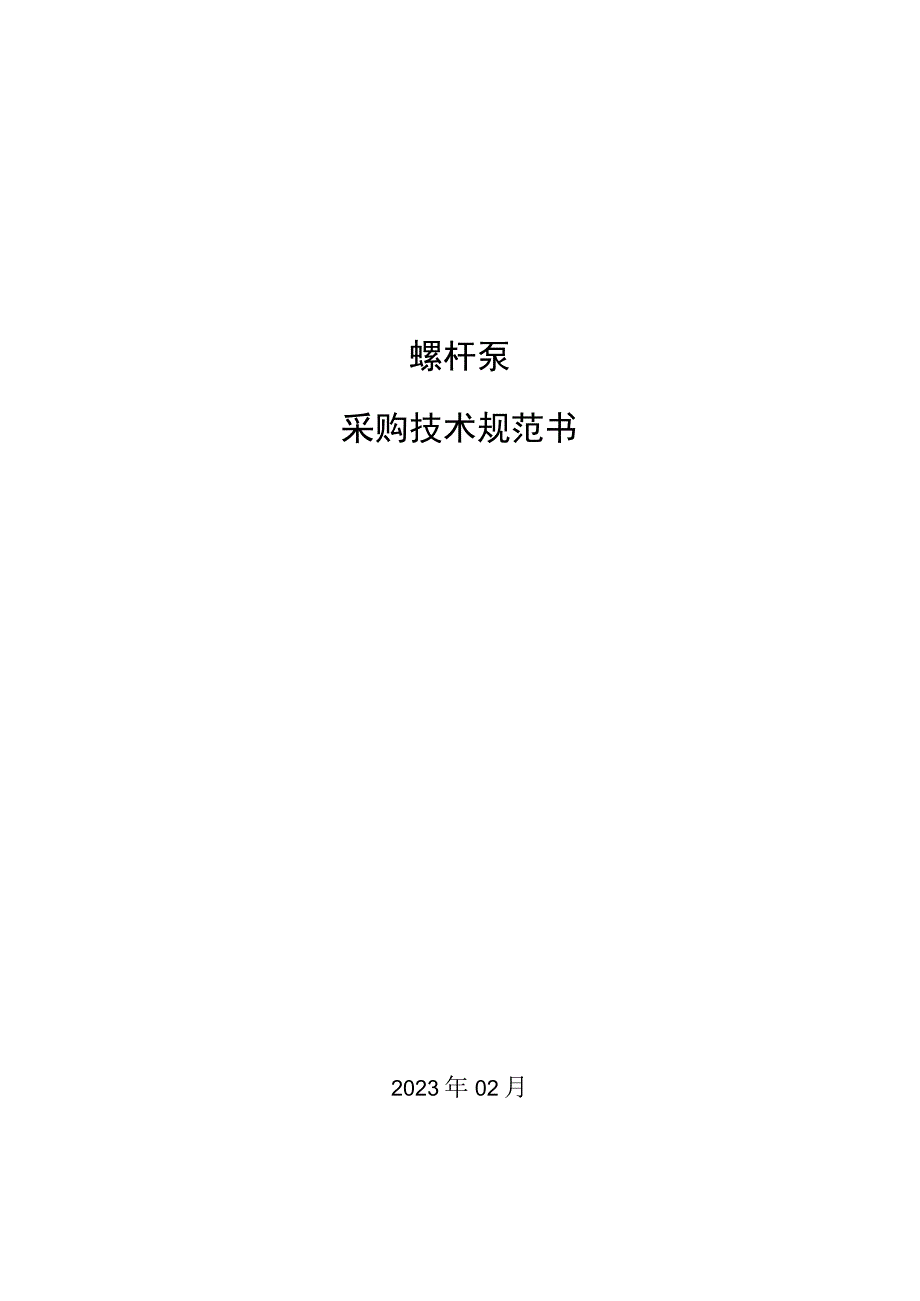

螺杆泵采购技术规范书.docx_第1页
第1页 / 共5页

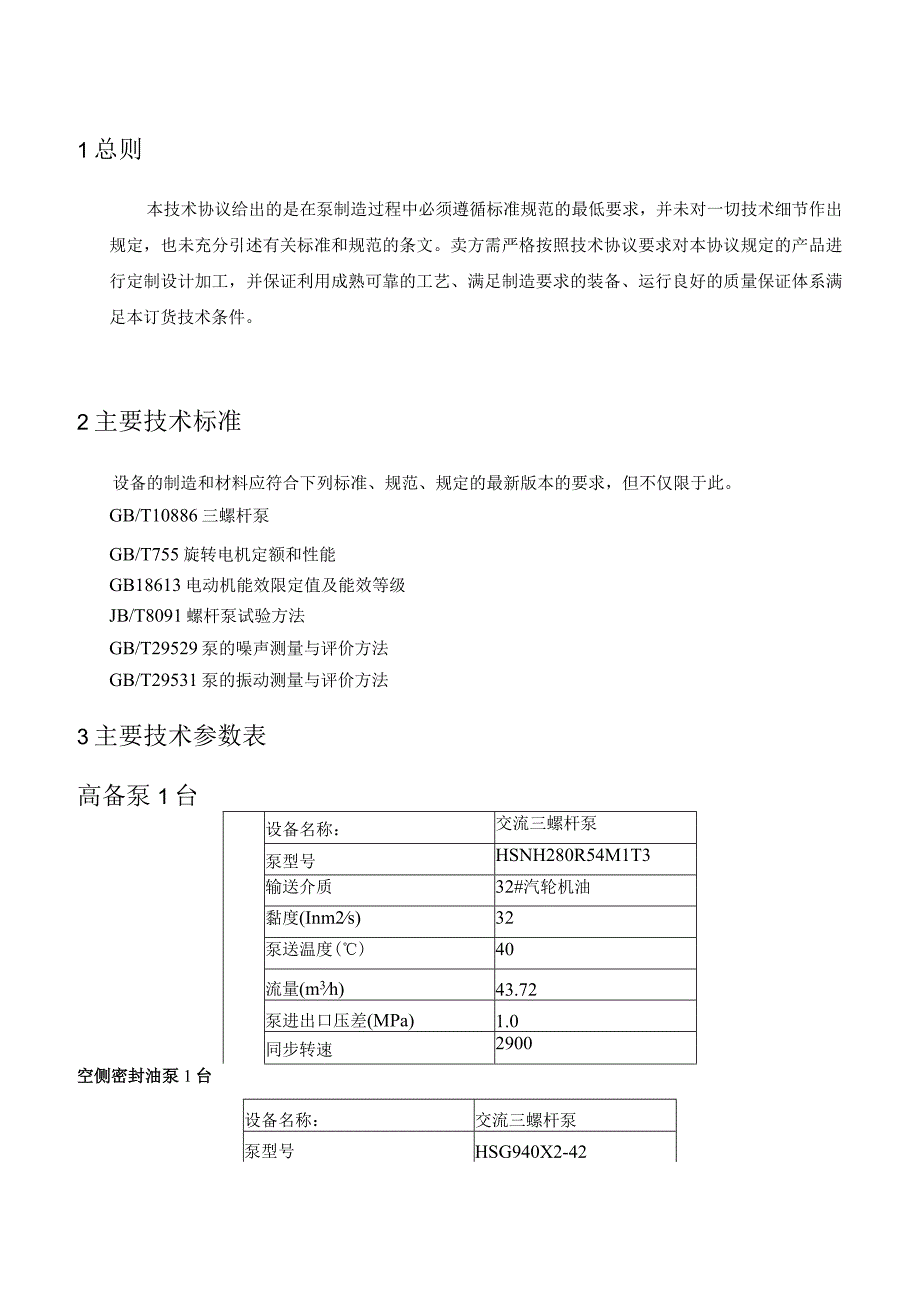

螺杆泵采购技术规范书.docx_第2页
第2页 / 共5页

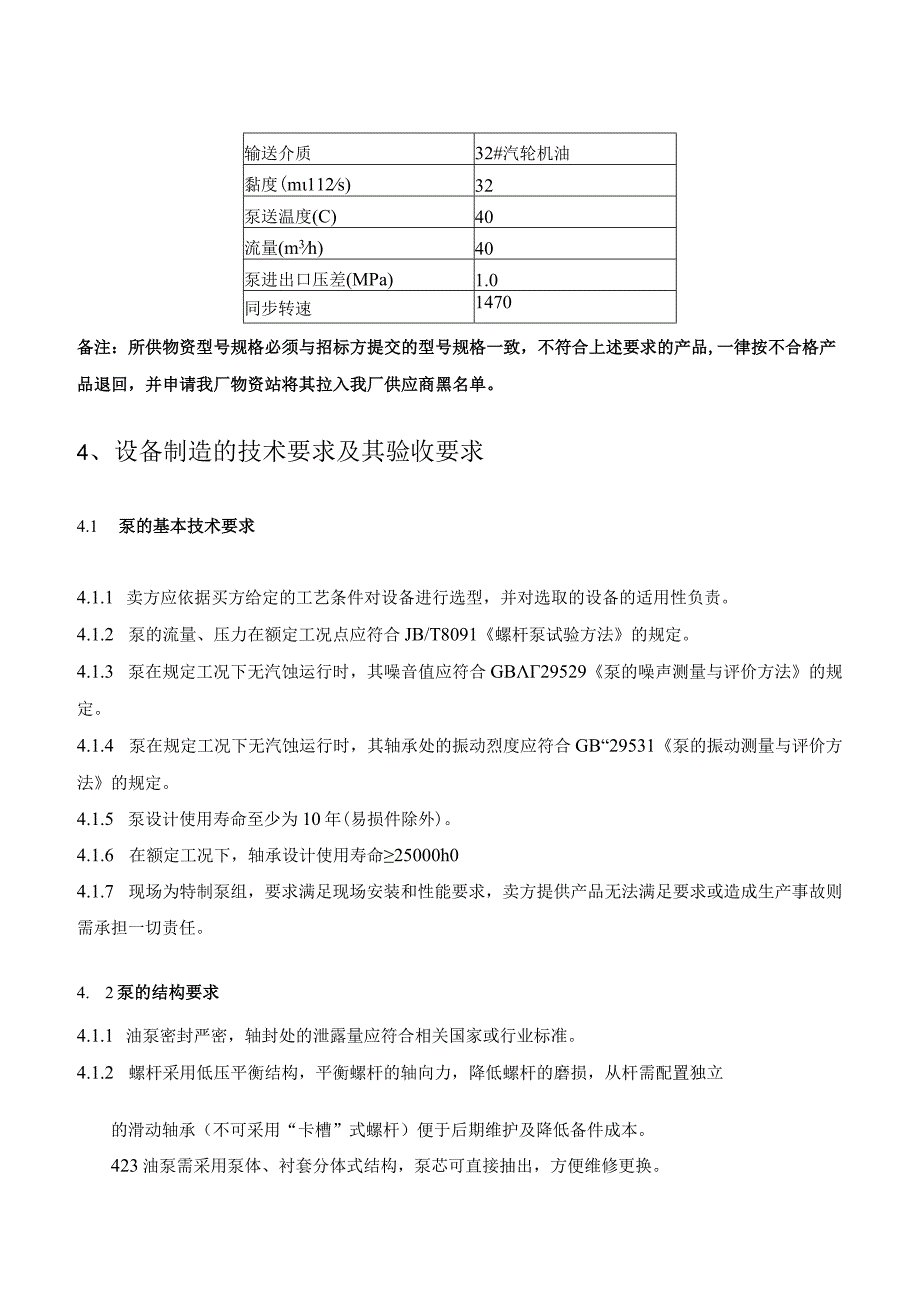

螺杆泵采购技术规范书.docx_第3页
第3页 / 共5页
螺杆泵采购技术规范书.docx_第4页
第4页 / 共5页
螺杆泵采购技术规范书.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《螺杆泵采购技术规范书.docx》由会员分享,可在线阅读,更多相关《螺杆泵采购技术规范书.docx(5页珍藏版)》请在第壹文秘上搜索。

1、螺杆泵采购技术规范书2023年02月1总则本技术协议给出的是在泵制造过程中必须遵循标准规范的最低要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。卖方需严格按照技术协议要求对本协议规定的产品进行定制设计加工,并保证利用成熟可靠的工艺、满足制造要求的装备、运行良好的质量保证体系满足本订货技术条件。2主要技术标准设备的制造和材料应符合下列标准、规范、规定的最新版本的要求,但不仅限于此。GB/T10886三螺杆泵GB/T755旋转电机定额和性能GB18613电动机能效限定值及能效等级JB/T8091螺杆泵试验方法GB/T29529泵的噪声测量与评价方法GB/T29531泵的振动测量

2、与评价方法3主要技术参数表高备泵1台设备名称:交流三螺杆泵泵型号HSNH280R54M1T3输送介质32#汽轮机油黏度(Inm2s)32泵送温度()40流量(m3h)43.72泵进出口压差(MPa)1.0同步转速2900空侧密封油泵1台设备名称:交流三螺杆泵泵型号HSG940X2-42输送介质32#汽轮机油黏度(m112s)32泵送温度(C)40流量(m3h)40泵进出口压差(MPa)1.0同步转速1470备注:所供物资型号规格必须与招标方提交的型号规格一致,不符合上述要求的产品,一律按不合格产品退回,并申请我厂物资站将其拉入我厂供应商黑名单。4、设备制造的技术要求及其验收要求4.1 泵的基本

3、技术要求4.1.1 卖方应依据买方给定的工艺条件对设备进行选型,并对选取的设备的适用性负责。4.1.2 泵的流量、压力在额定工况点应符合JB/T8091螺杆泵试验方法的规定。4.1.3 泵在规定工况下无汽蚀运行时,其噪音值应符合GB29529泵的噪声测量与评价方法的规定。4.1.4 泵在规定工况下无汽蚀运行时,其轴承处的振动烈度应符合GB“29531泵的振动测量与评价方法的规定。4.1.5 泵设计使用寿命至少为10年(易损件除外)。4.1.6 在额定工况下,轴承设计使用寿命25000h04.1.7 现场为特制泵组,要求满足现场安装和性能要求,卖方提供产品无法满足要求或造成生产事故则需承担一切责

4、任。4. 2泵的结构要求4.1.1 油泵密封严密,轴封处的泄露量应符合相关国家或行业标准。4.1.2 螺杆采用低压平衡结构,平衡螺杆的轴向力,降低螺杆的磨损,从杆需配置独立的滑动轴承(不可采用“卡槽”式螺杆)便于后期维护及降低备件成本。423油泵需采用泵体、衬套分体式结构,泵芯可直接抽出,方便维修更换。4.2.4 油泵尽量采用低汽蚀余量的油泵。4.2.5 相同型号的泵相同零件部件应可互换。4.2.6 3泵的材质要求零部件名称材料及工艺要求备注泵体灰铁长期生产,模具稳定的产品衬套1、铜铝合金2、必须采用数控加工中心一次装夹加工成型螺杆1、40Cr2、必须进行表面硬化处理,表面硬度不低于500HV

5、3、螺杆型面必须通过数控型面磨床最终成型,不允许通过铳削成型,保证精度达到国际先进的0.005mm量级。5技术资料及交付进度卖方应随机提供给买方的文件(应包含但不限于):D泵组外形图,包括外形尺寸、连接尺寸等。2)激光对中报告。3)泵说明书及合格证。6供货范围及周期序号名称规格及型号单位备注1交流三螺杆泵HSNH280R54M1T3台底座、联轴器、安全罩及紧固件套/台2交流三螺杆泵HSG940X2-42台底座、联轴器、安全罩及紧固件套/台供货方承诺,自商务合同签订后30天内,将采购的物资送至买方仓库。7质保期及售后服务承诺7.1 卖方应保证其提供的合同设备是全新的、未使用的、采用最佳材料,并在各个方面符合本协议书规定的质量、规格和性能要求。7.2 质保期为设备在投运后12个月,卖方对提供的设备在质保期内对产品实行三包,并承诺一旦发生质量问题,卖方承担责任并负责无偿地及时为买方进行修复或更换损坏的零部件或整机。卖方保证做到及时响应、及时处理买方提出的问题。8罚则8.1 如若供应商所供货物不能达到以上所有资质及技术要求,视供应商为不合格供应商,将以退货处理,并将供应商拉入不诚信供应商黑名单。8.2 不能按照供货周期供货的,每延迟1天扣款1000元,如延迟3天及以上的取消订单,将供应商拉入黑名单。
