1、设计最小竖曲线半径:路面设计荷载:防洪标准:地震烈度:道路净高:停车视距:设计年限:3.2平纵线形设计R凹2100米,R凸2100米公路-11级涵洞(25年一遇)地震烈度为6度4.5m15m8年项目设计起点位于松花村养猪场,止点位于恺之峰旅游区宾馆大门。本工程油化道路全长426.5m,公路现状宽度为56米,路基、路面、边沟及路缘均已成型,平曲线最小半径15米,平面按照现有公路线形进行设计,经现场踏勘,道路纵坡满足设计规范要求,高程参照现有路基高程进行控制。3.3横断面设计本项目路面油化设计宽度按原老路路面宽度设计,其横断面布置如下图。uew-*rsff!三mtwwij三w*1.0-2.02性J

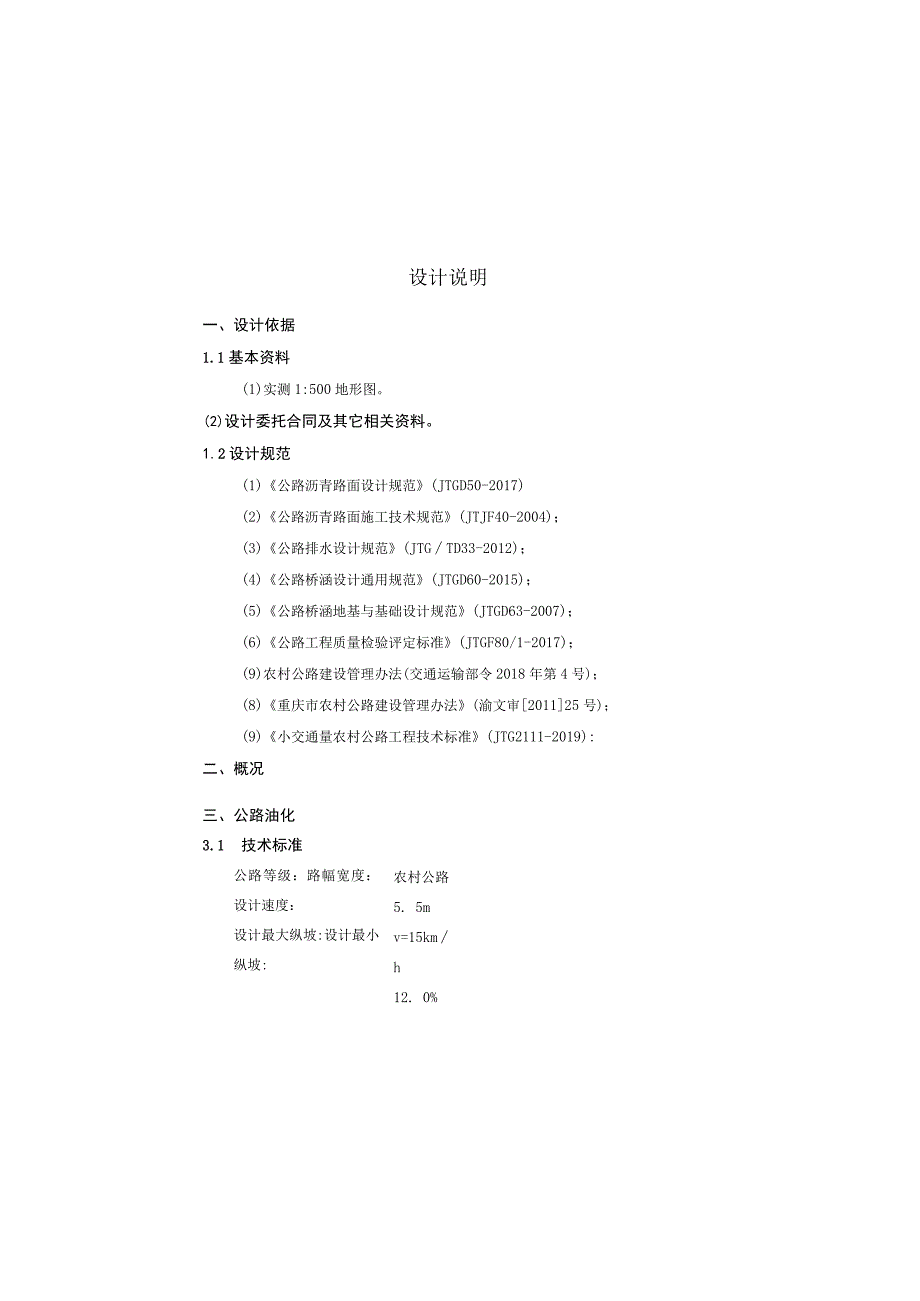

2、Ifcew*娈att*育防水W懒随SW*KMftN(2a)图4.31标准横断面布置图设计说明一、设计依据1.1基本资料(1)实测1:500地形图。(2)设计委托合同及其它相关资料。1.2设计规范(1)公路沥青路面设计规范(JTGD50-2017)(2)公路沥青路面施工技术规范(JTJF40-2004);(3)公路排水设计规范(JTGTD33-2012);(4)公路桥涵设计通用规范(JTGD60-2015);(5)公路桥涵地基与基础设计规范(JTGD63-2007);(6)公路工程质量检验评定标准(JTGF80/1-2017);(9)农村公路建设管理办法(交通运输部令2018年第4号);(8)重

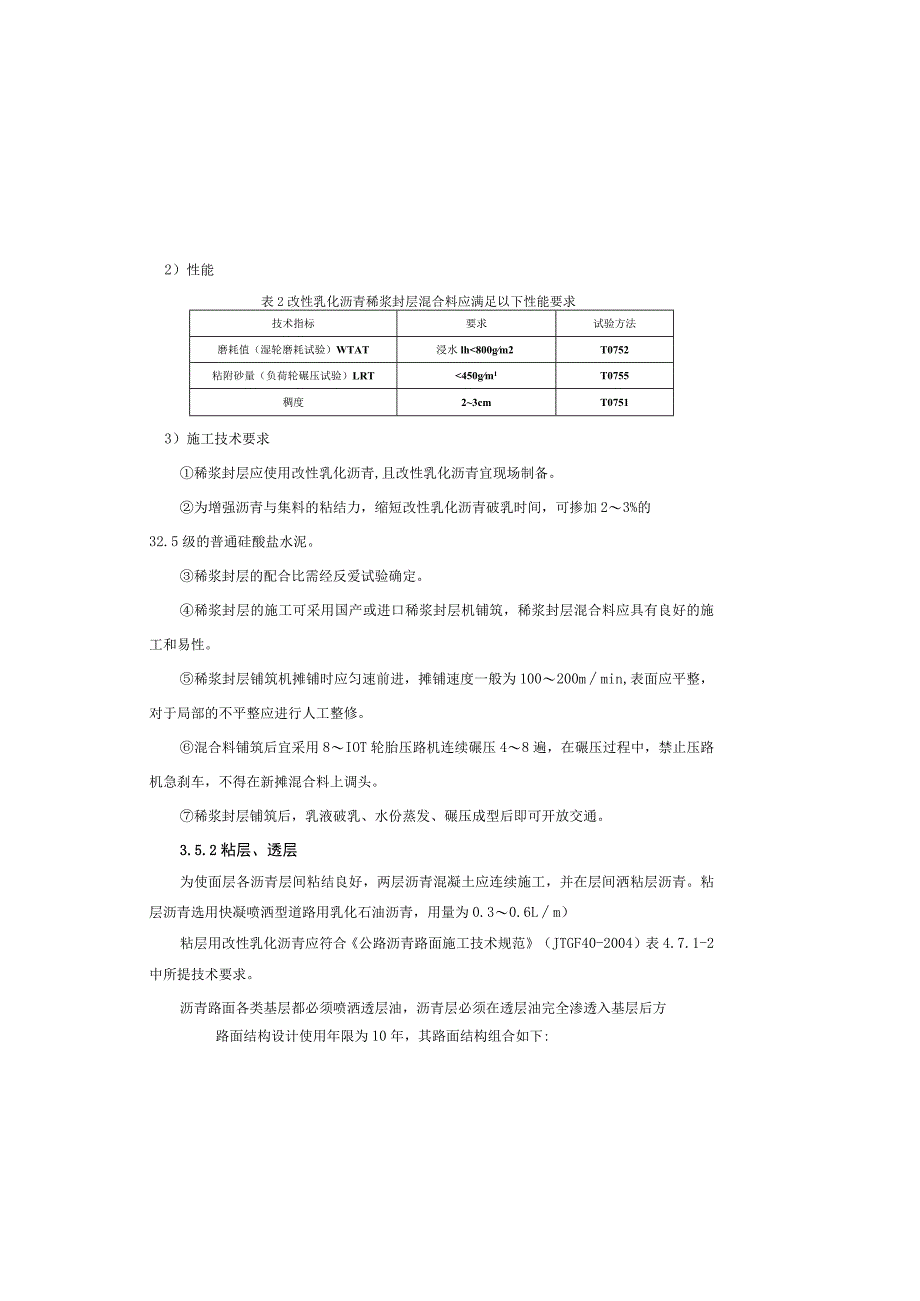

3、庆市农村公路建设管理办法(渝文审201125号);(9)小交通量农村公路工程技术标准(JTG2111-2019):二、概况三、公路油化3.1 技术标准农村公路5. 5m v=15kmh12. 0%0. 3%公路等级:路幅宽度:设计速度:设计最大纵坡:设计最小纵坡:2)性能表2改性乳化沥青稀浆封层混合料应满足以下性能要求技术指标要求试验方法磨耗值(湿轮磨耗试验)WTAT浸水lh800gm2T0752粘附砂量(负荷轮碾压试验)LRT60T0606运动粘度(135C),Pa.s3.0T0625T0619闪点CC)230T0611贮存稳定性离析,18h软化点差(9)2.5T0661溶解度(%)299T
4、0607旋转薄膜试验(163CX5h)质量损失%1.0T0610针入度比25C%265T0604注:本表采用公路沥青路面施工技术规范(JTGF40-2004)表4.6.23)粗集料本次设计采用花岗石作为面层沥青混合料集料,集料应满足下表技术要求。表8粗集料技术要求指标下层用集料表面层用集料集料质碎值不大于%303()洛杉矶磨耗损失不大于h3535表观相对密度不小于g/cm32.452.45对沥青的粘附性不小于4级4级空隙率(VV),%3.04.036T0708矿料间隙率(VMA),%17212.5T0708沥青饱和度(VFA),%75-8565-75T0708马歇尔残留稳定度.%285280T0790冻融劈裂试验残留强度比,%80275T0729低温弯曲破坏应变,25002000T0728击实次数.次两面
