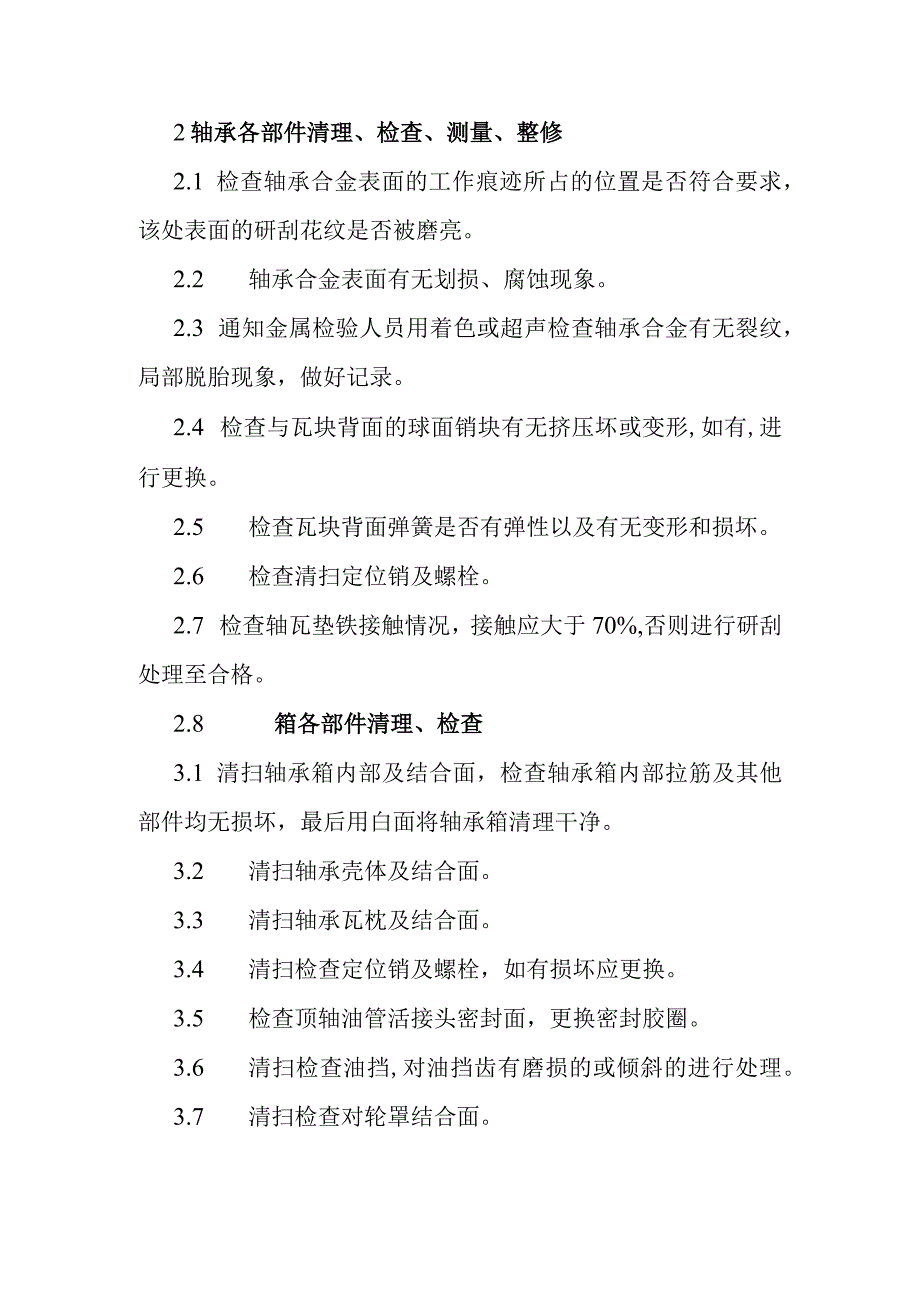

600MW主机7轴瓦检修技术方案.docx_第2页
第2页 / 共3页

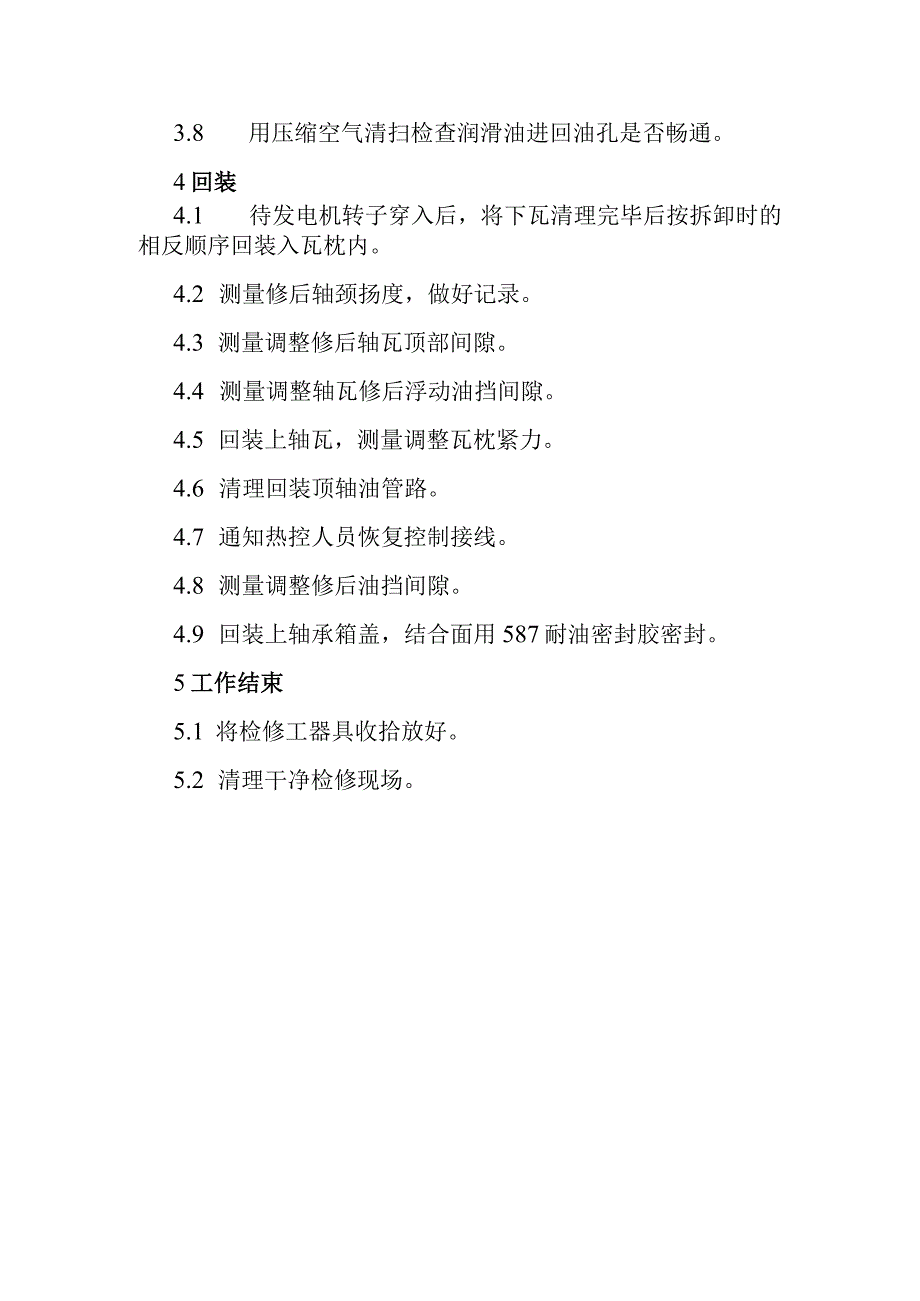

600MW主机7轴瓦检修技术方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《600MW主机7轴瓦检修技术方案.docx》由会员分享,可在线阅读,更多相关《600MW主机7轴瓦检修技术方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、600MW主机7轴瓦检修技术方案1轴承解体1.I联系热工维护人员拆除轴承箱上的测瓦温和轴瓦振动的热工线。1.2 检查修前油挡间隙,记录,分解油挡结合面定位销和螺栓。1.3 分解轴承箱上半,吊下放指定地点。分解低压一发电机对轮。1.5分解轴承瓦枕结合面螺栓,吊下轴承支架。测量检查轴承修前瓦枕紧力。1.7分解轴承供油管、回油管活接头,封好油口。1.8 测量检查轴承修前顶部间隙。1.9 吊下7号轴承上半放指定地点存放好。测量轴承浮动油挡间隙,记录。1.Il分解浮动油挡结合面销钉,取下浮动油挡。1.12 检查浮动油挡是否有识别标记,如没有,应做好识别标记,放指定地点存放好。1.13 测量修前轴颈扬度,

2、做好记录。1.14 安置好顶轴工具,将发电机转子抬高适当高度,然后翻出下瓦检查。2轴承各部件清理、检查、测量、整修2.1 检查轴承合金表面的工作痕迹所占的位置是否符合要求,该处表面的研刮花纹是否被磨亮。2.2 轴承合金表面有无划损、腐蚀现象。2.3 通知金属检验人员用着色或超声检查轴承合金有无裂纹,局部脱胎现象,做好记录。2.4 检查与瓦块背面的球面销块有无挤压坏或变形,如有,进行更换。2.5 检查瓦块背面弹簧是否有弹性以及有无变形和损坏。2.6 检查清扫定位销及螺栓。2.7 检查轴瓦垫铁接触情况,接触应大于70%,否则进行研刮处理至合格。2.8 箱各部件清理、检查3.1 清扫轴承箱内部及结合

3、面,检查轴承箱内部拉筋及其他部件均无损坏,最后用白面将轴承箱清理干净。3.2 清扫轴承壳体及结合面。3.3 清扫轴承瓦枕及结合面。3.4 清扫检查定位销及螺栓,如有损坏应更换。3.5 检查顶轴油管活接头密封面,更换密封胶圈。3.6 清扫检查油挡,对油挡齿有磨损的或倾斜的进行处理。3.7 清扫检查对轮罩结合面。3.8 用压缩空气清扫检查润滑油进回油孔是否畅通。4回装4.1 待发电机转子穿入后,将下瓦清理完毕后按拆卸时的相反顺序回装入瓦枕内。4.2 测量修后轴颈扬度,做好记录。4.3 测量调整修后轴瓦顶部间隙。4.4 测量调整轴瓦修后浮动油挡间隙。4.5 回装上轴瓦,测量调整瓦枕紧力。4.6 清理回装顶轴油管路。4.7 通知热控人员恢复控制接线。4.8 测量调整修后油挡间隙。4.9 回装上轴承箱盖,结合面用587耐油密封胶密封。5工作结束5.1 将检修工器具收拾放好。5.2 清理干净检修现场。
