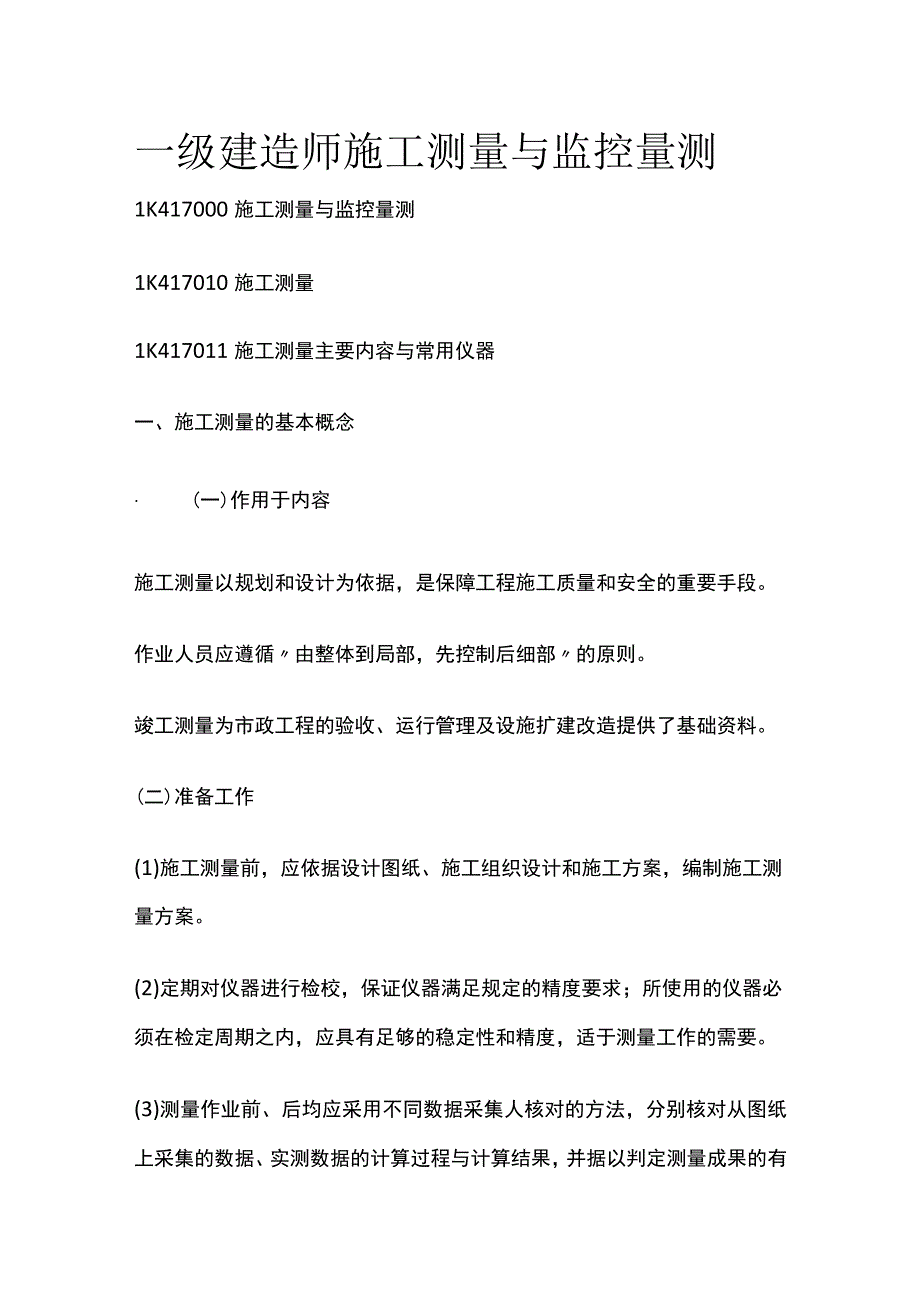

1、一级建造师施工测量与监控量测1K417000施工测量与监控量测1K417010施工测量1K417011施工测量主要内容与常用仪器一、施工测量的基本概念(一)作用于内容施工测量以规划和设计为依据，是保障工程施工质量和安全的重要手段。作业人员应遵循由整体到局部，先控制后细部的原则。竣工测量为市政工程的验收、运行管理及设施扩建改造提供了基础资料。(二)准备工作(1)施工测量前，应依据设计图纸、施工组织设计和施工方案，编制施工测量方案。(2)定期对仪器进行检校，保证仪器满足规定的精度要求；所使用的仪器必须在检定周期之内，应具有足够的稳定性和精度，适于测量工作的需要。(3)测量作业前、后均应采用不同数据

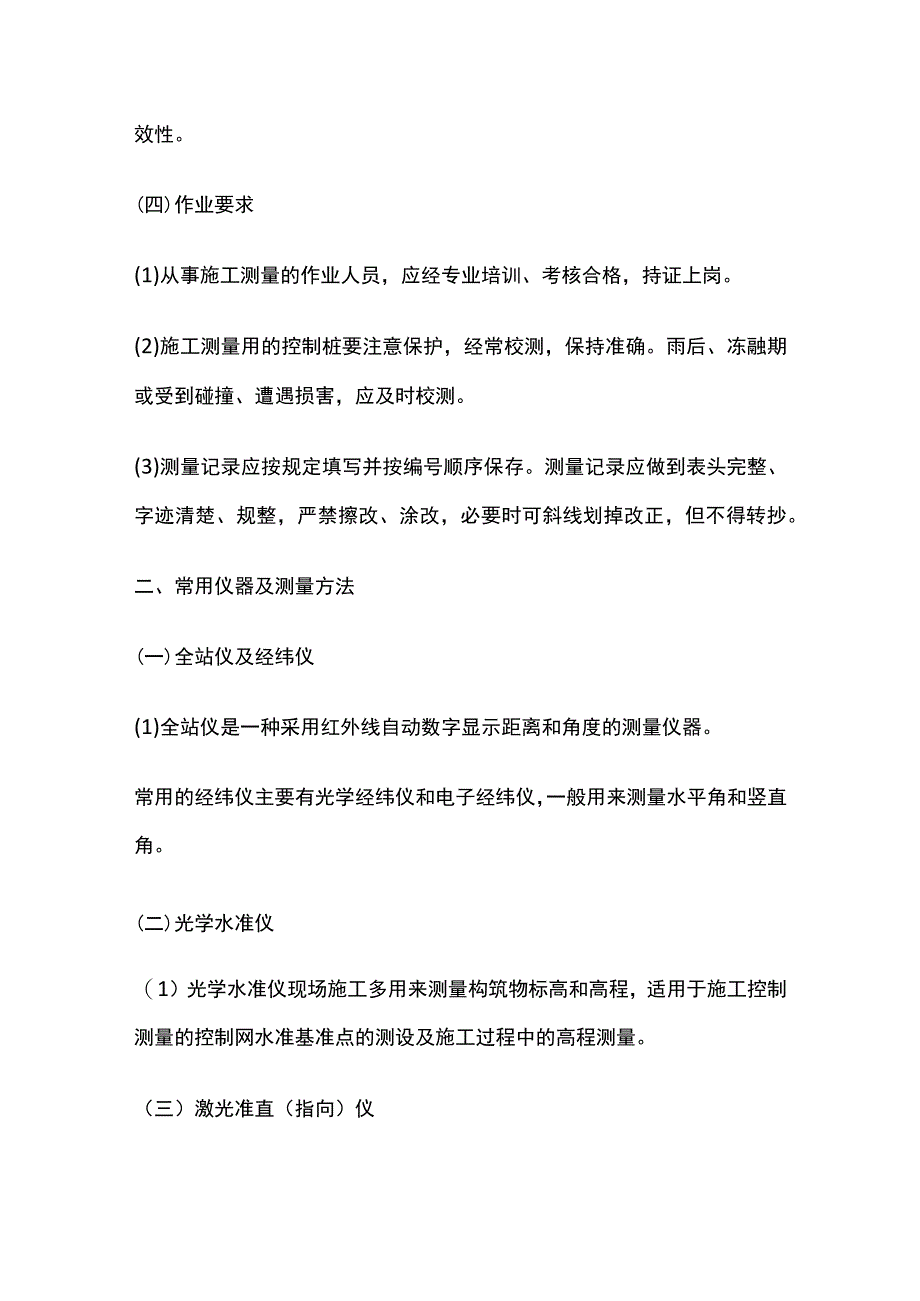

2、采集人核对的方法，分别核对从图纸上采集的数据、实测数据的计算过程与计算结果，并据以判定测量成果的有效性。(四)作业要求(1)从事施工测量的作业人员，应经专业培训、考核合格，持证上岗。(2)施工测量用的控制桩要注意保护，经常校测，保持准确。雨后、冻融期或受到碰撞、遭遇损害，应及时校测。(3)测量记录应按规定填写并按编号顺序保存。测量记录应做到表头完整、字迹清楚、规整，严禁擦改、涂改，必要时可斜线划掉改正，但不得转抄。二、常用仪器及测量方法(一)全站仪及经纬仪(1)全站仪是一种采用红外线自动数字显示距离和角度的测量仪器。常用的经纬仪主要有光学经纬仪和电子经纬仪，一般用来测量水平角和竖直角。(二)光
3、学水准仪（1）光学水准仪现场施工多用来测量构筑物标高和高程，适用于施工控制测量的控制网水准基准点的测设及施工过程中的高程测量。（三）激光准直（指向）仪（1）激光准直（指向）仪，现场施工测量用于角度坐标测量和定向准直测量，适用于长距离、大直径隧道或桥梁墩柱、水塔、灯柱等高耸构筑物控制测量的点位坐标的传递及同心度找正测量。（四）卫星定位仪器（GPS、BDS）（1）全球定位GPS（GlobalPositionSystem）和BDS（BeiDouNavigatoonSatelliteSyStem）技术系统通过空间部分、地面控制部分与用户接收端之间的实时差分解算出待测点位的三维空间坐标。（五）陀螺全站仪
4、陀螺全站仪是由陀螺仪、经纬仪和测距仪组合而成的一种定向用仪器。1K417012场区控制测量一、特点与规定（1）工程施工过程中，为满足施工控制测量要求，以国家坐标控制网为依据建立起来的一个坐标控制网（含坐标、轴线、水准点）。(2)市政公用工程现场可分为场区、线路两种形式，施工控制测量应依据工程特点和实际需要，在施工现场范围内建立测量控制网，选择若干有控制意义的点(称为控制点)，按一定的规律和要求构成网状几何图形(称为控制网)。控制网分为平面控制网和高程控制网，场区控制网按类型分为方格网、边角网和控制导线等。二、场区平面控制网(一)控制网类型选择建筑方格网，多用于场地平整的大型场区控制；三角形网，
5、多用于建筑场地在山区的施工控制网；导线测量控制网，多用于扩建或改建的施工区，新建区也可以采用导线测量法建网。 (二)准备工作(1)根据施工方案和场区构筑物特点及设计要求的施测精度，编制工程测量方案。(2)施工单位应在桩点交接基础上进行现场踏勘、复核。(3)复核过程中发现不符或与相邻工程矛盾时，应向建设单位提出，进行查询，并取得准确结果。1K417013竣工图编绘与实测市政公用工程项目施工完成后，应编绘或实测竣工图。竣工图主要是如实反映设计和施工的实际情况，以编绘为主。为了使实测竣工图能与原设计图相协调，其坐标系统、高程基准、测图比例尺、图例符号等应与施工设计图相同。一、竣工图编绘 (二)竣工图
6、编绘基本要求(1)市政公用工程竣工图应包括与施工图(及设计变更)相对应的全部图纸及根据工程竣工情况需要补充的图纸。(2)各专业竣工图应符合规范标准以及合同文件规定。(3)竣工总图编绘完成后，应经施工单位项目技术负责人、监理单位总监理工程师审核、会签。二、编绘竣工图的方法和步骤(一)准备工作1.竣工图的比例尺竣工图的比例尺，厂区宜选用1:500,线状工程直选用1:2000;坐标系统、高程基准、图幅大小、图上注记、线条规格应与原设计图一致。（二）竣工图的编绘4、展绘竣工图的要求（2）当平面布置改变超过图上面积1/3时，不宜在原施工图上修改和补充，应重新绘制竣工图。【例-单选题】关于竣工图测绘的要求
7、，错误的是（）。A竣工总图应根据设计和施工资料进行编绘B.当平面布置改变超过图上面积1/3时，应重新绘制竣工图C.当资料不全无法编绘时，应进行实测D.竣工图的坐标系统、标记、图例、符号可与原设计图不一致网校答案：D1K417020监控量测1K417021监控量测主要工作（2）当开挖基坑为以下情况时，需实施基坑监测：1）基坑设计安全等级为一、二级的基坑。2)开挖深度大于或等于5m的下列基坑：土质基坑、极软岩基坑、破碎的软岩基坑、极破碎的岩体基坑；上部为土体，下部为极软岩、破碎的软岩、极破碎的岩体构成的土岩组合基坑。3)开挖深度小于5m但现场地质情况和周围环境较复杂的基坑。补充解释：基坑设计安全等
8、级和基坑侧壁安全等级，规定为三级，都是国家标准，且是定性的判断，并没有定量的标准，定量标准交给地方标准，由于地基土的差异是巨大的，所以由地方给出定量标准，国家标准指定性标准。BWWMrt三mm*mm级年TkJ更、IjM33*3帆WaJMgM工=MItir38NaI1“IML土第HX红好购UuM8t*Wu3HP3K(3)基坑工程施工前，由建设方委托具备相应能力的第三方对基坑工程实施现场监测。监测单位编制监测方案,并经建设方、设计方等认可，必要时与基坑周边环境涉及的有关管理单位协商一致后方可实施。(5)现场监测的对象包括：支护结构；基坑及周围岩土体；地下水；周边环境中的被保护对象，包括周边建筑、管
9、线、轨道交通、铁路及重要的道路等；其他应监测的对象等。（6）基坑变形监测周期应根据施工进程确定；当开挖速度或降水速度加快引起变形速率增大时，应增加观测次数；当变形量接近预警值或有事故征兆时，应持续观测。（7）当基坑工程的监测方案存在变形量接近预警值情况时，需进行专项论证：1）邻近重要建筑、设施、管线等破坏后果很严重的基坑工程。2）工程地质、水文地质条件复杂的基坑工程。3）已发生严重事故，重新组织施工的基坑工程。4）采用新技术、新工艺、新材料、新设备的一、二级基坑工程。1K417022监控量测方法例1土质基坑工程监测项目，下列说法正确的是（）。A.支撑轴力为应测项目B.坑底隆起（回弹）为应测项目C.锚杆拉力为选测项目D.地下水位为选测项目
