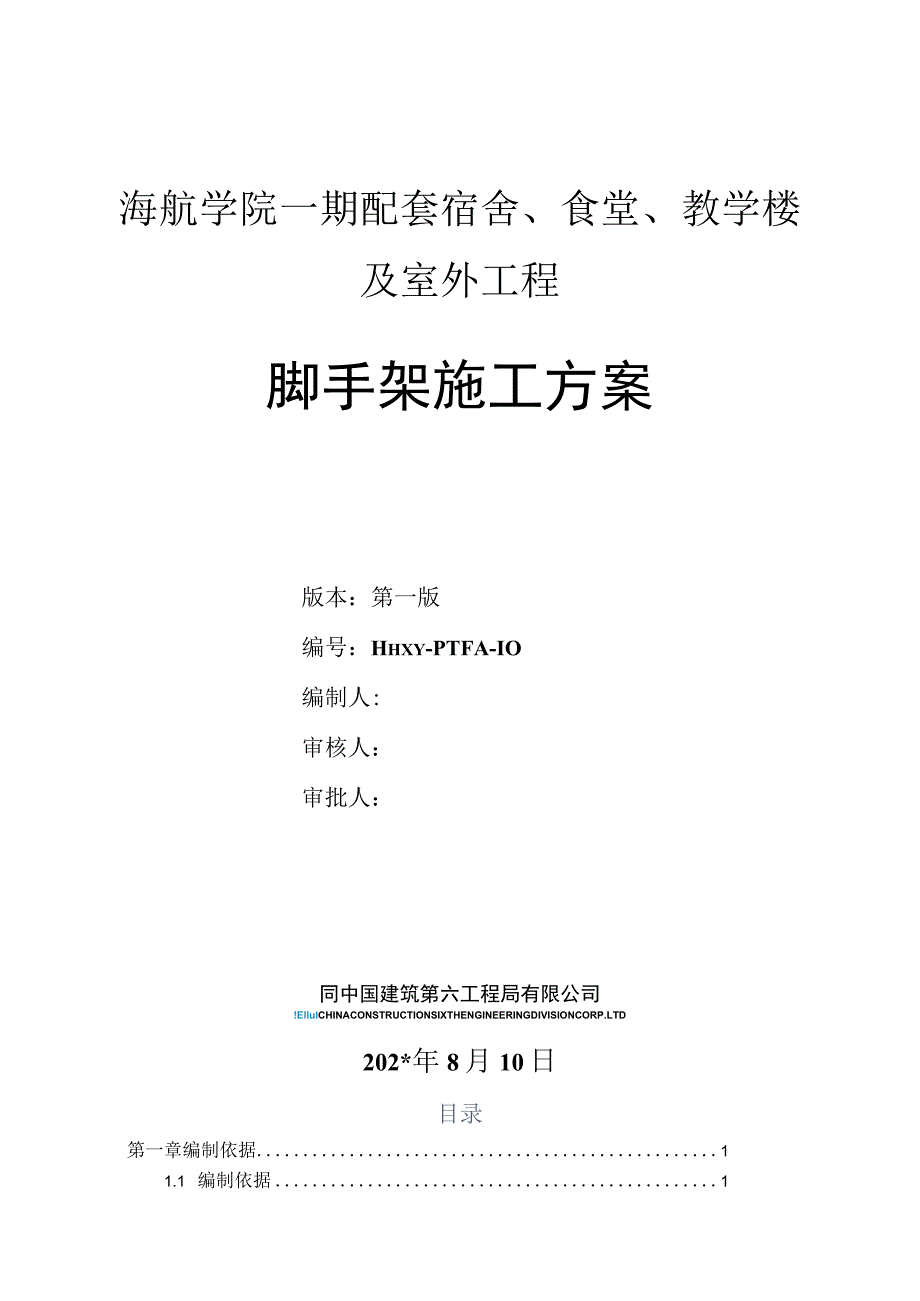

1、海航学院一期配套宿舍、食堂、教学楼及室外工程脚手架施工方案版本：第一版编号：Hhxy-PTFA-IO编制人:审核人：审批人：同中国建筑第六工程局有限公司!EllulCHINACONSTRUCTIONSIXTHENGINEERINGDIVISIONCORP.LTD202*年8月10日目录第一章编制依据11.1 编制依据11.2 适用范围1第二章工程概况22.1 建筑概况32.2 混凝土结构概况32.3 建筑层高、标高数据32.4 施工条件32.5 方案选择3第三章方案设计53.1 材料选用53.2 落地式外脚手架53.3 卸料平台设计63.4 上人通道设计63.5 电梯井道脚手架63.6 安全防
2、护设计73.7 脚手架外立面效果设计8第四章施工安排104.1 施工目标104.2 施工顺序104.3 施工流水段划分104.4 施工重点104.5 脚手架验收10第五章施工准备及资源配置计划125.1 施工现场准备125.2 技术准备125.3 劳动力配置计划125.4 机械设备、工具计划135.5 主要材料质量控制与计划13第六章脚手架施工166.1 脚手架166.2 卸料平台216.3 防护设施216.4 脚手架的拆除226.5 脚手架搭设检查及验收23第七章安全文明施工技术措施257.1 脚手架搭拆阶段的安全措施257.2 脚手架使用阶段的安全措施及安全注意事项257.3 卸料平台使用
3、阶段的安全措施267.4 文明施工措施27第一章编制依据1.1编制依据1 .海航学院一期配套工程宿舍、食堂、教学楼及室外工程的施工图纸；2 .建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)；3 .碳素结构钢(GB700-202*)；4 .直径5152mm电焊钢管(YB242-63)；5 .钢管脚手架扣件(GB15831-202*)；6 .可锻铸铁分类及技术条件(GB078-67)；7 .建筑结构荷载规范(GB50009-2001)；8 .建筑施工安全检查评分标准(JGJ59-99)；9 .建筑施工高处作业安全技术规范(JGJ80-91)；10 .施工现场临时用电安全技术规范(J
4、GJ46-202*)；11 .危险性较大的分部分项工程安全管理办法；12 .建筑施工门式钢管脚手架安全技术规范(JGJ128-202*)13 .施工组织设计。14 2适用范围1、本方案适用于海航学院一期宿舍、食堂、教学楼及室外工程主体结构阶段外脚手架工程。第二章工程概况2.1 建筑概况新建海航学院一期配套宿舍、食堂、教学楼及室外工程，位于某某省某某市美兰机场东侧，某某市琼山区、龙塘镇潭口村，本次施工的宿舍、食堂、设备房和室外工程，为海航学院飞行模拟机楼一期配套工程，位于飞行模拟机楼南侧，西侧为拟建防护绿地，紧贴拟建规划道路。东侧与规划中的海航学院活动中心相邻，南侧为规划中的宿舍楼。总用地面积.
5、5m2园区总建筑面积什配套宿舍、食堂建筑面积22263m2地上建筑面积22263m2地下建筑面积0m2计容积率面积m2建筑高度22.35m地下室层数0层地上层数6层设计使用年限50年建筑类别一类低层公共建筑屋面防水等级宿舍、食堂11级设备房I级建筑标高0.00食堂12.75m、宿舍12.80m、设备房12.80m墙体非承重的外围护墙体及隔墙100、180、200厚灰砂砖、混凝土加气砌块2.2混凝土结构概况:结构形式钢筋混凝土、框架结构基础型式管桩桩基、承台基础抗震设防类别一般设防类地面粗糙度B类耐火等级二级抗震设防烈度8度抗震等级框架、三级填充墙地上外墙、内墙采用100、180、200厚灰砂砖
6、、加气混凝土砌块，M7.5水泥砂浆、和专用砂浆。2.3建筑层高、标高数据食堂4-1、4-2宿舍、3#宿舍层数层高(m)楼面标高(m)层数层高(m)楼面标高(m)突出屋面层16.95、17.75、18.7、21.85女儿墙23.40屋面层1.5、2.3、3.25、6.415.45屋面层1.5521.8535.0m10.4563.6018.2525.0m5.4553.6014.6516.05m43.6011.0533.607.4523.603.8514.452.4 施工条件食堂、4-1、4-2宿舍、3#宿舍均采用基础回填后搭设落地式双排脚手架。2.5 方案选择2.5.1 落地式外脚手架地上主体结构
7、工程施工脚手架搭设高度均从0.450m至各楼栋女儿墙顶加1.5m,主体结构工程施工完成后予以拆除。待基槽、基坑土方回填后搭设落地式双排钢管脚手架。(脚手架基底处理方法:采用3：7灰土及级配砂石回填压实，压实系数不小于94乐面层采用宽L5m、厚120mm,强度等级为C20混凝土浇筑脚手架基础，基础向外坡度不小于5%,架体四周设置300X300排水明沟。)2.5.2 部分高支模架体按模板工程施工方案执行。2.5.3 上人马道每个楼栋脚手架上搭设上人马道，马道坡度1:3,每层双跑。2. 5.4卸料平台按实际使用要求每区域每层设置一座。3. 5.5安全通道食堂、4-1、4-2各设置一个安全通道，3#宿
8、舍南北各设置一个安全通道，各通道间设置安全通道连廊，形成完整安全通道体系，搭设部位详见各楼栋脚手架平面布置图（附图。4. 5.6搭设部位搭设部位详见各区域脚手架平面布置图（附图）。第三章方案设计4.1 材料选用1、架体及防护管采用48X3.5钢管；2、架体连接件采用一字钢管扣件、十字钢管扣件、旋转钢管扣件；3、脚手板采用50厚白松木板块；4、拉索采用12、21.5钢丝绳；5、锚固钢筋采用中18圆钢；6、钢垫板8=10；7、安全采用800目阻燃型，规模1600*6000；8、防护采用阻燃型，规模2000*6(X)0；9、挡脚板采用180*2000木质。4.2 落地式外脚手架1、采用648*3.5
9、mm钢管搭设落地式双排钢管脚手架。2、立杆：立杆用单杆，纵距1500mm,横距800mm,接头用对接扣件。3、大横杆：步距1500mm,接头处连接用对接扣件，与立杆连接用直角扣件。4、小横杆：间距1500mm,与大横杆连接用直角扣件5、剪刀撑：600Omm8(X)0mm设置一道，倾斜角度4560度。搭接处和与小横杆连接均用旋转扣件。6、横向斜撑：在同一节间由底层至顶层呈之字型连续布置，除拐角设置外，中间每隔6跨设置一道。7、连墙点：沿楼高每层设置一道，沿水平方向每隔6000mm设置一道，有拐角处设置一道。共两种连接方式，板的是用预埋钢筋绑扎在钢管上，然后前后加扣件。剪力墙的是将钢管直接埋入墙内
10、。8、脚手板：竹木脚手板满铺，两端使用12号铁丝捆紧在小横杆上。9、安全：宽1500mm,长6000mm,颜色为绿色。10、挡脚板：200mm高，图示的倾角45度，材料为木板，设置在凡是铺设脚手板的作业层。详细做法见下图:挡脚板的做法4.3 卸料平台设计1、按实际使用要求每区域每层设置一座。2、卸料平台与架体分开，与主体结构连接，形成独立的结构体系。3、不同楼层的卸料平台错开布置。4、平台宽3m、长5m,锚入建筑物1m,最大容许荷载1.5t。5、采用2根20a槽钢作主梁，10槽钢作次梁，间距1000mm,619+1钢丝绳（21.5mm）作拉索，拉索每侧2根，外侧钢丝绳距主梁端头500mm,两道
11、钢丝绳间距Im0平台上满铺50mm厚脚手板。6、10槽钢次梁两端距端头13Omm焊接中25短钢筋、L=150mm,上面插中48X3.5钢管搭设防护栏杆，防护栏杆高1.5m,栏杆内侧挂密目安全一道，下口设18Omm高挡脚板。7、每根主梁楼板内预埋20圆钢锚固环2道、间距800固定，用以固定20a槽钢主梁。在平台安装楼层以上两层处（约高出平台5.4m左右处）主梁相对应位置预埋中25钢筋2处，作为钢丝绳的拉环，两根钢丝绳要单独预埋。8、卸料平台护栏使用黑黄花杆，槽钢涂刷成黑黄相间保护色。4.4 上人通道设计1、在建工程框架结构施工应按搭设供施工人员上下脚手架的上人通道，通道附在脚手架一侧，并与外脚手
12、架同步搭设。2、通道设平台，通道宽1.0m、坡度1:3,每层双跑。坡道满铺脚手板，上钉防滑条，防滑条间距20cm,平台与坡道四周应采用密目全封闭o3、通道平台至施工层之间应铺通道板，通道上方脚手架处上方应铺脚手板做防护。4.5 电梯井道脚手架1、立杆每边3根，距墙250mm,接头用对接扣件。2、横杆每层高2步，与墙体交差相顶，连接用直角扣件。3、电梯井内除首层挂外，井筒内每两层且不大于IOm,用阻燃型大孔安全封闭，作为隔离层。内不准有杂物，不得采用脚手板等硬制材料作水平防护。4、操作层满铺脚手板，并随着竖向高度的上升逐层上翻。4.6 安全防护设计4.6.1 安全通道1、整个场外与场内设置七个安
13、全入口通道，1#5#区域各设置一个安全通道，6#区域东西面各设置一个安全通道，各通道间设置安全通道连廊，形成完整安全通道体系，详见安全通道与防护棚平面图。2、防护棚高度为4.8m、长度为6m、宽为5m03、安全通道设双层顶，两层距离不小于50cm,分别铺设不小于5cm木板，通道两侧应采用密目封闭。4、主要出入口也做安全通道做法如下图：5000安全通道防护示意图4.6.2 防护棚1、防护通道根据施工现场场地情况通长搭设，详见安全通道与防护棚平面图。2、具体做法同6.1.1安全通道。4.6.3 防雷击保护脚手架接地、避雷措施执行施工现场临时用电安全技术规范(JGJ46-202*)标准。工程采用避雷
14、针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。建筑主体设置4根避雷针，避雷针采用12镀锌钢筋制作，高度L5m,设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通形成避雷络，接地线采用40X4的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接要牢靠，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于IOmnl2,将表面的油漆及氧化层清除干净,露出金属光泽并涂以中性凡士林。4.7 脚手架外立面效果设计4.7.1 转角处设双立杆。4.7.2 安全某挂在架体内侧。4.7.3 钢管本色钢管入场前全部统一涂刷铁锈红防锈漆二道。4.7.4 花杆1、制作花杆按如下节点要求制作。2、花杆使用部位：（1）剪刀撑。剪刀撑处，钢管搭接应注意颜色协调，两根钢管的黑色段重合，黄色段重合，不得将黑色段与黄色段搭接。mu（2）转角处立杆，计T根。（3）楼层高度内距楼面1.2m处的防护栏杆。4.7.5 挡脚板1、挡脚板设置必须采用厚3cm、宽18Crn以上规格
