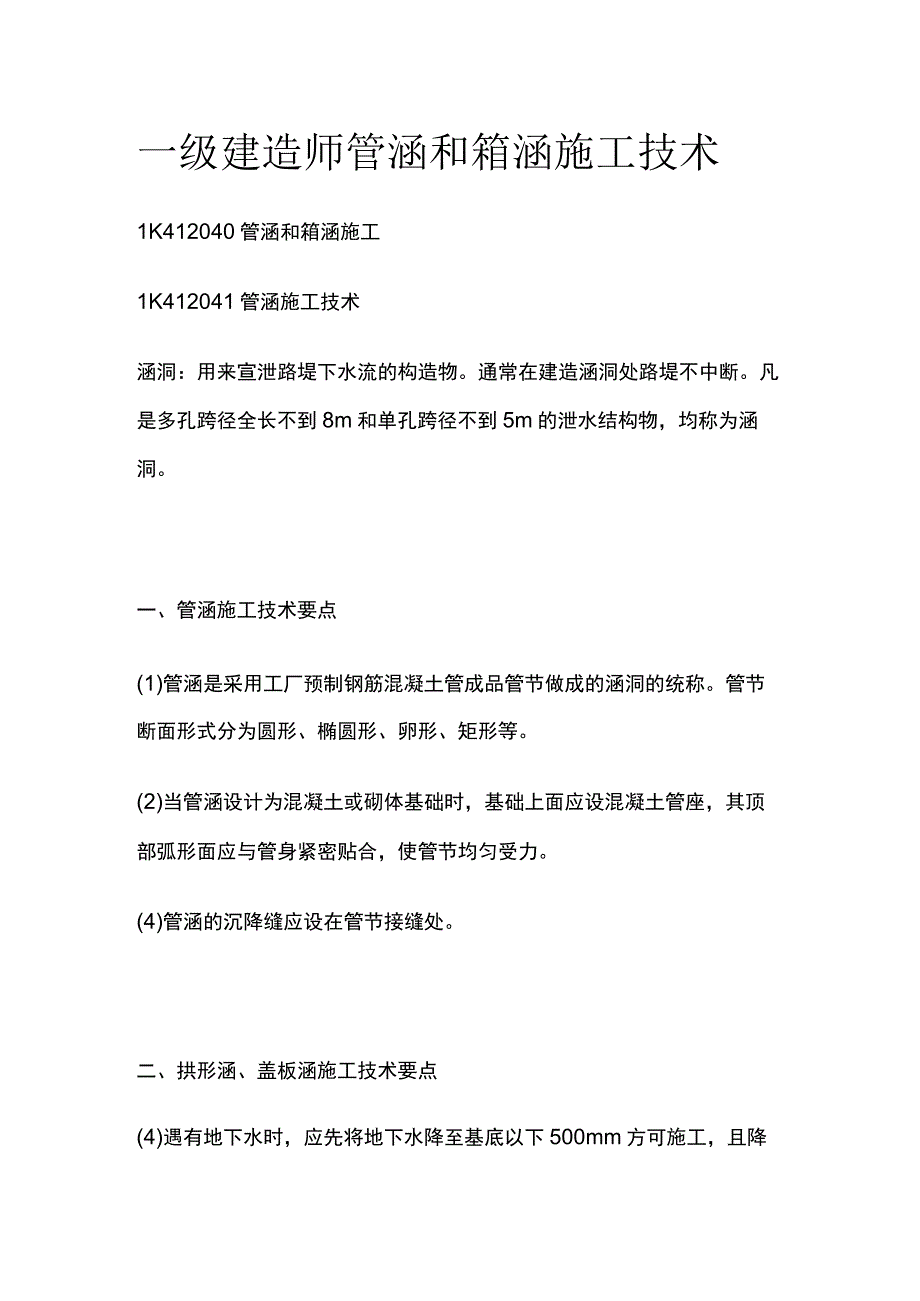

1、一级建造师管涵和箱涵施工技术1K412040管涵和箱涵施工1K412041管涵施工技术涵洞：用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。凡是多孔跨径全长不到8m和单孔跨径不到5m的泄水结构物，均称为涵洞。一、管涵施工技术要点(1)管涵是采用工厂预制钢筋混凝土管成品管节做成的涵洞的统称。管节断面形式分为圆形、椭圆形、卵形、矩形等。(2)当管涵设计为混凝土或砌体基础时，基础上面应设混凝土管座，其顶部弧形面应与管身紧密贴合，使管节均匀受力。(4)管涵的沉降缝应设在管节接缝处。二、拱形涵、盖板涵施工技术要点(4)遇有地下水时，应先将地下水降至基底以下500mm方可施工，且降水应连续进行直至

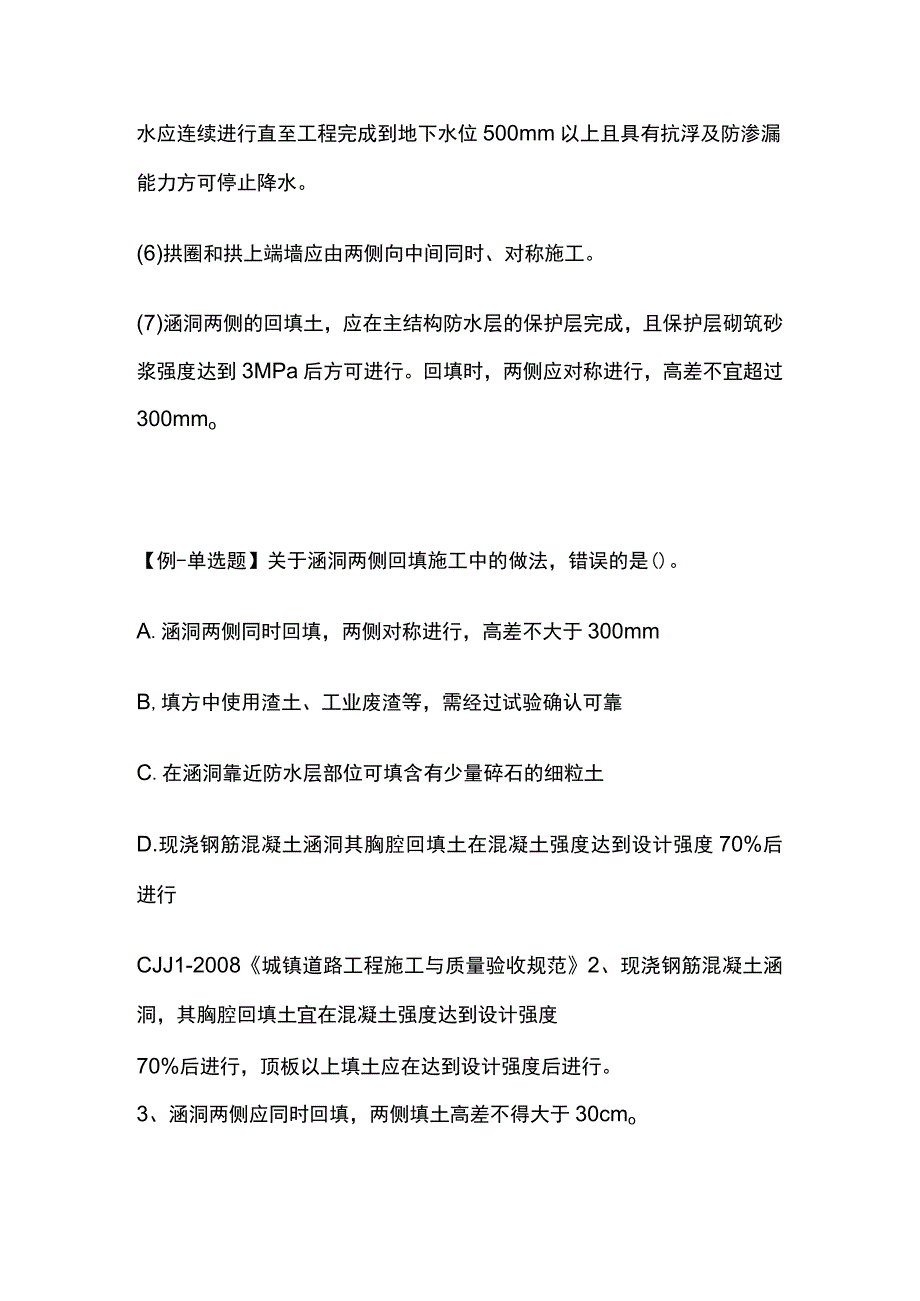

2、工程完成到地下水位500mm以上且具有抗浮及防渗漏能力方可停止降水。(6)拱圈和拱上端墙应由两侧向中间同时、对称施工。(7)涵洞两侧的回填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行。回填时，两侧应对称进行，高差不宜超过300mmo【例-单选题】关于涵洞两侧回填施工中的做法，错误的是()。A.涵洞两侧同时回填，两侧对称进行，高差不大于300mmB,填方中使用渣土、工业废渣等，需经过试验确认可靠C.在涵洞靠近防水层部位可填含有少量碎石的细粒土D.现浇钢筋混凝土涵洞其胸腔回填土在混凝土强度达到设计强度70%后进行CJJ1-2008城镇道路工程施工与质量验收规范2、现

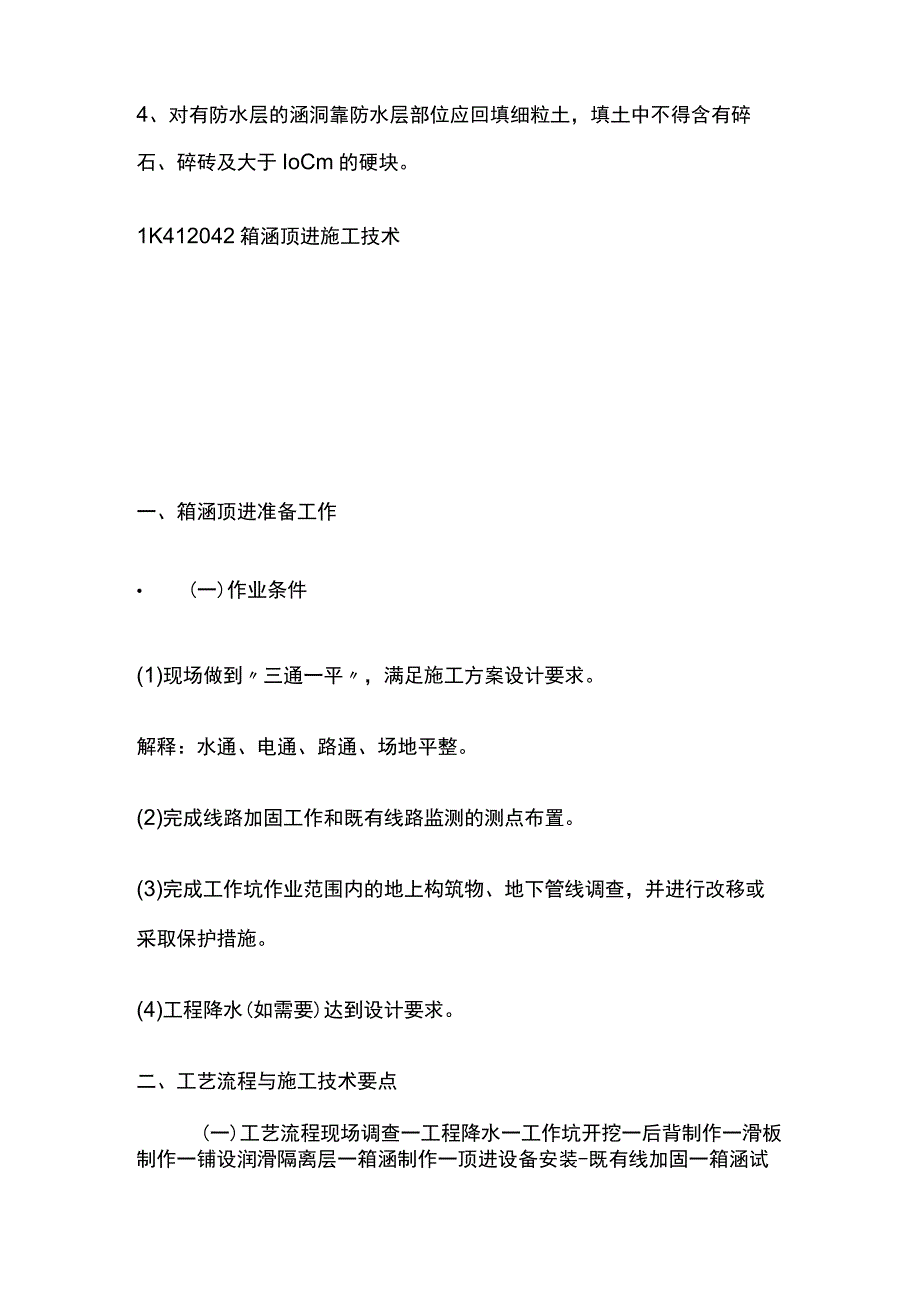

3、浇钢筋混凝土涵洞，其胸腔回填土宜在混凝土强度达到设计强度70%后进行，顶板以上填土应在达到设计强度后进行。3、涵洞两侧应同时回填，两侧填土高差不得大于30cmo4、对有防水层的涵洞靠防水层部位应回填细粒土，填土中不得含有碎石、碎砖及大于IoCm的硬块。1K412042箱涵顶进施工技术一、箱涵顶进准备工作(一)作业条件(1)现场做到三通一平，满足施工方案设计要求。解释：水通、电通、路通、场地平整。(2)完成线路加固工作和既有线路监测的测点布置。(3)完成工作坑作业范围内的地上构筑物、地下管线调查，并进行改移或采取保护措施。(4)工程降水(如需要)达到设计要求。二、工艺流程与施工技术要点(一)工艺
4、流程现场调查一工程降水一工作坑开挖一后背制作一滑板制作一铺设润滑隔离层一箱涵制作一顶进设备安装-既有线加固一箱涵试顶进一吃土顶进一监控量测一箱体就位一拆除加固设施一拆除后背及顶进设备一工作坑恢复。补充解释：滑板虽是临时构筑物，但关系到顶进箱涵的施工质量，几何尺寸、弓虽度、顶面平整度、滑板稳定性、坡度符合要求。润滑隔离层为了工作坑滑板与预制箱涵底板之间，用石蜡掺机油。 (二)箱涵顶进前检查工作(1)箱涵主体结构混凝土强度必须达到设计强度(100%),防水层及保护层按设计完成。(2)顶进作业面包括路基下地下水位已降至基底下500mm以下，并宜避开雨期施工，若在雨期施工，必须做好防洪及防雨排水工作。
5、 (三)箱涵顶进启动(1)启动时，现场必须有主管施工技术人员专人统一指挥。(5)当顶力达到0.8倍结构自重时箱涵未启动，应立即停止顶进;找出原因采取措施解决后方可重新加压顶进。(6)箱涵启动后，应立即检查后背、工作坑周围土体稳定情况，无异常情况，方可继续顶进。 (四)顶进挖土(1)根据箱涵的净空尺寸、土质情况，可采取人工挖土或机械挖土。一般宜选用小型反铲按设计坡度开挖，每次开挖进尺040.8m,配装载机或直接用挖掘机装汽车出土。挖土顶进应三班连续作业,不得间断。(2)两侧应欠挖50mm,钢刃脚切土顶进。(3)列车通过时严禁继续挖土，人员应撤离开挖面。(4)挖土工作应与观测人员密切配合，随时根据
6、箱涵顶进轴线和高程偏差(XYZ三向)，采取纠偏措施。 (五)顶进作业(1)每次顶进应检查液压系统、顶柱(铁)安装和后背变化情况等。(2)挖运土方与顶进作业循环交替进行。每前进一顶程，即应切换油路，并将顶进千斤顶活塞回复原位；按顶进长度补放小顶铁，更换长顶铁，安装横梁。(3)箱涵身每前进一顶程，应观测轴线和高程，发现偏差及时纠正。 (六)监控与检查(3)箱涵顶进过程中，每天应定时观测箱涵底板上设置的观测标钉高程，计算相对高差，展图，分析结构竖向变形。三、季节性施工技术措施(1)箱涵顶进应尽可能避开雨期。需在雨期施工时，应在汛期之前对拟穿越的路基、工作坑边坡等采取切实有效的防护措施。(2)雨期施工
7、时应做好地面排水，工作坑周边应采取挡水围堰、排水截水沟等防止地面水流入工作坑的技术措施。(3)雨期施工开挖工作坑(槽)时，应注意保持边坡稳定。必要时可适当放缓边坡坡度或设置支撑；并经常对边坡、支撑进行检查，发现问题要及时处理。(4)冬雨期现浇箱涵场地上空宜搭设固定或活动的作业棚，以免受天气影响。(5)冬雨期施工应确保混凝土入模温度满足规范规定或设计要求。(1)尽可能避开雨期。(2)施工现场作业棚。(3)基坑周边设挡水围堰、截水沟，防止地面水流入工作坑。(4)边坡稳定，放缓边坡坡度或设置支撑。(5)冬雨期混凝土入模温度满足规范要求。1K420163箱涵顶进施工安全措施二、施工安全保护(一)铁道线
8、路加固方法与措施(1)小型箱涵，可采用调轨梁，或轨束梁的加固法。(2)大型即跨径较大的箱涵，可用横梁加盖、纵横梁加固、工字轨束梁或钢板脱壳法。三、施工安全保护措施(一)施工区域安全措施(1)限制铁路列车通过施工区域的速度”艮制或疏导路面交通。(2)设置施工警戒区域护栏和警示装置，设置专人值守。(3)加强施工过程的地面、地上构筑物、地下管线的安全监测，及时反馈、指导施工。 (二)施工作业安全措施(1)施工现场(工作坑、顶进作业区)及路基附近不得积水浸泡。(2)应按规定设立施工现场围挡，有明显的警示标志，隔离施工现场和社会活动区，实行封闭管理，严禁非施工人员入内。(3)在列车运行间隙或避开交通高峰
9、期开挖和顶进；列车通过时，严禁挖土作业，人员应撤离开挖面。(4)箱涵顶进过程中，停可人不得在顶铁、顶柱布置区内停留。(5)箱涵顶进过程中，当液压系统发生故障后，严禁在工作状态下检查和调整。(6)现场施工必须设专人统一指挥和调度。【例U关于箱涵顶进的说法，正确的是()OA.箱涵主体结构混凝土强度必须达到设计强度的75%B,当顶力达到0.9倍结构自重时箱涵未启动，应立即停止顶进C.箱涵顶进必须避开雨期D.顶进过程中，每天应定时观测箱涵底板上设置观测标钉的高程【例2关于箱涵顶进施工的说法，正确的是（）。A.箱涵顶进施工适用于带水作业，可在汛期施工B.实施前应按施工方案要求完成后背施工和线路加固C.在铁路路基下吃土顶进，不宜对箱涵做较大的轴线、高程调整动作D.挖运土方与顶进作业同时进行E,顶进过程中应重点监测底板、顶板、中边墙、中继间牛腿和顶板前、后悬臂板。
