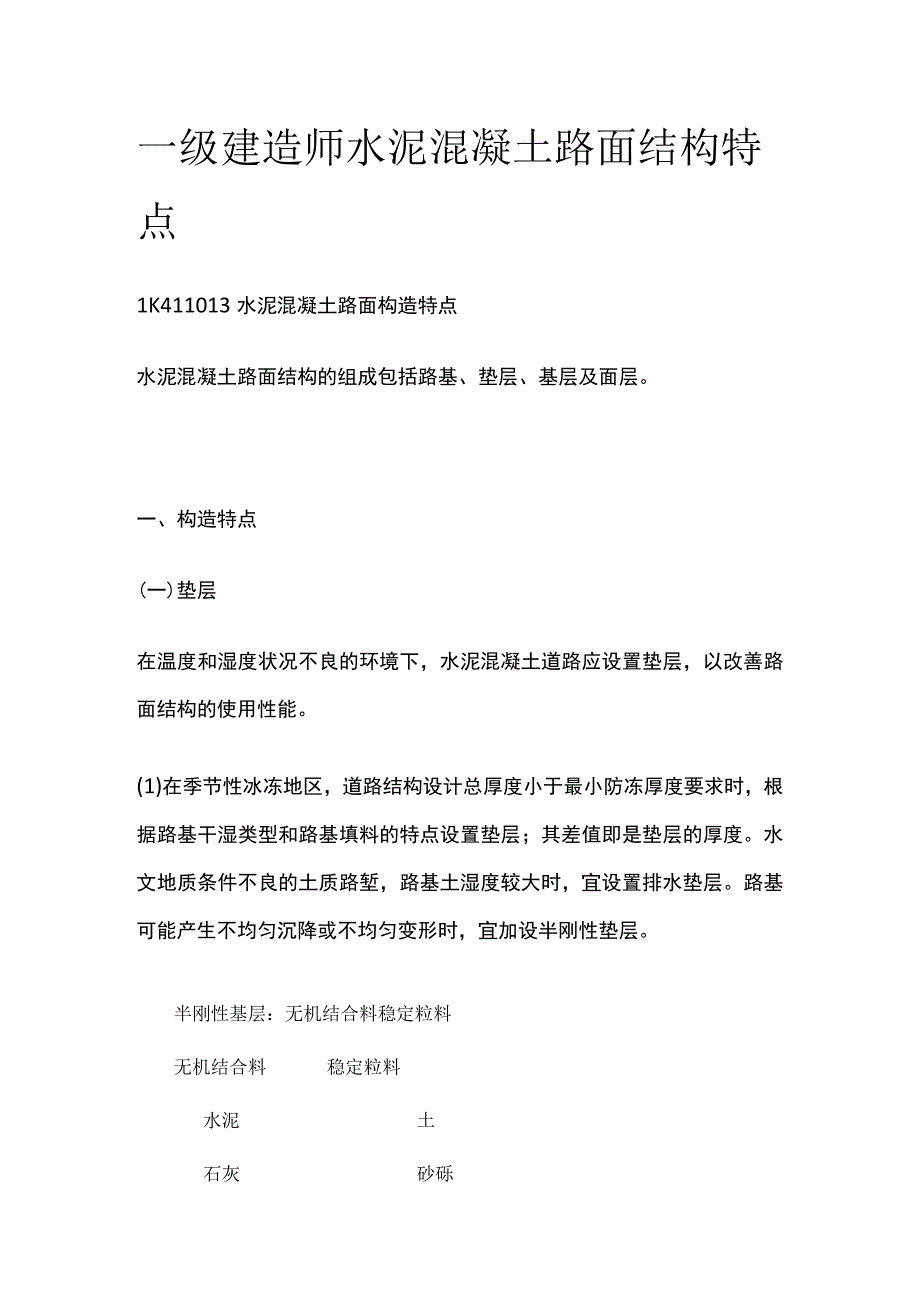

1、一级建造师水泥混凝土路面结构特点1K411013水泥混凝土路面构造特点水泥混凝土路面结构的组成包括路基、垫层、基层及面层。一、构造特点(一)垫层在温度和湿度状况不良的环境下，水泥混凝土道路应设置垫层，以改善路面结构的使用性能。(1)在季节性冰冻地区，道路结构设计总厚度小于最小防冻厚度要求时，根据路基干湿类型和路基填料的特点设置垫层；其差值即是垫层的厚度。水文地质条件不良的土质路堑，路基土湿度较大时，宜设置排水垫层。路基可能产生不均匀沉降或不均匀变形时，宜加设半刚性垫层。半刚性基层：无机结合料稳定粒料无机结合料稳定粒料水泥土石灰砂砾石灰粉煤灰(二灰)碎石、砾石(2)垫层的宽度应与路基宽度相同，其

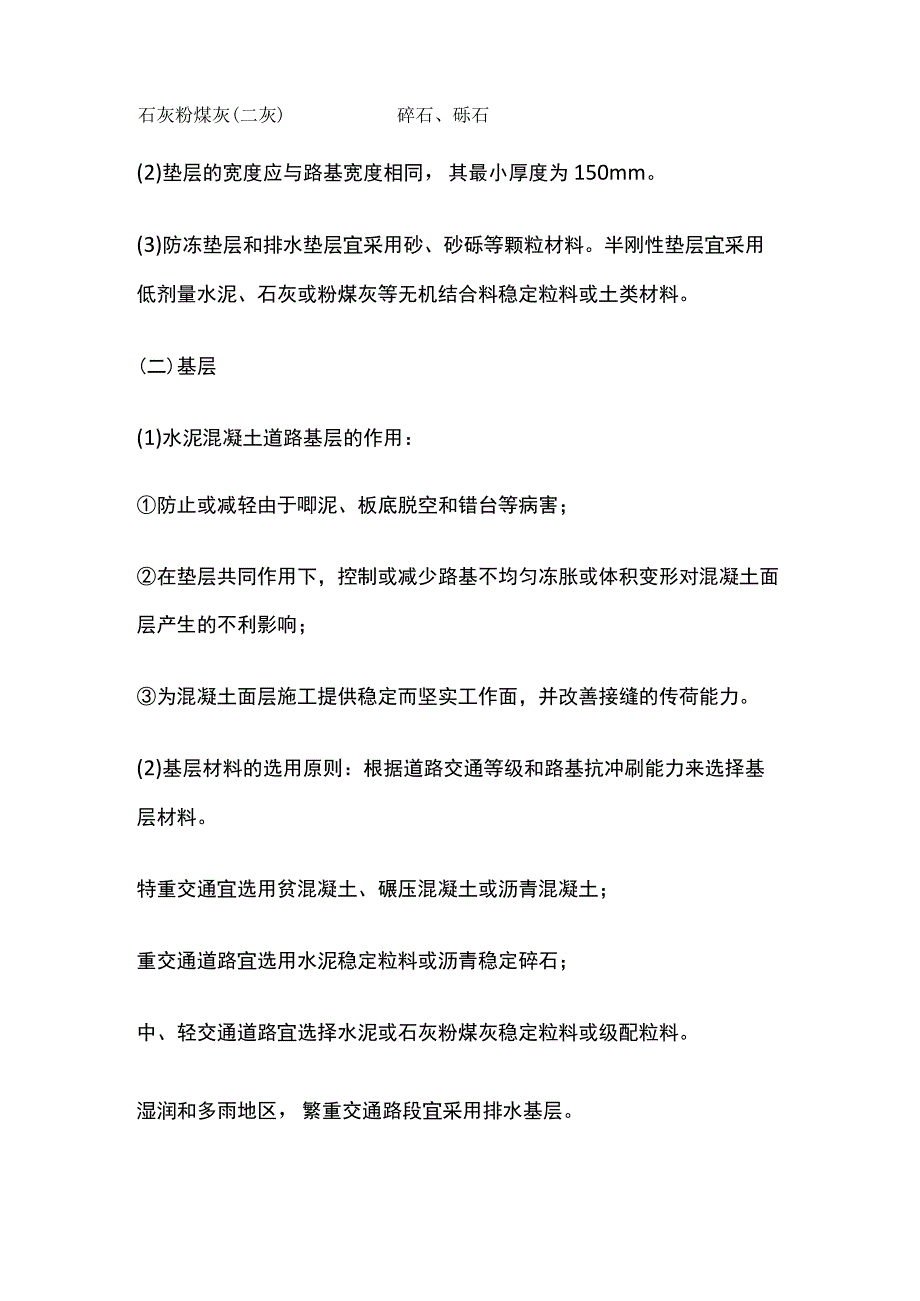

2、最小厚度为150mm。(3)防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。半刚性垫层宜采用低剂量水泥、石灰或粉煤灰等无机结合料稳定粒料或土类材料。(二)基层(1)水泥混凝土道路基层的作用：防止或减轻由于唧泥、板底脱空和错台等病害；在垫层共同作用下，控制或减少路基不均匀冻胀或体积变形对混凝土面层产生的不利影响；为混凝土面层施工提供稳定而坚实工作面，并改善接缝的传荷能力。(2)基层材料的选用原则：根据道路交通等级和路基抗冲刷能力来选择基层材料。特重交通宜选用贫混凝土、碾压混凝土或沥青混凝土；重交通道路宜选用水泥稳定粒料或沥青稳定碎石；中、轻交通道路宜选择水泥或石灰粉煤灰稳定粒料或级配粒料。湿润和多雨

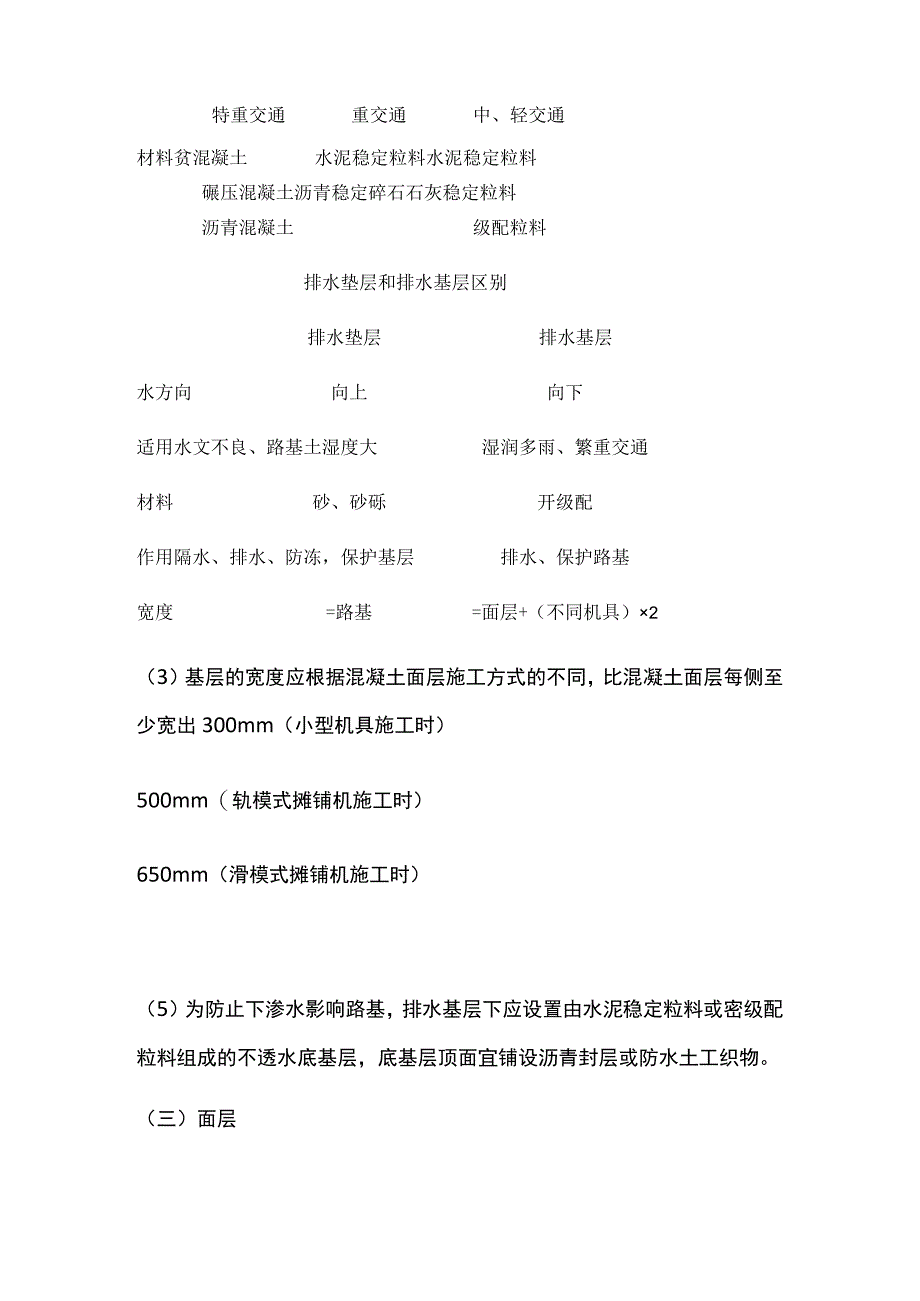

3、地区，繁重交通路段宜采用排水基层。特重交通重交通中、轻交通材料贫混凝土水泥稳定粒料水泥稳定粒料碾压混凝土沥青稳定碎石石灰稳定粒料沥青混凝土级配粒料排水垫层和排水基层区别排水垫层排水基层水方向向上向下适用水文不良、路基土湿度大湿润多雨、繁重交通材料砂、砂砾开级配作用隔水、排水、防冻，保护基层排水、保护路基宽度=路基=面层+（不同机具）2（3）基层的宽度应根据混凝土面层施工方式的不同，比混凝土面层每侧至少宽出300mm（小型机具施工时）500mm（轨模式摊铺机施工时）650mm（滑模式摊铺机施工时）（5）为防止下渗水影响路基，排水基层下应设置由水泥稳定粒料或密级配粒料组成的不透水底基层，底基层顶面
4、宜铺设沥青封层或防水土工织物。（三）面层（1）面层混凝土通常分为普通（素）混凝土、钢筋混凝土、连续配筋混凝土、预应力混凝土等。目前我国多采用普通（素）混凝土。水泥混凝土面层应具有足够的强度、耐久性（抗冻性），表面抗滑、耐磨、平整。（2）混凝土面层在温度变化影响下会产生胀缩。为防止胀缩作用导致裂缝或翘曲，混凝土面层设有垂直相交的纵向和横向接缝，形成一块块矩形板。一般相邻的接缝对齐,不错缝。每块矩形板的板长按面层类型、厚度并由应力计算确定。（3）纵向接缝是根据路面宽度和施工铺筑宽度设置。一次铺筑宽度小于路面宽度时，应设置带拉杆的平缝形式的纵向施工缝。一次铺筑宽度大于4.5m时，应设置带拉杆的假缝形
5、式的纵向缩缝，纵缝应与线路中线平行。横向接缝可分为横向缩缝、胀缝和横向施工缝。横向施工缝尽可能选在缩缝或胀缝处。快速路、主干路的横向缩缝应加设传力杆；在邻近桥梁或其他固定构筑物处、板厚改变处、小半径平曲线等处，应设置胀缝。横缝纵缝胀缝（满足膨胀变形）真200m一道缝宽2.025Cm必安传力杆（光圆钢筋，一端固定、一端滑动）缩缝（满足收缩变形）假3-5m一道缝宽4-6mm,快、主必安传力杆；次、支可不安传力杆假，必安拉杆（螺纹钢筋，两端固定）施工缝真在胀缝，同胀缝一样在缩缝，做成真缝，虽是真缝（缝宽4-6mm）必安传力杆真，必安拉杆（螺纹钢筋，两端固定）拉杆、传力杆的区别和作用区拉杆传力杆别螺纹
6、钢筋(HRB：热轧带肋钢光圆钢筋筋)热轧(HotroIIed)、带肋(Ribbed)、钢筋(Bars)作防止路面错动而产生横向位防止路面错动而产生高低错台现象；板块用移；之间传递荷载。防止纵缝间隙扩大。(4)对于特重及重交通等级的混凝土路面，横向胀缝、缩缝均设置传力杆。在自由边处，承受繁重交通的胀缝、施工缝，小于90。的面层角隅，下穿市政管线路段，以及雨水口和地下设施的检查井周围，应配筋补强。(5)抗滑构造-混凝土面层应具有较大的粗糙度，即具备较高的抗滑性，以提高行车安全性。可采用刻槽、压槽、拉槽或拉毛等方法形成面层的构造深度。二、主要原材料选择(1)重交通以上等级道路、城市快速路、主干路应采
7、用42.5级以上的道路硅酸盐水泥或硅酸盐水泥、普通硅酸盐水泥；其他道路可采用矿渣硅酸盐水泥，其强度等级不宜低于32.5级。（3）海砂不得直接用于混凝土面层。（5）钢筋的品种、规格、成分,应符合设计和现行国家标准规定，具有生产厂的牌号、炉号，检验报告和合格证，并经复试（含见证取样）合格。钢筋不得有锈蚀、裂纹、断伤和刻痕等缺陷。传力杆（拉杆）、滑动套材质、规格应符合规定。材料要求（全书通用）一、“三标准1、应符合国家标准、2、规范（行业标准）3、设计要求二、“三证1、产品合格证2、厂家检测报告3、质量证明书/使用说明书三、复验并经复验（见证取样）合格见证取样和送检：在建设单位或工程监理单位人员的见
8、证下，由施工单位的现场试验人员对工程中涉及结构安全的试块、试件和材料在现场取样，送到有法定资格的质量检测单位进行检测的活动。取样人员应在试样上做出标识、封志。标识和封志标明工程名称、取样部位、取样日期、样品名称和样品数量,并由见证人员和取样人员签字。(6)胀缝板宜用厚20mmz水稳定性好，具有一定柔性的板材制作,且应经防腐处理。填缝材料宜用树脂类、橡胶类、聚氯乙烯胶泥类、改性沥青类填缝材料，并宜加入耐老化剂。【例1-】下列城市道路路面病害中属于水泥混凝土路面病害的有(A.唧泥B拥包C.错台D.板底脱空E.车辙变形【例2当水泥土强度没有充分形成时，表面遇水会软化导致沥青面层()。A.横向裂缝B.纵向裂缝C.龟裂破坏D.泛油破坏【例3】中、轻交通等级混凝土路面的基层材料宜选用（）。A.水泥稳定粒料B.石灰粉煤灰级配粒料C.贫混凝土D.沥青混凝土E.沥青稳定碎石【例4特重交通水泥混凝土路面宜选用（）基层。A.水泥稳定粒料B.级配粒料C.沥青混凝土D.贫混凝土E.碾压混凝土【例5-单选题】城市主干道的水泥混凝土路面不宜选择的主要原材料是（）。A.42.5级以上硅酸盐水泥B.粒径小于19.0mm的砂砾C.粒径小于31.5mm碎石D.细度模数在2.5以上的淡化海砂细度模数:用来表征天然砂粒径粗细程度及类别的指标,细度模数越大,表示砂越粗。
