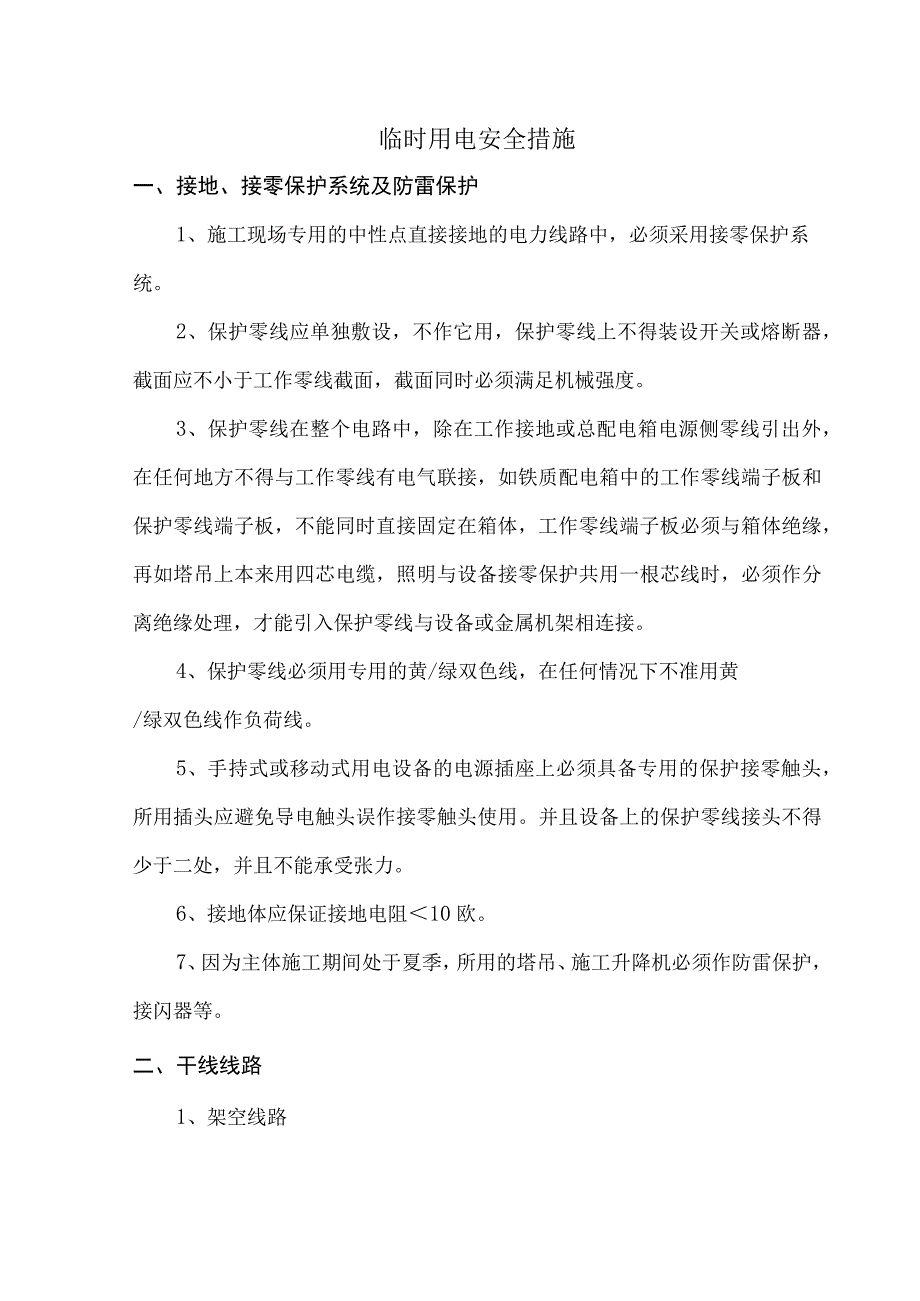

临时用电安全措施.docx_第1页
第1页 / 共4页

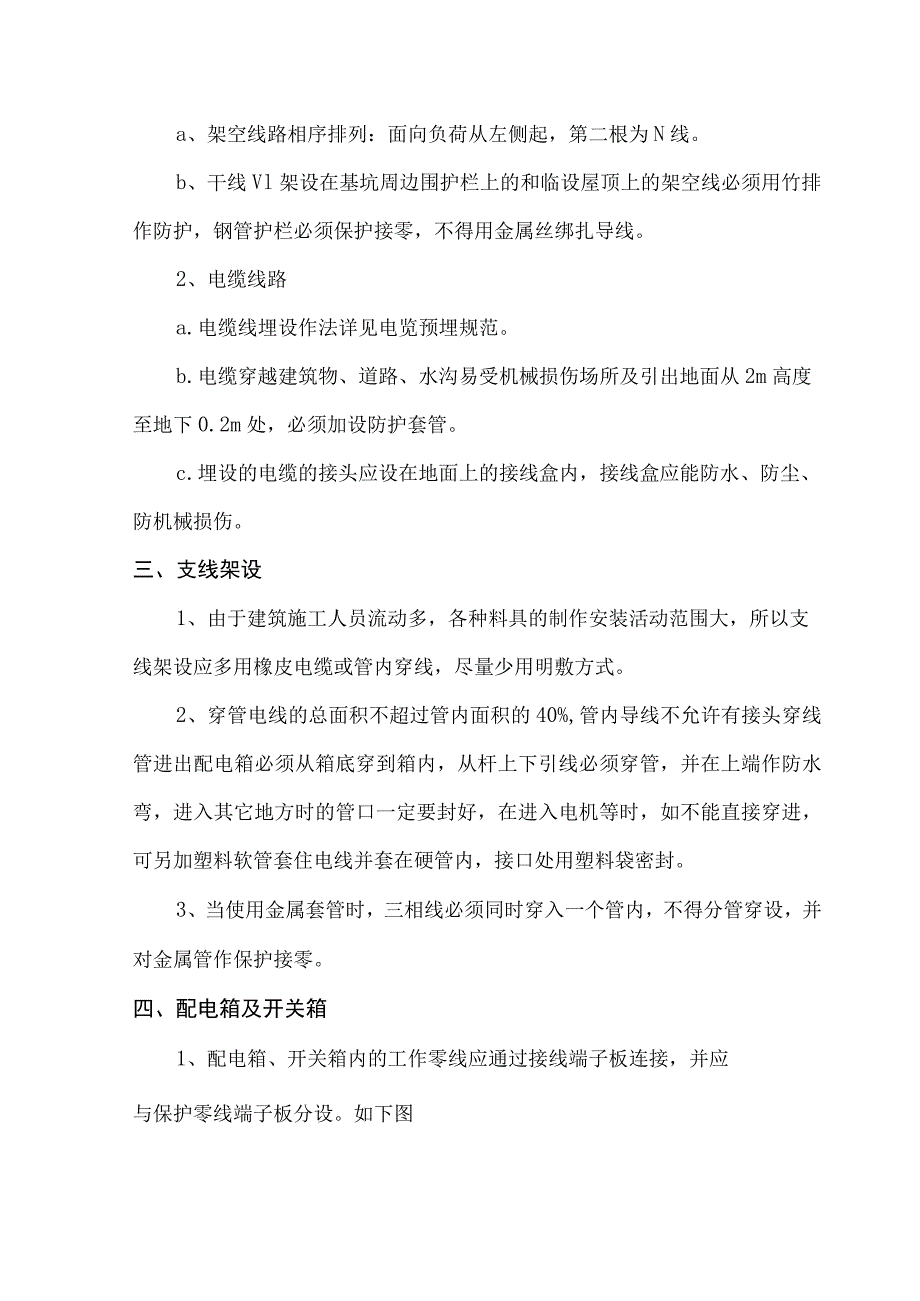

临时用电安全措施.docx_第2页
第2页 / 共4页
临时用电安全措施.docx_第3页
第3页 / 共4页
临时用电安全措施.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《临时用电安全措施.docx》由会员分享,可在线阅读,更多相关《临时用电安全措施.docx(4页珍藏版)》请在第壹文秘上搜索。

1、临时用电安全措施一、接地、接零保护系统及防雷保护1、施工现场专用的中性点直接接地的电力线路中,必须采用接零保护系统。2、保护零线应单独敷设,不作它用,保护零线上不得装设开关或熔断器,截面应不小于工作零线截面,截面同时必须满足机械强度。3、保护零线在整个电路中,除在工作接地或总配电箱电源侧零线引出外,在任何地方不得与工作零线有电气联接,如铁质配电箱中的工作零线端子板和保护零线端子板,不能同时直接固定在箱体,工作零线端子板必须与箱体绝缘,再如塔吊上本来用四芯电缆,照明与设备接零保护共用一根芯线时,必须作分离绝缘处理,才能引入保护零线与设备或金属机架相连接。4、保护零线必须用专用的黄/绿双色线,在任

2、何情况下不准用黄/绿双色线作负荷线。5、手持式或移动式用电设备的电源插座上必须具备专用的保护接零触头,所用插头应避免导电触头误作接零触头使用。并且设备上的保护零线接头不得少于二处,并且不能承受张力。6、接地体应保证接地电阻10欧。7、因为主体施工期间处于夏季,所用的塔吊、施工升降机必须作防雷保护,接闪器等。二、干线线路1、架空线路a、架空线路相序排列:面向负荷从左侧起,第二根为N线。b、干线Vl架设在基坑周边围护栏上的和临设屋顶上的架空线必须用竹排作防护,钢管护栏必须保护接零,不得用金属丝绑扎导线。2、电缆线路a.电缆线埋设作法详见电览预埋规范。b.电缆穿越建筑物、道路、水沟易受机械损伤场所及

3、引出地面从2m高度至地下0.2m处,必须加设防护套管。c.埋设的电缆的接头应设在地面上的接线盒内,接线盒应能防水、防尘、防机械损伤。三、支线架设1、由于建筑施工人员流动多,各种料具的制作安装活动范围大,所以支线架设应多用橡皮电缆或管内穿线,尽量少用明敷方式。2、穿管电线的总面积不超过管内面积的40%,管内导线不允许有接头穿线管进出配电箱必须从箱底穿到箱内,从杆上下引线必须穿管,并在上端作防水弯,进入其它地方时的管口一定要封好,在进入电机等时,如不能直接穿进,可另加塑料软管套住电线并套在硬管内,接口处用塑料袋密封。3、当使用金属套管时,三相线必须同时穿入一个管内,不得分管穿设,并对金属管作保护接

4、零。四、配电箱及开关箱1、配电箱、开关箱内的工作零线应通过接线端子板连接,并应与保护零线端子板分设。如下图1234 50QQQQ0a1234561.总N线2、3:不同四级漏电保护器电侧N线4、5:不同回路单相负荷N线1、总PE线2、箱体PE线3、箱盘面PE线(a)N线端子板接线做法4、埋地电缆铠装PE线5、金属防护管PE线6、盘面金属外壳PE2、配电箱、开关箱内的电器的选择与配置关系:1、总空气漏电开关-2、分路漏电空气开关一IjI一3、分路漏电开关2、)3vn3、三级控制、两级保护三级控制:指总配电箱、分配电箱、开关箱三级控制,实现分级配o两级保护:指开关箱以及其上一级分配电箱(或总配电箱)

5、中必须装设漏电保护器,实行至少两级保护。4、所有配电箱开关箱一律要求线路“下进下出”,进出线不得承受张力,移动式配电箱和开关箱的进出线必须使用橡皮绝缘电缆。5、配电箱、开关箱应有编号、回路标志,并能防雨、防尘,配锁。6、电箱、开关箱的安装高度:底边距地应大于1.3m,小于1.5m,移动箱的底边距地大于O.6m,小于1.5m,分配电箱与开关箱的距离不宜超过30m,开关箱与其控制的设备的水平距离不宜超过3m,并应放在操作人员便于操作的位置,每个箱体周围应有维护空间。五、照明1、照明电路宜单独敷设,大面积应采用高压汞灯、钠灯、卤鸨灯等。2、室外照明灯具应能防雨和机械损伤,金属外壳应保护接零。3、在潮湿场所的局部照明,应用低于36v以下的安全电压供电。4、在道路、安全通道、警示区域等应设照装置。
