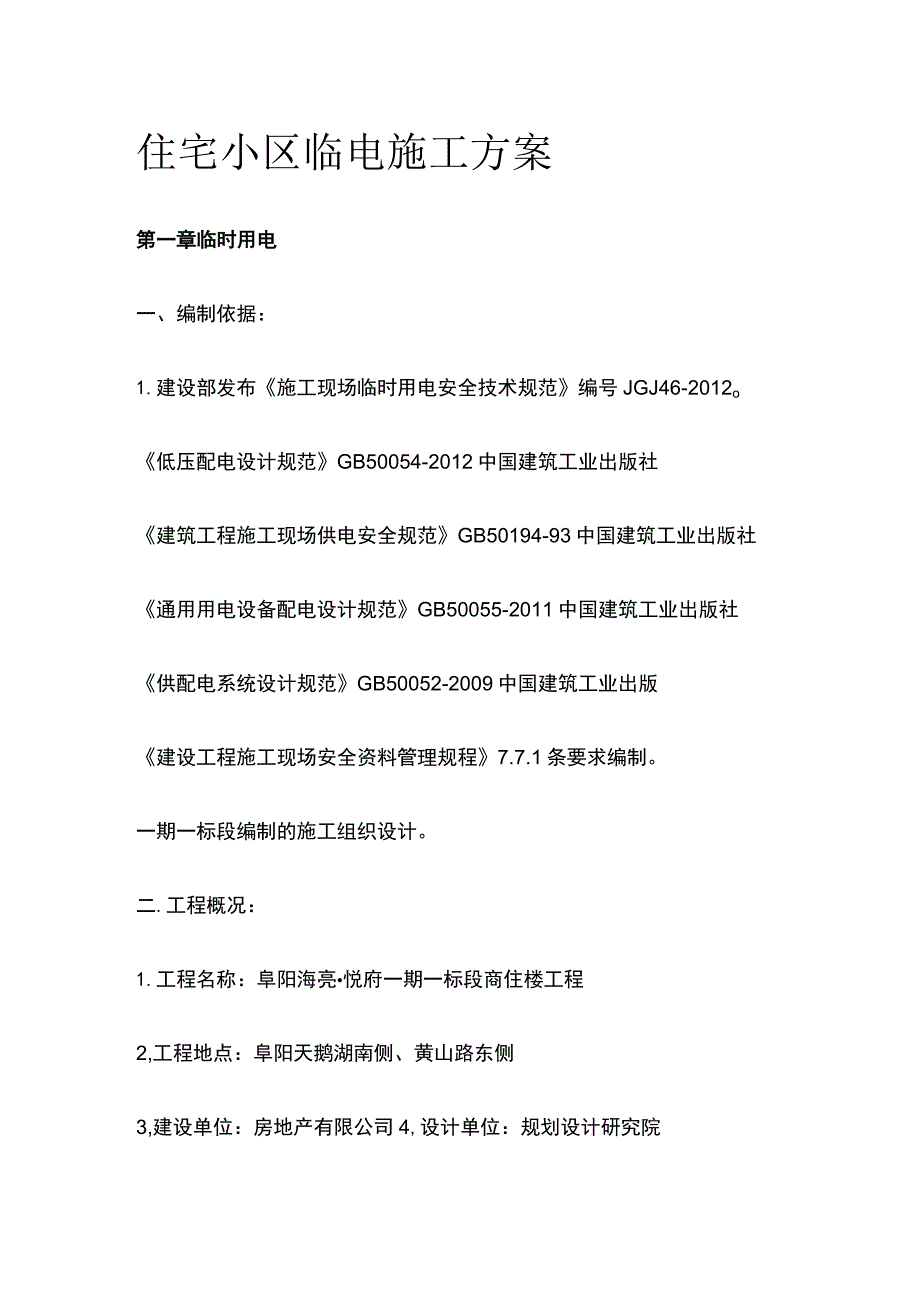

1、住宅小区临电施工方案第一章临时用电一、编制依据：1.建设部发布施工现场临时用电安全技术规范编号JGJ46-2012o低压配电设计规范GB50054-2012中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-2011中国建筑工业出版社供配电系统设计规范GB50052-2009中国建筑工业出版建设工程施工现场安全资料管理规程7.7.1条要求编制。一期一标段编制的施工组织设计。二.工程概况：1.工程名称：阜阳海亮悦府一期一标段商住楼工程2,工程地点：阜阳天鹅湖南侧、黄山路东侧3,建设单位：房地产有限公司4,设计单位：规划设计研

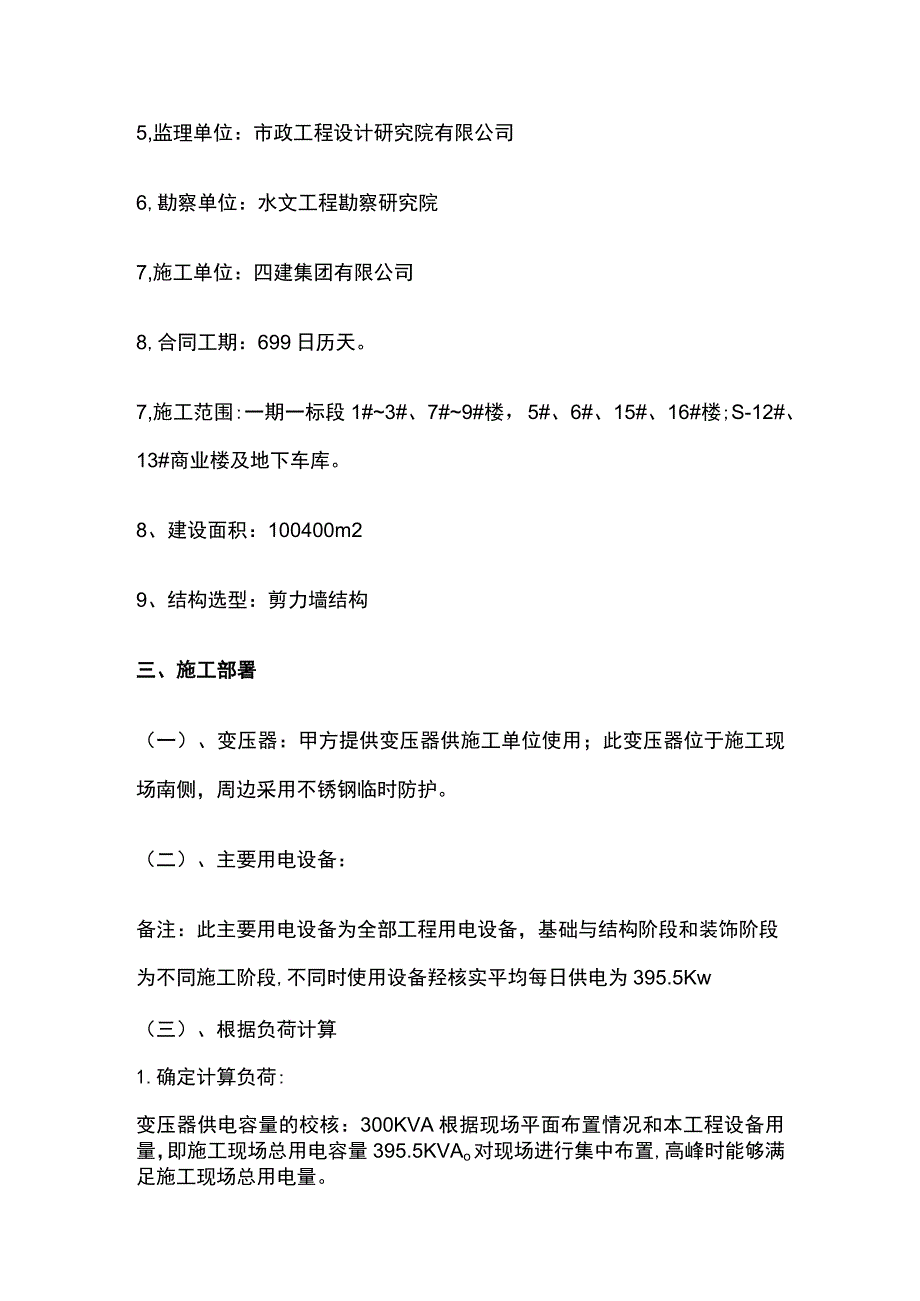

2、究院5,监理单位：市政工程设计研究院有限公司6,勘察单位：水文工程勘察研究院7,施工单位：四建集团有限公司8,合同工期：699日历天。7,施工范围:一期一标段1#3#、7#9#楼，5#、6#、15#、16#楼;S-12#、13#商业楼及地下车库。8、建设面积：100400m29、结构选型：剪力墙结构三、施工部署（一）、变压器：甲方提供变压器供施工单位使用；此变压器位于施工现场南侧，周边采用不锈钢临时防护。（二）、主要用电设备：备注：此主要用电设备为全部工程用电设备，基础与结构阶段和装饰阶段为不同施工阶段,不同时使用设备羟核实平均每日供电为395.5Kw（三）、根据负荷计算1.确定计算负荷:变压

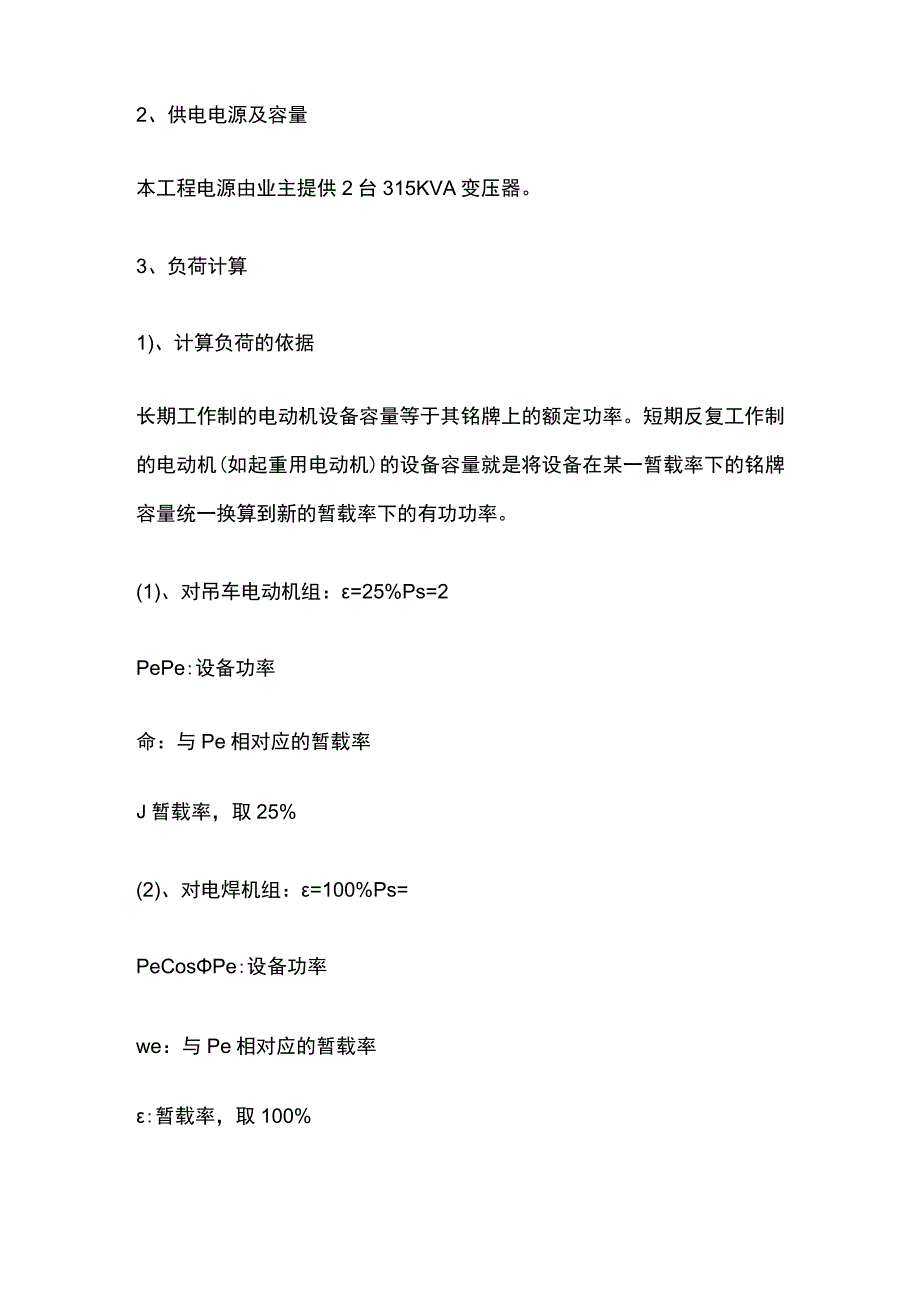

3、器供电容量的校核：300KVA根据现场平面布置情况和本工程设备用量，即施工现场总用电容量395.5KVAo对现场进行集中布置,高峰时能够满足施工现场总用电量。2、供电电源及容量本工程电源由业主提供2台315KVA变压器。3、负荷计算1)、计算负荷的依据长期工作制的电动机设备容量等于其铭牌上的额定功率。短期反复工作制的电动机(如起重用电动机)的设备容量就是将设备在某一暂载率下的铭牌容量统一换算到新的暂载率下的有功功率。(1)、对吊车电动机组：=25%Ps=2PePe:设备功率命：与Pe相对应的暂载率J暂载率，取25%(2)、对电焊机组：=100%Ps=PeCosPe:设备功率we：与Pe相对应的
4、暂载率:暂载率，取100%多组用电设备计算负荷确定由于同一变电所低压母线上的多组用电设备的最大负荷不同时出现的因素，因此计算低压母线上的计算负荷时应考虑计入一个同时系统KoPjs=KPjs(KW)Pjs一计算有功功率Qjs=KQjs(kVar)Qjs一碰功率(3)、负荷计算负荷计算是根据已确定的用电设备容量，采用一定计算方法算出相应的计算负荷，作为选择供配电系统的配电变压器，电器、线路和保护电器元件的依据。对建筑工地供电系统的负荷，一般使用需要系数法，计算方法简便，计算结果比较接近，适用同组用电设备台数较多，各台设备容量相差不太悬殊的配电干线的负荷计算。计算公式：S=l.l*Kx*(PeCOS
5、)其中:ZPe工地用电设备总功率KW(以施工期间设备投入最大容量时段负荷计算具体数据可见施工机械设备表)根据资料约为884KW;Kx工地用电设备需要系数取0.6;COS一工地用电设备平均功率因数，取0.8;式中包括照明设备用电功率10%o贝I：用电最高峰期间S=LlXo.6（294.5/0.8）=242.96（KVA）日用电量按照结构阶段最高峰机械工作8小时计算，不完全系数0.5o电日用量Q=294.50.5x8=1178千瓦*小时/天（四）、施工用电分段：基础施工阶段，主体施工阶段，安装、装修施工阶段。根据工程施工阶段及提供的变压器位置，现场施工用电分为三个阶段：1、第一阶段：（基础施工阶段
6、）主要采用放射式供电方式，在基坑主要设备附近设置临时配电柜。2、第二阶段：（主体施工阶段）主要采用放射式加树干式的供电方式，经竖井随施工周期，垂直引上。根据现场实际情况，从一级箱,根据使用需要，引出电源到二级箱。二级箱按施工区域提供电源，各施工区再按自己的施工需要，从二级箱引出电源到三级箱。3、第三阶段：（安装、装修施工阶段）同上。（五）、总配电布置参见（东源国际广场总平面布置图）。四、安装要求及施工方法：1.施工中的方法及工艺要求:(1)、配电箱应做标记；箱门应配锁；配电箱、开关箱应由专人负责；检查、维修人必须是专业持证电工，且必须按规定穿戴绝缘鞋和手套,使用电工绝缘工具，对配电箱、开关箱进
7、行检查、维修时必须可靠停电后再作业，并挂停电标志牌，严禁带电作业。(2)、配电箱、开关箱要安全、合理的停、送电，要符合安全管理要求。(3)、箱体内电器装置、进出导线要符合规定，确保箱内带电部分不被人偶然触及，确保一机一闸，不得用其它材料代替保险熔体，进、出导线应避开有损伤作用的铁板、钢筋铁器、油污。(4)、开关箱由末级分配电箱配电，防止因局部设备短路故障而造成整个配电系统停电。(5)、结合施工现场的实际情况，确定总配电箱、分配电箱，开关箱、固定式用电设备时间的位置关系，便于配线和维护。(6)、采取有效措施防止配电电器免受污染、防蚀、侵害、变形、防尘、进水和防止错误动作，使运行安全、可靠。(7)
8、,配电箱、开关箱的材质宜采用铁板制作，确保箱体坚固和有可靠的保护接零接地电阻值1。防止因配电箱、开关箱破损而采用木质配电箱，开关箱绝缘不良而造成的漏电、触电事故。(8)、结合施工现场实际情况，规定了配电箱、开关箱箱体的装设要求和装设的安全操作高度。明挂箱高度一般在L3mL5m0,移动式配电箱不得置于地面上随意拖拉应固定在支架上，箱底距地面06m,小于L5m稳固性好。(9)、一级箱正下方用红砖砌筑600mm高平台，在低压出线电缆位置预留电缆沟，周围应排水通畅。(10) .配电柜各回路应编号，绘出线路接线图，标明用途，工作零线与保护地线要明显的标色，安装调试完毕后，须经主要安全部门验收合格后方可投
9、入使用。(11) .配电箱四周用红砖围成2x1.5米方框，并回填200mm厚的细砂防潮湿，在配电箱前操作地方铺上木板。(12),配电箱周围设金属围栏，高度1.8米,栅栏间距0.1米，围栏正面悬挂配电箱管理制度及警示标志，围栏门向外开，并且配锁，上下每03米间隔刷黑、黄相间的油漆；2、外电防护措施的做法：(1)、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。(2)、在建工程(含脚手架)的周边与外电架空线路的边线之间的最小安全操作距离应符合表2-1的规定。表2-1注:上、下脚手架的斜道不宜设在有外电线路的T则。(3)、施工现场的机动车道与外电架空
10、线路交叉时，最低点与路面的最小垂直距离应符合表2-2的规定。表2-2(4)、起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表2-3的规定。表2-3(5)、施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m(6)、当达不到本规范第(2)、(4)条中的规定时，必须采取绝缘隔离防护措施，并应悬挂醒目的警告标志。架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。防护设施与外电线路之间的安全距离不应小于表2-4所列数值。
11、防护设施应坚固、稳定，且对外电线咱的隔离防护应达到IP30级。表2-4(7)、当本规范第(6)条规定的防护措施无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。(8)、在外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施，防止外电架空线路电杆倾斜、悬倒。3、布线及连接方法等要求：(1)、低压配电系统采用TN-S系统供电，每台A级箱处设保护接地措施(2)、配电箱、开关箱内电器装设和导线连接的电器安全要求，要求配电箱、开关箱内所有正常不带电的金属部分必须做可靠、明确的保护接地。五.用电监控及救援预案：(一)、对现场停电预案：1、由于现场存在
12、可能的突发性停电现象，为保证停电后，重要工程项目继续施工及工地安全；满足施工中最基本需要，首先要保证：降水不能停，浇筑混凝土不能停，现场基本照明不能停。按上述要求：混凝土输送泵保证1台，l120KW=120KW;振捣器5台，5l.5KW=7.5KW;降水1台zl2.2=2.2KW；部分照明20KW;功率因数取0.8总需电量S=LlKx(Pe0.8)=l.l0.6(149.7/0.8)=79.4KW所以,1台150KVA,发电机总装机容量150085=127.5KW能满足以上需求。将1台150KA的发电机，分别布置在变压器房旁。2、停、送电必须经有关部门同意或调度许可。3、停、送电严格执行操作票
13、制度，一人操作，一人监护；执行安全措施。4、停、送电操作顺序：(1)、送、发电操作：、把各要送电的一级配电柜Al,A2负荷开关拉闸。、操作“箱变”中的市电负荷开关、隔离开关拉掉。并悬挂标志牌防反送电措施、电源转换柜中的双投开关断开市电网上。合向发电机网mo并悬挂标志牌。、进入发电机房将发电机的输出开关拉掉。、连接蓄电池与柴油发电机的电源线。、柴油发电机的供油管和回油管放入油桶，把柴油机组上的滤清器油管松开；把柴油机组的油门调至低档；、插上钥匙将发电机的启动电源打开，按下启动按钮。柴油发电机起动。、慢慢开启柴油机组的油门，从低档向中档、高档方向移动直至电压达至U400V,频率达到50H乙、发电机
14、的输出开关合闸，电源供至输出的一级配电箱Al,A2o合上负荷开关；用电设备即可(2)、送市电操作：、把所供电的一级配电柜ALA2负荷开关拉闸。、进入发电机房拉下发电机输出开关松开柴油机的油门慢慢息火,停止发电。、电源转换柜中双投开关断开发电机网（下），合向市电网（上），并悬挂标志牌。、操作“箱变”中的隔离开关，负荷开关合闸。、将一级配电柜AI、A2负荷开关合上，检查用电设备符合安全即可使用。（二）、对用电设备及线路设置、警告标志及专业人员巡视维护检查等：1.配电箱、开关箱内电器装置的设置原则和配合关系及检测仪表装置符合要求；应设电源隔离开关；分级设置漏电保护器；使配电系统从始端到终端都有漏电保
15、护，做到“一机一闸”，避免可能发生的错误操作。2、漏电保护器的参数选择，装设位置和形式及1级、2级、3级漏电开关参数应符合要求。其安装、使用维护应符合要求，以确保漏电保护器安全、可靠。3、开关与被控制用电设备特性的合理配合关系决定开关电器是否安全、合理搭配方能可靠的通、断被控电路。4、配电箱、开关箱根据负荷安装隔离开关，漏电保护断路器。5、配电箱要有分别的编号，标明用途，电箱负责人。6、PE线与N线要有分别的专用接线端子排，每个配电箱设重复接地，其接地电阻小于1。7、配电箱、开关箱周围必须留有二人同时操作的空间，开关箱做到一机一箱，一闸一漏，漏电保护器额定漏电动作电流不大于30mA,额定漏电动作时间小于0ls0开关箱应有锁，必须固定牢固，二级箱体距地不小于1.3m,不大于1.5m,移动式电箱下体距地面应大于0.6m小于1.5mo8、动力箱与照明箱分开设置，电箱的进出线从箱上进出，并有防护套，箱内无杂物，所有电箱必须防雨、防风、防尘。9、根据用电设备性质，在A级配电箱后设B级配电箱。塔吊、碎泵、施工电梯、提升架、加压泵配电
