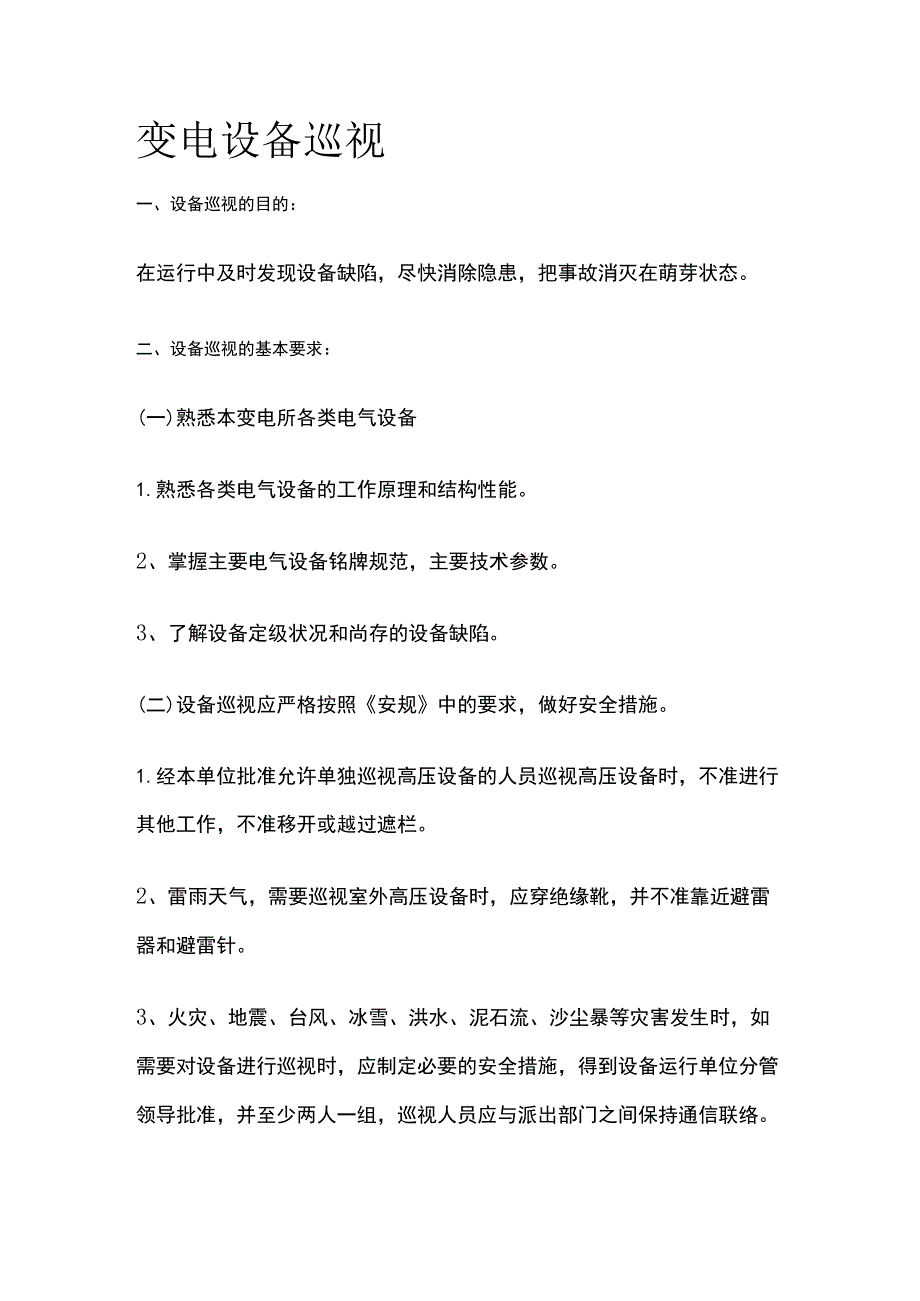

1、变电设备巡视一、设备巡视的目的：在运行中及时发现设备缺陷，尽快消除隐患，把事故消灭在萌芽状态。二、设备巡视的基本要求：(一)熟悉本变电所各类电气设备1.熟悉各类电气设备的工作原理和结构性能。2、掌握主要电气设备铭牌规范，主要技术参数。3、了解设备定级状况和尚存的设备缺陷。(二)设备巡视应严格按照安规中的要求，做好安全措施。1.经本单位批准允许单独巡视高压设备的人员巡视高压设备时，不准进行其他工作，不准移开或越过遮栏。2、雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不准靠近避雷器和避雷针。3、火灾、地震、台风、冰雪、洪水、泥石流、沙尘暴等灾害发生时，如需要对设备进行巡视时，应制定必要的安全措

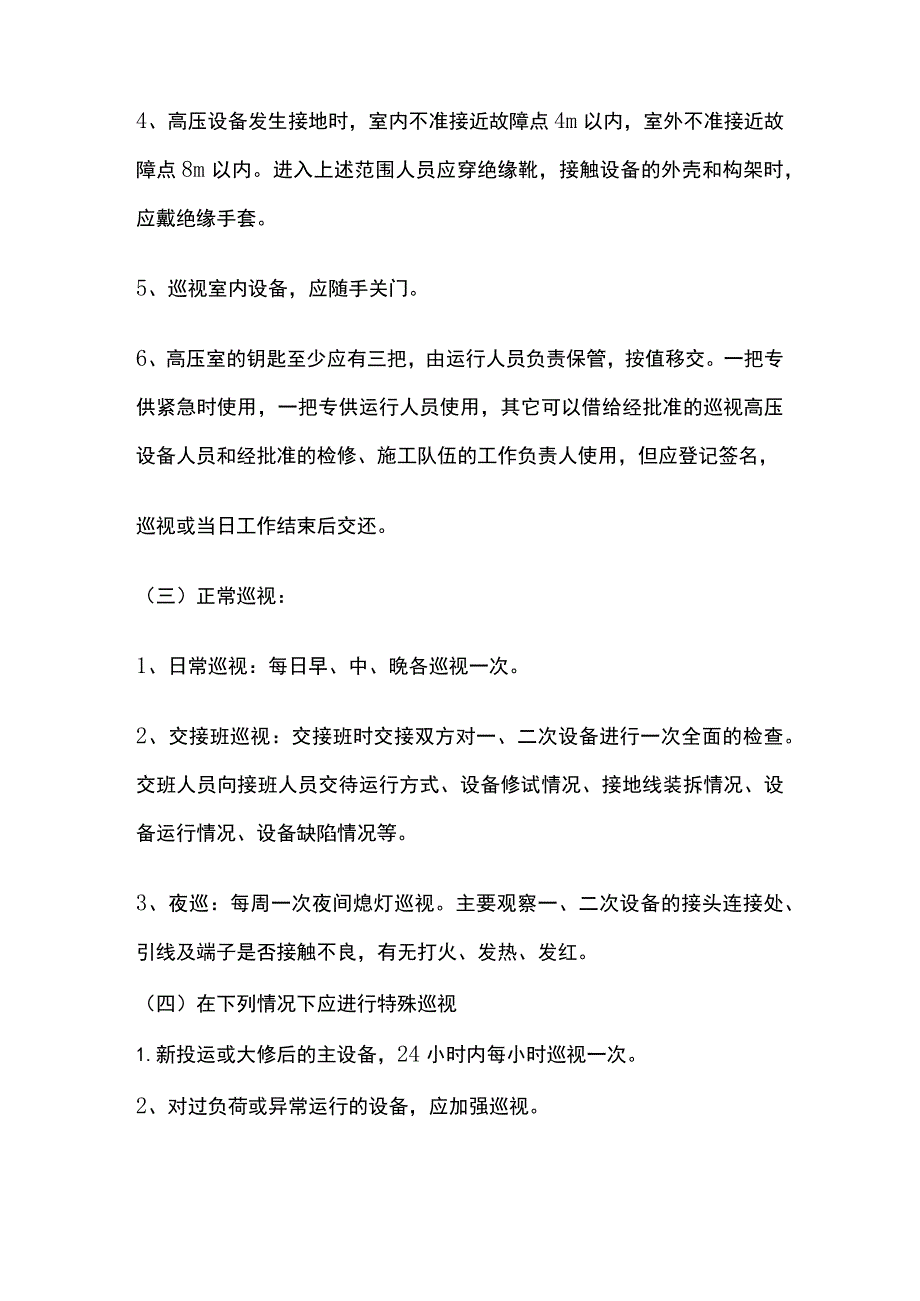

2、施，得到设备运行单位分管领导批准，并至少两人一组，巡视人员应与派出部门之间保持通信联络。4、高压设备发生接地时，室内不准接近故障点4m以内，室外不准接近故障点8m以内。进入上述范围人员应穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。5、巡视室内设备，应随手关门。6、高压室的钥匙至少应有三把，由运行人员负责保管，按值移交。一把专供紧急时使用，一把专供运行人员使用，其它可以借给经批准的巡视高压设备人员和经批准的检修、施工队伍的工作负责人使用，但应登记签名，巡视或当日工作结束后交还。（三）正常巡视：1、日常巡视：每日早、中、晚各巡视一次。2、交接班巡视：交接班时交接双方对一、二次设备进行一次全面的

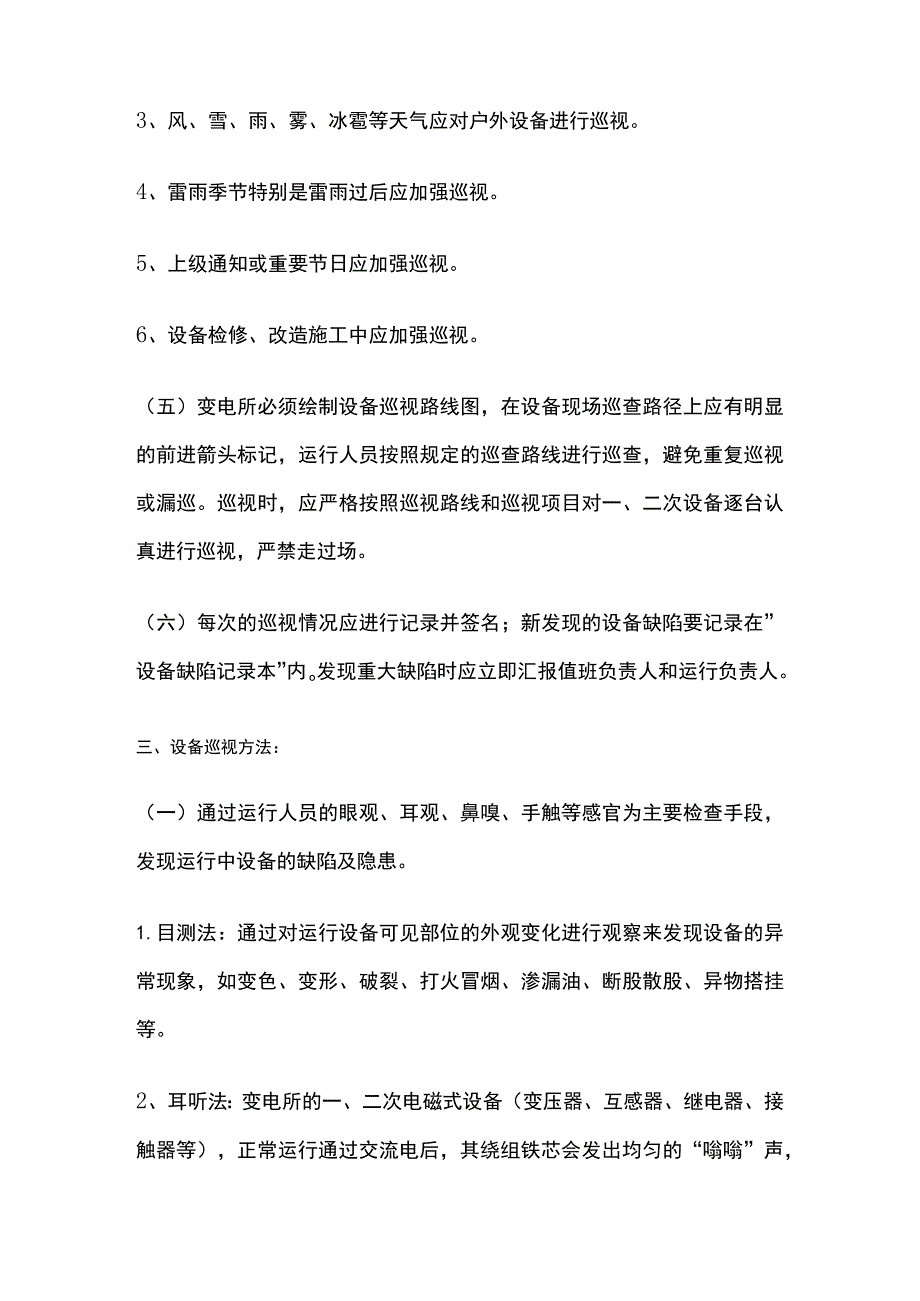

3、检查。交班人员向接班人员交待运行方式、设备修试情况、接地线装拆情况、设备运行情况、设备缺陷情况等。3、夜巡：每周一次夜间熄灯巡视。主要观察一、二次设备的接头连接处、引线及端子是否接触不良，有无打火、发热、发红。（四）在下列情况下应进行特殊巡视1.新投运或大修后的主设备，24小时内每小时巡视一次。2、对过负荷或异常运行的设备，应加强巡视。3、风、雪、雨、雾、冰雹等天气应对户外设备进行巡视。4、雷雨季节特别是雷雨过后应加强巡视。5、上级通知或重要节日应加强巡视。6、设备检修、改造施工中应加强巡视。（五）变电所必须绘制设备巡视路线图，在设备现场巡查路径上应有明显的前进箭头标记，运行人员按照规定的巡查
4、路线进行巡查，避免重复巡视或漏巡。巡视时，应严格按照巡视路线和巡视项目对一、二次设备逐台认真进行巡视，严禁走过场。（六）每次的巡视情况应进行记录并签名；新发现的设备缺陷要记录在”设备缺陷记录本”内o发现重大缺陷时应立即汇报值班负责人和运行负责人。三、设备巡视方法：（一）通过运行人员的眼观、耳观、鼻嗅、手触等感官为主要检查手段，发现运行中设备的缺陷及隐患。1.目测法：通过对运行设备可见部位的外观变化进行观察来发现设备的异常现象，如变色、变形、破裂、打火冒烟、渗漏油、断股散股、异物搭挂等。2、耳听法：变电所的一、二次电磁式设备（变压器、互感器、继电器、接触器等），正常运行通过交流电后，其绕组铁芯会
5、发出均匀的“嗡嗡”声，当设备出现故障时，会夹着杂音，甚至有“僻啪”的放电声。3、鼻嗅法：电气设备的绝缘材料一旦过热会使周围的空气产生一种异味。当巡查中嗅到这种异味时，应仔细寻查过热设备的部位，直至查明原因。4、手触法：对带电的高压设备，如运行中的主变压器、消弧线圈的中性点接地装置,禁止使用手触法测试。对不带电且外壳可靠接地的设备,检查器温度和温升时可用手触法检查。（二）使用工具和仪表，进一步探明故障性质。1.红外检测法：2、视频巡视法3、微机巡视法四、主设备的巡视项目（一）主变压器的巡视检查项目1、正常巡视1）变压器运行声音是否正常。2）变压器油色、油位是否正常，各部位有无渗漏油现象。3）变压
6、器油温及温度计指示是否正常，远方测控装置指示是否正确。4）变压器两侧母线有无悬挂物，金具连接是否紧固；引线不应过松或过紧，接头接触良好，试温片有无变色或有无融化现象。5）呼吸器是否通畅；硅胶是否变色；瓦斯继电器是否充满油；压力释放器（安全气道）是否完好无损。6）瓷瓶、套管是否清洁，有无破损裂纹、放电痕迹及其它异常现象。7）主变外壳接地点接触是否良好，基础是否完整，有无下沉有无水泥脱落或裂纹。8）有载分接开关的分接指示位置及电源指示是否正常。9 ）冷却系统的运行是否正常。10 ）各控制箱及二次端子箱是否关严，电缆穿孔封堵是否严密，有无受潮。11）警告牌悬挂是否正确，各种标志是否齐全明显。2、特殊
7、巡视1）大风天气时，检查引线摆动情况及变压器上是否有悬挂物。2）雷雨天气后，检查套管是否有闪络放电现象，避雷器放电计数器是否动作。3）暴雨天气时，检查站内外排水情况，周围是否有洪水、滑坡、泥石流、塌陷等自然灾害的隐患。4）大雾天气时，检查瓷瓶、套管有无放电现象，并应重点监视污秽瓷质部分有无放电现象。5）下雪天气时，根据积雪检查各接点的发热情况，并及时处理积雪和冰柱。6）发生近距离短路故障后，检查变压器各侧套管接头有无异常。7）主变满负荷或过负荷运行时，应加强负载、油温、油位的监视，并检查套管、接头及引线有无过热现象。（二）有载分接开关的巡视检查项目1.有载分接开关的分接指示器指示是否正确，电压
8、指示是否在规定电压允许偏差范围内。2、控制器电源指示灯是否正常。3、分接开关储油柜的油位、油色及其干燥剂是否正常。4、分按开关及其附件各部位有无渗漏油。5、计数器动作是否正常，能否及时记录分接变换次数。6、电动操作箱门关闭是否严密，防潮、防尘、防小动物措施是否良好。（三）真空断路器的巡视检查项目1.分、合闸位置指示是否正确，与实际运行位置是否相符。2、断路器及重合器指示灯是否正确。3、支柱绝缘子及套管有无裂痕或放电现象。4、引线驰度是否适中、接触是否良好，试温片有无变色或有无融化。5、断路器支架接地是否完好。6、机构箱、端子箱门是否关严，基础及构架有无水泥脱落、裂纹、下沉现象。（四）SF6断路
9、器的巡视项目1、每日定时记录SF6气体压力。2、断路器各部分有无异音（漏气声、震动声）。3、套管有无裂纹或放电声。4、引线驰度是否适中、接触是否良好，试温片有无变色或有无融化。5、分、合闸位置指示是否正确，与实际运行位置是否相符。6、断路器支架接地完好。7、机构箱、端子箱门是否关严，基础及构架有无水泥脱落、裂纹、下沉现象。（五）油断路器的巡视检查项目1.分、合闸位置指示是否正确，与实际运行位置是否相符。2、油色、油位是否正常，有无渗漏油痕迹，放油阀关闭是否紧密。3、排气管是否完好、有无喷油现象。4、表面是否清洁，各部件连接是否牢靠，有无发热变色现象。5、机构箱、端子箱门是否关严，基础及构架有无
10、水泥脱落、裂纹、下沉现象。（六）弹簧操动机构的巡视检查项目1.机构箱门是否平整、开启灵活、关闭紧密。2、储能电动机的电源刀闸或熔丝接触是否良好。3、检查分、合闸线圈有无变形或异味。4、断路器在热备用状态时，合闸弹簧是否储能。5、各辅助接点、继电器位置是否正确。6、检查操作机构箱中的照明、加热、驱潮电阻是否完好。（七）电磁操作机构的巡视检查项目1、机构箱门是否平整、开启灵活、关闭紧密。2、检查分、合闸线圈及合闸接触器有无变色、变形或异味。3、直流电源回路接线端子有无松脱、锈蚀。熔断器是否完好。（八）隔离开关的巡视检查项目1.绝缘子是否清洁、完整，无裂纹、放电闪烙现象。2、机械部分是否完好，部件有
11、无脱落变形，限位销子是否插入。3、闭锁装置是否正常，程序锁、挂锁有无锈蚀和损坏。有无防雨措施。4、触头接触是否良好，接触点是否发热，有无烧伤痕迹，引线有无散股、断股现象。5、接地刀闸接地是否良好。6、构架有无裂纹、倾斜、下沉现象。（九）电容器的巡视检查项目1.检查三相电流表是否平衡，有无不稳定或激增现象，各相差应不大于10%。2、放电线圈及三相放电指示灯是否良好。3、电容器分档刀闸位置是否正确。4、电容器内部有无放电声；外壳有无鼓肚、渗漏油现象；瓷套有无裂纹、闪络痕迹。5、电容器油位是否在允许范围内。6、电容器外部连接线是否牢固可靠。7、电容器避雷器是否完好，外壳接地是否良好。8、基础是否完整
12、，有无水泥脱落或裂纹，有无下沉现象。（十）互感器的巡视检查项目1.互感器套管支柱绝缘子是否清洁，有无放电痕迹。2、瓷件是否完好，无裂纹损坏。3、接头是否牢固、无过热变色现象。4、充油式互感器油位是否在允许范围内。6、电压互感器一、二次熔断器是否完好。7、”嗡嗡“响声是否正常，有无放电声和异常音响。（十一）防雷设施的巡视检查项目1.避雷器正常巡视项目1）瓷质、法兰部分有无破损、裂纹及放电现象；硅橡胶外壳表面是否有老化、裂纹等痕迹。2）检查放电计数器是否动作，外壳有无破损，内部有无水珠。3 ）检查引线是否牢固，接地是否良好。4 ）避雷器内部有无异常声响。2、特殊天气的防雷设施巡视项目1）大风天气时
13、，检查避雷针、避雷器引线的摆动情况，2）雷雨后，检查放电计数器动作情况。3）检查引线及接地线是否牢固，有无损伤，塔身有无倾斜、基础有无沉陷变形现象。（十二）母线的巡视检查项目2、检查软母线是否有断股、散股现象；硬母线有无机械损伤。3、接地故障后，检查瓷瓶表面是否有放电痕迹。4、大雪天应检查母线的积雪及融化情况。5、雷雨后，应检查绝缘子是否有破损、裂纹及放电痕迹。（十三）阻波器的巡视检查项目1.检查引线有无断股、接头有无放电现象。2、阻波器上有无搭挂物。（十四）电力电缆的巡视检查项目1、电力电缆头是否清洁完好，有无放电声，有无放电发热现象。2、检查电缆沟有无积水、盖板有无破损、放置是否平稳、沟边
14、有无倒塌现象。3、检查电缆终端防雷设施是否完好。4、检查电力电缆头外壳、外皮等接地是否良好。（十五）微机保护装置的巡视检查项目1.保护装置自检试验时，动作信号是否正确。2、运行监视灯指示是否正确。3、保护装置是否有装置故障的告警信号，有无异常声音及过热现象。4、检查液晶显示信息量（如电压、电流、功率一次值，保护投入情况等）是否正确。5、检查保护装置显示时间是否正确。6、保护的各插件是否牢靠，接口是否良好。7、定值区号显示为选定区号，保护压板位置正确、接触良好。8、打印机是否正常、打印纸是否足够。（十六）微机监控装置的巡视检查项目1.检查后台机（含UPS装置）运行是否正常。2、检查主菜单中各个子
15、菜单（功能开关）是否完备，检查有关数据显示是否正确。各遥测、遥信量是否正确无误。3、后台打印机工作是否正常，打印纸安装是否正确，数量是否足够。4、检查或维护过程中，严禁更改后台机的参数、图表及实时数据。禁止退出监控系统。1.检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘电阻是否下降。2、对铅酸、镉镇蓄电池组，检查每只蓄电池的液面高度，看有无漏液，若液面低于下线，应补充蒸储水，调整电解液的比重在合格范围内。3、对充电装置，检查三相交流电压是否平衡，运行噪声有无异常，交流输入电压值、直流输出电压值、直流输出电流值等表计显示是否正确，正对地和负对地的绝缘状态是否良好。4、检查直流电源装置上的各种信号灯、声响报警装置是否正常。5、单屏电池电压、容量是否正常。（十八）小电流接地微机选线装置的巡视检查项目1.检查各指示是否正确无误。2、检查打印机电源指示灯是否完好,打印纸安装是否正确，数量是否足够。3、运行指示灯是否正常，自检功能是否完好。（十九）计量和指示仪表的巡视检查项目检查计量和指示仪表的指示值
