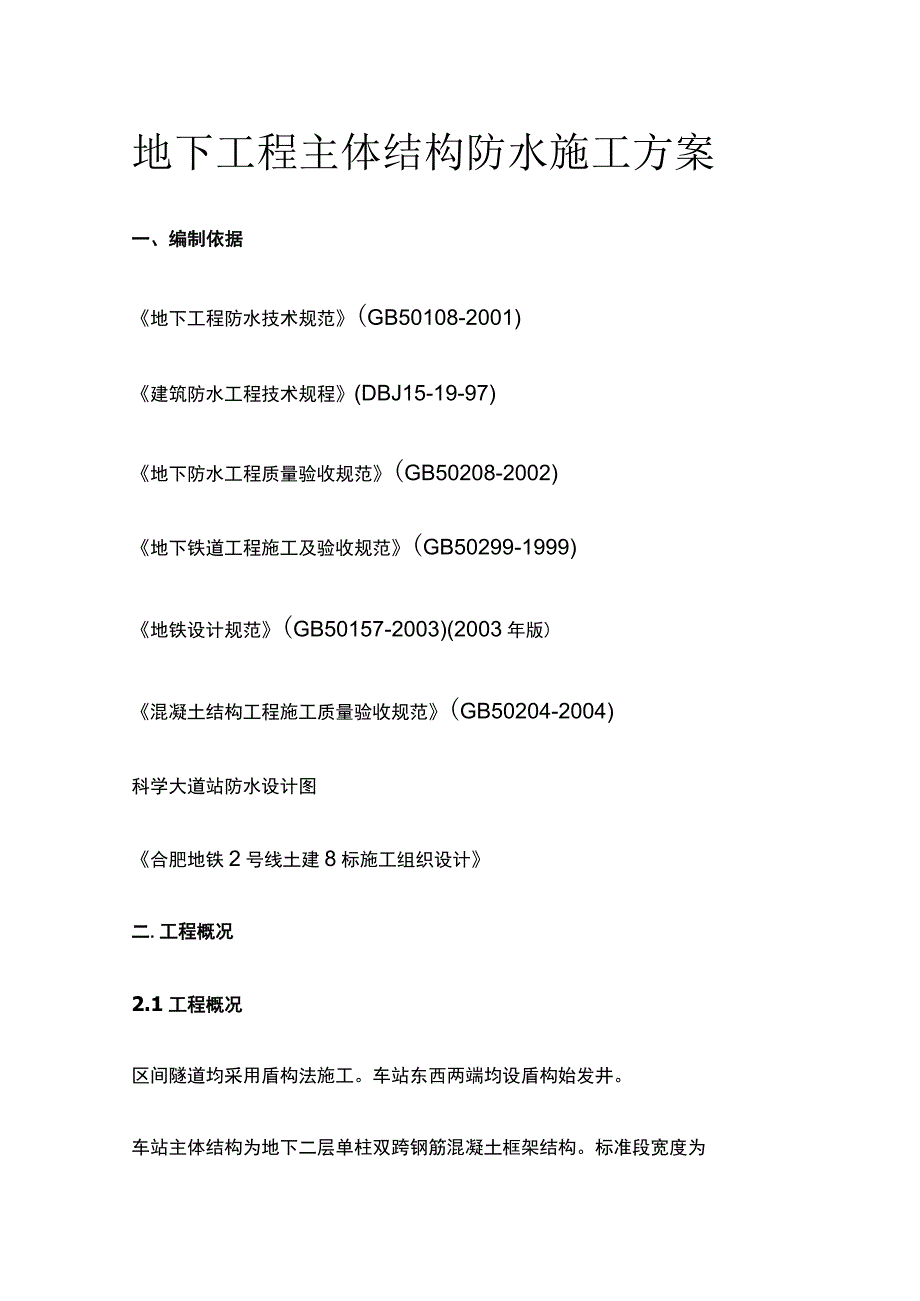

1、地下工程主体结构防水施工方案一、编制依据地下工程防水技术规范(GB50108-2001)建筑防水工程技术规程(DBJ15-19-97)地下防水工程质量验收规范(GB50208-2002)地下铁道工程施工及验收规范(GB50299-1999)地铁设计规范(GB50157-2003)(2003年版)混凝土结构工程施工质量验收规范(GB50204-2004)科学大道站防水设计图合肥地铁2号线土建8标施工组织设计二.工程概况2.1工程概况区间隧道均采用盾构法施工。车站东西两端均设盾构始发井。车站主体结构为地下二层单柱双跨钢筋混凝土框架结构。标准段宽度为20.7m,局部宽度为21.35m,覆土厚度3.2

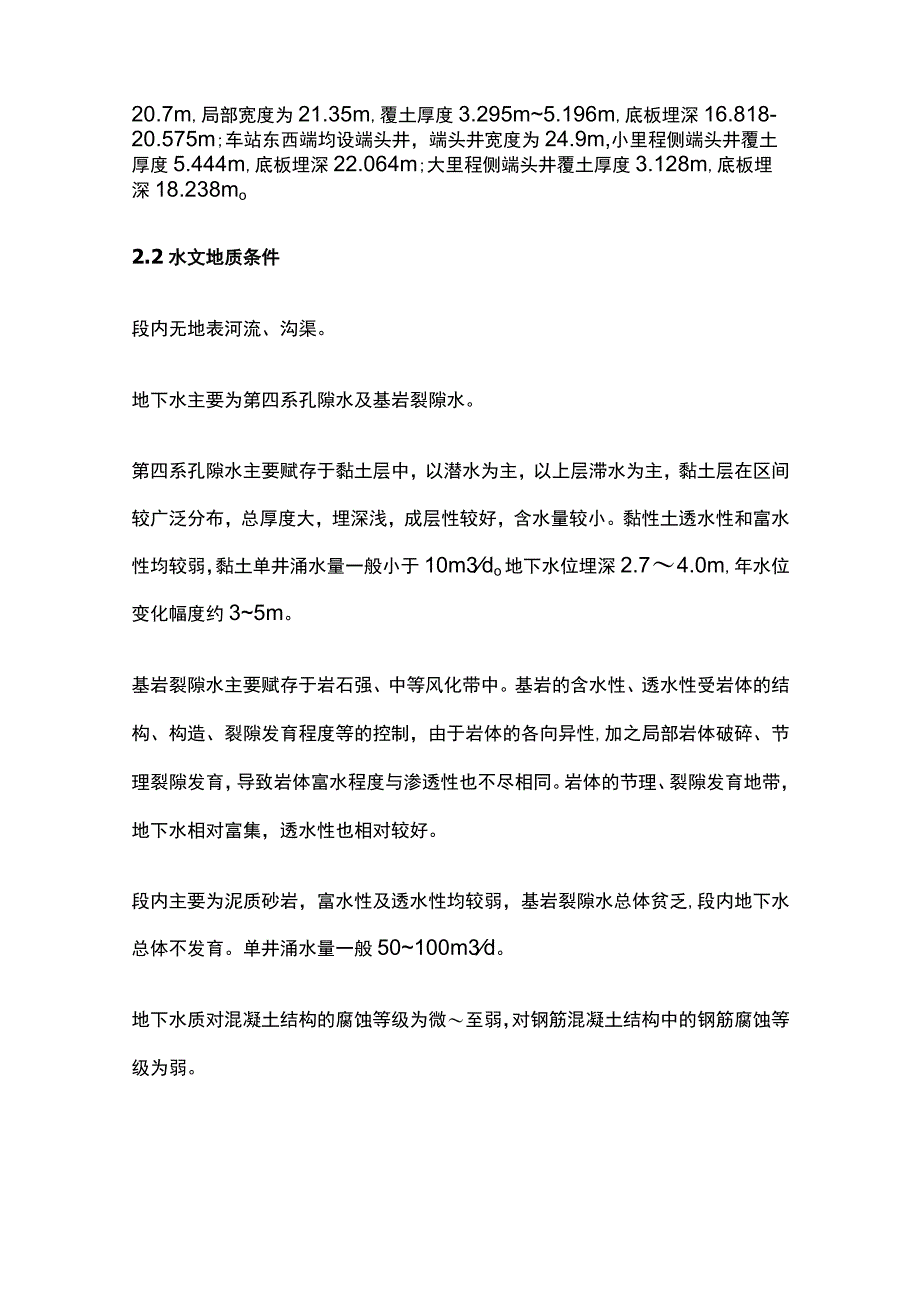

2、95m5.196m,底板埋深16.818-20.575m;车站东西端均设端头井，端头井宽度为24.9m,小里程侧端头井覆土厚度5.444m,底板埋深22.064m;大里程侧端头井覆土厚度3.128m,底板埋深18.238mo2.2水文地质条件段内无地表河流、沟渠。地下水主要为第四系孔隙水及基岩裂隙水。第四系孔隙水主要赋存于黏土层中，以潜水为主，以上层滞水为主，黏土层在区间较广泛分布，总厚度大，埋深浅，成层性较好，含水量较小。黏性土透水性和富水性均较弱，黏土单井涌水量一般小于10m3do地下水位埋深2.74.0m,年水位变化幅度约35m。基岩裂隙水主要赋存于岩石强、中等风化带中。基岩的含水性、透

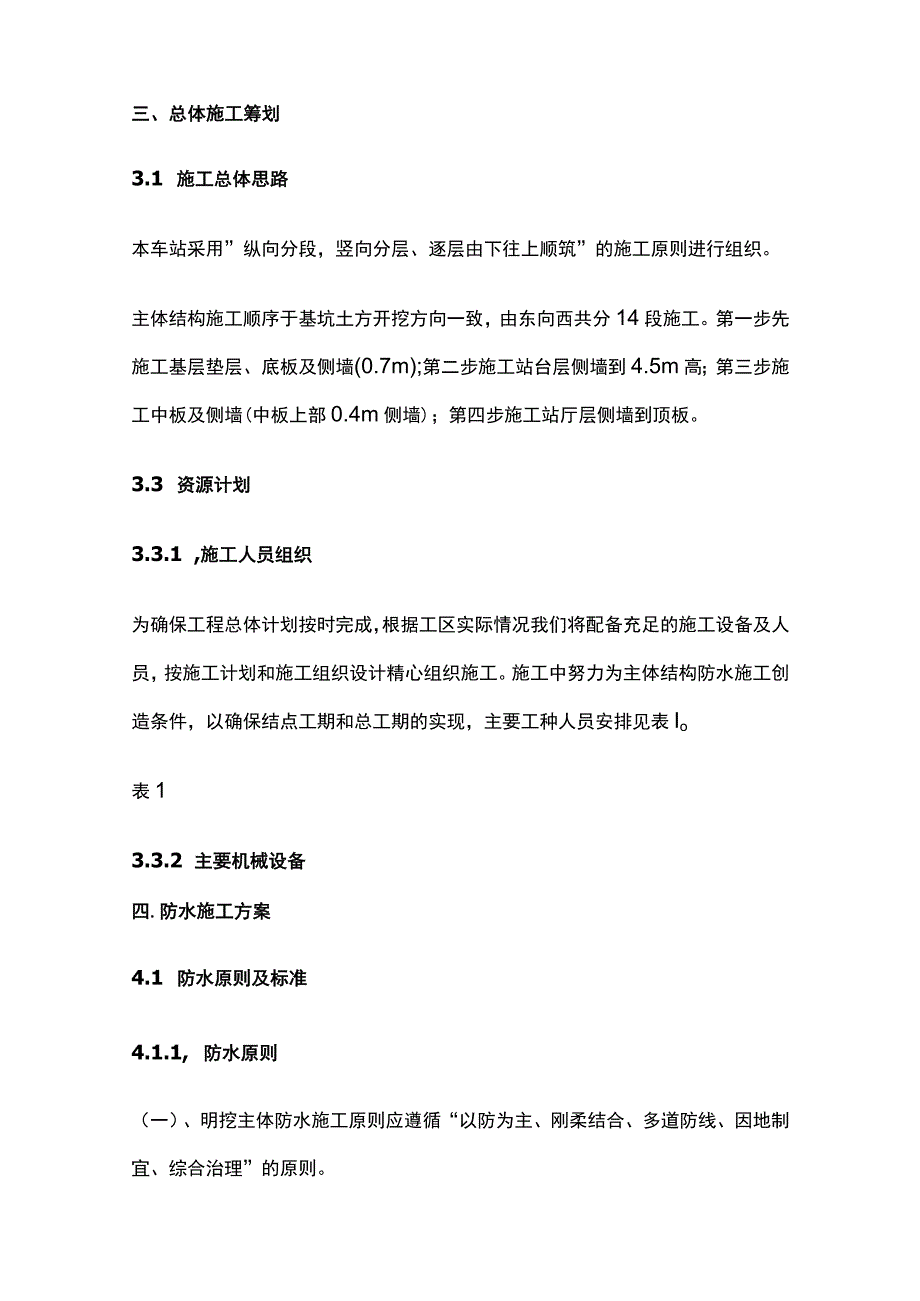

3、水性受岩体的结构、构造、裂隙发育程度等的控制，由于岩体的各向异性,加之局部岩体破碎、节理裂隙发育，导致岩体富水程度与渗透性也不尽相同。岩体的节理、裂隙发育地带，地下水相对富集，透水性也相对较好。段内主要为泥质砂岩，富水性及透水性均较弱，基岩裂隙水总体贫乏,段内地下水总体不发育。单井涌水量一般50100m3d。地下水质对混凝土结构的腐蚀等级为微至弱，对钢筋混凝土结构中的钢筋腐蚀等级为弱。三、总体施工筹划3.1 施工总体思路本车站采用”纵向分段，竖向分层、逐层由下往上顺筑”的施工原则进行组织。主体结构施工顺序于基坑土方开挖方向一致，由东向西共分14段施工。第一步先施工基层垫层、底板及侧墙(0.7m
4、);第二步施工站台层侧墙到4.5m高；第三步施工中板及侧墙(中板上部0.4m侧墙)；第四步施工站厅层侧墙到顶板。3.3 资源计划3.3.1 ,施工人员组织为确保工程总体计划按时完成，根据工区实际情况我们将配备充足的施工设备及人员，按施工计划和施工组织设计精心组织施工。施工中努力为主体结构防水施工创造条件，以确保结点工期和总工期的实现，主要工种人员安排见表Io表13.3.2 主要机械设备四.防水施工方案4.1 防水原则及标准4.1.1, 防水原则（一）、明挖主体防水施工原则应遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理”的原则。（二）、确立钢筋混凝土结构自防水体系，即以结构自防水为根本
5、，采取措施控制结构混凝土裂缝的开展，增加混凝土的密实性、抗渗性、抗裂性、防腐性和耐久性等性能，以施工缝（包括后浇带）、变形缝、穿墙管、桩头等细部构造的防水为重点，同时在结构迎水面设置柔性全包防水层。4.1.2, 防水标准（一）地下车站、人行通道和机电设备集中区段的防水等级应为一级，不允许渗水，结构表面无湿渍。（二）非机电设备集中区段的通风道、通风井等附属的隧道结构防水等级应为二级,顶部不允许滴漏,其它不允许漏水,结构表面可有少量湿渍，总湿渍面积不大于总防水面积的2/1000,任意Ioom防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2mo(三)隧道工程中漏水的平均渗漏量不大于005L
6、md,任意100防水面积渗漏量不大于0.15Lmdo4.2 防水设计体系.结构防水1.防水混凝土的抗渗等级见表3表3(1)防水混凝土应通过调整配合比，或掺加外加剂、掺合料等措施配制而成，抗渗等级应符合表2的规定。(2)防水混凝土的施工配合比应通过试验确定，试配混凝土的抗渗等级应比设计要求提高一级(0.2MPa)o(3)防水混凝土在满足抗渗等级要求的同时，还应满足抗压、抗裂、抗冻和抗侵蚀性等耐久性要求。(4)防水混凝土的环境温度，不得高于80;处于侵蚀性介质中防水混凝土的耐侵蚀要求应根据介质的性质按有关标准执行。(5)防水混凝土结构底板的混凝土垫层，强度等级不应小于C20,厚度不应小于15Omm
7、o(6)防水混凝土结构，应符合下列规定:1）结构厚度不应小于250mm;2）防水混凝土最大裂曜宽度应满足结构最大计算裂缝宽度允许值,并不得出现贯通裂缝。4.2.2接建防水（1）施工缝1）分段浇筑的混凝土施工缝分为纵向水平施工缝和环向垂直施工缝两种,环向垂直施工缝的间距不应大于18m;2）墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处，应留在高出底板表面不小于300mm的墙体上。拱（板）墙结合的水平施工缝，宜留在拱（板）墙接缝线以下150300mm处。墙体有预留孔洞时，施工缝距孔洞边缘不应小于30Omm;3）水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，先涂刷1.5kgm水泥基渗透结晶
8、型防水涂料，再铺3050mm厚的1:1水泥砂浆,并及时浇筑混凝土；4）垂直施工缝浇筑混凝土前，应将其表面凿毛并清理干净,涂刷混凝土界面处理剂或1.5kgm水泥基渗透结晶型防水涂料，并及时浇筑混凝土；5)垂直施工缝应避开地下水和裂隙水较多的地段,并宜与变形缝或诱导缝相结合。(2)诱导缝的技术要求1)顶板诱导缝下表面应设置排水槽，站厅层侧墙设置防潮墙；2)诱导缝中埋式止水带和外贴式止水带均应为中孔型。(3)穿墙管件穿墙管在现浇混凝土内的部分应设置止水法兰并粘贴遇水膨胀止水胶加强防水，柔性外包防水层应与穿墙管形成密封收头处理。4.3防水施工方法本工程底板采用厚度4mm的双面自粘型沥青基聚酯胎预铺防水
9、卷材,顶板采用涂刷高渗透改性环氧树脂防水涂料(0.5kgm2)+1层4mm厚单面粘自粘聚合物改性沥青防水卷材，围护桩段侧墙采用厚度4mm的双面自粘型沥青基聚酯胎预铺防水卷材见图L,辅以混凝土垫层、保护层等。4.3.1 预铺防水卷材施工(1)基面处理要求a.铺设防水卷材的围护结构表面应清理干净,平整度应满足DLl20,D:相邻两凸面间的最大深度，L:相邻两凸面间的最小距离。并要求凹凸起伏部位应圆滑平缓。所有不满足上述要求的凸出部位应凿除，并用125的水泥砂浆进行找平；凹坑部位采用1:2.5水泥砂浆填平。基面应洁净、平整、坚实，不得有疏松、起砂、起皮现象。b基层表面可潮湿，但不得有明水流，否则应进
10、行堵水处理或临时弓I排。C,所有阴角均采用125水泥砂浆做成55cm的钝角，阳角做成2020mm的钝角。(2)施工工艺：a防水层采用双面自粘型沥青基聚酯胎预铺式卷材时，靠近桩面一侧的隔离膜可不撕掉，与现浇混凝土结构外表面密贴面的隔离膜应在浇筑混凝土前撕掉。高分子自粘胶膜预铺防水卷材的自粘面必须面向现浇混凝土结构。b.防水层采用机械固定法固定于桩或垫层表面，固定点距卷材边缘2cm处，钉距不大于50cmo钉长不得小于3cm,且配合垫片将防水层牢固地固定在基层表面，垫片直径不小于2cmo避免浇筑混凝土时脱落。C.相邻两幅卷材的有效搭接宽度为IOCm（不包括钉孔）。将钉孔部位覆盖住。要求上幅压下幅进行
11、搭接。搭接时，搭接缝范围内的隔离膜必须撕掉（双面粘卷材的两侧隔离膜均要求撕掉）。d.底板防水层铺设完毕，除掉卷材的隔离膜,并立即浇筑50mm厚C20细石混凝土保护层。e.防水层破损部位应采用同材质材料进行修补，补丁满粘在破损部位,补丁四周距破损边缘的最小距离不小于10cm。43.2涂料防水层施工（1）基层处理要求a.顶板结构混凝土浇筑完毕后，应反复收水压实，使基层表面平整，其平整度用2m靠尺进行检查，直尺与基层的间隙不超过5mm,且只允许平缓变化。b基层表面的气孔、凹凸不平、蜂窝、缝隙、起砂等，应修补处理，基面必须干净、无浮浆、无水珠、不渗水；当基层上出现大于0.3mm的裂缝时，应骑缝各IOC
12、m涂刷Imm厚的聚氨酯涂膜防水加强层，然后设置聚酯布增强层，最后涂刷防水层。C,所有阴角部位均应采用5X5Cm的1:2.5水泥砂浆进行倒角处理，阳角做成R10mm的圆角。（2）施工顺序及方法a.基层处理完毕并经过验收合格后，先在阴、阳角和施工缝等特殊部位涂刷防水涂膜加强层，加强层厚Imm,加强层涂刷完毕后，立即粘贴16-20目的耐碱玻纤网格布胎体增强层，严禁加强层表干后再粘贴增强层材料。b加强层实干后，开始涂刷大面防水层，防水层采用多道（一般35道）涂刷，上下两道涂层涂刷方向应互相垂直。当涂膜表面完全固化（不粘手）后，才可进行下道涂膜施工。C.聚氨酯涂膜防水层施工完毕并经过验收合格后，应及时施
13、做防水层的保护层，平面保护层采用7cm厚的细石混凝土。立面防水层（如反梁的立面）采用厚度不小于IOmm的聚乙烯泡沫塑料进行保护（发泡倍率为2530倍）。4.3.3 施工缝防水施工施工缝是结构防水的一个薄弱环节，所以对施工缝的防水处理十分重要,有效的技术措施和正确的施工方法是施工缝防水成败的关键。对本工程施工缝的防水处理，拟从两方面着手：L施工缝位置和接面形式留设合理，施工缝表面磴凿毛。2、加强对缝碎的施工质量控制，双管齐下以取得良好的防水效果。（1）施工缝防水施工施工转防水做法:主体结构环向施工缝采用宽度为35cm,橡胶厚度为IOCm的钢边橡胶止水带，进行防水处理，纵向施工缝采用镀锌钢板止水带
14、，钢板为镀锌钢板，厚度Imm,镀锌层厚度不小于20umo一级设防处要配合水泥基渗透结晶型防水材料,用量为1.5kgm2o(2)诱导缝防水施工a、底板和侧墙诱导缝预铺防水卷材加强层均指L7mm厚高分子自粘胶膜防水卷材；顶板诱导缝防水卷材加强层均为L5mm厚双面自粘型丁基橡胶防水密封胶粘带，宽度为L0m0b、顶板诱导缝部位的防水卷材加强层在缝两侧各20cm范围的防水层隔离膜不撕掉，避免与基层粘贴，外侧各30cm宽度范围必须与基层满粘，不得空鼓。卷材防水加强层上表面的隔离膜撕掉后，立即涂刷Imm厚防水涂料，然后立即粘贴增强层,并涂刷涂料防水层。U顶板诱导缝背水面设置滴水线,作用是把渗漏水汇集后滴入凹
15、槽中。滴水线可采用密封胶等可与结构面粘贴牢固的材料。设置在纵梁预留洞中的滴水线，采用专用注胶器均匀注胶在结构基面上。d、楼板诱导缝钢边橡胶止水带至侧墙与楼板接头处，沿侧墙上翻500mm,它与侧墙内表面距离为Ioommo主要防水材料施工注意事项1.中埋式钢边橡胶止水带中埋式钢边橡胶止水带的宽度均为35cm,橡胶厚度为IOmm,钢边采用镀锌钢板，厚度为Imm;止水带设置在变形缝部位时，采用中孔型止水带；用于施工缝部位时，采用平蹊式止水带。a.止水带采用铁丝固定在结构钢筋上，固定间距40cmo要求绑扎固定牢固可靠，避免浇筑和振捣混凝土时固定点脱落导致止水带倒伏、扭曲影响止水效果。b水平设置的止水带均采用盆式安装，盆式开孔向上，保证浇捣混凝土时混凝土内产生的气泡顺利排出。C,止水带现场接头宜尽量少，并应采用现场热硫化对接接头。施工缝和变形缝止水带十字交叉部位应做成工厂接头。d.止水带应设置在结构中线位置，结构两侧厚度差均不得大于Icmo止水带的纵向中心线与变形缝中线应对齐,两者距离误差不得大于Icmo止水带与接缝表面应垂直，误差不得大于15%e.浇筑和振捣止水带部位的混凝土时，应避免止水带出现扭曲或倒伏。f.止水带部位的模板应安装定位准确、牢固，避免跑模、胀模等影响止水带定位的准确性。g
