外墙涂料施工常见问题及解决方法.docx

上传人:p** 文档编号:389995 上传时间:2023-08-06 格式:DOCX 页数:12 大小:23.13KB
下载 相关 举报
外墙涂料施工常见问题及解决方法.docx_第1页
第1页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第2页
第2页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第3页
第3页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第4页
第4页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第5页
第5页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第6页
第6页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第7页
第7页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第8页
第8页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第9页
第9页 / 共12页
外墙涂料施工常见问题及解决方法.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《外墙涂料施工常见问题及解决方法.docx》由会员分享,可在线阅读,更多相关《外墙涂料施工常见问题及解决方法.docx(12页珍藏版)》请在第壹文秘上搜索。

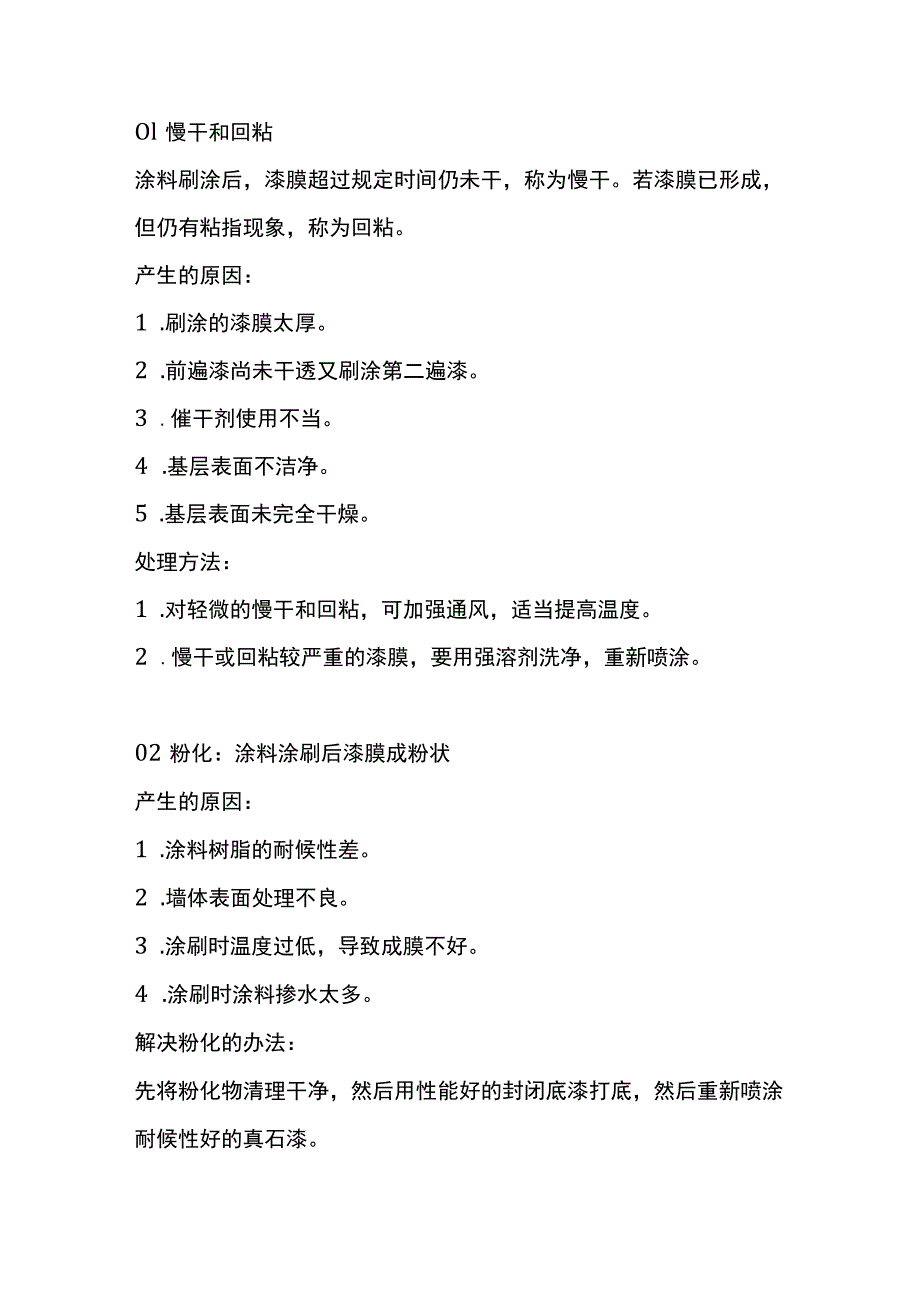

1、Ol慢干和回粘涂料刷涂后,漆膜超过规定时间仍未干,称为慢干。若漆膜已形成,但仍有粘指现象,称为回粘。产生的原因:1 .刷涂的漆膜太厚。2 .前遍漆尚未干透又刷涂第二遍漆。3 .催干剂使用不当。4 .基层表面不洁净。5 .基层表面未完全干燥。处理方法:1 .对轻微的慢干和回粘,可加强通风,适当提高温度。2 .慢干或回粘较严重的漆膜,要用强溶剂洗净,重新喷涂。02粉化:涂料涂刷后漆膜成粉状产生的原因:1 .涂料树脂的耐候性差。2 .墙体表面处理不良。3 .涂刷时温度过低,导致成膜不好。4 .涂刷时涂料掺水太多。解决粉化的办法:先将粉化物清理干净,然后用性能好的封闭底漆打底,然后重新喷涂耐候性好的真

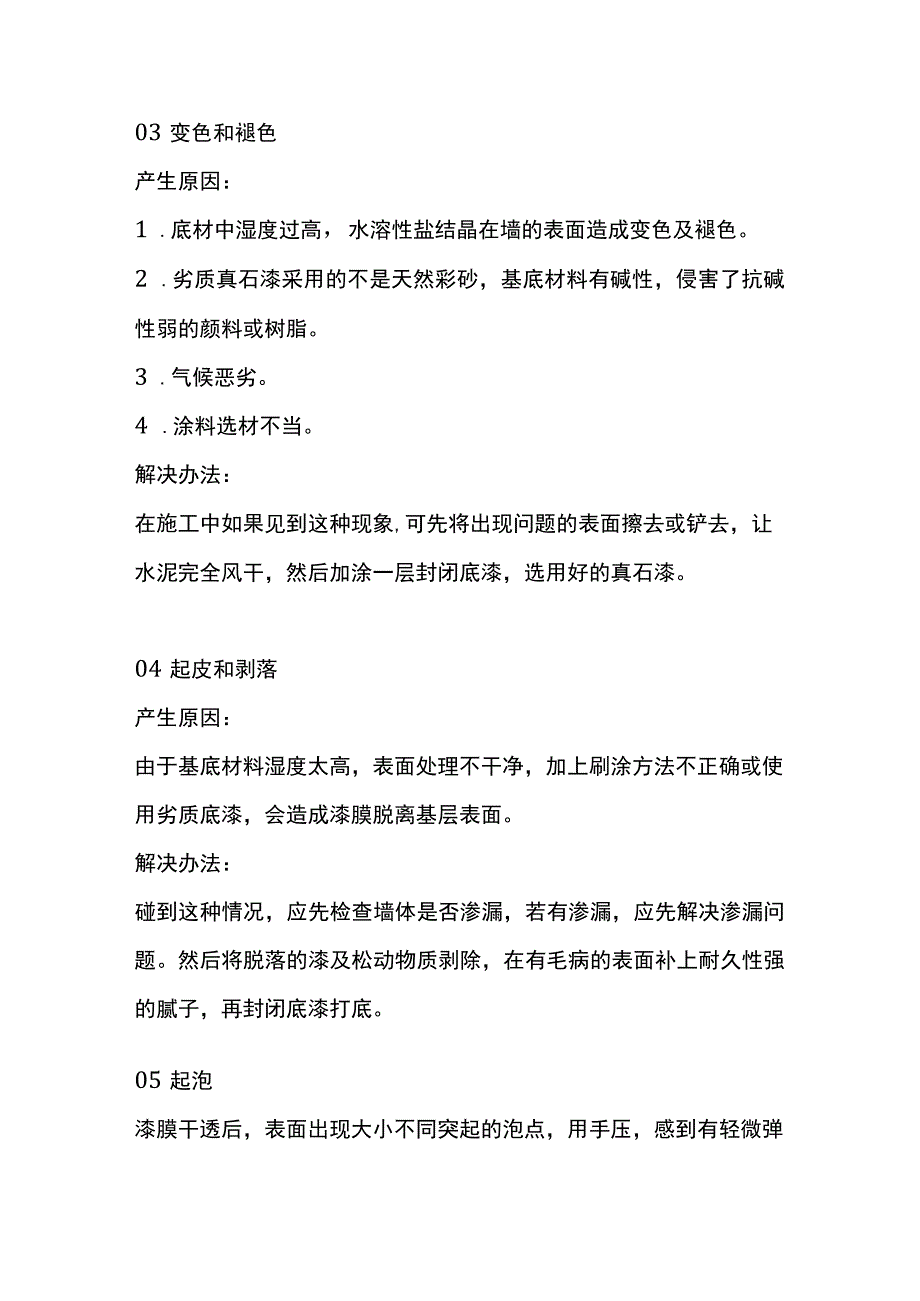

2、石漆。03变色和褪色产生原因:1 .底材中湿度过高,水溶性盐结晶在墙的表面造成变色及褪色。2 .劣质真石漆采用的不是天然彩砂,基底材料有碱性,侵害了抗碱性弱的颜料或树脂。3 .气候恶劣。4 .涂料选材不当。解决办法:在施工中如果见到这种现象,可先将出现问题的表面擦去或铲去,让水泥完全风干,然后加涂一层封闭底漆,选用好的真石漆。04起皮和剥落产生原因:由于基底材料湿度太高,表面处理不干净,加上刷涂方法不正确或使用劣质底漆,会造成漆膜脱离基层表面。解决办法:碰到这种情况,应先检查墙体是否渗漏,若有渗漏,应先解决渗漏问题。然后将脱落的漆及松动物质剥除,在有毛病的表面补上耐久性强的腻子,再封闭底漆打底

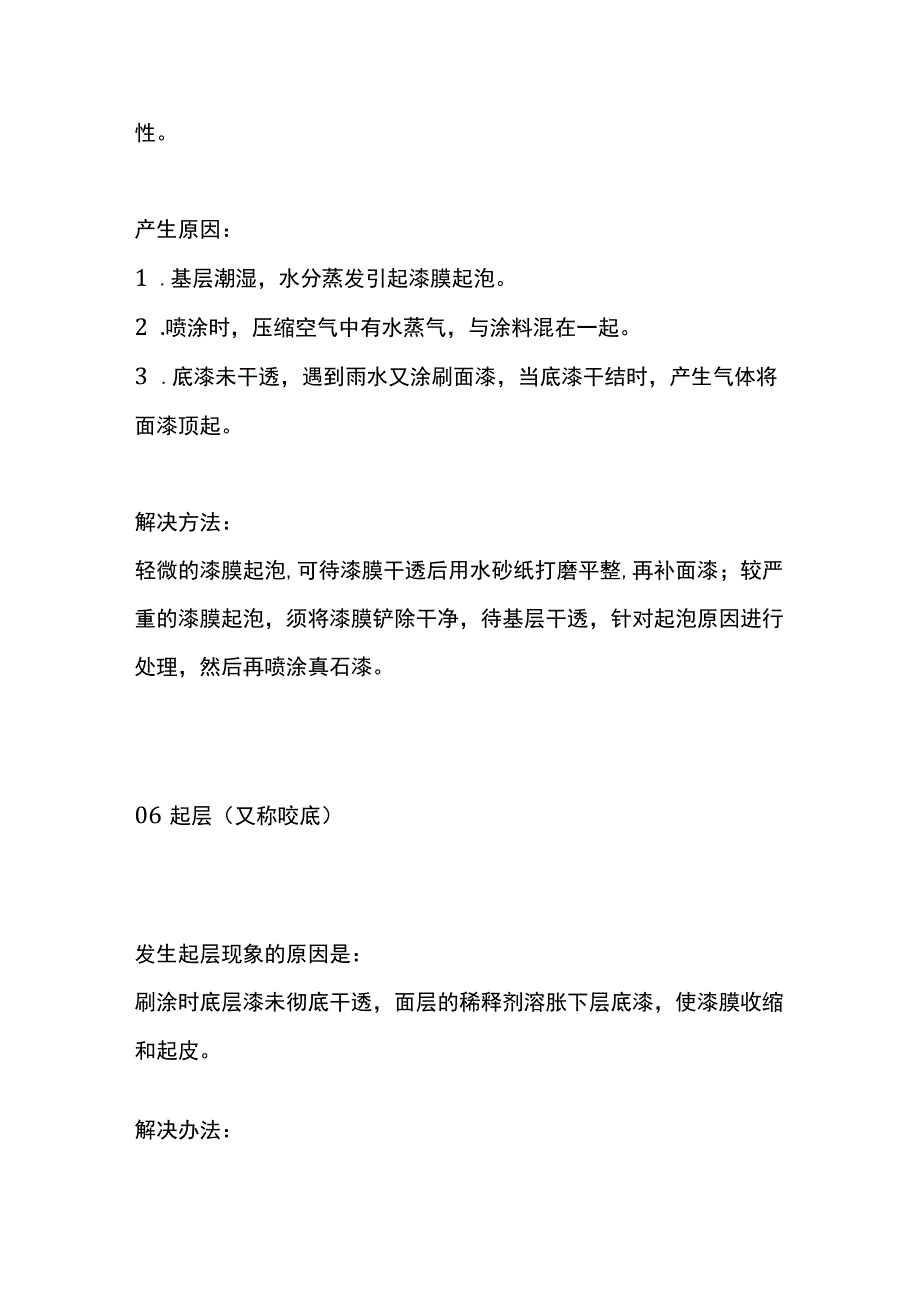

3、。05起泡漆膜干透后,表面出现大小不同突起的泡点,用手压,感到有轻微弹性。产生原因:1 .基层潮湿,水分蒸发引起漆膜起泡。2 .喷涂时,压缩空气中有水蒸气,与涂料混在一起。3 .底漆未干透,遇到雨水又涂刷面漆,当底漆干结时,产生气体将面漆顶起。解决方法:轻微的漆膜起泡,可待漆膜干透后用水砂纸打磨平整,再补面漆;较严重的漆膜起泡,须将漆膜铲除干净,待基层干透,针对起泡原因进行处理,然后再喷涂真石漆。06起层(又称咬底)发生起层现象的原因是:刷涂时底层漆未彻底干透,面层的稀释剂溶胀下层底漆,使漆膜收缩和起皮。解决办法:涂层施工须按指定的时间间隔进行,涂层不能涂得太厚,底漆完全干透后再涂面漆。07流

4、挂在施工现场经常可以发现漆从墙面上流挂或滴下来,形成眼泪状或波纹状的外观,俗称滴眼泪。产生原因:1.漆膜一次涂得过厚。2 .稀释比太高。3 .在没有打磨的旧漆表面上直接涂刷。解决方法:1.多次涂覆,每次均涂薄薄一层。2 .降低稀释比。3 .用砂纸打磨被刷物体旧漆面。08起皱:漆膜形成起伏的皱纹产生原因:1 .漆膜过厚,表面收缩。2 .涂第二层漆时,第一层还未干透。3 .干燥时温度太高。解决办法:为了防止出现这种状况,应避免涂得太厚,刷涂应均匀。刷涂两道漆间隔时间一定要足够,要保证待第一层漆膜完全干透后再涂第二道。09存在的交叉污染严峻产生原因:面层在施工过程没有留意到在分格上的分布,造成外形脱

5、轧。解决办法:在施工过程必须要遵守每一个施工步骤来完成,尽量避免交叉污染的破坏,同时,我们可以选择具有抗老化,抗高温以及抗强烈照射的辅助涂料来填补,也可以保证交叉污染的减少。10泛起大量的抹纹不平现象产生原因:水泥砂浆面积大,造成干燥时间慢,这样会产生开裂以及空鼓现象;MT-217膨润土应用于真石漆中,施工爽滑容易批刮。解决办法:进行平均的分格处理,在基屋抹灰过程中,进行对砂浆均匀的配合。11遇水发白,抗水性差现象和主要原因:一些真石漆经过雨水冲刷和浸泡后会明显发白,天气晴朗后又恢复原来的状态,这是真石漆抗水性差的直接表现。1.乳液品质较低低档或低价位乳液为了增加乳液的稳定性,往往会加入过量的

6、表面活性剂,这些表面活性剂会大大降低乳液本身的耐水性。2 .乳液用量过低高品质的乳液价格较高,厂家为了节约成本,只添加少量的比例乳液,从而使得真石漆干燥后漆膜疏松、不够致密,漆膜吸水率比较大,黏结强度也相应降低,一旦遇到长时间的阴雨天气,雨水就会渗透到漆膜里,导致真石漆发白。3 .增稠剂过量厂家在制造真石漆时,往往会加入大量的獭甲基纤维素、羟乙基纤维素等作为增稠剂,这些物质都属于水溶性或亲水性,涂料成膜后留在涂层中,大大降低涂层的耐水性能。解决方法:1.选择优质乳液要求厂家选用耐水性非常优良的高分子丙烯酸聚合物作为成膜物质,从源头上提高真石漆的耐水性。2 .增加乳液比例要求厂家增加乳液的比例含

7、量,对真石漆乳液的添加量做大量的对比试验,确保真石漆施工后得到一个致密完整的漆膜,阻挡雨水的侵袭。3 .调整亲水物质配比为保证产品的稳定性和施工性,添加纤维素等亲水物质是必需的,关键是找到一个精确的平衡点,这就需要要求厂家通过大量反复的试验,研究纤维素等亲水性物质的合理配比。既保证产品的效果,又能将对耐水性的影响降到最低。12喷涂飞溅浪费严重现象及主要原因:有些真石漆在进行喷涂时会掉砂,甚至会四处飞溅,严重时可浪费1/3左右。1 .碎石级配不当真石漆中天然碎石颗粒不能采用均匀大小的颗粒,必须采用大小不同的颗粒混合搭配,如果采用均匀颗粒或颗粒搭配不合理,均会造成喷涂飞溅。2 .施工操作不当可能是

8、喷枪口径太大、喷枪压力选择不当等因素也会造成飞溅。3 .涂料稠度不当涂料稠度调制不当也会造成喷涂时掉砂和飞溅,严重浪费材料。解决方法:1.调整碎石级配通过施工现场观察发现,过多使用粒径小的天然碎石会使漆膜表面质感偏低;过度使用粒径大的碎石,则容易造成飞溅和掉砂,只有按一定级数配比,才能达到均匀统一。4 .调整施工操作如果是喷枪原因,则需要调整喷枪口径和压力。5 .调整涂料稠度如果是涂料稠度造成原因,则需要调整稠度。13真石漆发花现象及主要原因:1 .基层酸碱度的影响,酸碱度大于9,就会导致发花现象。2 .施工过程中薄厚不均匀容易出现发花,此外真石漆喷涂用量过少、漆膜太薄也会造成发花现象。3 .

9、真石漆生产过程中,纤维素比例过高,是发花的直接原因。解决办法:1.严格控制基层酸碱度,使用抗碱封闭底漆做封底处理,防止碱性物质析出。2.严格执行正常施工用量,不偷工减料,正常的真石漆理论涂布量为3.0-4.5kg/平米左右3按合理比例控制作为增稠剂的纤维素含量。14真石漆黄变真石漆黄变简单来讲就是颜色发黄,影响美观。现象及主要原因:生产商采用了较差的丙烯酸乳液作为粘结剂,乳液经过太阳紫外线照射会发生分解,析出有色物质,最终造成黄变现象。解决方法:要求厂家选用优质乳液作为粘结剂,提高产品品质。15漆膜过软现象及主要原因:合格的真石漆漆膜会很硬,用指甲无法扣动。漆膜太软主要是由于乳液选择不当或含量

10、较低,造成漆膜成膜时的涂层不够紧密。解决方法:生产真石漆时,要求厂家不能选用与制造乳胶漆相同的乳液,应选择粘结力较高、成膜温度更低的复合溶液。16色差现象及主要原因:同一墙面没有使用同一批号的涂料,两批涂料存在色差。真石漆涂层色彩完全由砂石颜色决定,出于地质构造的缘故,每批彩砂难免有色差,所以在进材料时,最好要选用同一批石矿加工的彩砂,进货一次要进全,以减少色差。涂料储存时分层或表层出现浮色,喷涂前没有充分搅拌均匀。解决方法:同一墙面尽量使用同一批号的涂料;涂料储存时分批放置;喷涂前应充分搅拌均匀后再使用;在进材料时,最好要选用同一批石矿加工的彩砂,进货一次要进全。17涂层不均匀、接茬明显、二

11、次修补接茬明显现象及主要原因:没有使用同一批号的涂料;涂料储存时分层或表层出现浮水,喷涂前又没有充分搅拌均匀涂料粘度不同;喷涂时空气压力不稳;喷涂时喷枪喷嘴的口径因磨损或安装错误而发生变化;配合比掌握不准,掺加料不均匀;涂层厚度不一致;施工洞口等封堵不及时或后补造成接茬明显;面层施工没将茬子甩在分格处或不明显处,而是无计划乱甩槎形成面层涂层接茬明显可见。解决方法:应安排专人或厂家对配合比、稠度等相关因素进行控制;施工洞口或脚手架的搭设口等应提前封堵修补完成;尽量使用同一批号的涂料;涂料储存时分批放置,喷涂前应充分搅拌均匀后再使用;喷涂时及时检查喷枪喷嘴,调整喷嘴压力;施工中间甩槎,必须把茬子甩

12、到分格缝或管后不明显的地方,严禁在块中甩槎;二次接茬施工时注意涂层厚度,避免涂层重叠,形成深浅不一。18涂层起泡、起鼓、开裂现象及主要原因:涂料施工时基层的含水率过大;水泥砂浆、混凝土基层因龄期不够,或因养护温度过低而强度不够,混合砂浆基层设计强度偏低,或者施工时配合比不正确;没有使用封闭底涂料;主涂面还没有完全干燥即涂装罩面涂料;基层开裂,底层抹灰没按要求分格,或分割块太大;水泥砂浆面积过大,干缩不一,会形成空鼓及裂缝,底层的空鼓以至将面层拉裂;水泥砂浆没有进行分层抹灰保证基层的抹灰质量;一次喷涂量太大,涂层太厚,又稀释不当;涂料本身性能存在缺陷等都易引起涂层开裂;天气温差大,致使内外层干燥

13、速度不同,表干里不干形成裂缝。解决方法:打底灰应按要求进行分格;在基层的抹灰过程中应严格砂浆的配合比和进行分层抹灰;按施工程序和规范施工;严格把关原材料质量;改用小嘴喷枪,薄喷多层,尽量控制每层的干燥速度,喷涂距离以略远为好。19涂层脱落、损伤现象及主要原因:涂料施工时基层的含水率过大;受过外力机械冲撞;施工气温太低而造成涂料成膜不好;揭去胶带时间不适或方法不当造成涂料损伤;外墙底部未做水泥脚线;未使用配套封底涂料。解决方法:按施工程序和规范施工;施工过程中注意成品保护。20施工时的交叉污染严重、变色现象及主要原因:涂层颜料褪色,经风吹、雨淋、日晒颜色变化;施工时各专业之间的施工顺序不当造成交

14、叉污染。解决方法:要求选用抗紫外线、抗老化、抗日光照射的颜料的涂料,施工时严格控制加水,中途更不能随意加水以保证颜色一致;为了防止面层的污染在涂层完工24h后及时刷一道罩面漆。刷罩面漆时注意防止流淌或过厚形成花感。施工过程中应按照施工程序组织施工避免施工时专业的交叉污染或破坏。21阴阳角裂缝现象及主要原因:有时在阴阳角处出现裂缝,阴阳角是两个面交叉,在干燥过程中会有两个不同方向的张力同时作用于阴阳角处的漆膜,易裂缝。解决方法:发现裂缝的阴阳角,用喷枪再一次薄薄的覆喷,隔半小时再喷一次,直至盖住裂缝;新喷涂的阴阳角,则在喷涂时注意不能一次喷厚,采取薄喷多层法,喷枪距离要远,运动速度要快,且不能垂直阴阳角喷,只能采取散射,即喷涂两个面,让雾花的边缘扫入阴阳角。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 防水建筑

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
