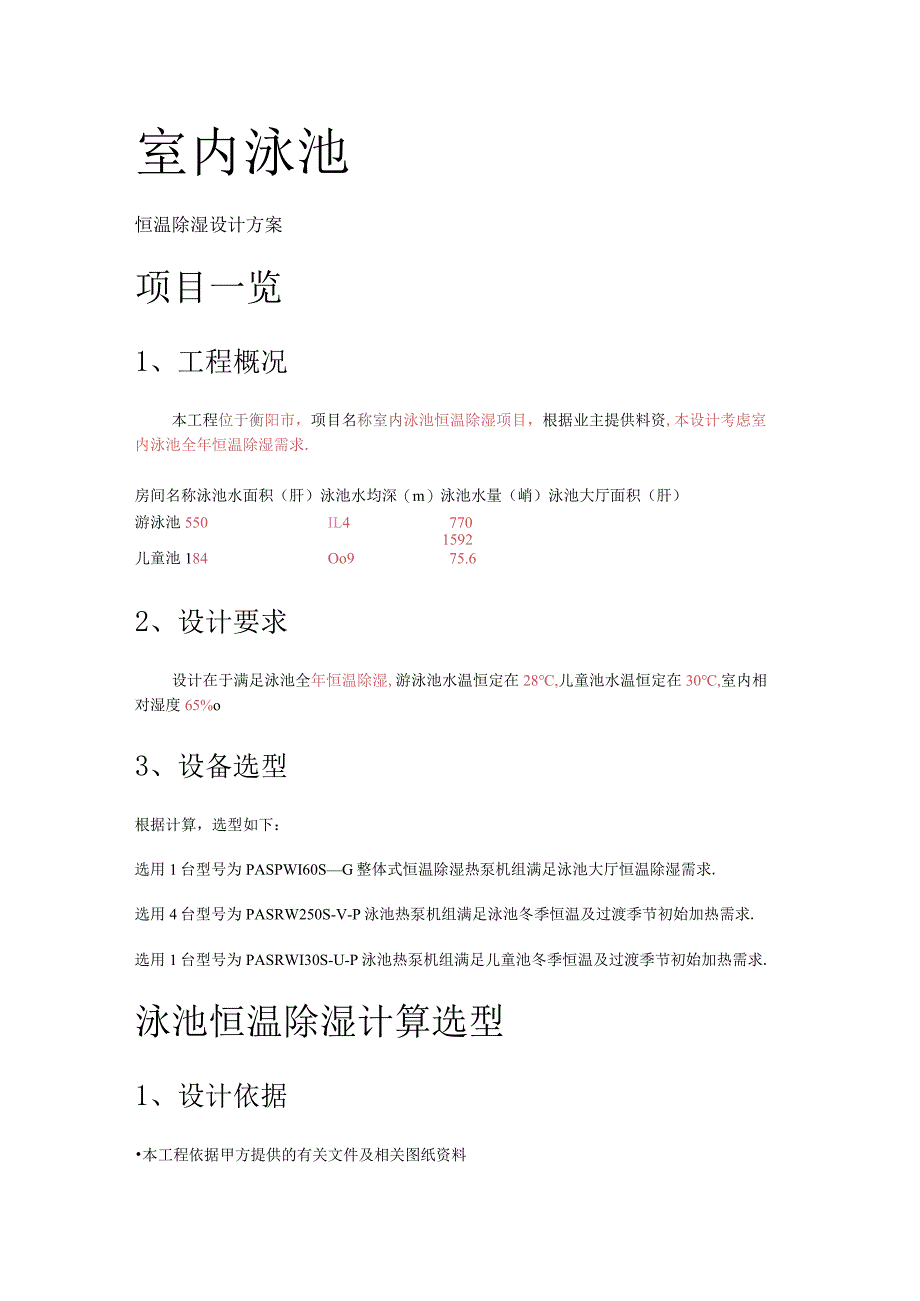

1、室内泳池恒温除湿设计方案项目一览1、工程概况本工程位于衡阳市，项目名称室内泳池恒温除湿项目，根据业主提供料资,本设计考虑室内泳池全年恒温除湿需求.房间名称泳池水面积（肝）泳池水均深（m）泳池水量（峭）泳池大厅面积（肝）游泳池550IL47701592儿童池184Oo975.62、设计要求设计在于满足泳池全年恒温除湿,游泳池水温恒定在28,儿童池水温恒定在30,室内相对湿度65%o3、设备选型根据计算，选型如下：选用1台型号为PASPWI60SG整体式恒温除湿热泵机组满足泳池大厅恒温除湿需求.选用4台型号为PASRW250S-V-P泳池热泵机组满足泳池冬季恒温及过渡季节初始加热需求.选用1台型号

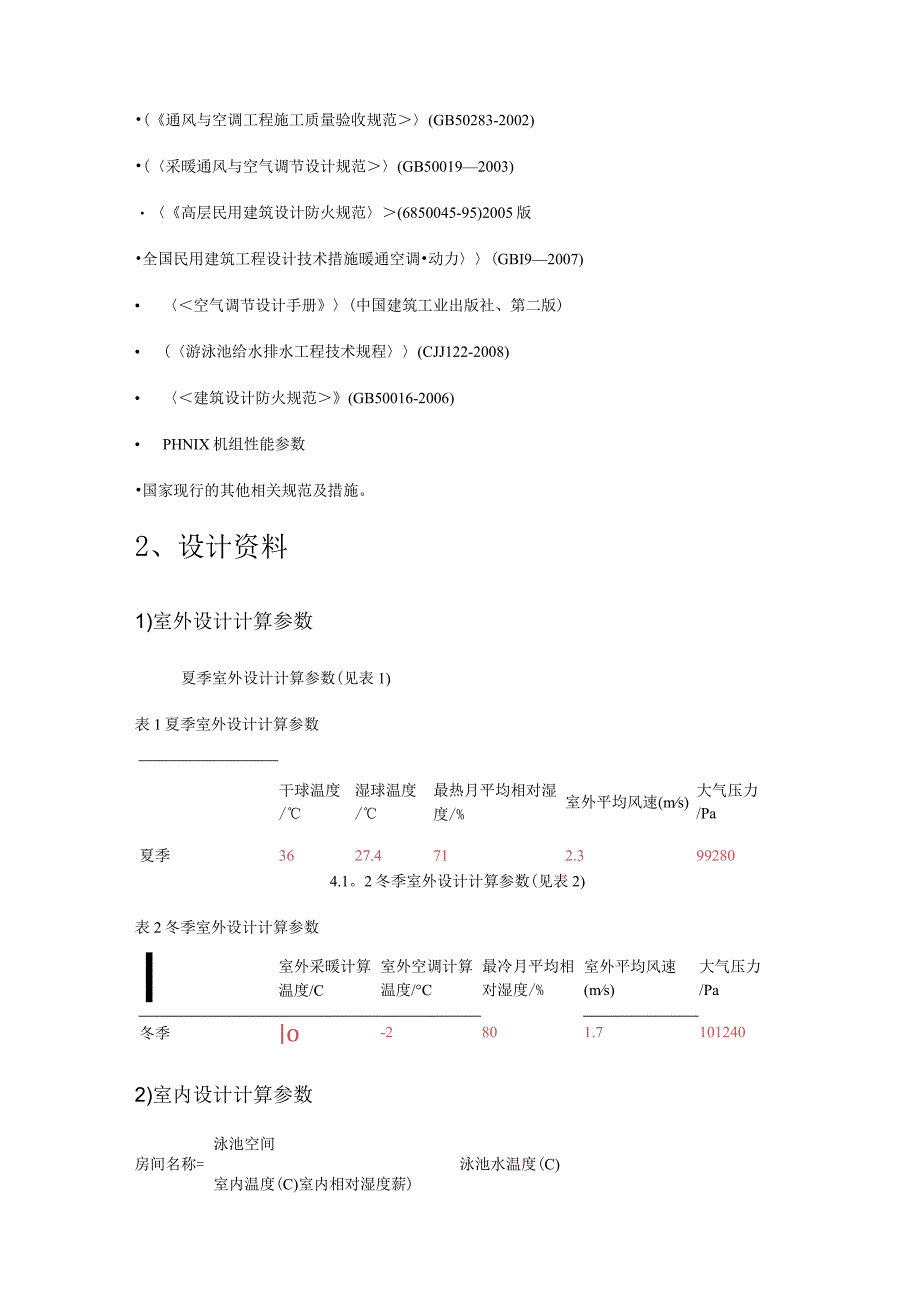

2、为PASRWI30S-U-P泳池热泵机组满足儿童池冬季恒温及过渡季节初始加热需求.泳池恒温除湿计算选型1、设计依据本工程依据甲方提供的有关文件及相关图纸资料(通风与空调工程施工质量验收规范(GB50283-2002)(采暖通风与空气调节设计规范(GB500192003)高层民用建筑设计防火规范(6850045-95)2005版全国民用建筑工程设计技术措施暖通空调动力(GBI92007) 空气调节设计手册(中国建筑工业出版社、第二版) (游泳池给水排水工程技术规程(CJJ122-2008) 建筑设计防火规范(GB50016-2006) PHNIX机组性能参数国家现行的其他相关规范及措施。2、设计
3、资料1)室外设计计算参数夏季室外设计计算参数(见表1)表1夏季室外设计计算参数干球温度/湿球温度/最热月平均相对湿度/%室外平均风速(ms)大气压力/Pa夏季3627.4712.3992804.1。2冬季室外设计计算参数(见表2)表2冬季室外设计计算参数I室外采暖计算温度/C室外空调计算温度/C最冷月平均相对湿度/%室外平均风速(ms)大气压力/Pa冬季o-2801.71012402)室内设计计算参数泳池空间房间名称=泳池水温度(C)室内温度(C)室内相对湿度薪)泳池30)6528说明：恒温除湿3)泳池基本参数房间名称泳池水面积(Itf)泳池水均深(m)泳池水量(m3)泳池大厅面积(行)游泳池

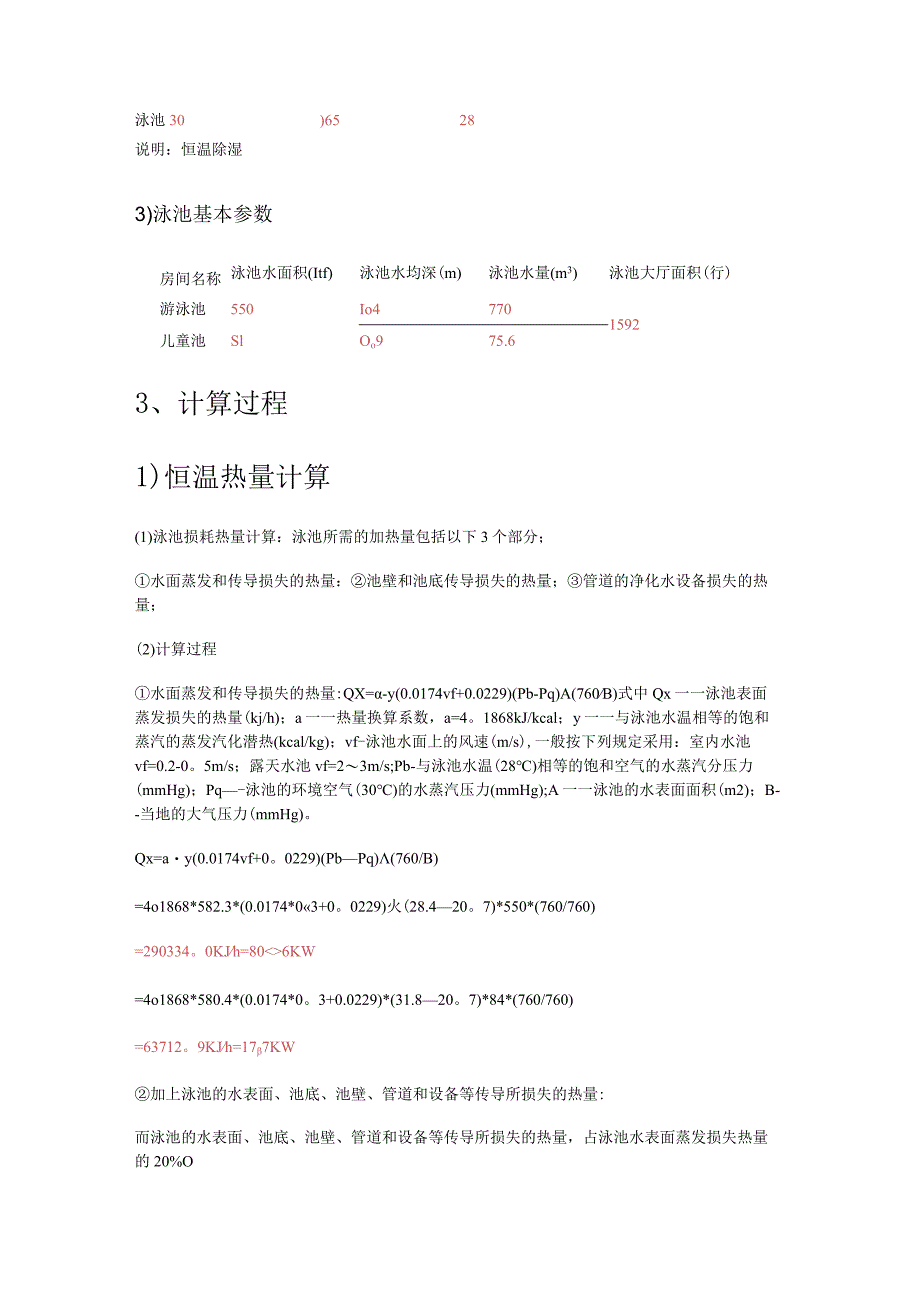

4、550Io47701592儿童池SlOo975.63、计算过程1)恒温热量计算(1)泳池损耗热量计算：泳池所需的加热量包括以下3个部分；水面蒸发和传导损失的热量：池壁和池底传导损失的热量；管道的净化水设备损失的热量；(2)计算过程水面蒸发和传导损失的热量:QX=-y(0.0174vf+0.0229)(Pb-Pq)A(760B)式中Qx一一泳池表面蒸发损失的热量(kj/h)；a一一热量换算系数，a=4。1868kJ/kcal；y一一与泳池水温相等的饱和蒸汽的蒸发汽化潜热(kcal/kg)；vf-泳池水面上的风速(m/s),一般按下列规定采用：室内水池vf=0.2-0。5m/s；露天水池vf=23
5、m/s;Pb-与泳池水温(28)相等的饱和空气的水蒸汽分压力(mmHg)；Pq-泳池的环境空气(30)的水蒸汽压力(mmHg);A一一泳池的水表面面积(m2)；B-当地的大气压力(mmHg)。Qx=ay(0.0174vf+0。0229)(PbPq)(760/B)=4o1868*582.3*(0.0174*03+0。0229)火(28.420。7)*550*(760/760)=290334。0KJh=806KW=4o1868*580.4*(0.0174*0。3+0.0229)*(31.820。7)*84*(760/760)=63712。9KJh=177KW加上泳池的水表面、池底、池壁、管道和设备
6、等传导所损失的热量:而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的20%O池壁和池底传导损失的热量为：80o6KW*20%=16oIKW1717KW*20=3o5KW泳池补水加热所需的热量：Qb=qby(tr-tb)/t式中Qb-泳池补充水加热所需的热量(kjh);a热量换算系数，=4o2(kJ/kcal);qb-泳池每日的补充水量(L)；按泳池水量的510%确定；y水的密度(kgL)；tr泳池水的温度(28)atb泳池补充水水温(5C);t加热时间(h)oQb=aqby(tr-tb)t=4.2*770*1000*0.05*1*(285)/12=30992
7、5o0KJh=86oIKW/h=4。2*75.6*1000*0.05*1*(305)/12=33075。0KJh=9.2KWh泳池总的散热量：游泳池=80.6KW+16IKW+86.1KTV=I82。8KW儿童池=17。7KW+3,5KW9o2KW=30o4KW2)初始加热热量计算泳池的初始加热时间按要求在48个小时内，所需热量分为三部分，水从13度升到28度所需要的热量、加热过程中泳池表面的散热量及加热过程中设备传导所需的热量.泳池水表面的散热量和设备传导散热量近似以线性变化计算。那么：游泳池初始加热量=770*1。163*(2813)/48/0o85=329o2kW儿童池初始加热量=75。
8、6*1.163*(3013)/48/0.85=38.9kW3)除湿量计算（1）泳池损耗热量计算：泳池所需的加热量包括以下3个部分；室内人体散湿量；池边散湿量；敞开水面的散湿量；（2）计算过程室内人体散湿量Wl=O.001nn,Xgg-成年男子的小时散湿量，120g（h人）n一室内人总数（200人）n,一一群体系数（0。9）Wl=Oo001nn,Xg=21.6（Kgh）池边散湿量计算W2=000171（t干T湿）Fn式中：W2-散湿量（Kgh）t干-一室内空调计算干球温度（C）.t湿-室内空调计算湿球温度（C）；F-池边面积（m2）；n-润湿系数.值对应不同的使用条件，取0.2-0。4。W2=0
9、o0171（t干一t湿）Fn=26。6（Kgh）敞开水面的散湿量Wc=O.0075（0o0178+0o0125Vf）（PwPi）XF760B式中：WC-从池面产生的水蒸气量,kgh;Vf-泳池水面上的风速，一般取0.20。3m/s；Pw-水表面温度下的饱和空气水蒸气分压力，Pa；Pi-室内空气的水蒸气分压力，Pa；F一泳池水面的面积，m2;B-当地大气压，mmHg.根据以上述数据,泳池表面散湿量为：Wc=Oo0075(Oo0178+0.0125Vf)(Pw-Pi)XF760B=Oo0075(0o0178+0,0125*0o3)(3782.2-2759.9)550760745=92.7(kgh)
10、=Oo0075(Oo0178+0o0125*0。3)X(4246。02759。9)84760745=20.6(kgh)除湿量列表如下：类别人体I池边敞开水面合计散湿量(kgh)21。626o692。7+20.616b,54）负荷统计工况除湿量kg/h制冷量kW制热量kW除湿161o5恒温-182o8(30o4)初始加热329.2(38.9)4、设备选型根据计算,选型如下：选用1台型号为PASPWI60SG整体式恒温除湿热泵机组满足泳池大厅恒温除湿需求。选用4台型号为PASRW250S-V-P泳池热泵机组满足泳池冬季恒温及过渡季节初始加热需求。选用1台型号为PASRWI30S-U-P泳池热泵机组满足儿童池冬季恒温及过渡季节初始加热需求。
