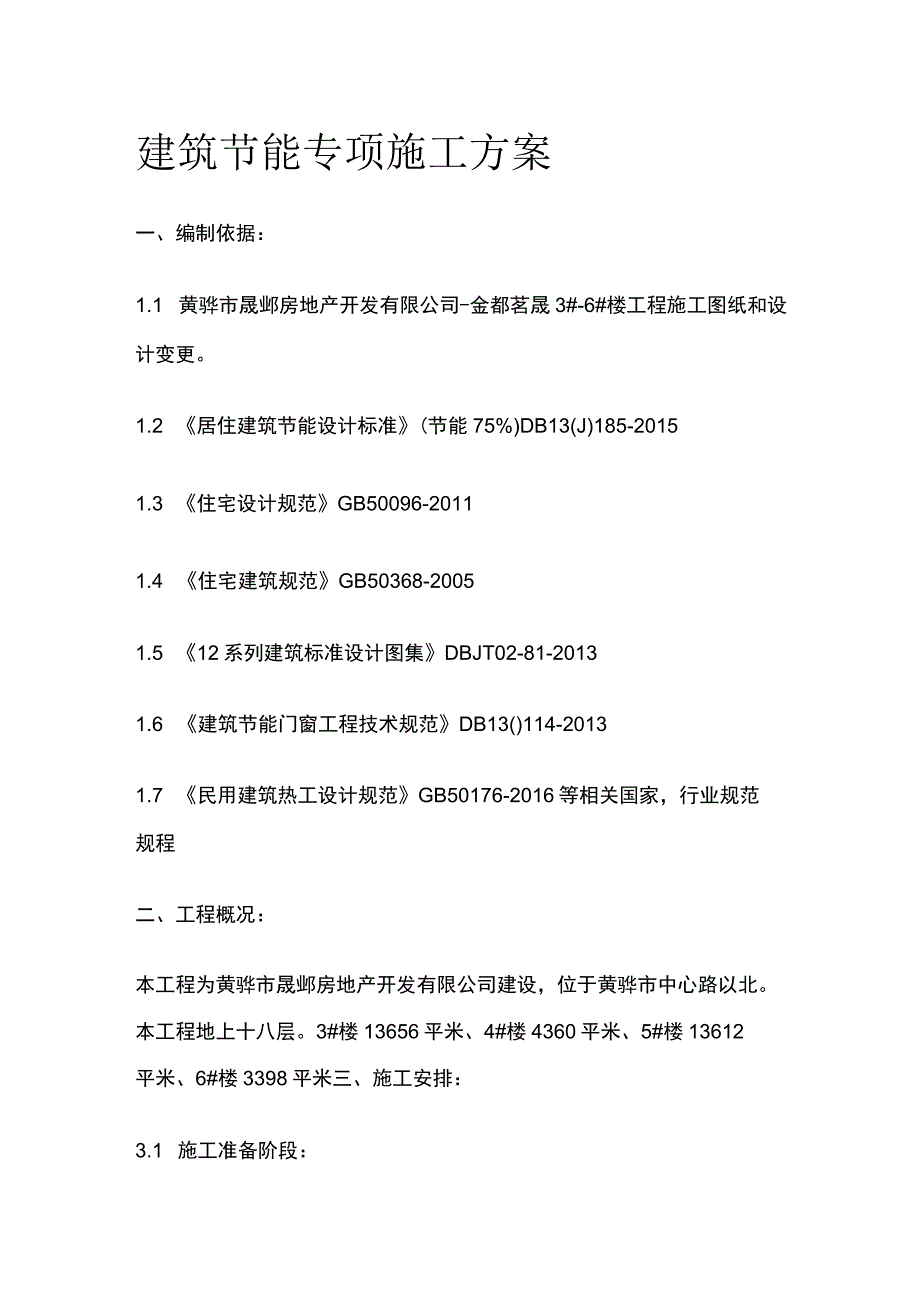

1、建筑节能专项施工方案一、编制依据：1.1 黄骅市晟邺房地产开发有限公司-金都茗晟3#-6#楼工程施工图纸和设计变更。1.2 居住建筑节能设计标准(节能75%)DB13(J)185-20151.3 住宅设计规范GB50096-20111.4 住宅建筑规范GB50368-20051.5 12系列建筑标准设计图集DBJT02-81-20131.6 建筑节能门窗工程技术规范DB13()114-20131.7 民用建筑热工设计规范GB50176-2016等相关国家，行业规范规程二、工程概况：本工程为黄骅市晟邺房地产开发有限公司建设，位于黄骅市中心路以北。本工程地上十八层。3#楼13656平米、4#楼43
2、60平米、5#楼13612平米、6#楼3398平米三、施工安排：3.1 施工准备阶段：3.1.1 施工前，组织施工人员熟悉设计文件，参加施工图会审和设计交底。3.1.2 编制建筑节能工程施工方案报监理（建设）单位审查批准。3.1.3 对从事建筑节能工程施工作业人员进行技术交底和专业知识的培训。3.2 工程施工阶段：3.2.1 施工前，组织符合设计要求的材料进场，并按相关标准、规范规定进行验收和复检（包括墙体材料、保温材料、照明设备等等）。3.2.2 建筑节能工程使用的材料、设备等，必须符合设计要求和国家有关标准的规定。严禁使用国家明令禁止使用与淘汰的材料和设备。3.2.3 对于采用相同建筑节能

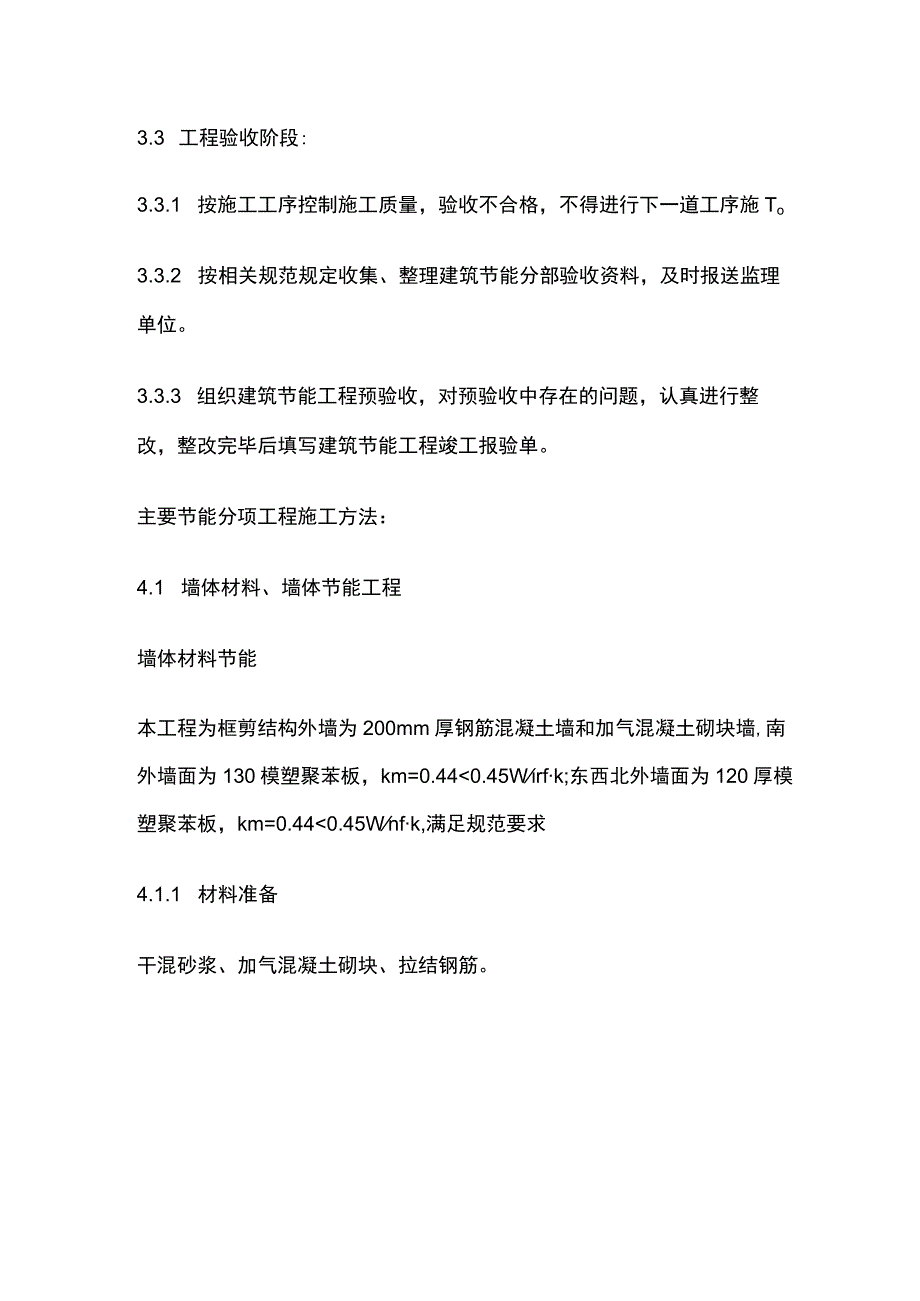

3、设计的构造做法，在大面积施工前，制作样板件，经监理、建设单位等相关各方负责人确认后再进行施工。3.2.4 严格控制建筑节能工程的施工作业环境和条件，节能保温材料不宜在雨雪天气中露天施工。3.2.5 加强建筑节能工程施工过程中的巡视检查。对建筑节能施工中的墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。3.3 工程验收阶段:3.3.1 按施工工序控制施工质量，验收不合格，不得进行下一道工序施To3.3.2 按相关规范规定收集、整理建筑节能分部验收资料，及时报送监理单位。3.3.3 组织建筑节能工程预验收，对预验收中存在的问题，认真进行整改，整改完毕后填写建筑节
4、能工程竣工报验单。主要节能分项工程施工方法：4.1 墙体材料、墙体节能工程墙体材料节能本工程为框剪结构外墙为200mm厚钢筋混凝土墙和加气混凝土砌块墙,南外墙面为130模塑聚苯板，km=0.440.45Wrfk;东西北外墙面为120厚模塑聚苯板，km=0.440.45Wnfk,满足规范要求4.1.1 材料准备干混砂浆、加气混凝土砌块、拉结钢筋。手推车、外用电梯、砖笼、胶皮管、大铲、瓦刀、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、扫帚等。作业条件1.一次结构完成后，弹好墙身线、轴线，根据现场砌块的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完验收手续。2、立皮数杆：用
5、3040mm木料制作，皮数杆上门窗洞口、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数杆转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致，经复核，办理验收手续。4.1.3 质量要求加气混凝土砌块施工质量要求应符合砌体工程施工质量验收规范(GB50203-2002)的规定。项序检查项目允许偏差或允许值主控项目1砌块强度等级设计要求MU3.52砂浆强度等级设计要求M5.03砌筑留搓第6.2.3条4水平灰缝饱满度90%5竖向灰缝饱满度80%6轴线位移10mm7垂直度（每层）5mm一般项目1水平灰缝厚度竖向宽度1215mm2基础顶面和楼面标高15mm3表面平整度混水：8mm4门窗洞口5
6、mm5窗口位移20mm6水平灰缝平直度混水：IOmm4.1.4 工艺流程墙体放线一制备砂浆一砌块排列一铺砂浆一砌块就位一校正一砌筑镶砖一勒缝4.1.5 操作工艺1、墙体放线:砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。2、拌制砌筑砂浆：现场采用干混砂浆3、砌块排列：按砌块排列图在砌体线范围内分块定尺、画线、排列砌块的方法和要求如下：4、砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的1/2,不得小于砌块长度的1/3,5、外墙转角及纵横墙交接处，应将砌块分皮咬搓，交错搭砌。6、砌块就位与校正：砌块的强度等级应符合设计要求，并应清除砌块表面的杂物后方
7、可吊运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应砌筑一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。7、砌筑墙体要同时砌起，不得7、板面打磨、找平：对板面接缝高低较大的区域用粗砂纸打磨找平，打磨时动作要轻，并以圆周运动打磨。8、配制聚合物砂浆：（方法及要求同配制专用粘接剂）。9、抹聚合物砂浆：聚合物砂浆分底层和面层两次抹灰。、在聚苯板面抹底层砂浆，厚度为2mm2.5mmo同时将翻包网格布压入砂浆中。门窗洞口的加强网格布也应随即压入砂浆中。、贴网格布：将网格布紧绷后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布
8、褶皱。网格布不得压入过深，表面必须暴露在底层砂浆之外。网格布上下搭接宽度不小于80mm,左右搭接宽度不小于100mmo、网格布粘贴完后，在表面抹一层0.5mmImm面层聚合物砂浆。4.2 门窗节能工程：建筑外窗采用辐射率015LOW-E（6+12氯气+6）60系列断桥铝合金中空玻璃平开窗，KM1.95Wm%K;南向凸窗比相应普通窗传热系数降低15%,凸窗外门窗采用双银LOW-E（5+12氯气+5+12氮气+5）60系列断桥铝合金中空玻璃平开窗，KM=L50WfK,满足规范要求。外窗气密性等级：不低于建筑外门窗气密、水密、抗风压性能分级及检测方法GB71062008规定的7级。门窗洞口处保温采用
9、聚苯保温颗粒，具体做法见墙身大样。外门窗框与门洞之间的缝隙采用聚氨酯填实，采用发泡嵌缝，不得采用水泥砂浆填缝施工准备1 .材料：安装的成品门窗框和小五金其品种、规格、型号、质量和数量应符合设计要求。建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封，低辐射膜应置于中空玻璃内部。2 .施工机具：电锤、手电钻、射钉枪、十字型螺钉螺丝刀、注膏枪、对拔木楔、吊线锤、钢卷尺、铿刀、剪刀、刮刀、钢鎏子、小撬棍、水平尺、灰线包、靠尺、手锤等。3 .施工人员：(1)专业工长应针对不同的施工工序对施工班组进行技术交底。
10、(2)施工人员应经过培训并经考核合格。施工技术要求1 .施工顺序：洞口周边抹水泥灰浆底糙一检查洞口安装尺寸一洞口弹门窗位置线一检查预埋件的位置和数量一塑钢门窗拆包检查一按图纸编号运至安装地点一检查塑钢保护膜一框子安装连接铁件一立樟子、校正一连接铁件与墙体固定一门窗口四周嵌缝、填保温材料、注密封胶一验收密封胶注入质量一安装玻璃-安装门窗密封条一安装五金配件一清理2 .作业条件：(1)预留的门窗洞口周边，应抹24mm厚的1:3水泥砂浆，并用木抹子搓平、搓毛。(2)逐个检查已抹砂浆的预留洞口实际尺寸(包括应留的缝隙)，与施工图核对，偏差处已及时整改。(3)准备简易脚手架，并检查外脚手架，配备足够的安
11、全设施。3 .施工要点：(1)弹线找规矩：在最高层找出门窗口边线，用吊线锤将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。(2)门窗口的水平位置应以楼层+50Cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮若标高相同则应在同一水平线上。(3)墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定塑钢门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准。(4)防腐处理：门窗框两侧的防腐处理应按设计要求进行。连接件宜选用不锈钢件。(5)就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。(6)
12、与墙体固定：采用塑料胀管与墙体固定，4 .注意事项：(1)外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满,并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封。密封胶应粘结牢固，表面应光滑、顺直、无裂纹。(2)门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。(3)中空玻璃的均压管密封处理。(4)排水孔应畅通，位置和数量应符合设计及相关规范要求。(5)断桥铝合金门窗安装的允许偏差和检验方法应符合建筑装饰装修工程质量验收规范GB50210-2001的规定。(6)断桥铝合金门窗安装时
13、，应将门窗扇放入框内，当框和扇配合成套找正完毕，再检查门窗开关灵活度，合格后方可将门窗框固定。(7)木楔固定门窗框时，木楔应塞在门窗框能受力的部位，以防框子受压变形。(8)填塞洞口墙体与连接铁脚之间的缝隙时，密封胶应冒出铁脚12mmo(9)不得用含沥青的材料、水泥砂浆、水泥麻刀灰填嵌门窗框与墙体之间的缝隙。(10)门窗框扇如有污染物，严禁用刀刮。(11)有后继施工的房间，门窗框的保护膜不得撕掉，如已损坏，应贴纸保护。(12)断桥铝合金推拉门窗扇应装设防脱落的装置。4.3屋面节能工程：屋面采用1屋面采用100厚钢筋混凝土屋面板，保温层为90厚挤塑聚苯板，KM=0.320.35Wm2K,满足规范要
14、求。施工准备1 .保温材料：挤塑聚苯板应有出厂合格证、检测报告，选用产品的厚度、规格应与设计要求一致，外形应整齐；选用产品的密度、导热系数、抗压强度或压缩强度、燃烧性能应符合设计要求。2 .施工机具：铁锹，铁耙，小车等。3 .施工人员：(1)专业工长应针对不同的施工工序对施工班组进行技术交底。(2)施工人员应经过培训并经考核合格。施工技术要求1.施工顺序：找坡层找平层防水层保温层隔离层保护层(1)屋面保温隔热工程的施工，应在基层(结构层)质量验收合格后进行。施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收,施工完成后应进行屋面节能分项工程验收。(2)铺设保温材料的基层(结构层)施工验收完
15、以后，将预埋短钢管等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保温材料。(3)C20细石碎建筑找坡(阴角做成50mm小圆角)，最薄处30mm厚，振捣密实，铺设时须配比均匀、表面平整，并按图纸要求找坡。(4)屋面防水层施工完成后，应及时进行保温隔热层的施工，避免防水层受损。(5)板状保温材料应紧贴(靠)防水层，错缝铺贴、铺平垫稳、拼缝严密平整、坡向正确。板状保温材料的保温层厚度允许偏差为5%,且不得大于4mm。(6)穿过屋面或墙面等结构的管根部位，应用细石混凝土填塞密实，将管根固定。3.注意事项：(1)板状保温材料运输、存放应注意保护，防止损坏、污染和受潮，雨季应采取遮盖措施，防止水浸或雨淋。(2)聚苯保温板陈化时间，自然养护条件下不得少于48d,60。C蒸汽养护不得少于7d,以防止板材收缩变形产生裂缝。(3)保温板上面注意做防潮层。(4)屋面保温隔热层施工完成后,应及时进行找平层和保护层的施工，避免保温隔热层受潮、浸泡或受损。(5)严禁在雨天进行保温层施工。4.4采暖节能工程施工操作流程1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，
