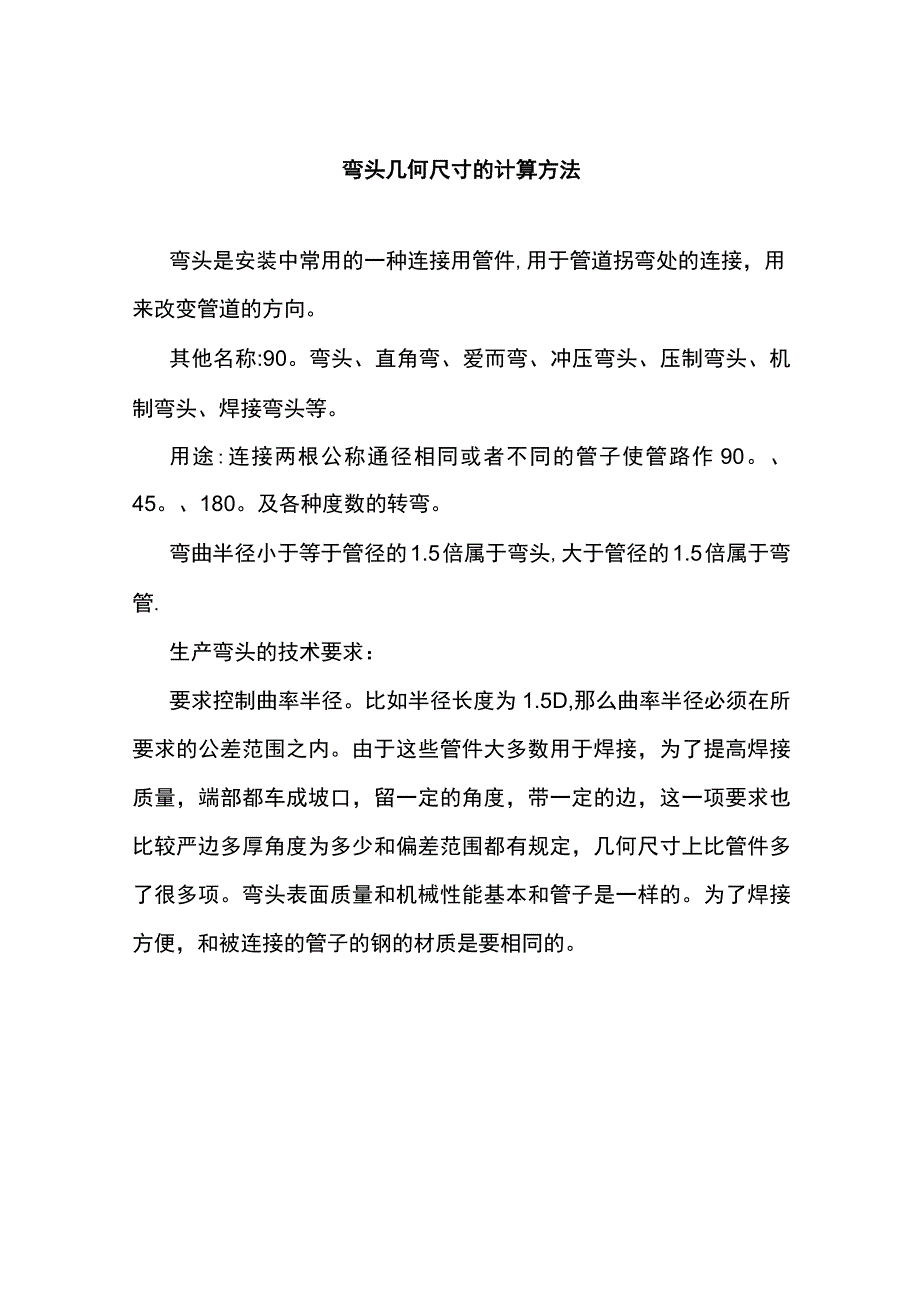

1、弯头几何尺寸的计算方法弯头是安装中常用的一种连接用管件,用于管道拐弯处的连接，用来改变管道的方向。其他名称:90。弯头、直角弯、爱而弯、冲压弯头、压制弯头、机制弯头、焊接弯头等。用途:连接两根公称通径相同或者不同的管子使管路作90。、45。、180。及各种度数的转弯。弯曲半径小于等于管径的1.5倍属于弯头,大于管径的1.5倍属于弯管.生产弯头的技术要求：要求控制曲率半径。比如半径长度为1.5D,那么曲率半径必须在所要求的公差范围之内。由于这些管件大多数用于焊接，为了提高焊接质量，端部都车成坡口，留一定的角度，带一定的边，这一项要求也比较严边多厚角度为多少和偏差范围都有规定，几何尺寸上比管件多了

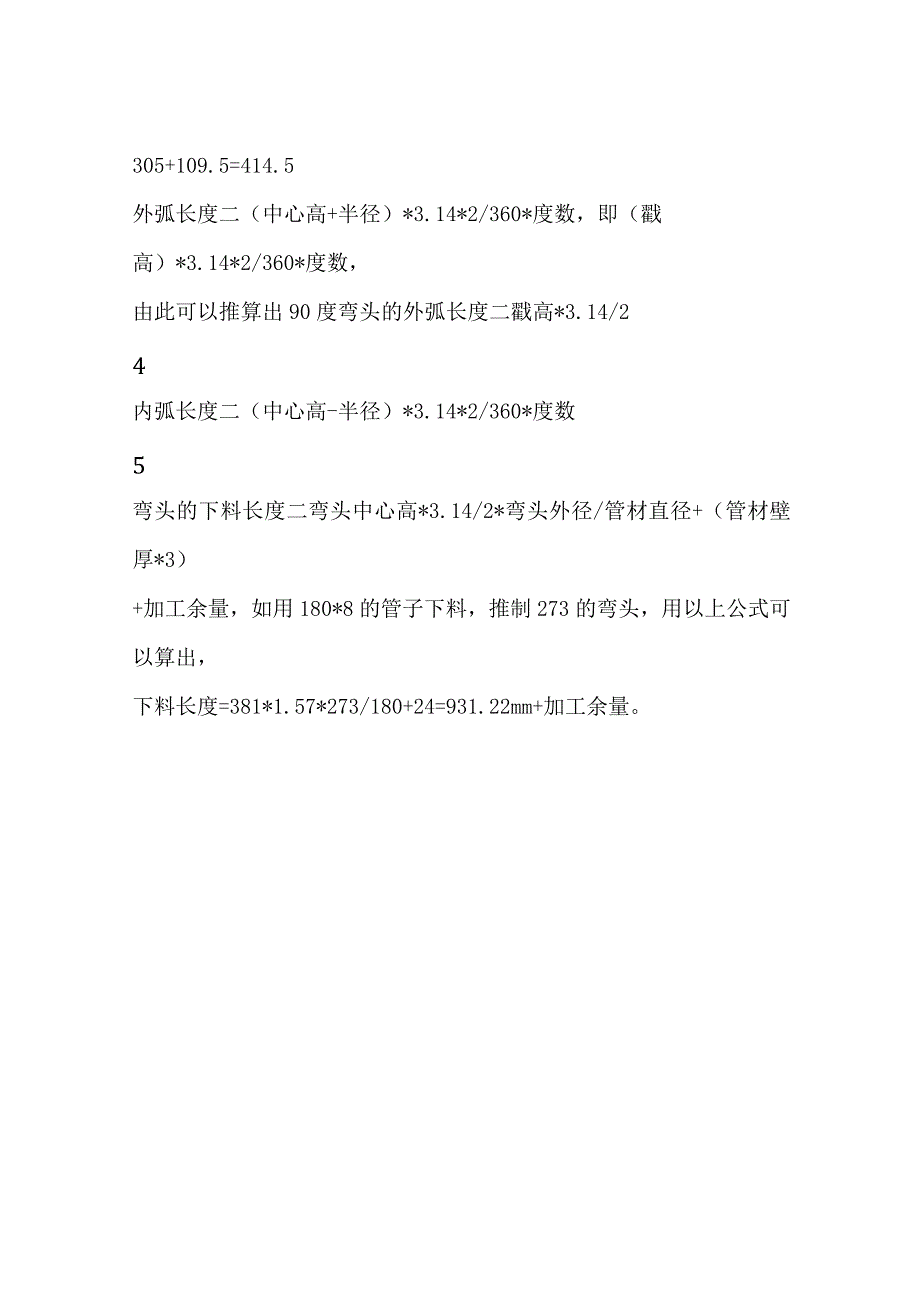

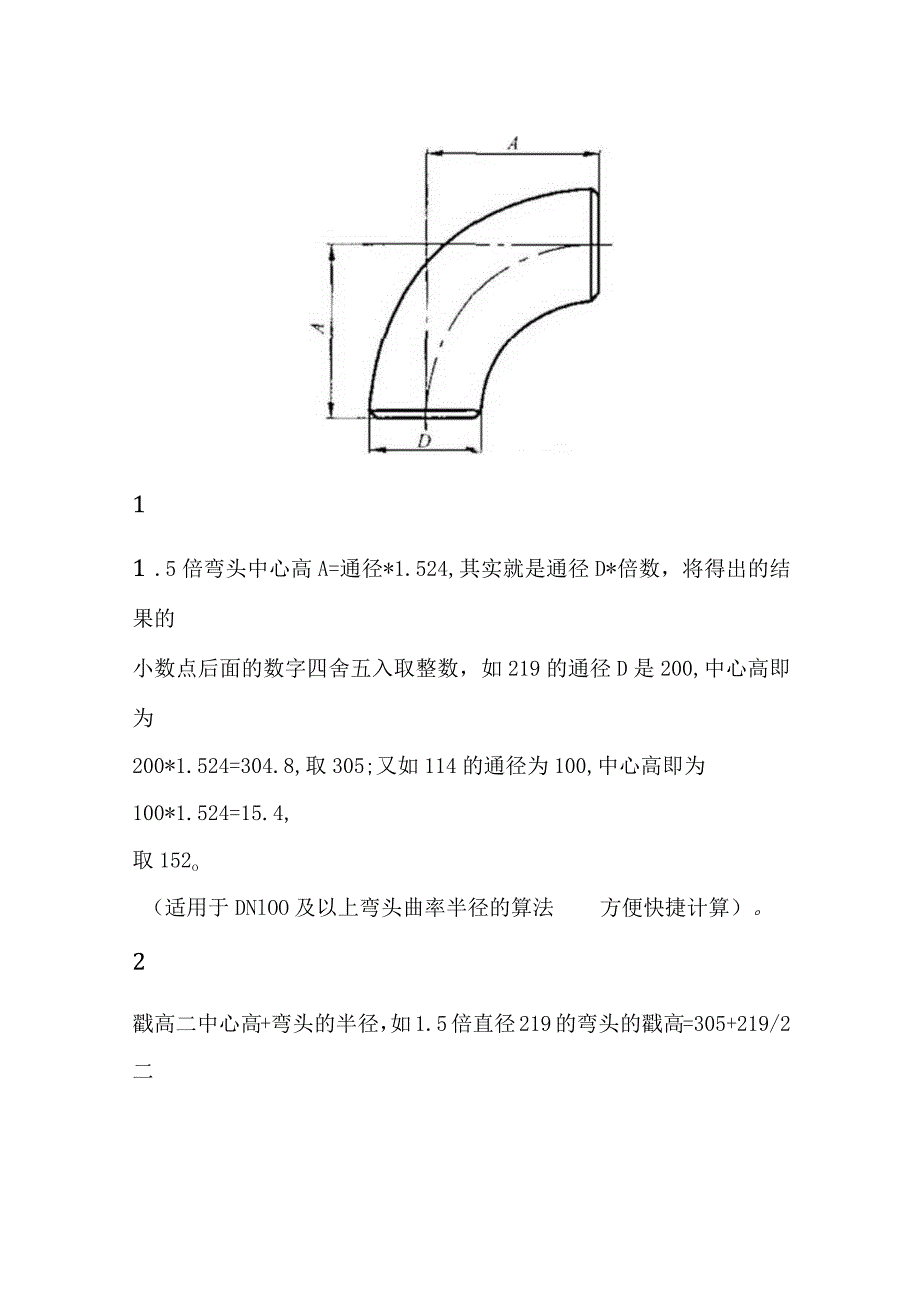

2、很多项。弯头表面质量和机械性能基本和管子是一样的。为了焊接方便，和被连接的管子的钢的材质是要相同的。11 .5倍弯头中心高A=通径*1.524,其实就是通径D*倍数，将得出的结果的小数点后面的数字四舍五入取整数，如219的通径D是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=15.4,取152o（适用于DNlOO及以上弯头曲率半径的算法方便快捷计算）。2戳高二中心高+弯头的半径，如1.5倍直径219的弯头的戳高=305+219/2二305+109.5=414.5外弧长度二（中心高+半径）*3.14*2/360*度数，即（戳高）*3.14*2/360*度数，由此可以推算出90度弯头的外弧长度二戳高*3.14/24内弧长度二（中心高-半径）*3.14*2/360*度数5弯头的下料长度二弯头中心高*3.14/2*弯头外径/管材直径+（管材壁厚*3）+加工余量，如用180*8的管子下料，推制273的弯头，用以上公式可以算出，下料长度=381*1.57*273/180+24=931.22mm+加工余量。
