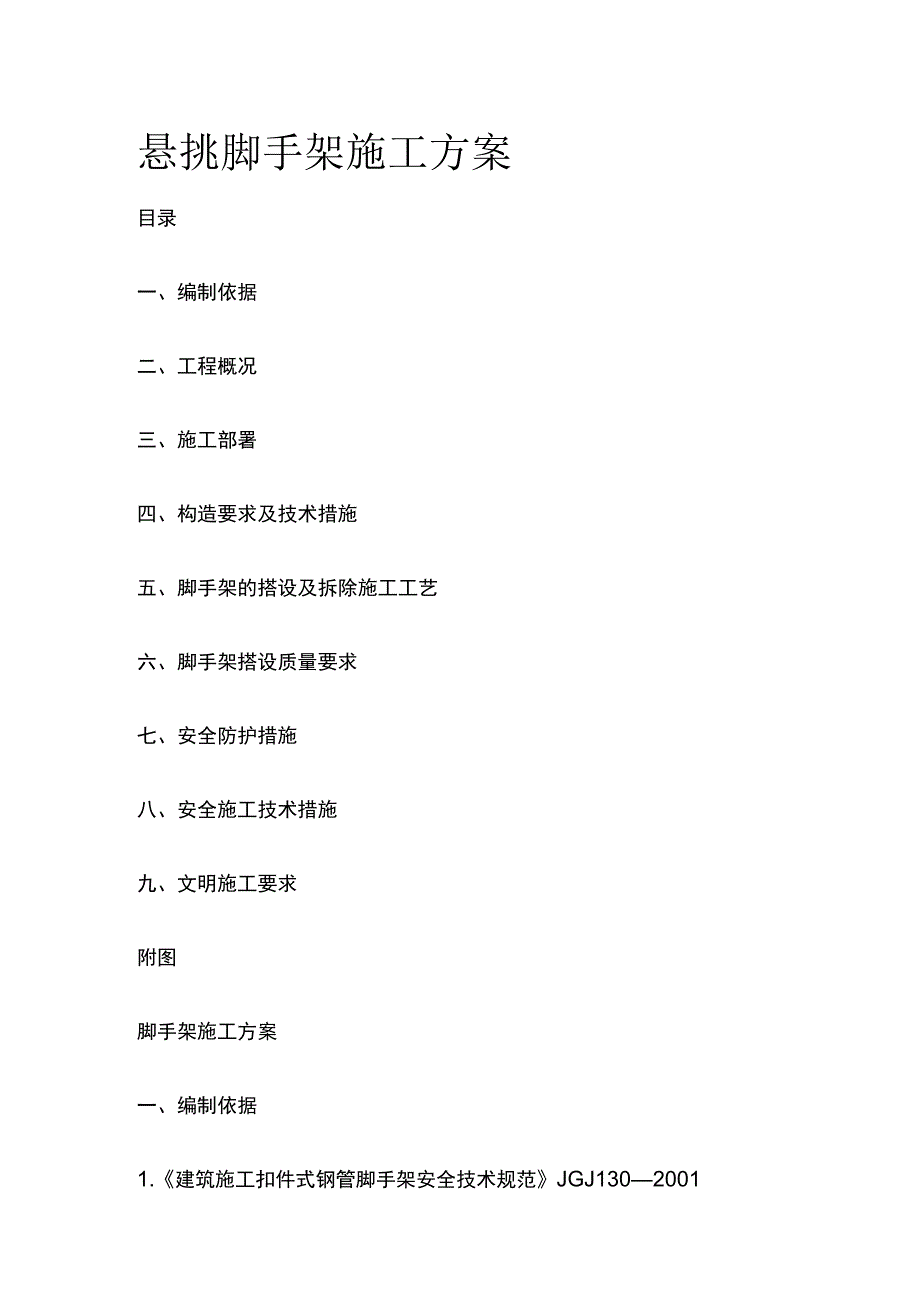

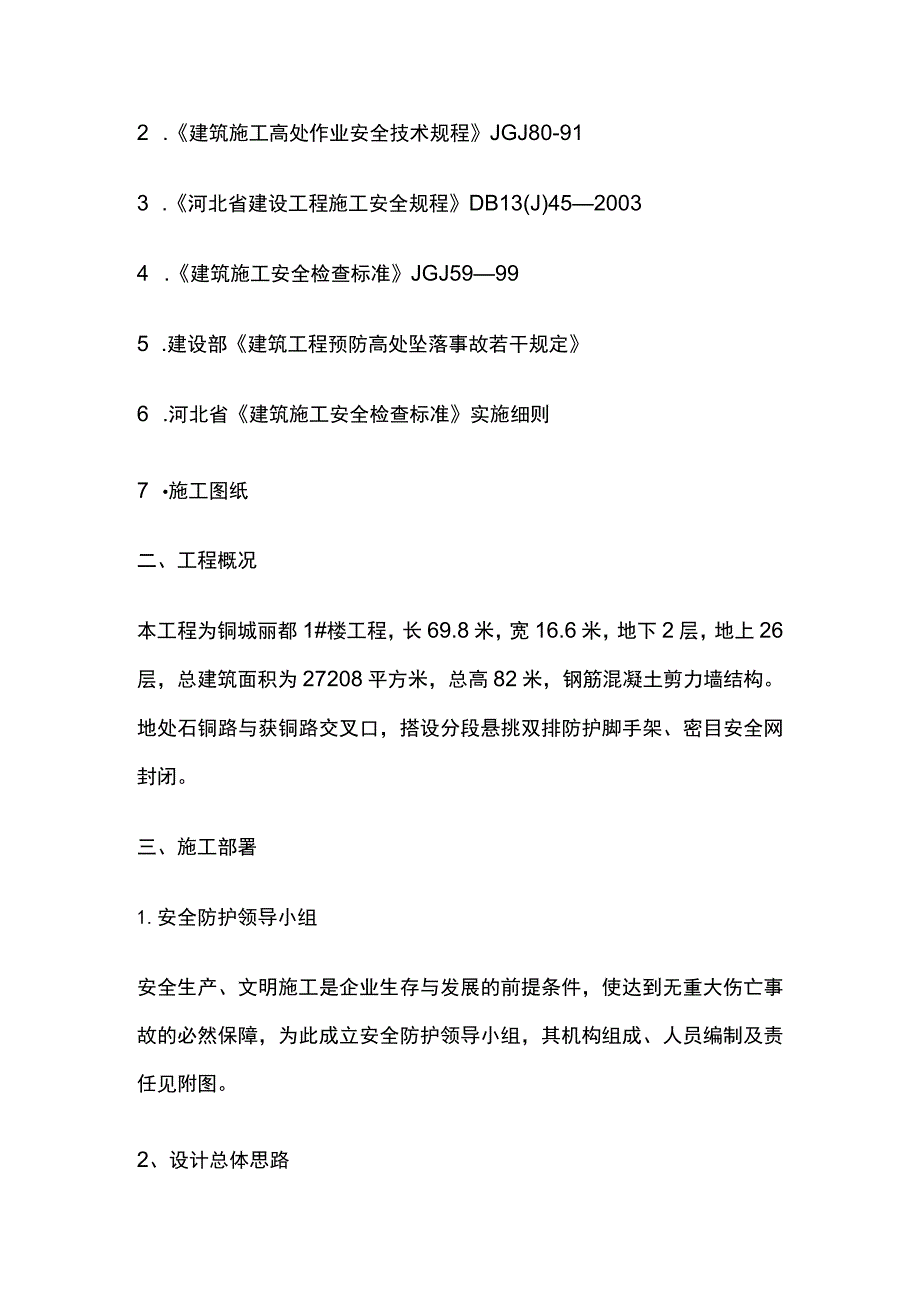

1、悬挑脚手架施工方案目录一、编制依据二、工程概况三、施工部署四、构造要求及技术措施五、脚手架的搭设及拆除施工工艺六、脚手架搭设质量要求七、安全防护措施八、安全施工技术措施九、文明施工要求附图脚手架施工方案一、编制依据1.建筑施工扣件式钢管脚手架安全技术规范JGJ13020012 .建筑施工高处作业安全技术规程JGJ80-913 .河北省建设工程施工安全规程DB13(J)4520034 .建筑施工安全检查标准JGJ59995 .建设部建筑工程预防高处坠落事故若干规定6 .河北省建筑施工安全检查标准实施细则7 施工图纸二、工程概况本工程为铜城丽都1#楼工程，长69.8米，宽16.6米，地下2层，地上

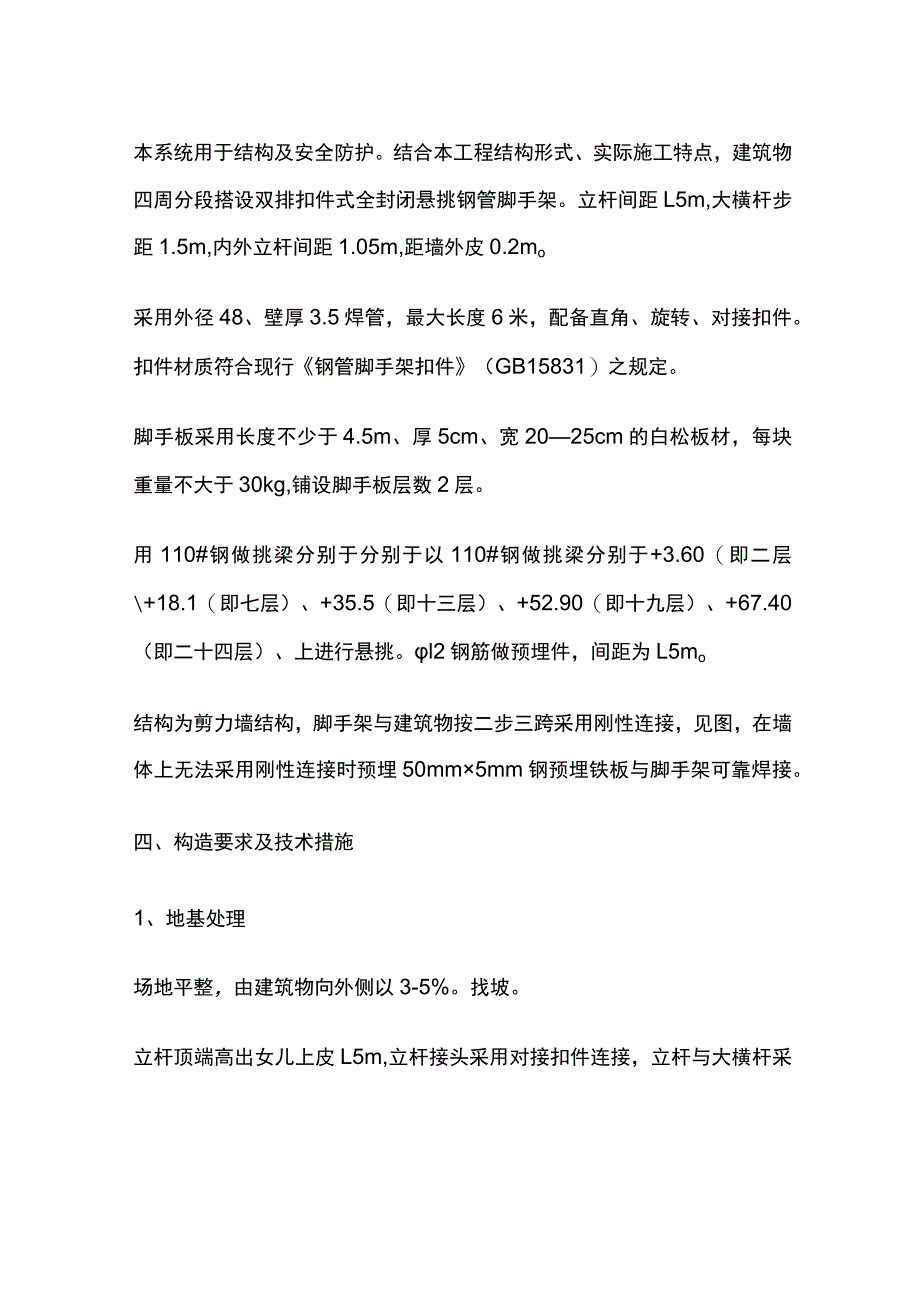

2、26层，总建筑面积为27208平方米，总高82米，钢筋混凝土剪力墙结构。地处石铜路与获铜路交叉口，搭设分段悬挑双排防护脚手架、密目安全网封闭。三、施工部署1.安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，使达到无重大伤亡事故的必然保障，为此成立安全防护领导小组，其机构组成、人员编制及责任见附图。2、设计总体思路本系统用于结构及安全防护。结合本工程结构形式、实际施工特点，建筑物四周分段搭设双排扣件式全封闭悬挑钢管脚手架。立杆间距L5m,大横杆步距1.5m,内外立杆间距1.05m,距墙外皮0.2mo采用外径48、壁厚3.5焊管，最大长度6米，配备直角、旋转、对接扣件。扣件材质符合现
3、行钢管脚手架扣件（GB15831）之规定。脚手板采用长度不少于4.5m、厚5cm、宽2025cm的白松板材，每块重量不大于30kg,铺设脚手板层数2层。用110#钢做挑梁分别于分别于以110#钢做挑梁分别于+3.60（即二层+18.1（即七层）、+35.5（即十三层）、+52.90（即十九层）、+67.40（即二十四层）、上进行悬挑。l2钢筋做预埋件，间距为L5mo结构为剪力墙结构，脚手架与建筑物按二步三跨采用刚性连接，见图，在墙体上无法采用刚性连接时预埋50mm5mm钢预埋铁板与脚手架可靠焊接。四、构造要求及技术措施1、地基处理场地平整，由建筑物向外侧以3-5%。找坡。立杆顶端高出女儿上皮L
4、5m,立杆接头采用对接扣件连接，立杆与大横杆采用旋转扣件连接。立杆上对接扣件应交错布置，两个相邻立杆的接头不应设置在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm,各接头中心距节点的距离不应大于布局的l3o纵向水平杆对接接头应交错布置，不应设置在同步、同跨内，相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中。3、大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立杆扣紧；其长度大于3跨，同一步大横杆四周要交圈。大横杆对接连接，接头交错布置,不在同步、同跨内。步距L4m,一根横杆两端的高差不能超过20mm,纵向水平杆全长平整度不超过100。相邻接头水平距离不
5、小于500mm,各接头距立柱的距离不大于500mmo4、小横杆每一立杆与大横杆相交处（即主节点），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15Omm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间再等间距设置增设上2根小横杆，其最大间距不大于100cmo纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆的立柱上。对接接长，扫地杆在端头与立杆交接处伸出扣件长度不小于150mm。6、剪刀撑在架体的外侧整个长度及宽度范围内必须要连续设置剪刀撑。每四跨五步由底至顶连续设置剪刀撑，斜杆与
6、地面的倾角60。，剪刀撑沿纵向连续设置。剪刀撑斜杆应在旋转扣件固定在与之相交的横向水平杆的伸出端，或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。剪刀撑接长采用搭接接长，搭接长度不小于100Omm,用3个扣件等距布置，扣件扣在钢管端头处小于15Omm处。剪刀撑下端一定要落地。7、脚手板脚手板采用松木，厚5cm、宽3545cm、长度不小于4.5m。在作业层下部架设一道水平兜网，随作业层上升。首层满铺一层脚手板，以上每各六层也要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在3根横向水平杆上，并在两端8cm处用10#铅丝绑扎固定。脚手板应平、满、稳接缝中设两根小横杆各杆距接缝的距离均
7、不大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。结构为剪力墙结构采用刚性连接，连墙件横竖向呈梅花形排列，均匀布置，与架体和结构立面垂直，并尽量靠近主节点(距主节点的距离不大于30cm)o连墙杆伸出扣件的距离应大于10cm。并尽量靠近主节点(距主节点的距离不大于30cm)o连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆。9、防护设施(1)密目网管穿试验：密目网采用省安监总站的推荐产品，四证齐全，有阻燃性能，其续燃、阻燃时间均不得小于4so要符合GB16909的规定。每100cm2的面积上有2000个以上网目。(2)密目网贯穿试验：做耐贯穿试验时将网
8、与地面成30。夹角拉平在其中心上方3m用5kg重的钢管垂直自由落下，不穿透即为合格产品。(3)密目网的绑扎方法：用16#铅丝将密目网绑扎至立杆或大横杆上，与架体牢固的连接在一起。兜网封闭：用大眼安全网(平网)将脚手架与建筑物之间封闭起来，每隔2层封闭一道。10、脚手架的上下通道采用之字形，坡度1：3,宽度1.75m,以连接上下两结构面层，马道脚手板采用顺埔、接头搭接，板头的凸棱处应用三角木填顺，每隔30cm设置一根防滑木条，木条规格为2cm4cm(厚度X宽度)，马道转角处设置休息平台，宽度大于1.80mo斜道两侧及平台外围均必须设置栏杆及挡脚板。栏杆设置两道高度分别为0.6m和1.2m挡脚板高
9、18Cm,外侧用密目式安全立网封闭。马道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。五、脚手架的搭设及拆除施工工艺(7)在作业中，应先行检查有无影响安全作业的问题存在，在排除和解决后能恢复正常作用；发现有异常和危险情况时，应立即通知所有架上人员撤离。(8底每步架的作业完成之后，,必须将架上剩余材料物品移至上(下)步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去，在作业期间，应及时清理落入安全网内的材料和物品，在任何情况下严禁自架上向下抛掷材料和倾倒垃圾。(9)外径48mm与51mm的钢管严禁混合使用。(10)主节点处，固定横向水平杆(或纵向水
10、平杆)、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。(11)各杆件端头伸出扣件盖板边缘的长度不应小于100mm。(12)对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。(13)上架作业人员必须持证上岗，戴安全帽，系安全带。(14)严格按方案施工，连墙件和剪刀撑应及时设置，不得滞后。(15)在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙撑的长度来实现，但最大允许偏差100mm。八、安全施工技术措施1.材质及其使用的安全技术措施(1)扣件的紧固程度应在40-55N.m,并不大于65N.m,对接扣件的抗拉承载力为3KNo扣件上螺栓保持适当的拧
11、紧程度。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。(2)各杆件端头伸出扣件盖板边缘的长度不应小于100mmo(3)钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。(4)外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、钢丝、竹蔑、塑料混用。(5)严禁将外径48mm与51mm的钢管混合使用。2、脚手架搭设的安全技术措施(1)脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。(2)搭设过程中画出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。
12、当接开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。(3)开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。(4)脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前一定要确保架子稳定。(5)脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。(6)在搭设过程中应由安全员、架子班长等进行检查。每两步验收一次。3、脚手架上施工作业的安全技术措施(1尾构外脚手架每搭完一层羟项目部安全员验收合格后方可使用。任彳可班组长和个人未经同意不得任意拆除脚手架部件。(2)严格控制施工荷载，脚手架不得集中堆料荷载，施工荷载不
13、得大于3KNm2,确保较大安全储备。(3)结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层。(4)当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。(5)各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。(6)定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架拆除的安全技术措施(1)拆架前，全面检查拟拆脚手架，根据检查结果，拟定出作业计划，报请批准，进行技术交底后才准工作。(2)架体拆除前，必须查看施工现场环境，包括空线路、外脚手架、地面的设施等各类障碍物，凡能提前拆除的尽量拆除掉。(3)拆架时应划分
14、作业区，周围设绳绑围栏或树立警戒标志，地面应设专人指挥，禁止非作业人员进入。(4)拆除时要统一指挥、上下呼应、动作协调，当接开与另一人有关的结扣时，应先通知对方，以防坠落。(5)在拆架时，不得中途换人，如必须换人时，应邛各拆除情况交待清楚后方可离开。(6)当天拆架下班时，不应留下隐患部位。(7)拆架时严禁碰撞脚手架附近电源线，以防触电事故。(8)所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。(9)所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。(10)拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。九、文明施工要
15、求根据脚手架施工的特殊性，结合职业安全、环境保护的精神及公司对文明施工的总体部署，要求施工时做到：1.进入施工现场的人员戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、进入施工现场的人员要爱护场内的各种设施和标示牌，不得损坏物品、随意拆除和移动标示牌。3、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。4、脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格后方可发上岗证，凡患有高血压、贫血、心脏病及其他不适于高空作业者，一律不得上脚手架操作。5、上架子作业人员上下均应走人行梯道，不6、护身栏、脚手板、挡脚板、密目网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。7、脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时，须经技术人员同意后由架子工操作。8、不准利用脚手架吊运重物，作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。9、不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。10、在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板,以及扣件绑扎扣等所有架子部件。IL拆除架子如使用电焊气割时派专职人员做好防火工
