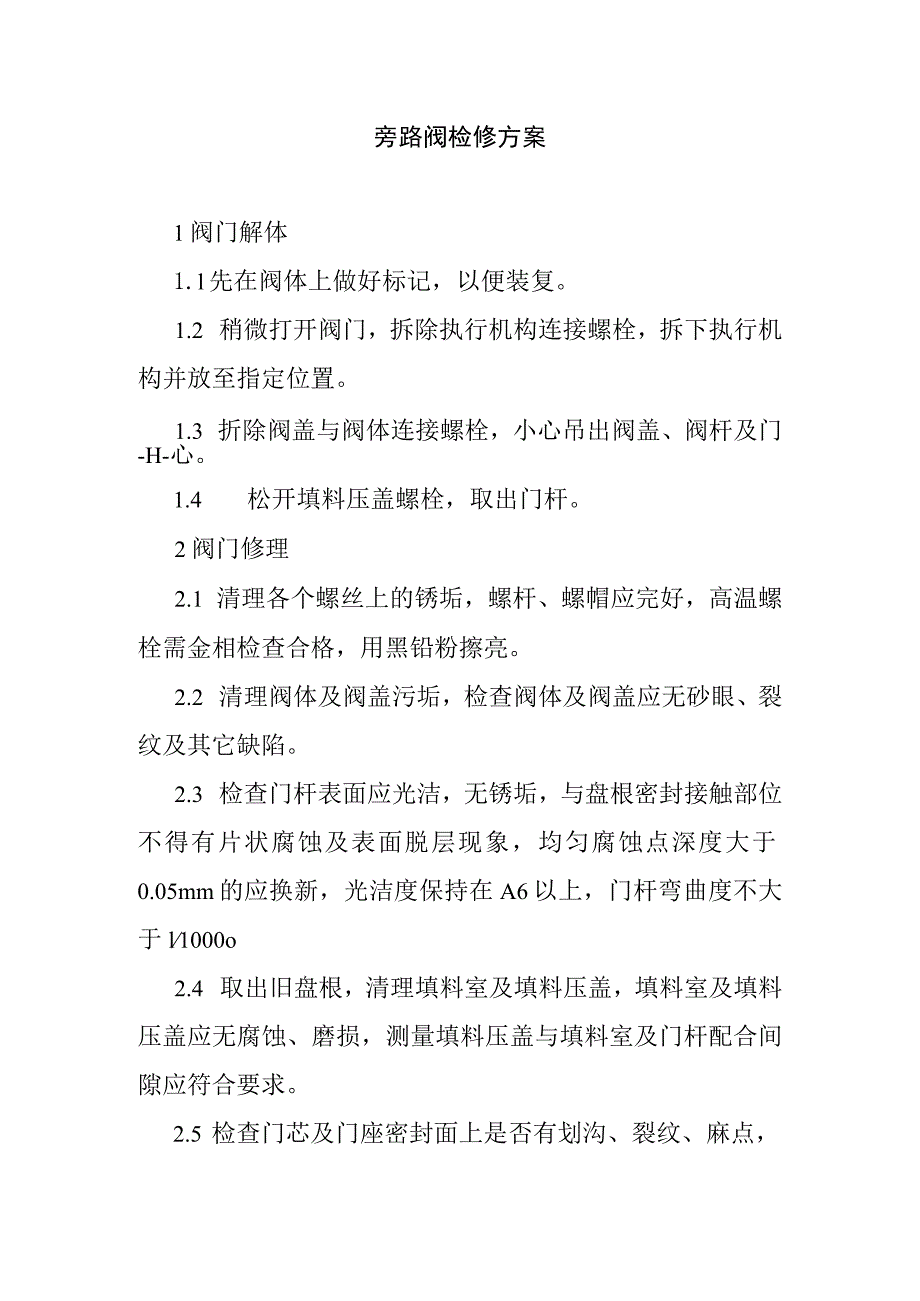

1、旁路阀检修方案1阀门解体1.l先在阀体上做好标记，以便装复。1.2 稍微打开阀门，拆除执行机构连接螺栓，拆下执行机构并放至指定位置。1.3 折除阀盖与阀体连接螺栓，小心吊出阀盖、阀杆及门-H-心。1.4 松开填料压盖螺栓，取出门杆。2阀门修理2.1 清理各个螺丝上的锈垢，螺杆、螺帽应完好，高温螺栓需金相检查合格，用黑铅粉擦亮。2.2 清理阀体及阀盖污垢，检查阀体及阀盖应无砂眼、裂纹及其它缺陷。2.3 检查门杆表面应光洁，无锈垢，与盘根密封接触部位不得有片状腐蚀及表面脱层现象，均匀腐蚀点深度大于0.05mm的应换新，光洁度保持在A6以上，门杆弯曲度不大于l1000o2.4 取出旧盘根，清理填料室

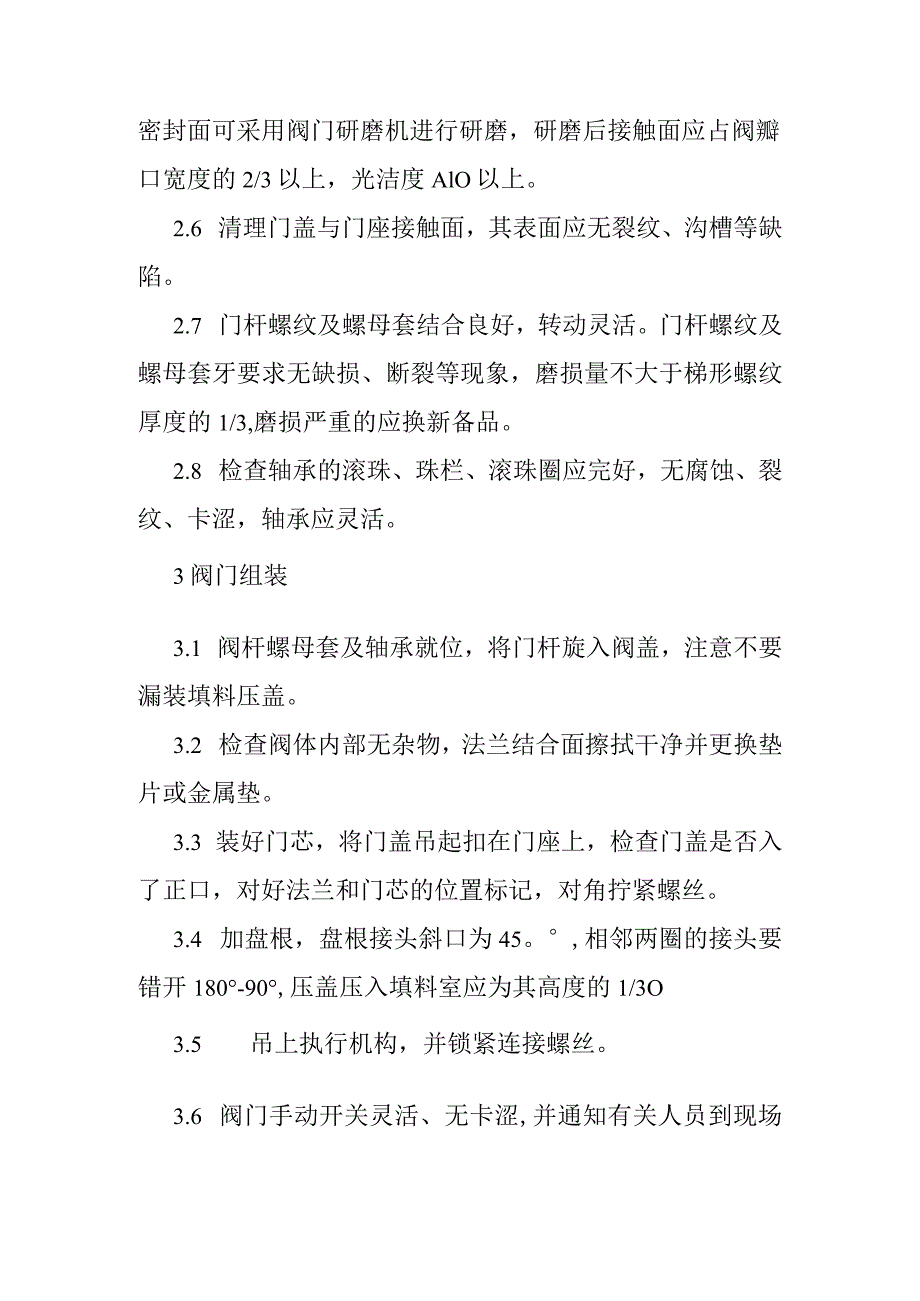

2、及填料压盖，填料室及填料压盖应无腐蚀、磨损，测量填料压盖与填料室及门杆配合间隙应符合要求。2.5 检查门芯及门座密封面上是否有划沟、裂纹、麻点，密封面可采用阀门研磨机进行研磨，研磨后接触面应占阀瓣口宽度的2/3以上，光洁度AlO以上。2.6 清理门盖与门座接触面，其表面应无裂纹、沟槽等缺陷。2.7 门杆螺纹及螺母套结合良好，转动灵活。门杆螺纹及螺母套牙要求无缺损、断裂等现象，磨损量不大于梯形螺纹厚度的1/3,磨损严重的应换新备品。2.8 检查轴承的滚珠、珠栏、滚珠圈应完好，无腐蚀、裂纹、卡涩，轴承应灵活。3阀门组装3.1 阀杆螺母套及轴承就位，将门杆旋入阀盖，注意不要漏装填料压盖。3.2 检查阀体内部无杂物，法兰结合面擦拭干净并更换垫片或金属垫。3.3 装好门芯，将门盖吊起扣在门座上，检查门盖是否入了正口，对好法兰和门芯的位置标记，对角拧紧螺丝。3.4 加盘根，盘根接头斜口为45。,相邻两圈的接头要错开180-90,压盖压入填料室应为其高度的1/3O3.5 吊上执行机构，并锁紧连接螺丝。3.6 阀门手动开关灵活、无卡涩,并通知有关人员到现场调试阀门。3.7 清场清扫，工具回收。
