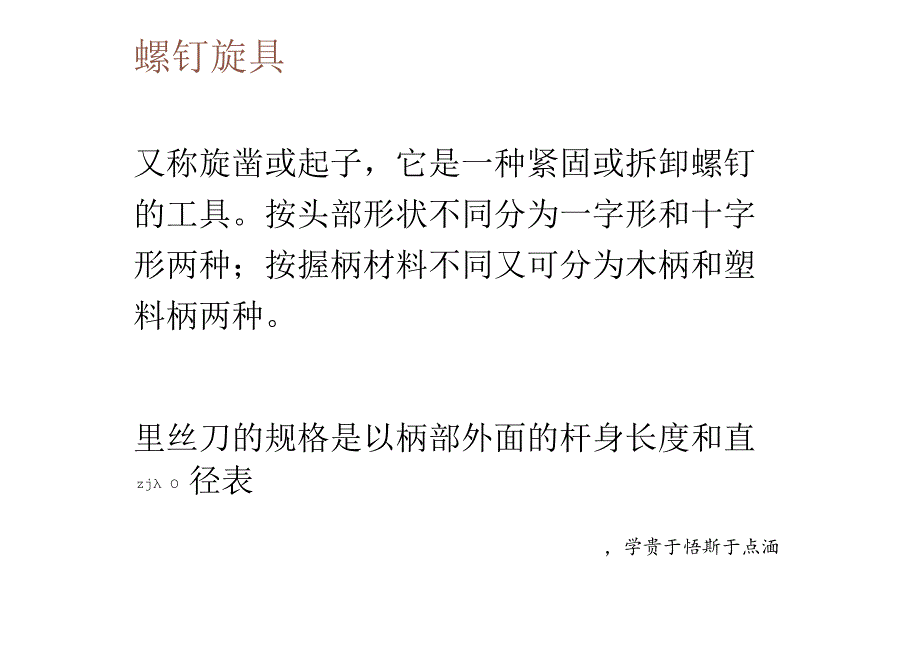

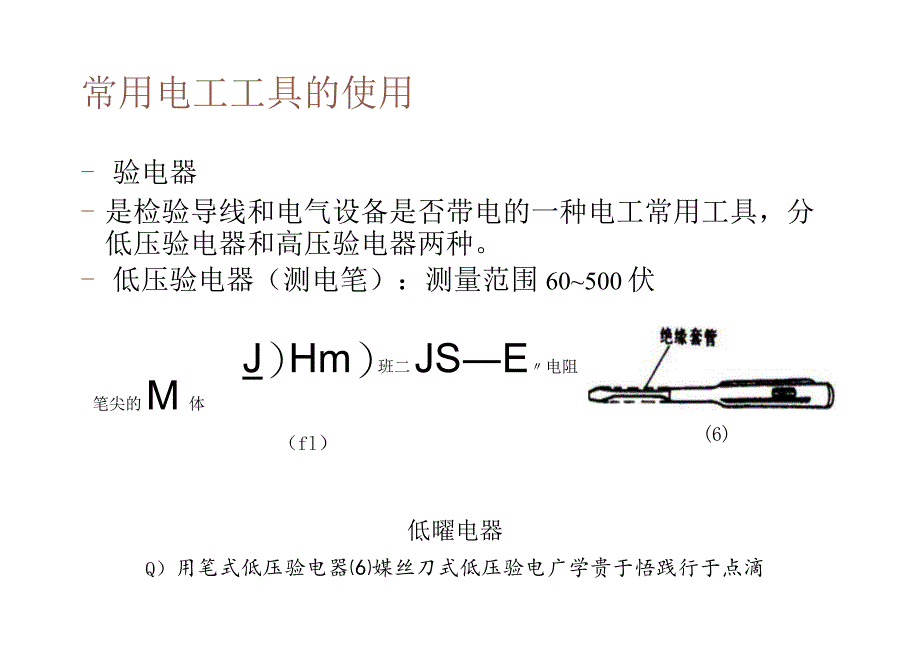

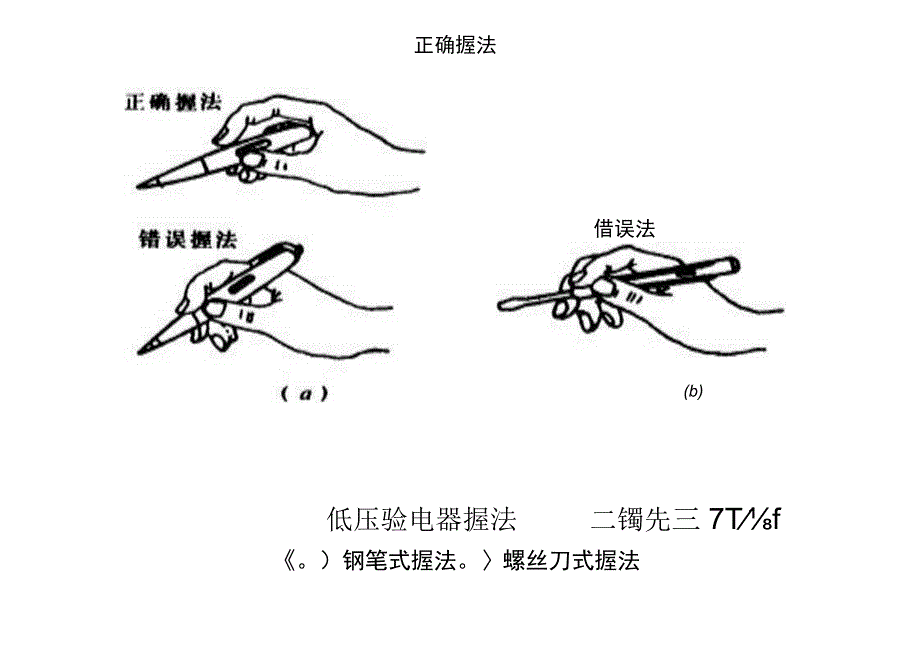

1、常用电工工具的使用- 验电器- 是检验导线和电气设备是否带电的一种电工常用工具，分低压验电器和高压验电器两种。(6)- 低压验电器（测电笔）：测量范围60500伏J）Hm）班二JSE电阻笔尖的M体（fl）低曜电器Q）用笔式低压验电器媒丝刀式低压验电广学贵于悟践行于点滴正确握法借误法(b)低压验电器握法二镯先三7Tf。）钢笔式握法。螺丝刀式握法螺钉旋具又称旋凿或起子，它是一种紧固或拆卸螺钉的工具。按头部形状不同分为一字形和十字形两种；按握柄材料不同又可分为木柄和塑料柄两种。zj O里丝刀的规格是以柄部外面的杆身长度和直径表，学贵于悟斯于点湎尖嘴钳尖嘴钳的头部尖细，适用于在狭小的工作空间操作。有铁
2、柄和绝缘柄两种，绝缘柄的耐压为500伏。尖嘴钳Ju字贵于悟践行于点滴剥线钳-用于剥削小直径导线绝缘层的专用工具,其外形如图所示。它的手柄是绝缘的，学贵于悟践行于点滴铜芯导线连接铜芯导线连接铜芯导线连接铜芯导线连接学贵于悟践行于点滴学贵于悟践行于点滴铜芯与铝芯导线的连接铜芯与铝芯导线的连接铜芯与铝芯导线的连接接线技巧与规范请记住密码：k2bb或直接扫描二维码请点击链接：https:天学贵于悟践行于点滴母线排列方法要求标志颜色相别颜色垂直排列水平排列引下排列L1（八）黄上后左L2(B)绿中中中L3(C)红下刖右N淡蓝学贡于悟践行于点滴裸导线涂色系统交流三相系统直流系统母线L1L2L3N线及PEN线
3、PE线正极负极字母ABCNPENPEL+L-涂色黄绿红淡蓝黄绿双鸟兼于行于嘉手电筒电路的引入由电源、导线、控制器、负载组成的闭合回路实际电路电路：电流经过的路径电源电能的提供者组成用电器(负载)电能的接收者导线传输I开关控制J中间环节电路的状态1 .通路Kl闭合K2断开灯亮。/2 .断路电流为零电压不一定为KlT零灯不亮。二二(X)K23 .短路K1,K2都闭合电流很大T-C.学贵于悟践行于点滴尽量避免。l常用开关开关是用来控制灯具等电器电源通断的器件。产道开关调光（调速）开关带指示灯的双控开关双联开关侧面。O八功能也卜室电器集忑Zl宅灵于悟践行于点洵开关安装的技术要求 照明开关或暗装开关一般
4、安装在门边便于操作的地方，开关位置与灯具相对应。所有开关扳把接通或断开的上下位置应一致。 拨动（又称扳把）开关距地面高度一般为L2L4m,距门框为150200mm0 拉线开关距地面高度一般为2.22.8m,距门框为150200mm。 暗装开关的盖板应端正、严密并与墙面平。 明线敷设的开关应安装在厚度不小于15mm的木台上。 多尘潮湿场所（如浴室）应用防水瓷质拉线开关或加装保护箱。、石学贵于悟践行于点滴常用插座 插座是供移动电器设备如台灯、电风扇、电视机、洗衣机及电动机等连接电源用的。插座分固定式和移动式。接法：左零右火中接地明装插座暗装插瘗仔点滴插座安装的技术要求凡携带式或移动式电器用插座，单
5、相应用三眼插座，三相用四眼插座，具接地孔应与接地线或零件接牢。明装插座离地面的高度应不低于L3m,一般为1.5-1.8m;暗装插座允许低装，但距地面高度的插座高度不低于03m.0儿童活动场所的插座应用安全插座，采用普通插座时，安全高度不应低于1.8m;在特别潮湿的场所，不应安装插座；安装插座时，其插孔的接法是左零右火上接地。电学常用名词1、电路由电源、导线控制器、负载组成的闭合回路2、电源其它形式的能量转换为电能的装置称为电源。如电池就是把化学能转换为电能3、电源力或电场力电源是电路中的能量来源，电源都有推动电荷做定向移动的能力，把这种力叫电源力或电场力电路中各点电位的计算零电位点：原则上选取
6、大地为零电位点（参考点）为了计算方便也可以任选一点作为零电位点。表示：F电位：电路中某点到零电位点间的电压。电压与电位的关系：UAB=VA-VB电压就是电位的差。方向从高电位指向低电位。注意点：电位与绕行方向无关电位与参考点有关结论：电位是相对的，电压是绝对的。七字贵于悟践行于点滴电流电流：电荷的定向移动形成电流1 .要有可移动的电荷（内因）形成条件2 .导体两端要有电压（外因）实际方向：规定正电荷移动的方向电流的方向参考方向：为了计算方便，人为假设的方向（图上标的方向）实际方向与参考方向的关系结果为正，方向相同。结果为负，方向相反。符号：I单位：IA=IC/s先学贵于悟践行于点滴电流对人体的
7、伤害作用触电事故：是由电流及其转换成的其他形式的能量造成的事故。触电事故对人体的伤害分为电击和电伤两种。电击（内伤,由电流直接作用于人体所造成的伤害）所谓电击就是指当电流通过人体内部器官，使其受到伤害。如电流作用于人体中枢神经，使心脑和呼吸机能的正常工作受到破坏，人体发生抽搐和痉挛，失去知觉；电流也可能使人体呼吸功能紊乱，血液循环系统活动大大减弱而造成假死。如救护不及时，则会造成死亡。电击是人体触电较危险的情况。电击分直接电击（触及正常状态下带电的带电体时发生的电击）与间接电击（触及正常状态下不带电的带电体时发生的电击，故障下的意外带电）单线电击、两线电击、跨步电压电击。单相触电:当人体接触到
8、一根带电导线时，电流通过人体经大地而构成回路，这种触电方式通常被称为单线触电，也称为单相触电。这种触电的危害程度取决于三相电网中的中性点是否接地。两相触电:如果人体的不同部位同时分别接触一个电源的两根不同电位的裸露导线，电线上的电流就会通过人体从一根电流导线到另一根电线形成回路，使人触电，这种触电方式通常称被为两线触电，也称为两相触电。此时，人体处于线电压的作用下，所以，两相触电比单线触电危险性更大。跨步电压:当人体在具有电位分布的区域内行走时，人的两脚（一般相距以O.8m计算）分别处于不同电位点，使两脚间承受电位差的作用，这一电压称为跨步电压。跨步电压的大小与电位分布区域内的位置有关，在越靠
9、近接地体处，跨步电压越大，触电危险性也越大。特点：伤害内部、致命电流小、无明显痕迹、无预兆、迅速降低防卫能力、急救困难选电伤（外伤，是电流转换成热能、机械能作用于人体造成的伤害）所谓电伤就是指人体外器官受到电流的伤害。如电弧造成的灼伤；电的烙印；由电流的化学效应而造成的皮肤金属化：电磁场的辐射作用等；机械损伤、电光眼。电伤是人体触电事故较为轻微的一种情况电阻电阻：导体对电流的阻碍作用符号：R可变电阻RWRP物理特性：1.温度T2.材料P3.长度(正比)4.横截面积S(反比)公式：R=p(LS)温度系数:=(R2-R1)/R1(t2-t1)温度系数:温度每变化Ie电阻变化的百分率a单位1/。公式
10、变化：已知tlt2Rla求R2R2=Rll+a(t2-tl)温度变化时金属导体:TI=(热量上升)碰撞机会增多(a0)O半导体：Tt=载流子数量增加TRl(。司)等于悟M于点滴电动势与闭合电路欧姆定律实质:在电源内部其他形式的能量转换成电能，形成一个电压恒定的恒压源其电压的数值就是电动势E。电源:由电动势和内阻串联构成。电动势的方向:由负到正。闭合电路:包含电源内部情况在内的完整电路。闭合电路欧姆定律公式：=E(R+r)端电压：E=I*R+l*r=U+UrU=E-Ur=E-I*r当外电路开路时，端电压和电动势大小相等方向相反。电源向负载输出的功率：UI=EI-I2r(臼内阻消耗功率)阻抗匹配：
11、当R=r时，输出功率最大PmaX=E2/4此时效率并不是最大，只有50%。工,字页于后如m河串联电路的特点：1.串联电路中流过每个电阻的电流都相等U2、串联电路两端的总电压等于各电阻两端的电压之和U=Ul+一T二字贵于悟践行于点滴3、电路的等效电阻（总电阻）等于各串联电阻之和R=RfHRz串联电路的特点:分压公式DU=IR=L-U11R+凡U,=IRl-U-R+R,JL匕串联电阻上电压的分配与电阻成正比!串联：把电阻一个接一个依次连接起来。r_=一要求一端相连无分支r特点：电流强度处处相等1=2=I3=IUITJ总电压等于各电压之和U=U1+U2+U3串联电阻作用限流分压电压分配：（U1：U2
12、：U3=R1：R2：R3）与电阻成正比。分压公式：U2=R2（R1+R2）（分母是电阻之和，分子是待求电阻，U为总电压）。功率分配：（P1：P2：P3=R1：R2：R3）与电阻成正比与电压也成正比。等效电阻:R=U/l=（U1+U2+U3）/I=Rl+R2+R3等于各电阻,工r交；字贵于悟践行于点滴串联电路的计算有20Q、13Q、12Q和IOQ四个电阻串联，接在IlOV的电压上，试求：电路的总电阻和电流；20Q电阻上的电压。2OI尸CJ12学贵于悟践行于点滴串联应用A用几个电阻串联来获得阻值较大的电阻。A采用几个电阻构成分压器，使用一个电源能给出几种不同的电压。A当负载的额定电压低于电源电压时
13、，用串联的办法来满足负载接入电源使用的需要。A利用串联电阻的方法来限制和调节电路中的电流。学费于悟践行于点滴A在电工测量中广泛应用串联电阻的方法来扩大电表测量电压的量程。台贡于悟践行于点滴RR?R + R、并联电路的特点:1、并联电路中各电阻两端的电压相等，且等于电路两端的电压2、并联电路中的总电流等于各电阻中的电流之和1=11+123、并联电路的等效电阻（即总电阻）的倒数等于各并联电阻的倒数之和IBJG=G1+G%R?并联电路的特点: 分流公式JR岛UIRR1+R2R2t1.RJRJRlK+R2注：总电流I流入结点，分电流11、12流出缙*，悟践行于点滴并联：把几个电阻并列的连接起来要点两端相连特点：并联电路各电阻两端电压相等UI=U2=U3=U总电流等于各电阻电流之和1=11+12+13等效电阻:R=I/(1/R1+1/R2+1/R3)倒数和的倒数。特例：两个电阻并联R=RIR2(R1+R2)几个相同电阻并联R=Rn(n为电阻的数量)电流分配:(11：I2:13=1R1:1R2:1/R3)与电阻倒数成正比,与电阻成反比。分流公式：11=1*R2(R1+R2)I2=lR1(R1+R2)
