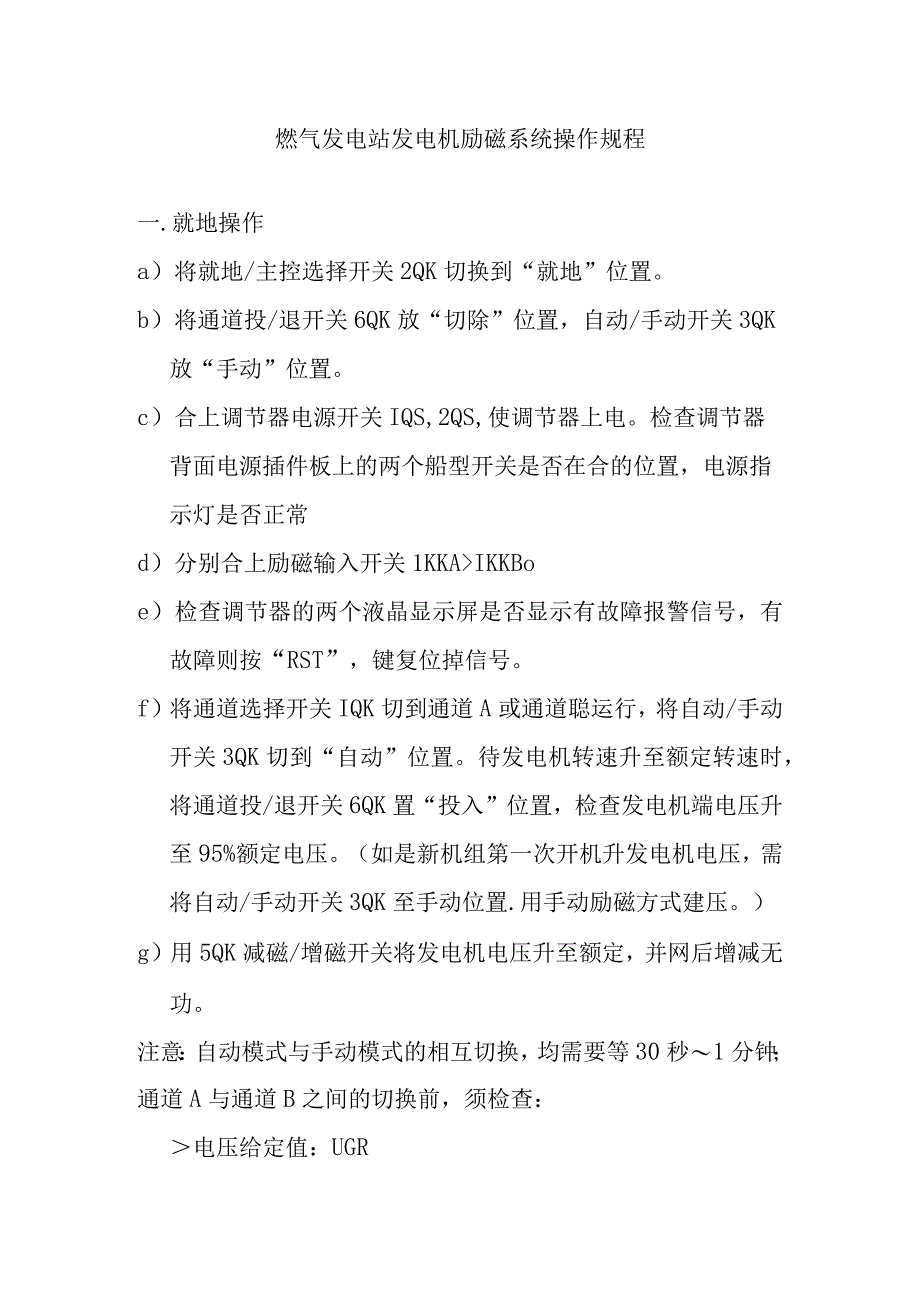

1、燃气发电站发电机励磁系统操作规程一.就地操作a)将就地/主控选择开关2QK切换到“就地”位置。b)将通道投/退开关6QK放“切除”位置,自动/手动开关3QK放“手动”位置。c)合上调节器电源开关IQS,2QS,使调节器上电。检查调节器背面电源插件板上的两个船型开关是否在合的位置,电源指示灯是否正常d)分别合上励磁输入开关1KKAIKKBoe)检查调节器的两个液晶显示屏是否显示有故障报警信号,有故障则按“RST”,键复位掉信号。f)将通道选择开关IQK切到通道A或通道聪运行,将自动/手动开关3QK切到“自动”位置。待发电机转速升至额定转速时,将通道投/退开关6QK置“投入”位置,检查发电机端电压

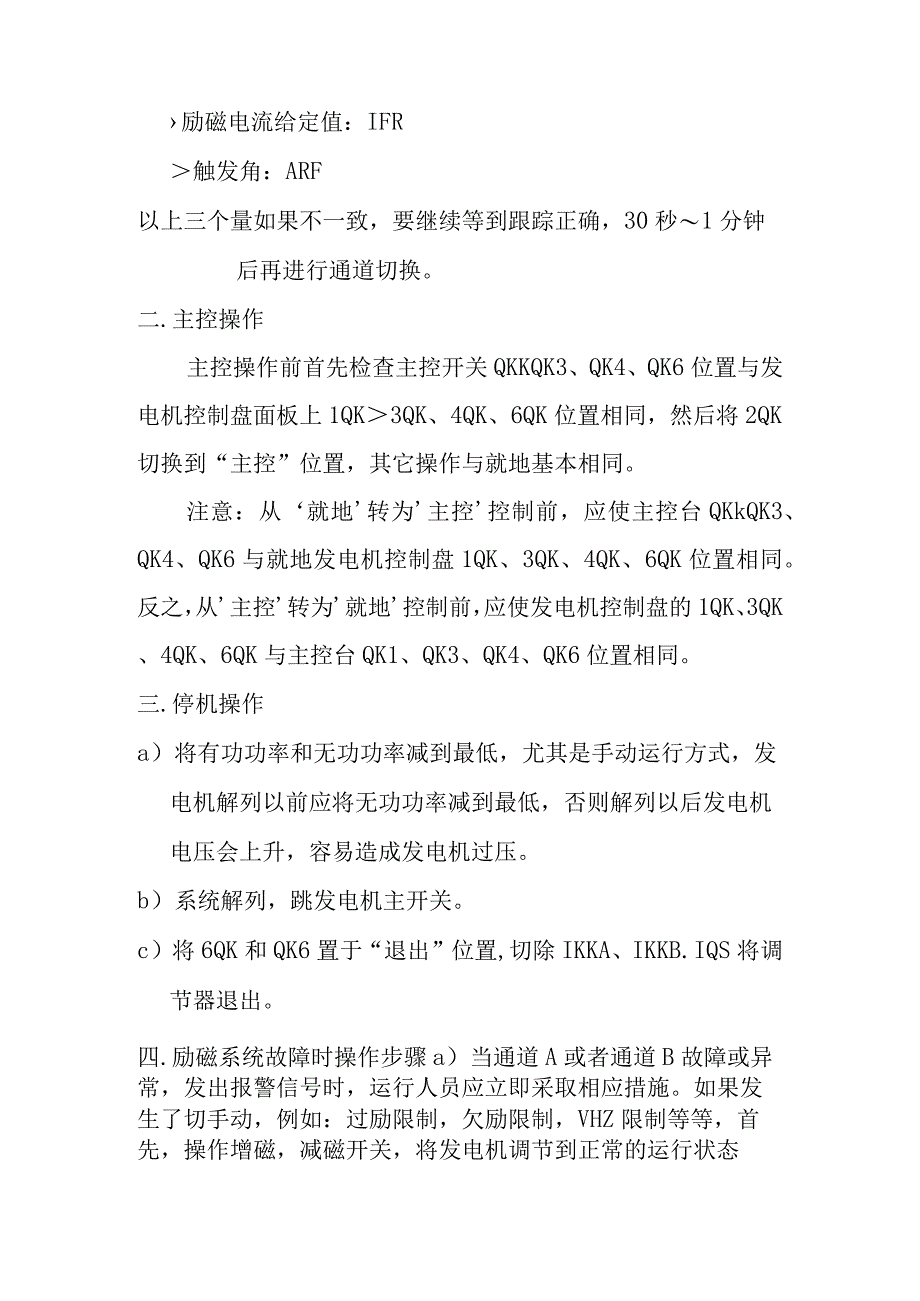

2、升至95%额定电压。(如是新机组第一次开机升发电机电压,需将自动/手动开关3QK至手动位置.用手动励磁方式建压。)g)用5QK减磁/增磁开关将发电机电压升至额定,并网后增减无功。注意:自动模式与手动模式的相互切换,均需要等30秒1分钟;通道A与通道B之间的切换前,须检查:电压给定值:UGR励磁电流给定值:IFR触发角:ARF以上三个量如果不一致,要继续等到跟踪正确,30秒1分钟后再进行通道切换。二.主控操作主控操作前首先检查主控开关QKKQK3、QK4、QK6位置与发电机控制盘面板上1QK3QK、4QK、6QK位置相同,然后将2QK切换到“主控”位置,其它操作与就地基本相同。注意:从就地转为主

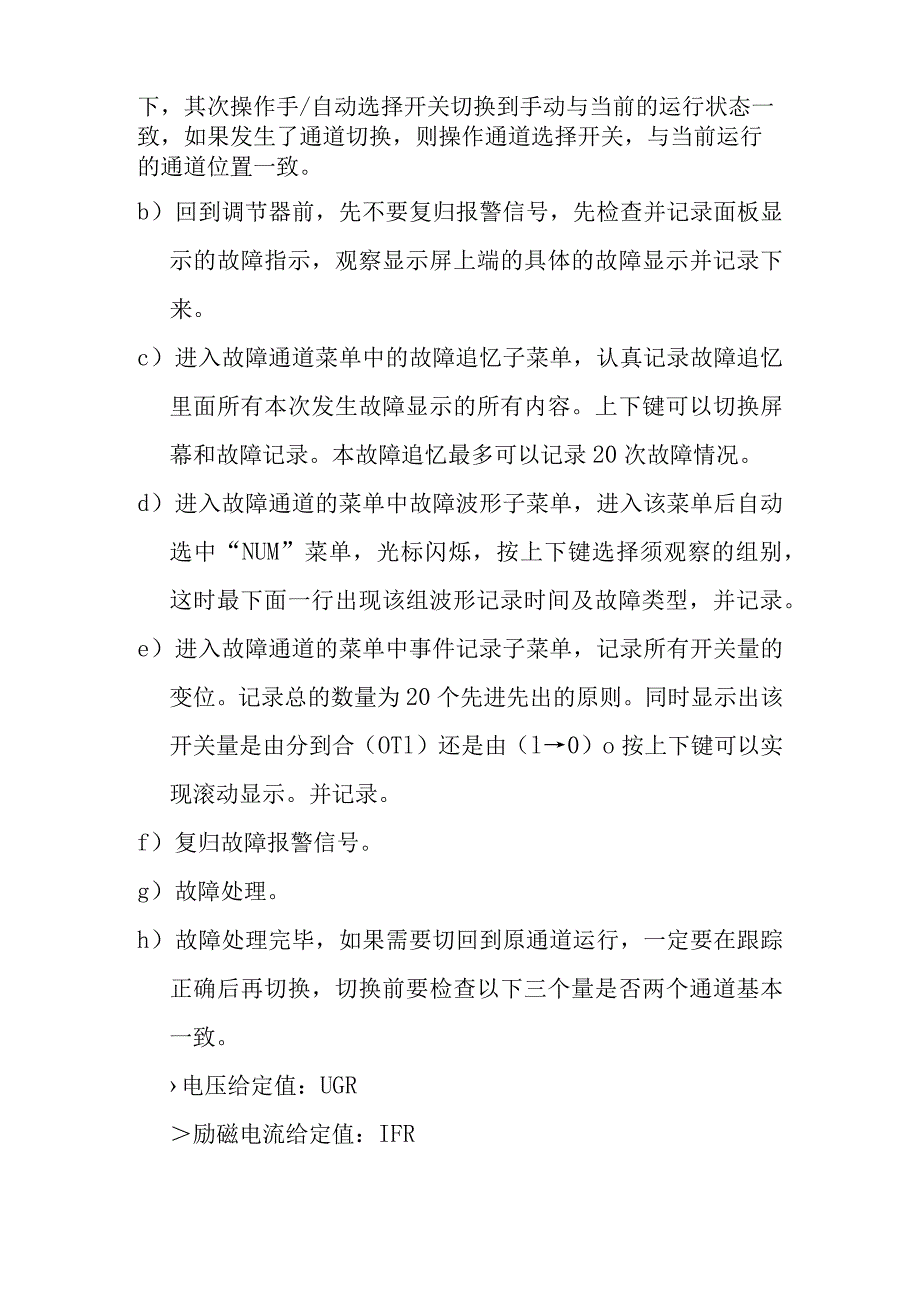

3、控控制前,应使主控台QKkQK3、QK4、QK6与就地发电机控制盘1QK、3QK、4QK、6QK位置相同。反之,从主控转为就地控制前,应使发电机控制盘的1QK、3QK、4QK、6QK与主控台QK1、QK3、QK4、QK6位置相同。三.停机操作a)将有功功率和无功功率减到最低,尤其是手动运行方式,发电机解列以前应将无功功率减到最低,否则解列以后发电机电压会上升,容易造成发电机过压。b)系统解列,跳发电机主开关。c)将6QK和QK6置于“退出”位置,切除IKKA、IKKB.IQS将调节器退出。四.励磁系统故障时操作步骤a)当通道A或者通道B故障或异常,发出报警信号时,运行人员应立即采取相应措施。如

4、果发生了切手动,例如:过励限制,欠励限制,VHZ限制等等,首先,操作增磁,减磁开关,将发电机调节到正常的运行状态下,其次操作手/自动选择开关切换到手动与当前的运行状态一致,如果发生了通道切换,则操作通道选择开关,与当前运行的通道位置一致。b)回到调节器前,先不要复归报警信号,先检查并记录面板显示的故障指示,观察显示屏上端的具体的故障显示并记录下来。c)进入故障通道菜单中的故障追忆子菜单,认真记录故障追忆里面所有本次发生故障显示的所有内容。上下键可以切换屏幕和故障记录。本故障追忆最多可以记录20次故障情况。d)进入故障通道的菜单中故障波形子菜单,进入该菜单后自动选中“NUM”菜单,光标闪烁,按上

5、下键选择须观察的组别,这时最下面一行出现该组波形记录时间及故障类型,并记录。e)进入故障通道的菜单中事件记录子菜单,记录所有开关量的变位。记录总的数量为20个先进先出的原则。同时显示出该开关量是由分到合(OTl)还是由(l0)o按上下键可以实现滚动显示。并记录。f)复归故障报警信号。g)故障处理。h)故障处理完毕,如果需要切回到原通道运行,一定要在跟踪正确后再切换,切换前要检查以下三个量是否两个通道基本一致。电压给定值:UGR励磁电流给定值:IFR触发角:ARF以上三个量如果相差较大时,要继续等到跟踪基本一致,再进行通道切换。i)如果运行上况发生改变后,进行人工操作自动,手动切换时,也一定要等

6、侯30秒1分钟时间,进行方式跟踪。跟踪正确后才能保证无扰动切换Oj)发生严重故障,造成停机,运行人员不要停掉调节器的直流工作电源。要联系检修人员,将故障数据和事件记录下来再做处理。k)当机组运行时,励磁柜旋转二极管故障报警灯亮,表示发电机整流盘的旋转二极管或快速熔断器有故障,先到励磁柜后面,打开柜后门,按下对应报警通道的旋转二极管故障信号复位按钮,如仍然报警就必须考虑立即停机检查,更换已损坏的旋转二极管或快速熔断器元件,防止故障扩大。五.日常维护本装置硬件简洁可靠,一般不需要特别维护。在停机时通常需注意以下几点:查看各部件及接线端子是否松动。清扫柜内的灰尘及异物,以消除由此引起的短路、绝缘降低、散热不良等事故隐患。给调节器上电检查各开关及指示灯是否完好。改善运行环境,提高设备正常使用寿命。学习励磁系统基本工作原理及各项动能部件的整定方法,以便运行状态发生变化,能即时作适当调整。
