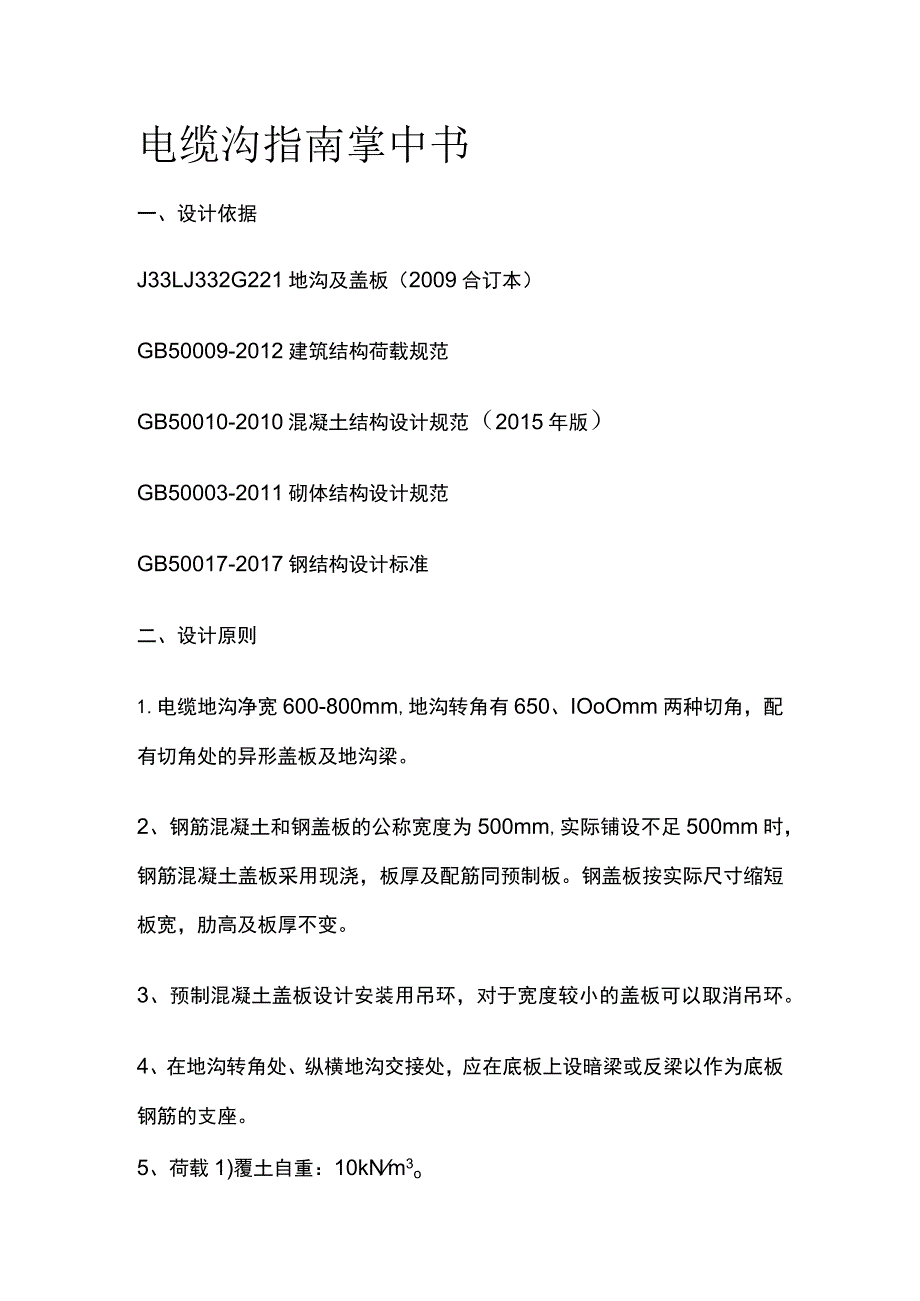

1、电缆沟指南掌中书一、设计依据J33LJ332G221地沟及盖板（2009合订本）GB50009-2012建筑结构荷载规范GB50010-2010混凝土结构设计规范（2015年版）GB50003-2011砌体结构设计规范GB50017-2017钢结构设计标准二、设计原则1.电缆地沟净宽600-800mm,地沟转角有650、IOoOmm两种切角，配有切角处的异形盖板及地沟梁。2、钢筋混凝土和钢盖板的公称宽度为500mm,实际铺设不足500mm时，钢筋混凝土盖板采用现浇，板厚及配筋同预制板。钢盖板按实际尺寸缩短板宽，肋高及板厚不变。3、预制混凝土盖板设计安装用吊环，对于宽度较小的盖板可以取消吊环。4

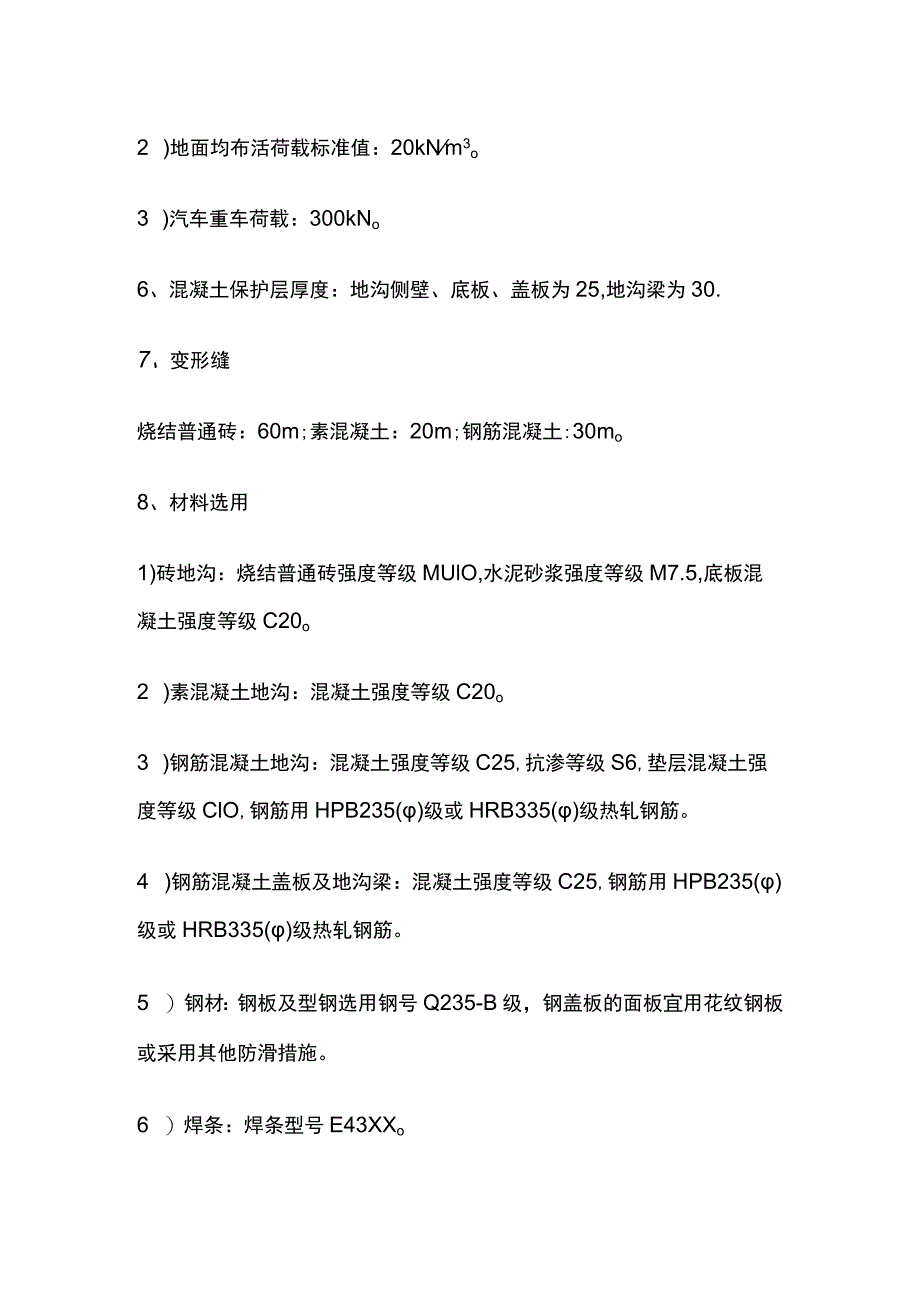

2、、在地沟转角处、纵横地沟交接处，应在底板上设暗梁或反梁以作为底板钢筋的支座。5、荷载1)覆土自重：10kNm3o2 )地面均布活荷载标准值：20kNm3o3 )汽车重车荷载：300kNo6、混凝土保护层厚度：地沟侧壁、底板、盖板为25,地沟梁为30.7、变形缝烧结普通砖：60m;素混凝土：20m;钢筋混凝土:30mo8、材料选用1)砖地沟：烧结普通砖强度等级MUlO,水泥砂浆强度等级M7.5,底板混凝土强度等级C20o2 )素混凝土地沟：混凝土强度等级C20o3 )钢筋混凝土地沟：混凝土强度等级C25,抗渗等级S6,垫层混凝土强度等级ClO,钢筋用HPB235()级或HRB335()级热轧钢筋

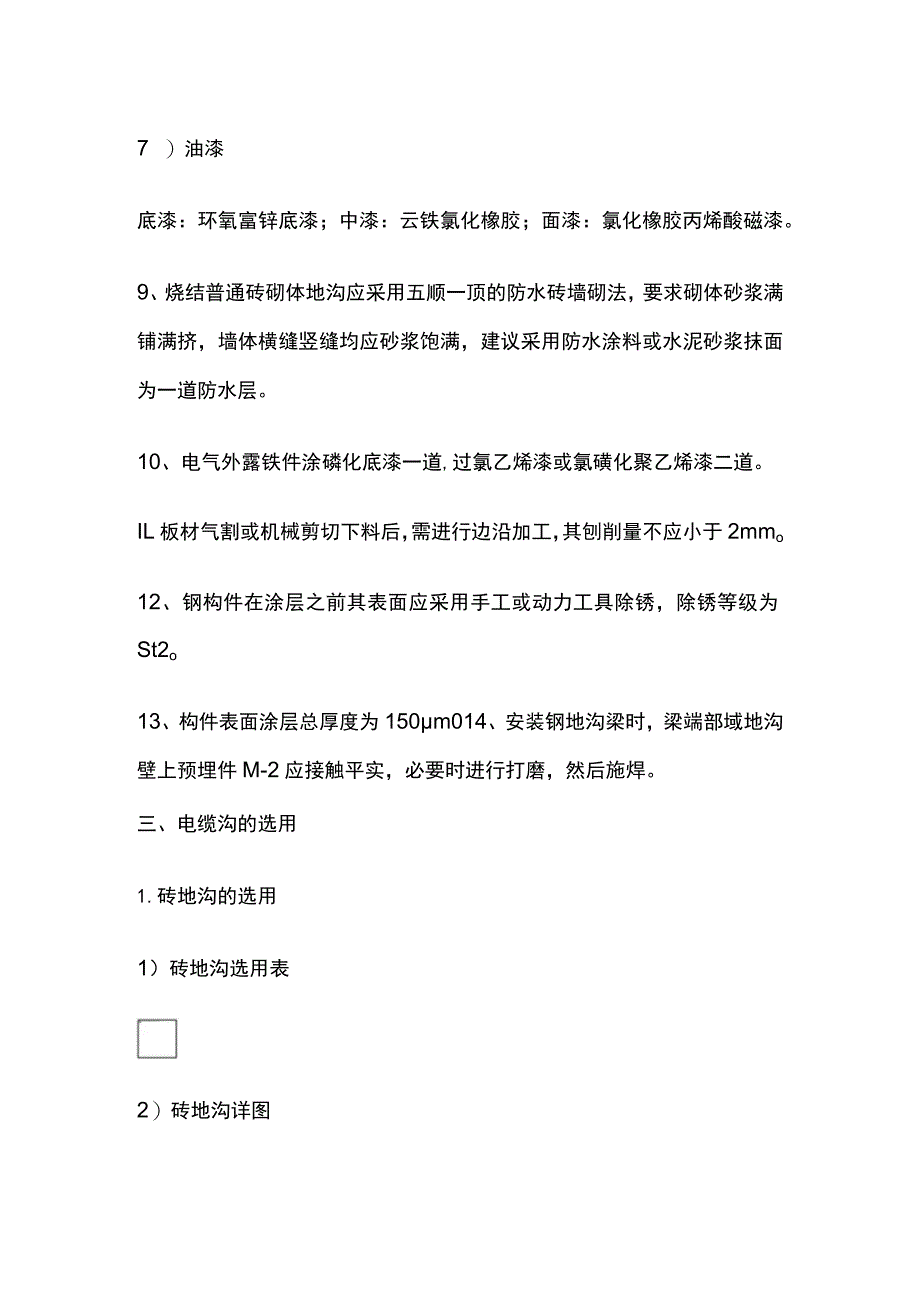

3、。4 )钢筋混凝土盖板及地沟梁：混凝土强度等级C25,钢筋用HPB235()级或HRB335()级热轧钢筋。5 ）钢材：钢板及型钢选用钢号Q235-B级，钢盖板的面板宜用花纹钢板或采用其他防滑措施。6 ）焊条：焊条型号E43XXo7 ）油漆底漆：环氧富锌底漆；中漆：云铁氯化橡胶；面漆：氯化橡胶丙烯酸磁漆。9、烧结普通砖砌体地沟应采用五顺一顶的防水砖墙砌法，要求砌体砂浆满铺满挤，墙体横缝竖缝均应砂浆饱满，建议采用防水涂料或水泥砂浆抹面为一道防水层。10、电气外露铁件涂磷化底漆一道,过氯乙烯漆或氯磺化聚乙烯漆二道。IL板材气割或机械剪切下料后，需进行边沿加工，其刨削量不应小于2mmo12、钢构件在
4、涂层之前其表面应采用手工或动力工具除锈，除锈等级为St2o13、构件表面涂层总厚度为150m014、安装钢地沟梁时，梁端部域地沟壁上预埋件M-2应接触平实，必要时进行打磨，然后施焊。三、电缆沟的选用1.砖地沟的选用1）砖地沟选用表2）砖地沟详图2、素混凝土沟的选用1）素混凝土沟选用表2）素混凝土详图3、钢筋混凝土沟的选用1）钢筋混凝土沟选用表（地面均布活荷载）2）钢筋混凝土沟选用表（汽车荷载）3）钢筋混凝土沟详图四、电缆沟梁的选用1.水泥地沟梁1）地沟梁选用表（地面均布活荷载）2）地沟梁选用表（汽车荷载）3）地沟梁详图电缆沟400、60Omm宽地沟梁详图电缆沟800mm宽地沟梁详图电缆沟100Omm宽地沟梁详图2、钢地沟梁1）地沟梁选用表2）地沟梁详图电缆沟400、60Omm宽地沟梁详图电缆沟800、100omm宽地沟梁详图五、电缆沟盖板的选用1、水泥盖板1）盖板选用表（地面均布活荷载）2）盖板选用表（汽车荷载）3）盖板详图电缆沟40Omm宽盖板详图电缆沟600mm宽盖板详图电缆沟800mm宽盖板详图电缆沟100Omm宽盖板详图2、钢盖板1）盖板选用表2）盖板详图电缆沟40Omm宽盖板详图电缆沟600mm宽盖板详图电缆沟800mm宽盖板详图电缆沟100Omm宽盖板详图
