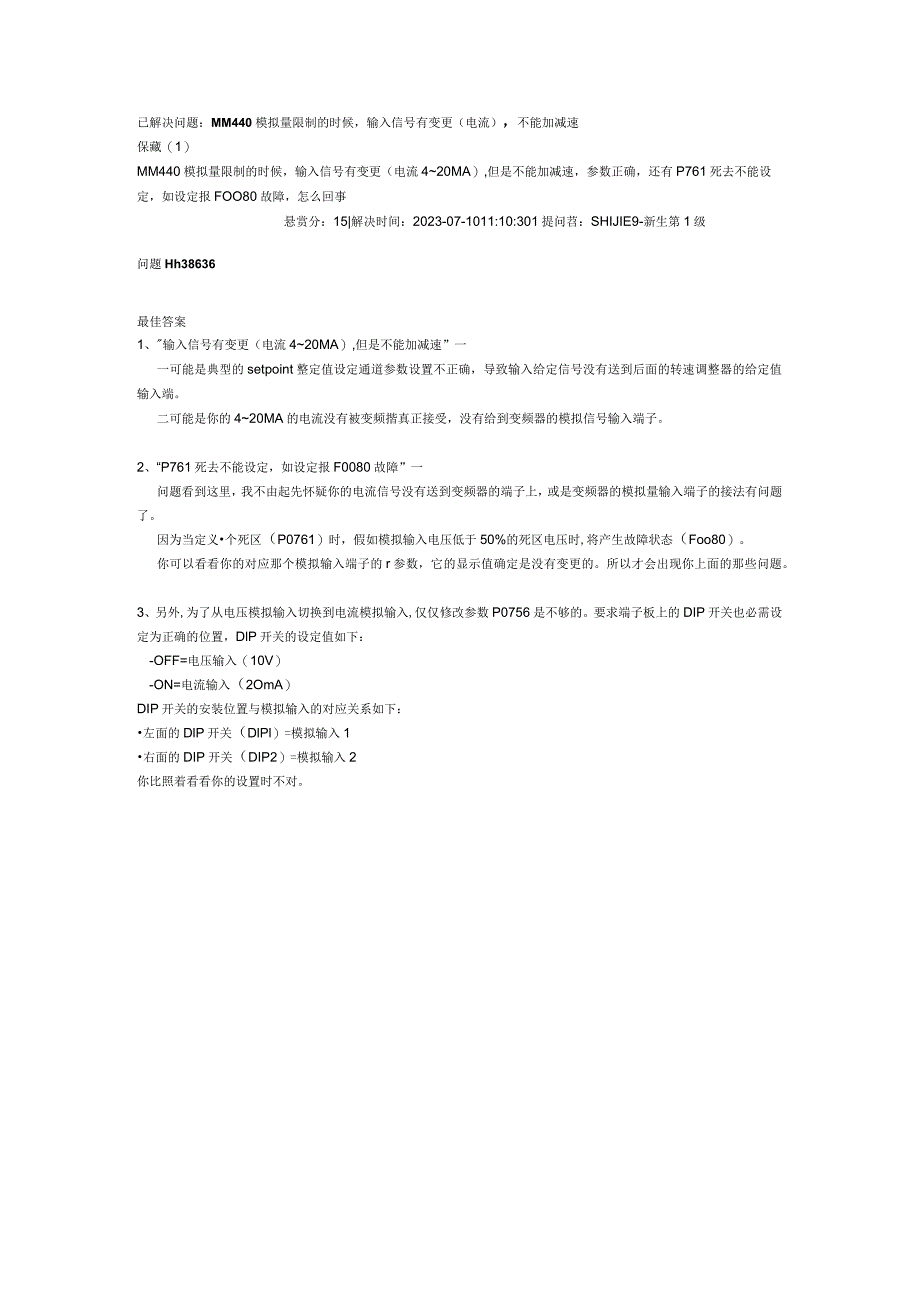

1、已解决问题：MM440模拟量限制的时候，输入信号有变更（电流），不能加减速保藏（1）MM440模拟量限制的时候，输入信号有变更（电流420MA）,但是不能加减速，参数正确，还有P761死去不能设定，如设定报FOO80故障，怎么回事悬赏分：15|解决时间：2023-07-1011:10:301提问苕：SHIJIE9-新生第1级问题Hh38636最佳答案1、输入信号有变更（电流420MA）,但是不能加减速”一一可能是典型的setpoint整定值设定通道参数设置不正确，导致输入给定信号没有送到后面的转速调整器的给定值输入端。二可能是你的420MA的电流没有被变频揩真正接受，没有给到变频器的模拟信号输
2、入端子。2、“P761死去不能设定，如设定报F0080故障”一问题看到这里，我不由起先怀疑你的电流信号没有送到变频器的端子上，或是变频器的模拟量输入端子的接法有问题了。因为当定义个死区（P0761）时，假如模拟输入电压低于50%的死区电压时,将产生故障状态（Foo80）。你可以看看你的对应那个模拟输入端子的r参数，它的显示值确定是没有变更的。所以才会出现你上面的那些问题。3、另外,为了从电压模拟输入切换到电流模拟输入,仅仅修改参数P0756是不够的。要求端子板上的DIP开关也必需设定为正确的位置，DlP开关的设定值如下：-OFF=电压输入（10V）-ON=电流输入（2OmA）DIP开关的安装位

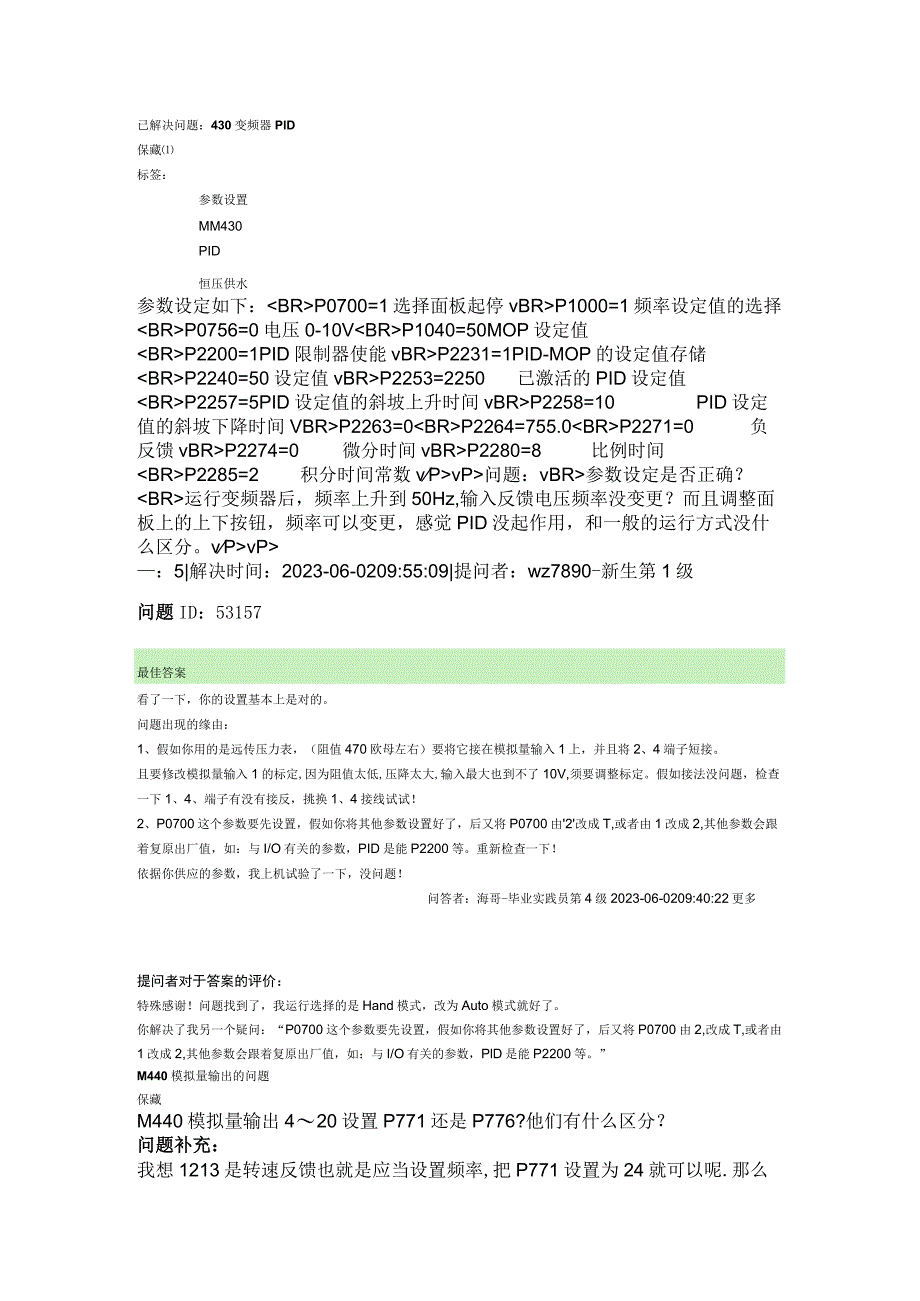

3、置与模拟输入的对应关系如下：左面的DlP开关（DlPl）=模拟输入1右面的DIP开关（DIP2）=模拟输入2你比照着看看你的设置时不对。已解决问题：430变频器PlD保藏标签：参数设置MM430PID恒压供水参数设定如下：P0700=1选择面板起停vBRP1000=1频率设定值的选择P0756=0电压0-10VP1040=50MOP设定值P2200=1PID限制器使能vBRP2231=1PID-MOP的设定值存储P2240=50设定值vBRP2253=2250已激活的PID设定值P2257=5PID设定值的斜坡上升时间vBRP2258=10PID设定值的斜坡下降时间VBRP2263=0P226
4、4=755.0P2271=0负反馈vBRP2274=0微分时间vBRP2280=8比例时间P2285=2积分时间常数vPvP问题：vBR参数设定是否正确？运行变频器后，频率上升到50Hz,输入反馈电压频率没变更？而且调整面板上的上下按钮，频率可以变更，感觉PID没起作用，和一般的运行方式没什么区分。vPvP：5|解决时间：2023-06-0209:55:09|提问者：wz7890-新生第1级问题ID：53157最佳答案看了一下，你的设置基本上是对的。问题出现的缘由：1、假如你用的是远传压力表，（阻值470欧母左右）要将它接在模拟量输入1上，并且将2、4端子短接。且要修改模拟量输入1的标定,因为
5、阻值太低,压降太大,输入最大也到不了10V,须要调整标定。假如接法没问题，检查一下1、4、端子有没有接反，挑换1、4接线试试！2、P0700这个参数要先设置，假如你将其他参数设置好了，后又将P0700由2改成T,或者由1改成2,其他参数会跟着复原出厂值，如：与I/O有关的参数，PID是能P2200等。重新检查一下！依据你供应的参数，我上机试验了一下，没问题！问答者：海哥-毕业实践员第4级2023-06-0209:40:22更多提问者对于答案的评价：特殊感谢！问题找到了，我运行选择的是Hand模式，改为Auto模式就好了。你解决了我另一个疑问：“P0700这个参数要先设置，假如你将其他参数设置好

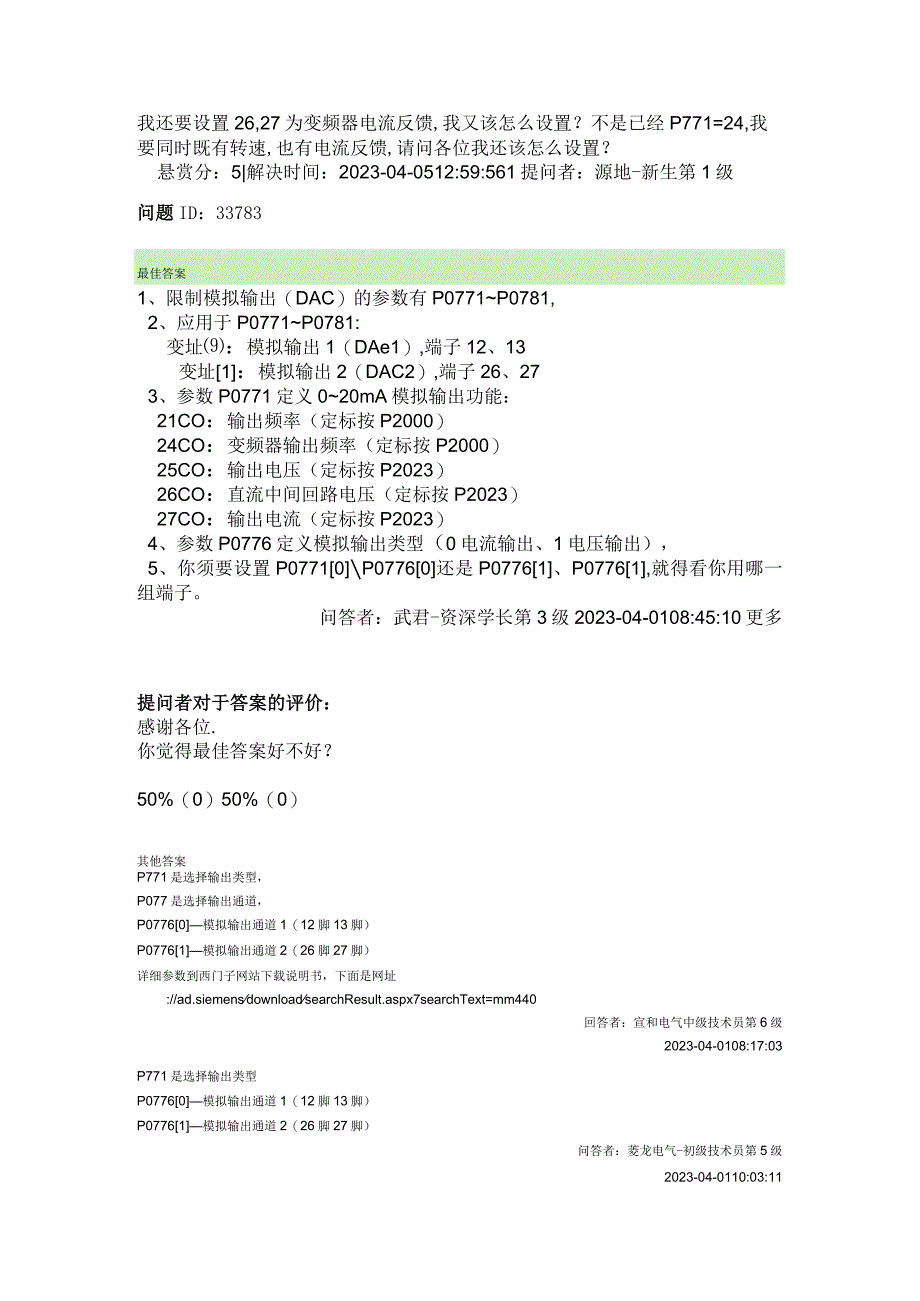

6、了，后又将P0700由2,改成T,或者由1改成2,其他参数会跟着复原出厂值，如：与I/O有关的参数，PlD是能P2200等。”M440模拟量输出的问题保藏M440模拟量输出420设置P771还是P776?他们有什么区分？问题补充：我想1213是转速反馈也就是应当设置频率,把P771设置为24就可以呢.那么我还要设置26,27为变频器电流反馈,我又该怎么设置？不是已经P771=24,我要同时既有转速,也有电流反馈,请问各位我还该怎么设置？悬赏分：5|解决时间：2023-04-0512:59:561提问者：源地-新生第1级问题ID：33783最佳答案1、限制模拟输出（DAC）的参数有P0771P0
7、781,2、应用于P0771P0781:变址：模拟输出1（DAe1）,端子12、13变址1：模拟输出2（DAC2）,端子26、273、参数P0771定义020mA模拟输出功能：21CO：输出频率（定标按P2000）24CO：变频器输出频率（定标按P2000）25CO：输出电压（定标按P2023）26CO：直流中间回路电压（定标按P2023）27CO：输出电流（定标按P2023）4、参数P0776定义模拟输出类型（0电流输出、1电压输出），5、你须要设置P07710P07760还是P07761、P07761,就得看你用哪一组端子。问答者：武君-资深学长第3级2023-04-0108:45:10更
8、多提问者对于答案的评价：感谢各位.你觉得最佳答案好不好？50%（0）50%（0）其他答案P771是选择输出类型，P077是选择输出通道，P07760模拟输出通道1（12脚13脚）P07761模拟输出通道2（26脚27脚）详细参数到西门子网站下载说明书，下面是网址:/ad.siemensdownloadsearchResult.aspx7searchText=mm440回答者：宣和电气中级技术员第6级2023-04-0108:17:03P771是选择输出类型P07760模拟输出通道1（12脚13脚）P07761模拟输出通道2（26脚27脚）问答者：菱龙电气-初级技术员第5级2023-04-011
9、0:03:111、P771是用于设置模拟输出1、模拟输出2两个通道的输出信号定义。如，原委是输出实际频率、实际输出电压、还是实际输出电流。2、P776是用来定义模拟输出的类型。即原委是输出电流信号还是输出电压信号。这个参数是你的问题中最相关的。3、依据你描述的问题状况，你应当这样做一在参数P0776中进行电压或电流信号类型的选择设置：P776=0,代表输出电流信号；P776=1,代表输出电压信号。你设置P776=0即可。然后，你可以通过设置参数P771,来选择你想输出什么定义的信号。如：P771=21：输出频率P771=24：变频器输出频率P771=25：输出电压P771=26：直流中间回路电
10、压P771=27：输出电流回答者能I俱怀逸兴壮思飞-元老第16级2023-04-0111:37:16P771是选择你想让模拟输出反映变频器哪种信号,如你想连接电流表就要设置为27,这时输出值反映的是变频器输出电流值;假如想连接电压表就设为25,这时输出值反映的是变频器输出电压值.P776是选择你要变频器模拟输出端子输出的模拟信号类型是电流还是电压,如:连接的电流表须要的是电流信号,那么P776就要设为0.题：反转哪里去了保藏我用的是440变频器，当变频器反转时没有模拟量输出，怎么回事啊？悬赏分:5|解决时间:2023-06-2609:35:41|湿向品再活五百年-学长第2级RAIDt22665
11、最佳答案我的方法最简洁、牢靠设P0775=1,其它的全部模拟量输出都保持出厂值，尽量不要随意动，除非你对各参数的含义已经确定搞清楚了，否则很简洁烧毁接线端口。说明一下，西门子的变频器参数比较困难，但功能的确丰富，虽然对于很多用户都用不上。P0775在说明书里没有介绍详细的功用，但在运用手册里有说明，可是随机带的资料里面没有手册，全部造成了很多用户在反转时没有模拟量输出。事实上r0774和r0785是确定模拟量输出端重要参考，在变频器运行时查看0774里的值，就知道有没有输出，假如有数值而没有输出，就是限制板有问题了。答者：每天报道学长第2级2023-06-2518:04:12更多提问者对于答案
12、的评价：的确如此，只要改一下设置一切就OK啦，其它的都不用动！你觉得最佳答案好不好？0%(0)100%(1)最佳答案网友评论P0775?评论者:KitShao初级工程师第9级没有对参数P0775详细说明其作用，另外资料上(运用大全)也为介绍。模拟输出有频率、电压、电流选择，用参数P0775一个参数不能说明什么？若输出定义为频率输出，还需设定一些参数。评论者:SihaoSirlJi资深学长第3级大家都不用回答了。这个“恩铭”和“学习沟通”是一个人注册的自己提问，自己回答。争积分呢。猛烈要求“西门子”给与封杀，破坏找答案”的良好气象。评论者：ranranplay毕业实践员第4级其他答案这和你在模拟
13、输出定义有关。假如你只定义了输出是。至+100%,它不会输出负的频率值。同答者：储yming初级工程师第9级2023-06-2518:43:56相关参数没有设置好！回答者：SG9-资深顾问第13级2023-06-2521:52:00M440默认050HZ对应模拟量输出，假如你反转，那么频率是负的，模拟量没有输出建议：用正转信号和反转信号限制两组DDS,每组分别定义模拟量输出参数，详细可以看一下手册关于DDS部分回答者：KitShao-初级工程师第9级2023-06-2522:34:13P0775在说明书里没有介绍详细的功用，但在运用手册里有说明.请教一卜.，西门子网站只能够卜.载440运用大全
14、，不知哪里能够下载440运用手册，说明P0775参数是何意待解决问题：关于MM440变频器中峭子输入P701=16,Ploo2=20的说明悬赏分：5|离问题结束还有。天21小时P701=16,PlOo2=20的详细说明在功能图中是查不到的，但是从功能图中看，是不是可以等同于以下的参数设置：P701=99使能BICO参数化；P1021=722.1固定频率（FF）选择位1：P1017=3FF方式位1；P1002=20固定频率2；上述参数的设置应当和P701=16,P1002=20实现的功能是一样的。所以实现单一固定频率运行变频器类似的功能时，就可以干脆接受P701=16,PloO2=20的参数设置
15、比较简洁，是这样的吗？提问时间：2023-12-1315:19:46提问者：翔翔-新生第1级问题ID:107543更多答案不是你理解的那样的，这是为了不同应用而设置的：P0701=16,P1002=20这样的结构就是干脆应用开关量既选择了固定频率，又给出了使能信号。那么，假如你的系统要求的固定频率很多，但你的开关量是有限的那怎么解决呢，于是就有了你看到的另一种设定模式，可以仅用四个开关量，接受8421二进制格式，可预存更多的固定频率以便利应用，当然也可以带上使能端。说明书里有一个表格你可以看到。另外参数的小点后面的数03是指参数组。答者:口SIZm高级技术员第7级2023-12-1315:44:29在M440的参数表中可以有更多的详细的设置说明。楼上回答的比较正确，已解决问题：两台M440实现主从传
