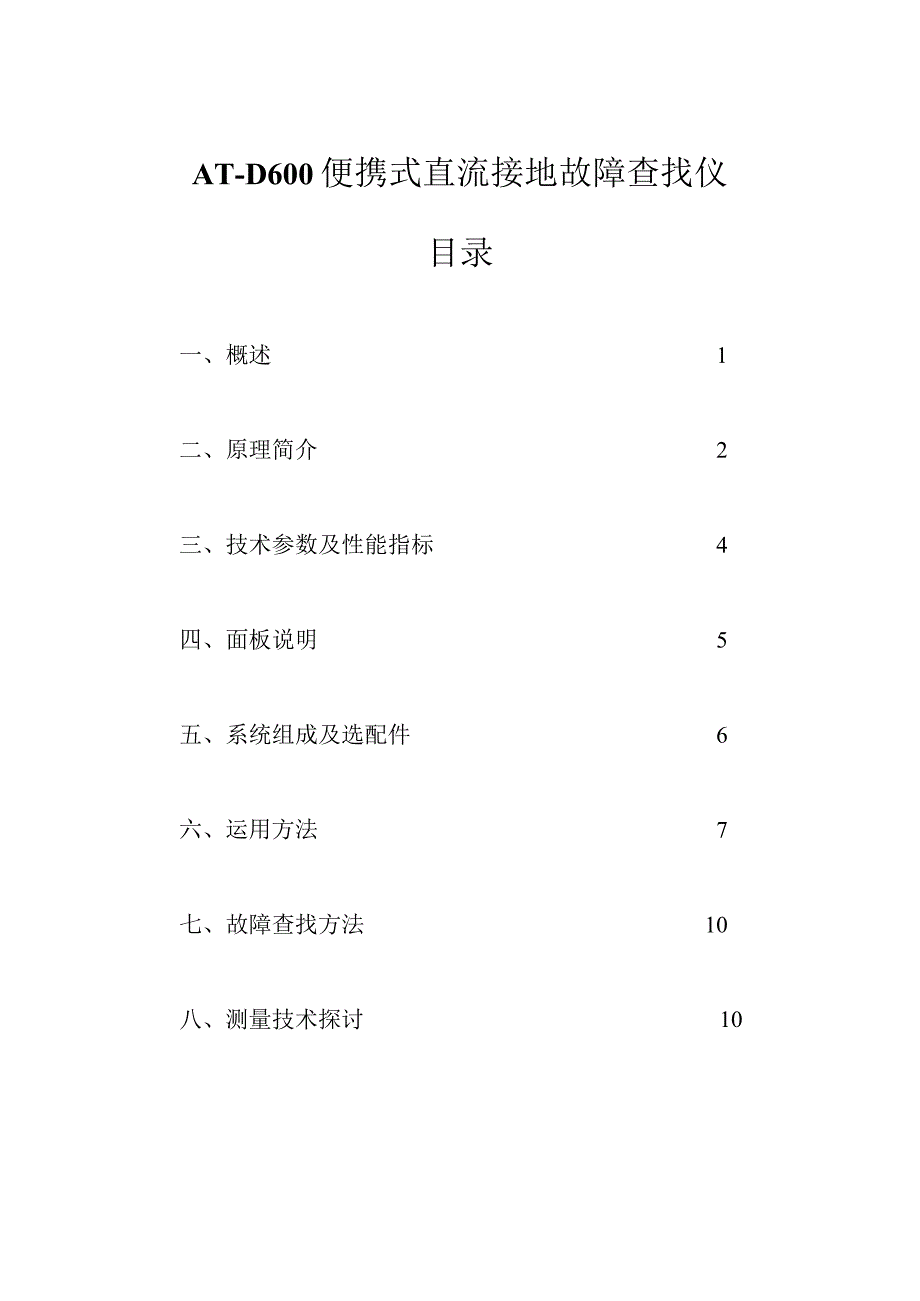

1、AT-D600便携式直流接地故障查找仪目录一、概述1二、原理简介2三、技术参数及性能指标4四、面板说明5五、系统组成及选配件6六、运用方法7七、故障查找方法1010八、测量技术探讨概述全部的查找直流接地故障原理就是通过接地电阻形成电流通路。直流接地查找仪器分为固定式和便携式两种。固定式工作原理有二大类：当接地发生时，信号发生器产生沟通检测信号（频率几赫兹至几十赫兹）利用CT小电流互感器采样检测，接地支路有对应频率沟通信号输出，接地电阻越小相应输出幅度越大。接受直流互感器，利用测直流漏电。可解决分布电容影响方法。原理是负载设备流入和流出电流正负相互抵消，当有接地时，产生漏电，电流不平衡，直流互感
2、器输出。无法克服缺陷，一旦电源出现环路，平衡被破坏就无法测试。另一缺点是只能测支路，不能测分支和定位。接受平衡方式，当有接地时，产生微弱漏电来检测，这种仅适用固定在线方式，对便携式没有好用意义。缘由是：1、必需正负两根线同时钳或套互感器。当查找支路时整扎线时，想辨别具体哪根线，必需找出正负同一负载，一对一对去钳，特别烦琐。2、有时正负从不同保险引出，距离较开，而钳表口径有限，现实中也不行能同时一起钳，没有好用价值。3、出现环路接地时不能查找。4、电源出现环网，平衡破坏时也不能查找。5、不能钳单根，无法定点到具体位置接受信号发生器注入信号方式，利用信号检测器来检测接地信号。目前全部好用性的便携式

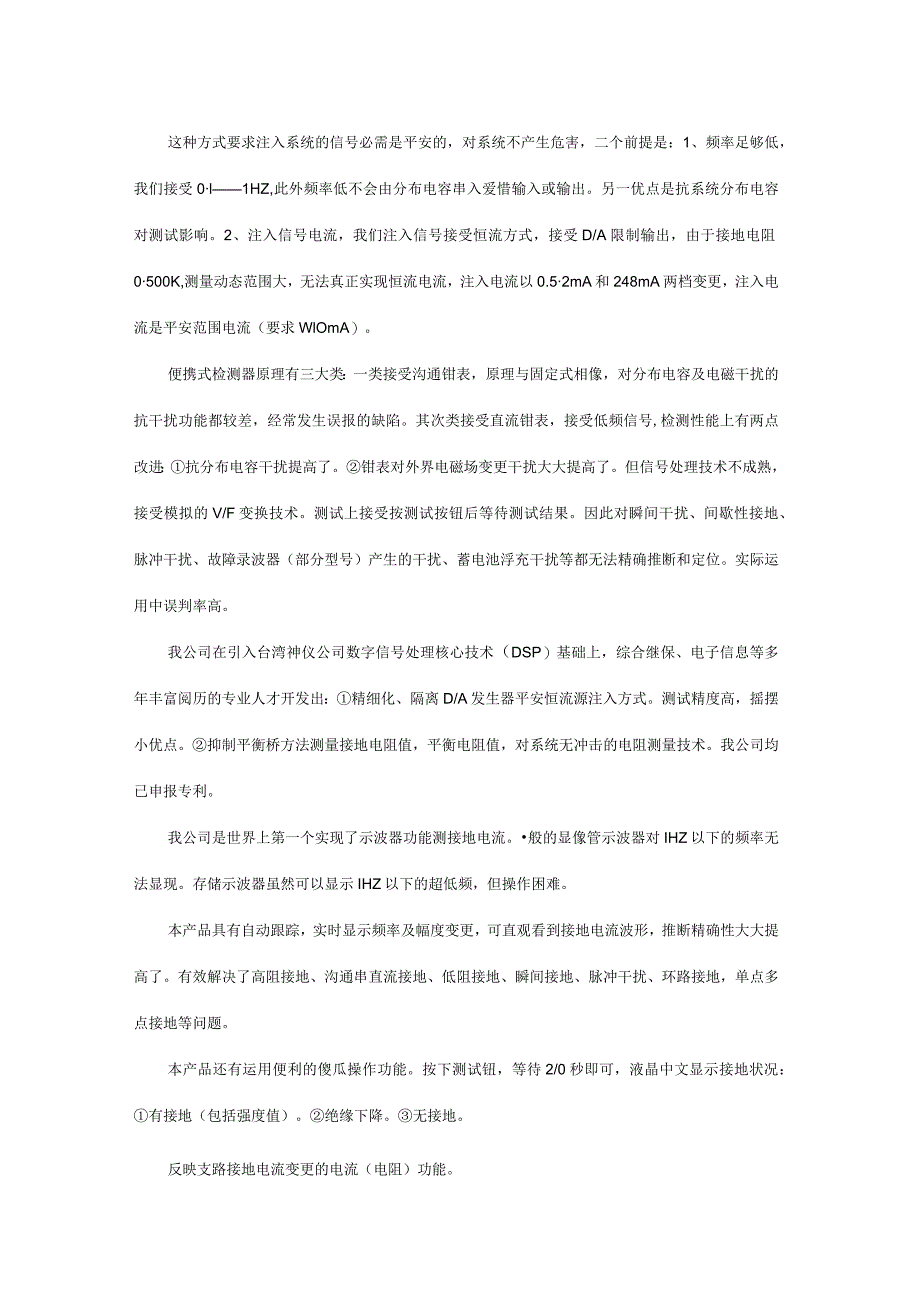

3、产品均接受这种方式。这种方式要求注入系统的信号必需是平安的，对系统不产生危害，二个前提是：1、频率足够低，我们接受0l1HZ,此外频率低不会由分布电容串入爱惜输入或输出。另一优点是抗系统分布电容对测试影响。2、注入信号电流，我们注入信号接受恒流方式，接受D/A限制输出，由于接地电阻0500K,测量动态范围大，无法真正实现恒流电流，注入电流以0.52mA和248mA两档变更，注入电流是平安范围电流（要求WlOmA）。便携式检测器原理有三大类：一类接受沟通钳表，原理与固定式相像，对分布电容及电磁干扰的抗干扰功能都较差，经常发生误报的缺陷。其次类接受直流钳表，接受低频信号,检测性能上有两点改进：抗分
4、布电容干扰提高了。钳表对外界电磁场变更干扰大大提高了。但信号处理技术不成熟，接受模拟的V/F变换技术。测试上接受按测试按钮后等待测试结果。因此对瞬间干扰、间歇性接地、脉冲干扰、故障录波器（部分型号）产生的干扰、蓄电池浮充干扰等都无法精确推断和定位。实际运用中误判率高。我公司在引入台湾神仪公司数字信号处理核心技术（DSP）基础上，综合继保、电子信息等多年丰富阅历的专业人才开发出：精细化、隔离D/A发生器平安恒流源注入方式。测试精度高，摇摆小优点。抑制平衡桥方法测量接地电阻值，平衡电阻值，对系统无冲击的电阻测量技术。我公司均已申报专利。我公司是世界上第一个实现了示波器功能测接地电流。般的显像管示波
5、器对IHZ以下的频率无法显现。存储示波器虽然可以显示IHZ以下的超低频，但操作困难。本产品具有自动跟踪，实时显示频率及幅度变更，可直观看到接地电流波形，推断精确性大大提高了。有效解决了高阻接地、沟通串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地，单点多点接地等问题。本产品还有运用便利的傻瓜操作功能。按下测试钮，等待2/0秒即可，液晶中文显示接地状况：有接地（包括强度值）。绝缘下降。无接地。反映支路接地电流变更的电流（电阻）功能。我公司2023年六月世界上第个实现了示波器功能，市场上已出现仿冒，假冒波形功能。仿冒波形产品：钳单根时自动跟踪动态范围窄。假冒波形产品：波形是人为画的，不能实时显示
6、幅度、频率变更，识别伪波形可以三方面推断：真实波形由于钳表漂移，是有锯齿变更的，伪造的变更少，反而给人特别直观假象。只要张开合上钳表几次，看波形变更，真的实时同步变更。假的不能。任何接地波形都样。假的要按测试键，其实就是等待推断结果后，人为画有、无或高阻波形。二、原理简介：信号发生器从系统采样正、负、地电压，电阻信号，CPU推断是否正常。若正常则显示正常，不对系统注入任何信号。若不正常，推断是正接地或负接地，假如是正接地就在正与地之间加入一个微弱电流信号，假如是负接地，就在负与地之间加入一个微弱电流信号。抑制平衡电桥接地阻抗，平衡电桥测量方法v+图中RL为平衡电阻，RX为接地电阻接受恒压源，一
7、端12V+,另一端高阻抗接地系统。虽然每个电网平衡电阻都不样，从5K-600K都有，但是不同平衡电阻值在VB产生的电压均为12V+,与平衡电阻值无关。传统测量方法是在平衡桥端并联电阻，测电压变更值，然后解二元一次方程计算平衡电桥和接地电阻值。缺点是：对系统冲击大，测量瞬间会产生干扰。这种方法对核电站核爱惜等要求极为严格的场合会带来巨大风险。我们接受抑制平衡电桥方法注入信号可限制在0.2mA以下，精度大大提高，己在核反应堆带电运行下实际运用中得到考验。以上信号源注入方式和抑制平衡桥测量法均已申报专利。检测器接受DSP技术，首先将钳表的模拟信号进行A/D变换，由于是直流钳表，各种噪声，电源负载抖动
8、，纹波干扰都被采样进来，假如接受模拟方法提取，测试精度就不高，我们接受台湾神仪实业股份公司的数字处理技术，将信号进行快速傅里叶变换，将高次谐波及无用信号的频谱滤除，取出有用信号弹频谱，进行反傅里叶变换，实时显示，自动捕获、跟踪变更，将波形显示在液晶屏上。也可用模糊智能识别技术，用中文显示接地状况。信号采样信号放大DSP C* I液晶显小I“I声音提示检测器原理示意图三、技术参数及性能指标：1、信号发生器可运用直流屏供电自动适应48V、IIOV、220V直流屏电源2、信号检测器内置可充电电池，电池正常可持续工作10-20小时，电池充电时间2-5小时即可充溢。3、钳表工作时间1020小时（因电池质
9、量不同而不同），钳表接受一般2节5号电池。4、抗对地分布电容值：对地单回路W22uF、系统对地总电容W150uF.5、测试精度:依据DL/724-2000国家标准（22OV系统25KUoV系统7K48V系统1.7K）在平衡电阻为120KQ,A、接受SC-120K钳表可测：系统电压+220V时，可测接地阻抗0-120KQ。系统电压+11OV时，可测接地阻抗0-50KQ。系统电压+48V时，可测接地阻抗0-30KQoB、接受SC-600K钳表可测:系统电压+22OV时，可测接地阻抗0-60（）KQ。系统电压+11OV时，可测接地阻抗0-300KQ。系统电压+48V时，可测接地阻抗O-100K。两种
10、钳表任由客由选配一种。6、测试频率：0.1HZ,0.2HZ,0.5HZ,LOHz四档设定。7、注入系统信号电流标准值0.2-lmA,2-4.8mA两档8、功耗：发生器5W检测器48mA5V9、钳双根（正负负载一起钳）范围：0-100A（负载）钳单根范围一5A至+5A（采样率0.1mA,电源抖动，钳表测试线干扰引起的误差为0.2-0.3mA,检测器动态范围为10万分之一接受分辩率,若接受5万分之一采样分辩率动态范围为一IOA至10A）o10、工作环境：湿度W95%,温度-20+50。11、信号发生器约390g,故障检测器约450g,钳表约200g,充电器约400g12、仪器包装外形尺寸：300X
11、280XllOmm四、面板说明:AT-D600便携式直流接地故障查找仪五、系统标准配置及选配件标准配置组成：1、信号发生器SC-2OOOB壹台2、信号检测器SC-2000B登台3、进口钳表SC-120K登只4、220V沟通充电器壹个5、3芯测试线壹条6、说明书、保修卡7、铝合金外包装箱壹个可依据用户需求选配SC-600K钳表，用于查找略微绝缘下降的直流系统。六、运用方法：一、信号发生器红色接正电源，黑色接负电源，兰色接地网线。打开电源开关显示“上海鹭江电子SC-2000B”之后自动测试电压、电阻值，显示“电源电压正对地电压负对地电压接地状况”之后推断是否有接地，若电压偏差10%之内“正常”，若
12、电压偏差20%之内则显示“正绝缘下降”或“负绝缘下降电压偏差220%则显示“正接地”或“负接地”，显示等待几秒后进行翻页显示下一页内容：“正对地电阻值负对地电阻接地电阻值“此时若a、按下“快/慢切换”（即I键）则显示：“当前测试频率HZ,不按则自动退出按1频率变为HZ”频率依次从0.1HZ、0.2HZ、0.5HZ、1HZ,四档循环切换。b、假如按“强制发信”（即2键），信号发生器不在接地状态或绝缘下降状态都发信；“绝缘下降”状态平常是不发信的，只有按“强制发信”才会发信；C假如按下“通讯”（即3键），进行发生器与检测器通讯传送接地电压、电阻信息，仅供检测器显示电阻用（预留）。几秒后自动进入发信
13、或电压、电阻测试状态也可什么键都不按，接受傻瓜方式：当有接地情发生时，发生器会依据状况自动设定测试速度（频率）正或负接地产生相应信号，强度依据接地程度自动调整，自动运行。二、信号检测器：红色插孔接钳表正极（红色）黑色插孔接钳表负极（黑色）打开信号检测器开关，可选择三种测试方式：波形方式（按键1）傻瓜方式（按键2）电流方式（按键3）不按自动处于波形方式。按2傻瓜方式，2-5秒后语音告警有无接地，接地强度值O-IO0,强度越大，表示接地越严峻（即接地电阻越小）按3键，不停地显示接地电流。将钳表钳好要测电缆，勿晃动，起先测试。若波形不扫描，表示钳表超范围，表示钳表超测试范围，正负负载一起钳，请按一下
14、钳表调零按钮。按1：波形功能：不要按测试按钮用眼睛看，快且直观，更精确。波形识别如下:周期性，表示有接地，接地电阻小，幅度越大。出现周期性矩形波（纵座标下移波形），表示有接地。没有接地0按2傻瓜功能：按测试键2按钮等2-10秒，中文显示接地状态。A、有接地强度为（MO0,接地强度值数值越大，表示越严峻。B、绝缘下降（表示略微高阻接地）C、无接地按3电流功能：不停地显示接地电流变更值和方向（+或-）。留意：1、钳表平常应置在60K精度，检测器上电后自动处于60K精度。2、若要测绝缘下降点，即略微的高阻接地故障，可将钳表置于120K档，此时确定要将检测器置于120K档，即按120K（5键）键，否则
15、不匹配会测试报接地。3、钳表张开或闭合瞬间波形起伏大，应闭合后0。2秒起先测试，否则数剧不精确。4、钳表电源灯亮表示电池可用，电源不足灯亮，请换2节一般5号电池（2lo5伏）即可，否则测不准。5、电池接受充电电池，将充电器插入220V沟通电源，充一次电可运用10-20小时充电时间2-4小时即可。若无电临时充5-10分钟可连续运用30分钟至1小时，满足查一次故障运用。6、若不用充电电池，可打开后盖电池板，换上一般5号干电池即可。运用干电池请勿运用充电器充电。七、故障查找方法推断原理很简洁：查找接地就是用钳表钳经过接地点形成的回路电流，有接地点就形成回路。没有接地点的支路就没有回路，对地悬空也就没有电流。首先将发生器夹在母排上或故障支路上。故障定位（接受树状方法）A、首先推断支路可钳整扎、双根、单根，若出现接地波形或按测试键推断有接地的支路。B、沿该支路树状
