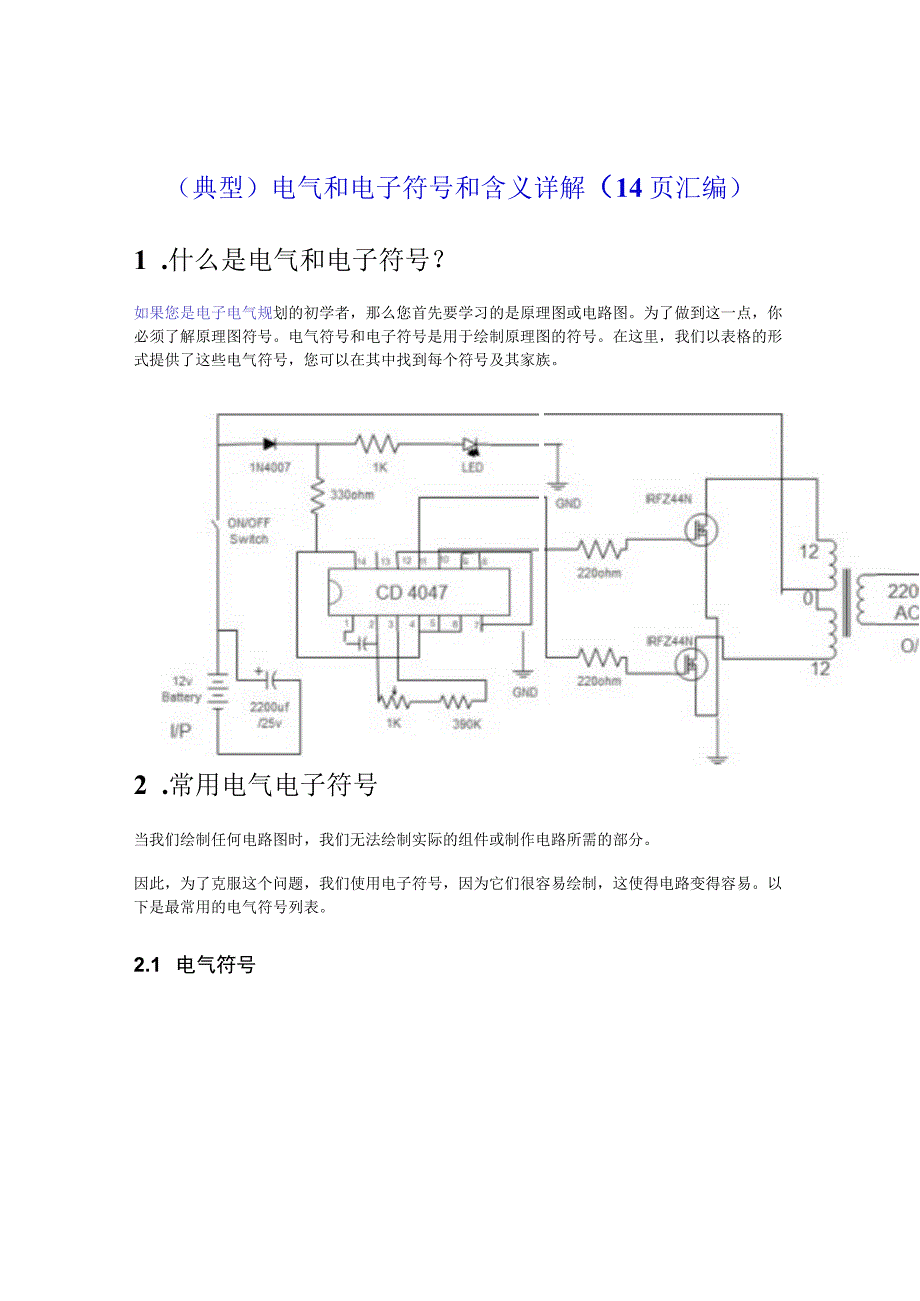

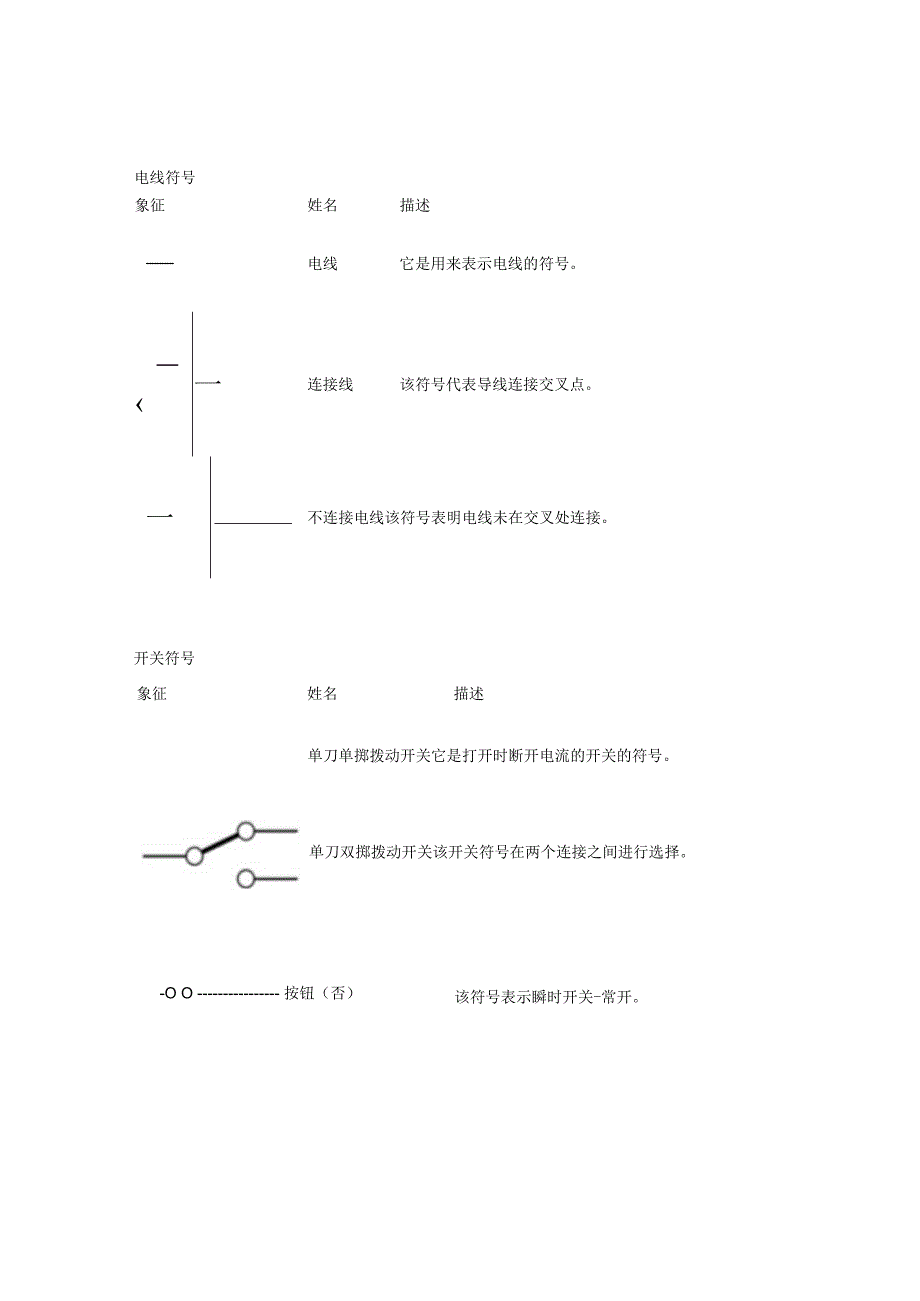

1、（典型）电气和电子符号和含义详解（14页汇编）1 .什么是电气和电子符号？如果您是电子电气规划的初学者，那么您首先要学习的是原理图或电路图。为了做到这一点，你必须了解原理图符号。电气符号和电子符号是用于绘制原理图的符号。在这里，我们以表格的形式提供了这些电气符号，您可以在其中找到每个符号及其家族。2 .常用电气电子符号当我们绘制任何电路图时，我们无法绘制实际的组件或制作电路所需的部分。因此，为了克服这个问题，我们使用电子符号，因为它们很容易绘制，这使得电路变得容易。以下是最常用的电气符号列表。2.1 电气符号电线符号象征姓名描述电线它是用来表示电线的符号。一连接线该符号代表导线连接交叉点。一不
2、连接电线该符号表明电线未在交叉处连接。开关符号象征姓名描述单刀单掷拨动开关它是打开时断开电流的开关的符号。单刀双掷拨动开关该开关符号在两个连接之间进行选择。-O O 按钮（否）该符号表示瞬时开关-常开。IyTSDDDPSDDDP-1O-按钮开关（常闭）这表示瞬时开关的符号-常闭。壬二拨码开关它是用于板载配置的拨码开关的符号。nr继电器姓名描述单刀单掷继电这显示了通过电磁铁闭合连接的继电器的符器号。单刀双掷继电这显示了通过电磁铁打开连接的继电器的符器号。接地象征姓名描述接地该符号用于零电位参考和电击保护。底盘接地该符号显示连接到电路底盘的电线。数字地面指数模中频的参考电压。电感器姓名描述指标产生
3、磁场的线圈/螺线管的符号。铁芯电感 它是包含铁的铁芯电感器的符号。可变电感器它是具有可变磁场的线圈或螺线管。电机及变压器姓名描述发动机电机的符号，将电能转变为动能。交流变压器变压器将交流电压从高变低或从低变高。2.2电子符号电子符号是在电气或电子电路原理图中用于表示各种电气和电子设备或功能的象形图，例如电线、电池、电阻器和晶体管。电子符号也称为符号原理图，因为它们用于电子电路原理图。反抗姓名描述可变电阻它是有两个端子的可调电阻的符号。电位器它是具有3个端子的可调电阻的符号。微调电阻它是微调器的符号，也称为预置电阻。它是热敏电阻的符号，当温度变化时电阻值也会变化。它是光敏电阻的符号一阻值随光强的
4、变化而变化。二极管象征二极管二极管只允许电流沿一个方向流动一从左（阳极）到右（阴极）。姓名描述齐纳二极它允许电流沿一个方向流动，但当高于击穿电压时管也可以沿相反方向流动。肖特基二极管肖特基二极管是一种低压降二极管。变容二极管这代表变容二极管。变容二极管。发光二极管当电流流过时，LED就会发光。光电二极管这是光电二极管的符号，在光照下允许电流流动。电容器象征姓名描述电容器电容器用于存储电荷。它对于交流起到短路作用,对于直流起到开路作用。可变电容器符号代表可调电容。来源象征姓名描述电压源它是产生恒定电压的电压源的符号。电流源它是产生恒定电流的电流源的符号。交流电压源该符号显示交流电压源。电池芯它是
5、单电池产生恒定电压的标志。电池它是电池的符号，是两个或多个电池的组合。电压表它是显示用于测量电压的电压表的符号。电表它代表电流表，其工作是测量电路中的电流。受控电压源它是恒压源的符号，在输出端提供可控电压。受控电流源它代表在输出端提供可控电流的受控电流源。仪表符号象征姓名描述欧姆表它是测量电阻值所需的欧姆表的符号。W瓦特计这代表显示功耗的功率计。转换器和放大器符号象征姓名描述运算放大器该操作给出放大输入信号。AvrL模数转换器这是ATD将模拟信号转换为数字信号的符号。LLr rW数模转换器这是DTA将数字转换为模拟信号的标志。晶体管符号象征姓名描述NPN双极晶体管当高电位位于底部（中间）时，它
6、允许电流流动。PNP双极晶体管当低电势位于符号底部（中间）时，它允许电流流动。达林顿晶体管它由2个双极晶体管制成。具有每个增益的乘积的总增益。JFET-N晶体JFETN沟道场效应晶体管的符号。JFET-P晶体管这是JFETP的符号，它是P沟道效应晶体NMOS晶体管实用符号象征W姓名描述蜂鸣器当电流流过时会发出嗡嗡声。电铃这是响铃的符号，激活时会响铃。-CX- 保险丝当电流高于阈值时，保险丝会断开一用于保护电路 免受r电流的影响。 六C总线符号包含多条电线。通常用于数据/地址。这是MosfetN沟道MOSFET晶体管的符号。PMOS晶体管这是MosfetP沟道MOSFET晶体管的符号。喇叭将电信号转换为声波。麦克风麦克风将声波转换为电信号。灯/好这是电流流过时发光的灯的符号。泡逻辑门和多路复用器符号描述这是非门的符号。输入为O时输出Io这是与门的符号。当两个输入均为1时输出Io这显示了NAND门，当两个输入均为1时输出Oo(NOT+AND)o该符号表示或门，当任何输入为1时，输出IoBZut异或门异或门的符号，当输入不同时输出1。(异或)。复用器多路复用器的符号。将输出连接到选定的输入 线。DE多路复这显示了DE多路复用器。将选定的输出连接到用器输入线。光耦这显示了光耦合器。光耦合器隔离与其他板的连接。
