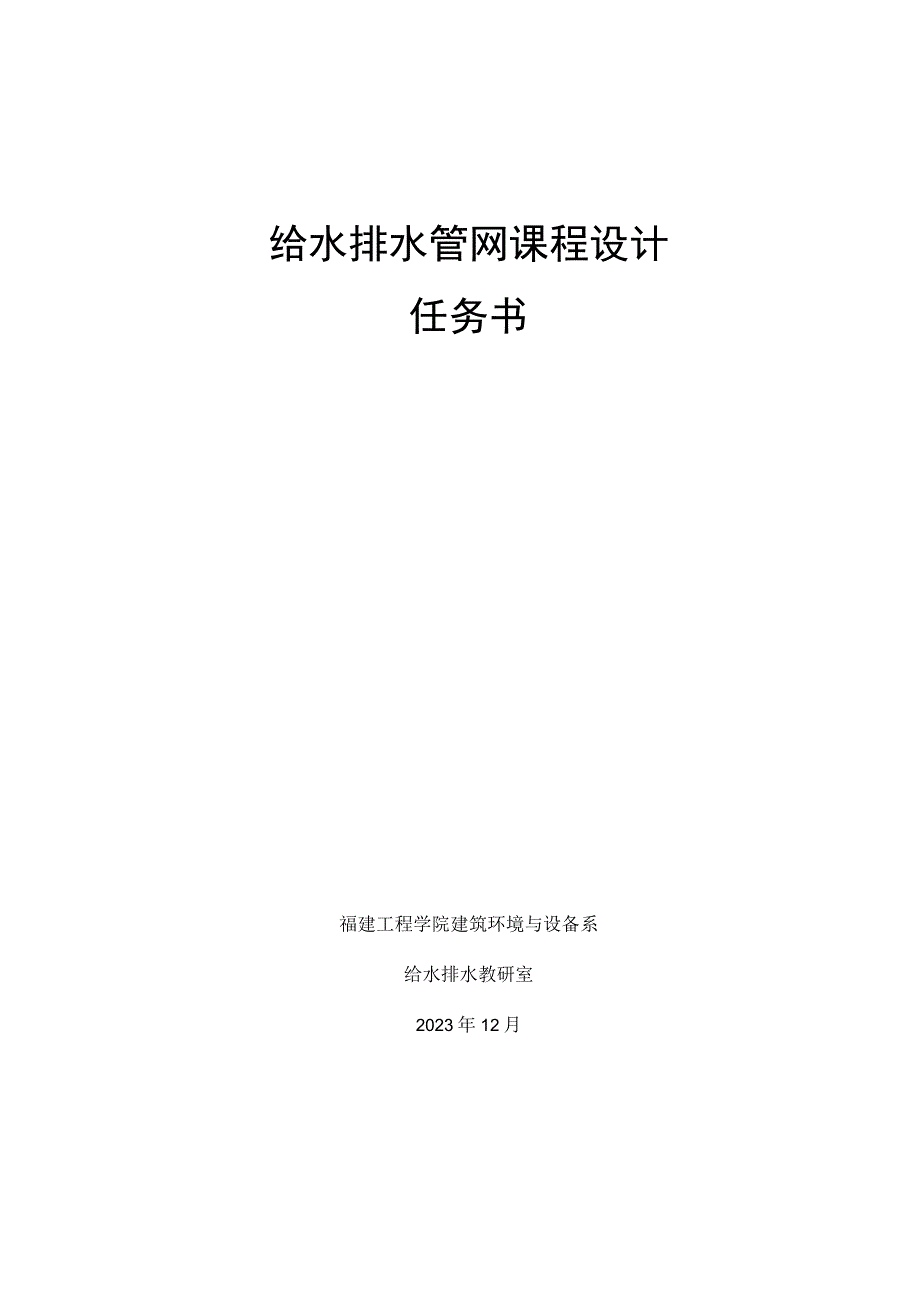

《给排水管道工程》设计任务书.docx_第1页
第1页 / 共6页

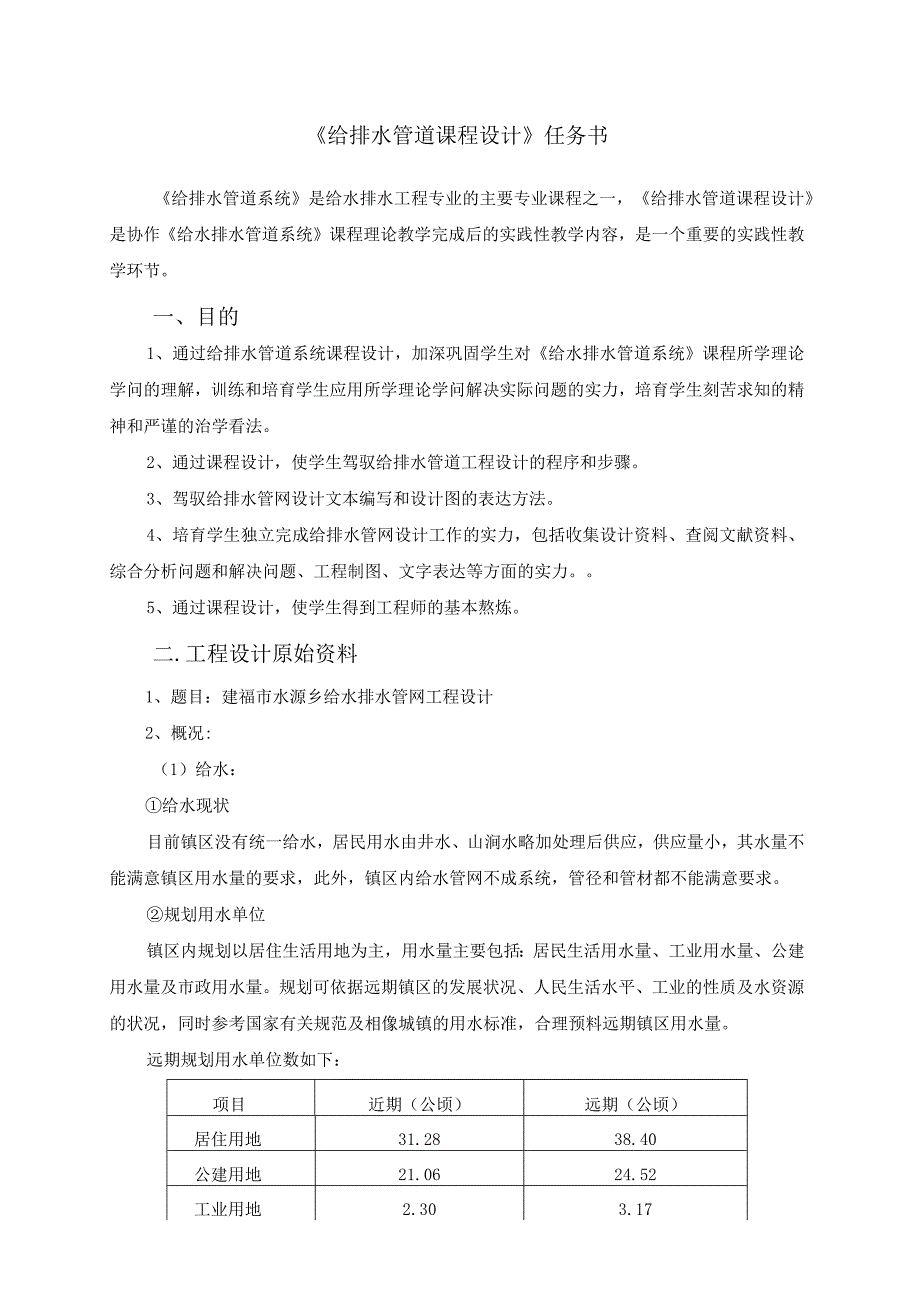

《给排水管道工程》设计任务书.docx_第2页
第2页 / 共6页

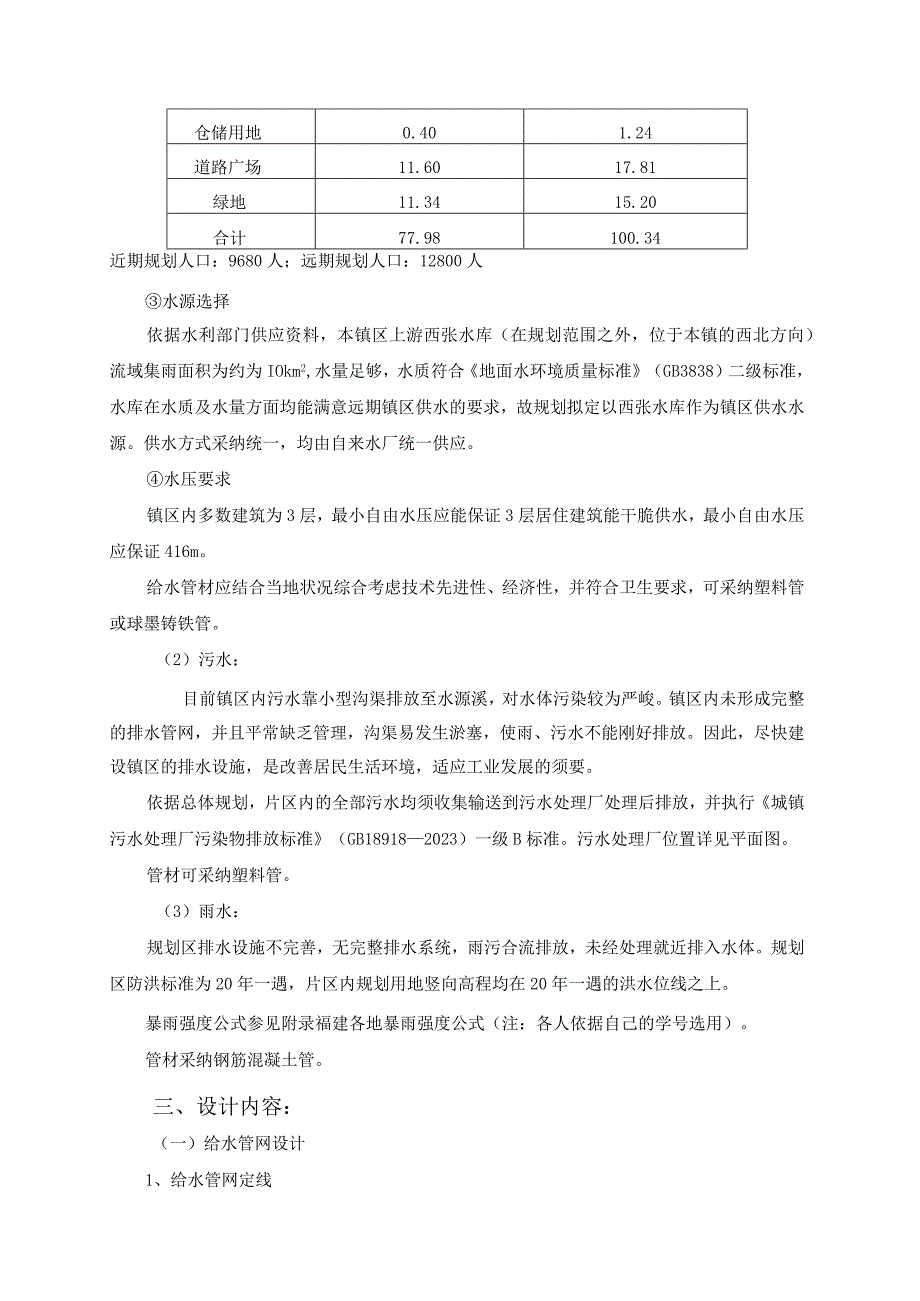

《给排水管道工程》设计任务书.docx_第3页
第3页 / 共6页
《给排水管道工程》设计任务书.docx_第4页
第4页 / 共6页
《给排水管道工程》设计任务书.docx_第5页
第5页 / 共6页
《给排水管道工程》设计任务书.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《《给排水管道工程》设计任务书.docx》由会员分享,可在线阅读,更多相关《《给排水管道工程》设计任务书.docx(6页珍藏版)》请在第壹文秘上搜索。

1、给水排水管网课程设计任务书福建工程学院建筑环境与设备系给水排水教研室2023年12月给排水管道课程设计任务书给排水管道系统是给水排水工程专业的主要专业课程之一,给排水管道课程设计是协作给水排水管道系统课程理论教学完成后的实践性教学内容,是一个重要的实践性教学环节。一、目的1、通过给排水管道系统课程设计,加深巩固学生对给水排水管道系统课程所学理论学问的理解,训练和培育学生应用所学理论学问解决实际问题的实力,培育学生刻苦求知的精神和严谨的治学看法。2、通过课程设计,使学生驾驭给排水管道工程设计的程序和步骤。3、驾驭给排水管网设计文本编写和设计图的表达方法。4、培育学生独立完成给排水管网设计工作的实

2、力,包括收集设计资料、查阅文献资料、综合分析问题和解决问题、工程制图、文字表达等方面的实力。5、通过课程设计,使学生得到工程师的基本熬炼。二.工程设计原始资料1、题目:建福市水源乡给水排水管网工程设计2、概况:(1)给水:给水现状目前镇区没有统一给水,居民用水由井水、山涧水略加处理后供应,供应量小,其水量不能满意镇区用水量的要求,此外,镇区内给水管网不成系统,管径和管材都不能满意要求。规划用水单位镇区内规划以居住生活用地为主,用水量主要包括:居民生活用水量、工业用水量、公建用水量及市政用水量。规划可依据远期镇区的发展状况、人民生活水平、工业的性质及水资源的状况,同时参考国家有关规范及相像城镇的

3、用水标准,合理预料远期镇区用水量。远期规划用水单位数如下:项目近期(公顷)远期(公顷)居住用地31.2838.40公建用地21.0624.52工业用地2.303.17仓储用地0.401.24道路广场11.6017.81绿地11.3415.20合计77.98100.34近期规划人口:9680人;远期规划人口:12800人水源选择依据水利部门供应资料,本镇区上游西张水库(在规划范围之外,位于本镇的西北方向)流域集雨面积为约为IOkm2,水量足够,水质符合地面水环境质量标准(GB3838)二级标准,水库在水质及水量方面均能满意远期镇区供水的要求,故规划拟定以西张水库作为镇区供水水源。供水方式采纳统一

4、,均由自来水厂统一供应。水压要求镇区内多数建筑为3层,最小自由水压应能保证3层居住建筑能干脆供水,最小自由水压应保证416m。给水管材应结合当地状况综合考虑技术先进性、经济性,并符合卫生要求,可采纳塑料管或球墨铸铁管。(2)污水:目前镇区内污水靠小型沟渠排放至水源溪,对水体污染较为严峻。镇区内未形成完整的排水管网,并且平常缺乏管理,沟渠易发生淤塞,使雨、污水不能刚好排放。因此,尽快建设镇区的排水设施,是改善居民生活环境,适应工业发展的须要。依据总体规划,片区内的全部污水均须收集输送到污水处理厂处理后排放,并执行城镇污水处理厂污染物排放标准(GB189182023)一级B标准。污水处理厂位置详见

5、平面图。管材可采纳塑料管。(3)雨水:规划区排水设施不完善,无完整排水系统,雨污合流排放,未经处理就近排入水体。规划区防洪标准为20年一遇,片区内规划用地竖向高程均在20年一遇的洪水位线之上。暴雨强度公式参见附录福建各地暴雨强度公式(注:各人依据自己的学号选用)。管材采纳钢筋混凝土管。三、设计内容:(一)给水管网设计1、给水管网定线2、设计用水量计算(用水量定额确定,最高日用水量计算,最高时用水量计算);3、管段设计流量和管网平差4、给水管网的水力计算,计算出泵站扬程和清水池容积,若设水塔,确定水塔的容积和水塔高度;5、绘制给水管管网总平面设计图;(一)污水管网设计1、排水体制的选择;2、排水

6、区界划分和污水管道的布置;3、污水管道设计流量的计算;4、污水管道的水力计算(管段长度、设计流量、管径、设计坡度、设计充溢度、流速、埋深);5、绘制排水管道系统总平面设计图;(三)雨水管网设计1、排水体制的选择;2、排水流域划分和雨水管渠的布置;3、雨水管渠设计流量的计算;4、雨水管渠集的水力计算(管段长度、设计流量、管径、设计坡度、流速、埋深);5、绘制雨水管渠系统总平面设计图;四、时间支配:(一)给水管网设计(7天)1、布置设计任务熟识资料0.5天2、管网定线及设计用水量计算1.5天3、管网平差(手算及计算机)3天4、编制说明书、计算书和绘图2天(二)污水管网设计(7天)1、布置设计任务熟

7、识资料0.5天2、污水管道定线及污水量计算1.5天3、污水管道的设计与计算3天4、编制说明书、计算书和绘图(三)雨水管网设计(7天)2天1、布置设计任务熟识资料0.5天2、雨水管道定线1.5天3、雨水管道的设计与计算3天4、编制说明书、计算书和绘图五、设计成果要求:本设计应提交如下成果:2天(1)设计项目的设计报告书一份(包括:设计说明书和设计计算书)要求:文字通顺,叙述要简明扼要。计算书采纳A4大小,电脑打印或手工书写,手工书写要求文字用黑钢笔书写,表格、插图宜用铅笔书写,字迹应清晰工整。计算书应有统一的打印封面。(2)管网系统布置图三张(给水、污水、雨水)制图方式可采纳AiltoCAD制图

8、或手工绘制,均应严格按比例出图,图号A2,图面应清晰美观,标注字体大小合理。六、设计依据及参考资料:1 .严煦世,刘遂庆主编.给水排水管网系统(其次版).北京:中国建筑工业出版社,20232 .严煦世主编.给水排水工程快速设计手册(第1册给水工程),北京:中国建筑工业出版社,19983 .严煦世主编.给水排水工程快速设计手册(第2册排水工程),北京:中国建筑工业出版社,19984 .严煦世主编.给水排水工程快速设计手册(第5册水力计算表),北京:中国建筑工业出版社,19985 .给水排水设计手册,第4册(城镇给水).北京:中国建筑工业出版社,20236 .给水排水设计手册,第5册(城镇排水).

9、北京:中国建筑工业出版社,20237 .室外给水设计规范(GB500132023)8 .室外排水设计规范(GB50014-2023)附录:福建各地暴雨强度公式(依据学号采纳)城市及部分县城暴雨强度公式(DBJI3-52-2024)县市ACbn1福州2136.3120.77.5760.7112福清1220.7050.5054.0830.5933长乐1310.1440.6633.9290.6244连江2145.1180.6355.8030.7235闽侯4118.8630.54313.6510.8556罗源2765.2890.50610.7130.7677厦门1432.3480.5824.560.6

10、338漳州2618.1510.5717.7320.7289龙海1273.3180.6243.2080.56910漳浦2253.4480.56312.1140.70311云霄1184.2180.4464.660.5412诏安1219.1480.4954.5270.55813东山1210.6830.7213.3820.53814泉州1639.4610.5917.6950.65815晋江1742.8150.5856.0650.66816南安1663.3670.5466.7240.63717惠安892.0310.6882.0550.53418德化2328.8590.4317.7470.73119永春1

11、974.4540.5415.990.63620莆田1950.220.6296.7560.69721仙游3604.0850.48612.490.79822三明3973.3980.49412.170.84823永安2635.1880.5368.5080.78924沙县3560.9560.4819.9750.84425南平2109.8690.5136.5970.7226邵武2555.940.5476.530.76927建瓯2787.6090.5288.6140.78728建阳3134.2420.5247.9960.80729武夷山2247.5630.4958.6380.70430浦城2563.6620.5127.4030.77131龙岩2399.1360.4718.1620.75632漳平2234.7040.595.2380.76333连城3054.7980.50810.6750.78734长汀2690.1590.4758.9110.75835宁德1750.1210.5416.7990.63336福安2488.4270.5328.710.74537福鼎2995.2820.6349.5870.77638霞浦2180.6160.6698.240.723
