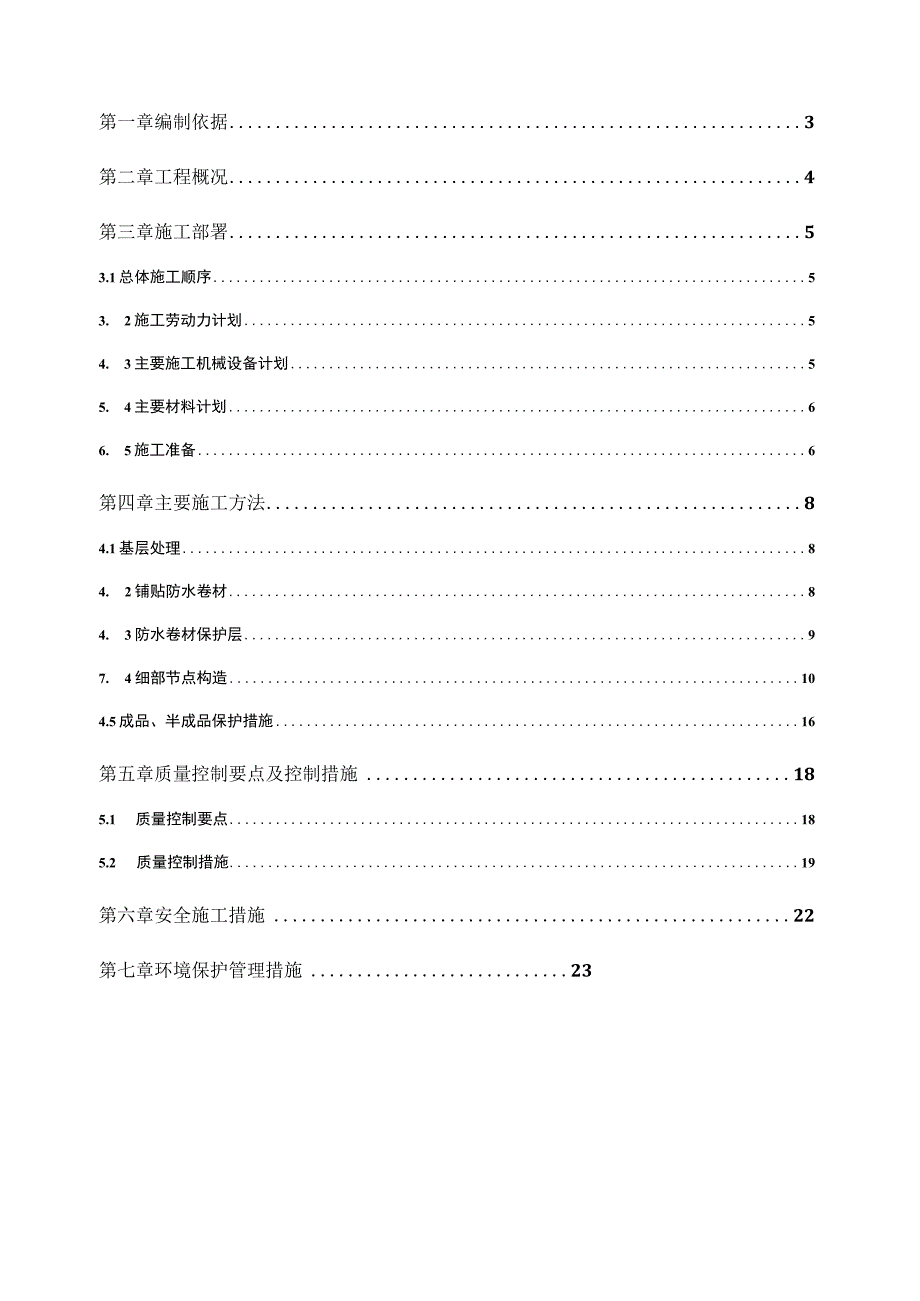

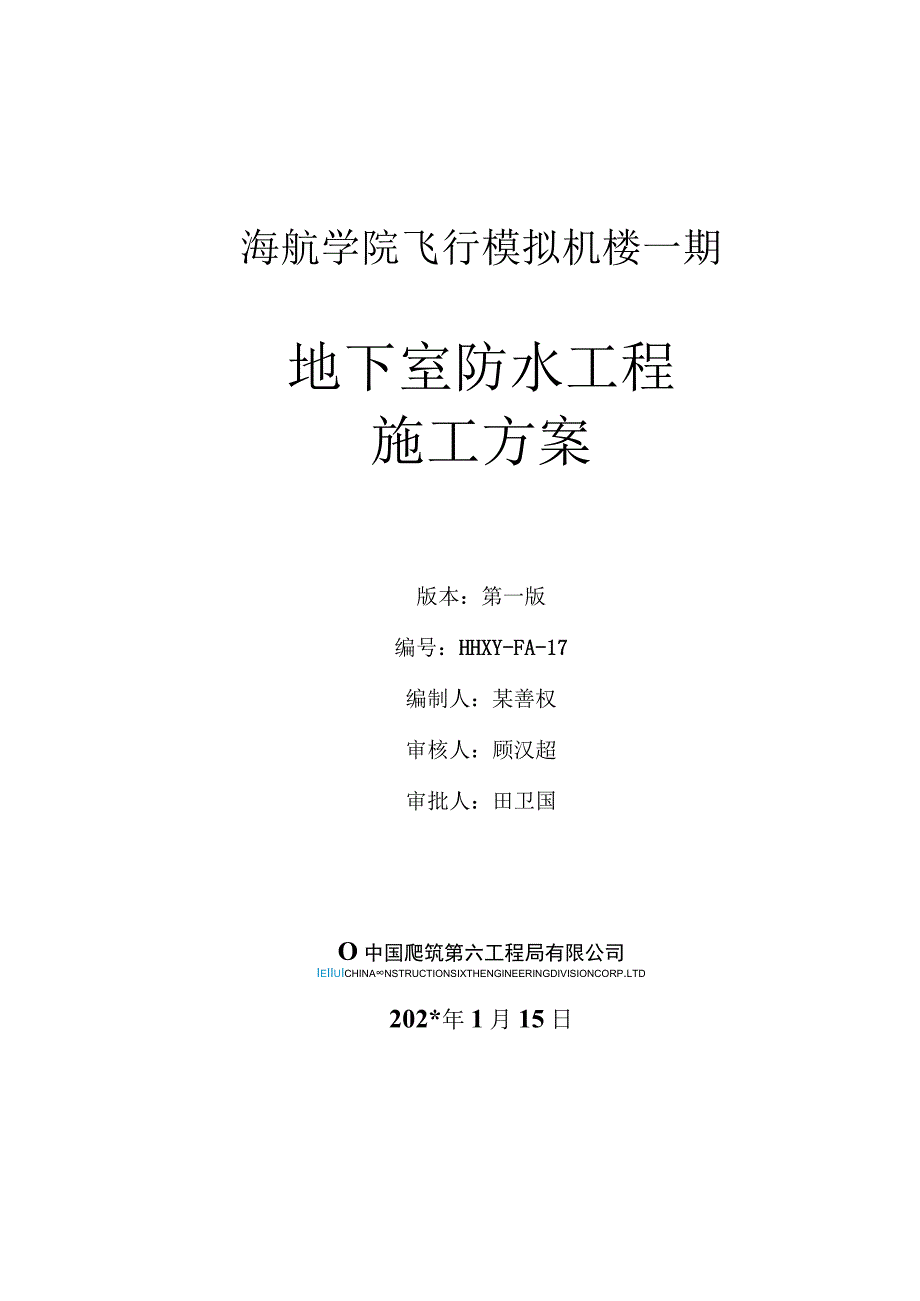

1、海航学院飞行模拟机楼一期地下室防水工程施工方案版本:第一版编号:HHXY-FA-17编制人:某善权审核人:顾汉超审批人:田卫国O中国爬筑第六工程局有限公司IeIIuIchinanstructionsixthengineeringdivisioncorp.ltd202*年1月15日第一章编制依据3第二章工程概况4第三章施工部署53.1总体施工顺序53. 2施工劳动力计划54. 3主要施工机械设备计划55. 4主要材料计划66. 5施工准备6第四章主要施工方法84.1基层处理84. 2铺贴防水卷材84. 3防水卷材保护层97. 4细部节点构造104.5成品、半成品保护措施16第五章质量控制要点及控

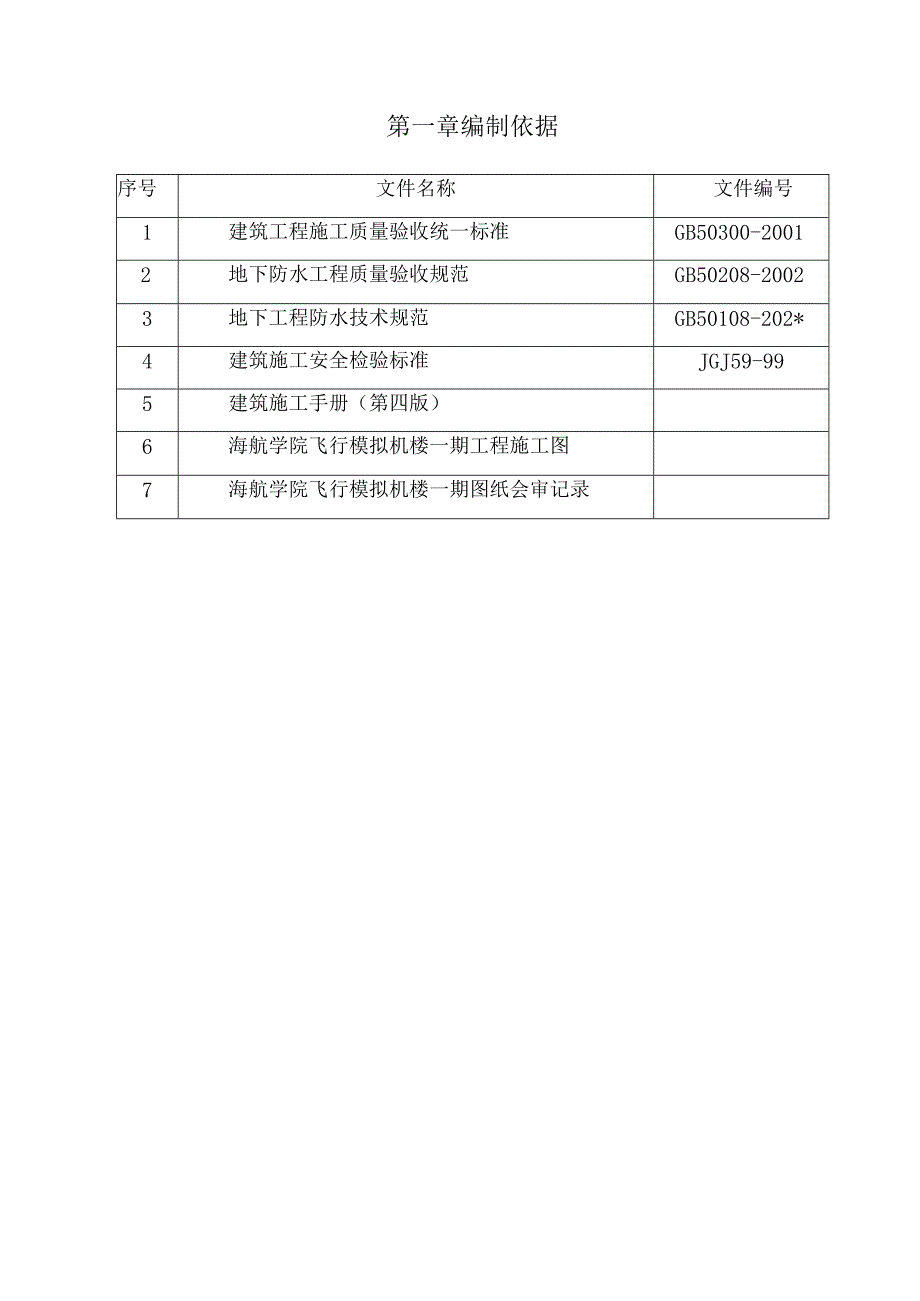

2、制措施185.1 质量控制要点185.2 质量控制措施19第六章安全施工措施22第七章环境保护管理措施23第一章编制依据序号文件名称文件编号1建筑工程施工质量验收统一标准GB50300-20012地下防水工程质量验收规范GB50208-20023地下工程防水技术规范GB50108-202*4建筑施工安全检验标准JGJ59-995建筑施工手册(第四版)6海航学院飞行模拟机楼一期工程施工图7海航学院飞行模拟机楼一期图纸会审记录第二章工程概况海航学院飞行模拟机楼一期工程,总建筑面积34355m2,地上建筑面积30860m2,地下室占地面积3495m2,由6#主楼地下室和1#、2#综合管沟组成,外墙高

3、5.35m、6.35m、3.21m2.93mo地下室防水等级设计为I级,地下室地板、侧墙、顶板采用三道防水做法。地下室地板、侧墙及顶板设置一道刚性防水,两道柔性防水,刚性防水即钢筋混凝土自防水(P6),柔性防水为二道3mm厚金雨伞牌CPS聚酯胎防水卷材。后浇带及墙体施工缝采用3mm厚止水钢板,桩头采用水泥基渗透结晶式防水涂料,底板卷材上浇筑50厚C20细石混凝土保护层,顶板卷材上浇筑70厚C20混凝土保护层,外墙在卷材层外铺贴40厚挤塑聚苯板保护层,底板回填土前满铺40厚挤塑聚苯板保温层。第三章施工部署3.1总体施工顺序地下室底板防水卷材待底板垫层混凝土浇筑完开始施工,地下室外墙及顶板防水卷材

4、待外墙、顶板模板拆除并清理完后开始施工。3.2施工劳动力计划专业防水技工20人,普工10人,根据工程进度随时增减。3.3主要施工机械设备计划序号名称数量用途1电动搅拌器5台混合配料用2拌料桶10个混合配料用3小型油漆桶10个装混合料用4塑料刮板15个涂刮混合料用5铁皮小刮板9个复杂部位涂刮6移动式热熔喷灯6个用于局部墙体干燥处理7油漆刷50把刷底胶液用8滚动刷50把刷底胶液用9小抹子25把修补基层用10油漆工铲刀50把清理基层用11小平铲50把清理基层用12电动空压机3台清理基层用13钢丝刷50把清理基层用14大小压辐10根用于卷材铺贴15橡胶锤10个用于卷材铺贴3.4主要材料计划序号名称规格

5、单位数量1雨伞牌CPS湿铺防水卷o=3mm11l2约36000240厚挤塑聚苯板板。=40mmm3约2503水泥32.5吨503.5施工准备1)技术准备根据工程特点、现场条件及施工图纸,编制切实可行的施工方案,以便有效地指导现场施工,并在施工前和施工过程中根据现场情况等不断深化调整。组织工程技术人员认真熟悉图纸、学习规范、了解设计意图,做好图纸会审工作。通过书面进行施工技术交底工作,交底要结合工程部位,务求细致齐全,重点部位和难点部位要进行详细的交底。坚持样板引路。正式防水施工前必须先作样板,待样板验收后方可大面积施工。2)材料准备根据施工进度计划,提前组织材料进场。防水材料的质量检验:每批进

6、场防水卷材随机取样进行规格尺寸和外观质量检验(大于100O卷抽5卷,500-1000卷抽4卷,100499卷抽3卷,小于100卷抽2卷)。然后在外观质量检验合格的卷材中任取一卷作物理性能检验。防水卷材检验合格后方可使用,未经检验或检验不合格的材料不得使用。卷材短途运输平放时不得超过四层,且不得倾斜和横压。卷材在运输保管时应避免雨淋、日晒、受潮,并注意通风。卷材必须直立堆放,码放高度不得超过两层,不得横放、斜放,且存放地点要有标识牌,并设有消防器材。3)施工机具及人员准备施工机具及人员根据现场实际情况及施工进度计划逐步进行调整,以满足施工进度要求。施工机具进场后,安装必须施工现场安全管理规定。安

7、装后先试运行,正常后方可使用。施工作业人员进场后必须先进行安全教育,并经考试合格后,方可上岗,特殊工种必须持证上岗。第四章主要施工方法4.1基层处理1)基层必须坚硬,无空鼓、起砂、裂缝、松动、掉灰、凹凸不平等缺陷。2)防水卷材施工前用平铲、钢丝刷清除基层表面的突出物,凹凸不平处用砂浆找平。阴阳角、立面内角和外角必须做成圆弧,圆弧半径为50mm。3)基层表面必须清洁,施工前用扫帚及空压机配合将基层表面尘土吹净。4.2铺贴防水卷材1)铺贴施工顺序:桩头防水处理一配制水泥凝浆一基面淋水充分湿润一刮涂水泥凝浆一粘贴防水卷材附加层一揭开自粘卷材隔离膜铺贴第一层防水卷材一刮压排汽一铺贴第二层防水卷材一防水

8、卷材保护层2)水泥凝浆配制:配比为水泥:水二2:1(重量比)。先按比例将水倒入原已备好的拌浆桶,再将水泥放入水中,浸泡1520分钟并充分浸透后,把桶面多余的水倒掉;然后加入水泥用量的8%聚合物建筑胶(保水剂),用电动搅拌机进行搅拌,搅拌时间3分钟以上。配制注意事项:水为干净水,不得用工地上的泥水。水泥均用P.032.5以上普通硅酸盐水泥。气温过高(230),基面过于干燥时增加聚合物建筑胶(保水剂)至10%15%(按水泥用量);气温在20。C以下、基面充分湿润情况下可不掺保水剂。保水剂可选用801建筑胶水,或选用建筑胶粉按包装说明调制成的建筑胶水。立面水泥素浆应适当增加粘稠度,避免流淌。使用电动

9、搅拌器应注意用电安全,戴好塑胶绝缘手套及塑胶鞋。未浸泡透时不要搅拌配料桶内水泥,防止结颗而影响施工质量。3)刮涂水泥凝浆:粘合胶刮涂厚度应视基层平整度而定,一般厚度为23m刮涂的宽度比卷材长、短边各宽出约300nim。4)节点细部处理:应按节点构造图要求,在需要增加附和层的部位(如阴阳角、管边等)应做附加层处理。卷材附加层宽度为100Onlm。5)铺贴第一道防水卷材:撕开卷材下表面的隔离膜,将卷材平铺在粘合胶上,卷材采用搭接法接边,长边、短边搭接宽度大于100mmo卷材铺贴后用橡皮胶板提浆、排气,使卷材与粘合胶贴紧。6)铺贴第二道防水卷材:第一层防水卷材施工待水泥凝浆达到一定强度后开始铺贴第二

10、层防水卷材。施工时揭开上下层表面隔离膜,第二层防水卷材采用自粘法粘接,上下层两幅卷材的搭接缝应错开1/3幅宽。4. 3防水卷材保护层底板采用50厚C20细石混凝土保护层,顶板采用70厚C20混凝土保护层,外墙采用40厚挤塑聚苯板保护层。混凝土采用商品混凝土,混凝土振捣采用平板振动器,混凝土表面收平、压光。外墙40厚挤塑聚苯板保护层采用聚醋酸乙烯胶粘剂粘贴。4 .4细部节点构造1)套管式穿墙管防水做法见下图:套管式穿墙管防水做法2)外墙卷材搭接及阴阳角做法见下图:实线所示册层翱/压也不小于1/31/2幅宽3)外墙竖向防水卷材错磋接缝做法见下图:4)桩头防水桩头处理:首先对桩头混凝土虚弱层进行剔凿

11、,在临近基础底标高时,应小心剔凿,使桩头高于基础底100mm,并保证桩顶边部剔出直径约30mm的圆角。在桩头区域预留距桩边200mm的斜向凹坑,然后进行底板防水卷材施工,铺贴至桩边。将桩头尘土清除干净,并用水湿润,但不得有明水。在桩头露出部分用半硬尼龙刷涂刷两遍水泥基渗透结晶防水涂料,涂刷时要反复用力,使凹凸处都能刷涂到位,并涂刷均匀,不得涂刷过厚。之后将防水卷材卷上桩身部分用18钢筋抱箍使防水卷材紧贴桩壁。桩基主筋根部包裹遇水膨胀止水条。见下图:5)地梁沟防水做法如下图所示:后浇带或膨胀带浇筑填充性膨胀混凝土 300宽3mm厚止水钢板 膨胀带时设置05-010密孔铁丝网6)底板后浇带防水做法

12、如下图所示:50厚C20细石混凝土保护层后浇带时设置5厚止水钢板低档卷材保护层3+3厚金雨伞CPS聚酯胎防水卷材3厚金雨伞CPS聚酯胎防水卷材加强层(空铺)120厚C15细石混凝土垫层,随打随抹平200300B300底板后浇带防水做法7)根据设计要求,沉降后浇带需待主体结构封顶,全部填充墙完成后,待沉降基本稳定后方可进行后浇带的施工。为保证地下室土方回填在沉降后浇带施工前进行回填,需对外墙、顶板后浇带进行保护。外墙后浇带:防水翻迹雕就长期加防水层虹完雕麻翻保护埼4_/JQ出后觥解土1000置水雕止水条麻翻肚债虢后防水层技町要求赶,搭接长度奸IoQ皿、 翻麻层 防水翻脚层麻脚靴工赤腼3:诙土丘5

13、水泥唳般水麻翻墙地下室外墙沉降后浇带回填前做法地下室外墙沉降后浇带浇筑后做法-0.050顶板后浇带:为防止雨水及垃圾进入地下室,在后浇带两侧砌筑24Omnl厚,高15OnInI砖墙。并抹20n三L2水泥砂浆,上盖1500X500X60钢筋混凝土预制板,预制板配筋为68150双向,混凝土强度等级C25。8)承台防水做法:地面详材料做法表加厚桥费聚主板保i三居辆斯坊水温;S宸板;抗渗混及P8)20库聚合物水泥防水砂浆桩头次刷水混基渗透结晶型防水泊料铜筋混髓土桩(抗浜浪:SP8)-.Uw专一,地面蒯料做法表40号格里聚茶版保遑层钢筋防水泡茶土底板(杭海混凝土P8)50原C20细石混爰土纸胎油毡保护居

14、3+315金雨伞CPSj曲胎防水卷材基层处理剂120厚C15混;土垫层,隋打随抹平素士夯实钢筋防水觑土底板(抗渗混提士P8)50厚020组石混款土纸胎油毡保护层空相58宽3摩金雨伞CpS烫酷器防水卷材加强W3+3厚金雨伞CPS聚酩胎防水卷材2015果合物水泥防水砂桨水泥基渗透结晶型防水冷料120摩35细石耽垫层,随打随抹平索土夯实纲篮;跋士蚯(抗渗混发P8)承台防水做法9)底板防水做法:15厚17.5水乳型聚合物水泥砂浆粘结层2厚0.55水灰比水泥净浆施工缝300宽3mm厚止水钢板3所厚金雨伞CPS聚酯胎防水卷材加强层“50聚乙烯棒120地面做法详内装修做法表地面详材料做法表40厚挤塑聚基板保温层钢筋防水混凝土底板(抗渗混凝P8)50厚C2O细石混凝土纸胎油毡保护层3mm厚金雨伞CPS聚酯胎防水卷材1.3厚聚合物水泥粘结剂。3mm厚金雨伞CPS聚酯胎防水卷材基层处
