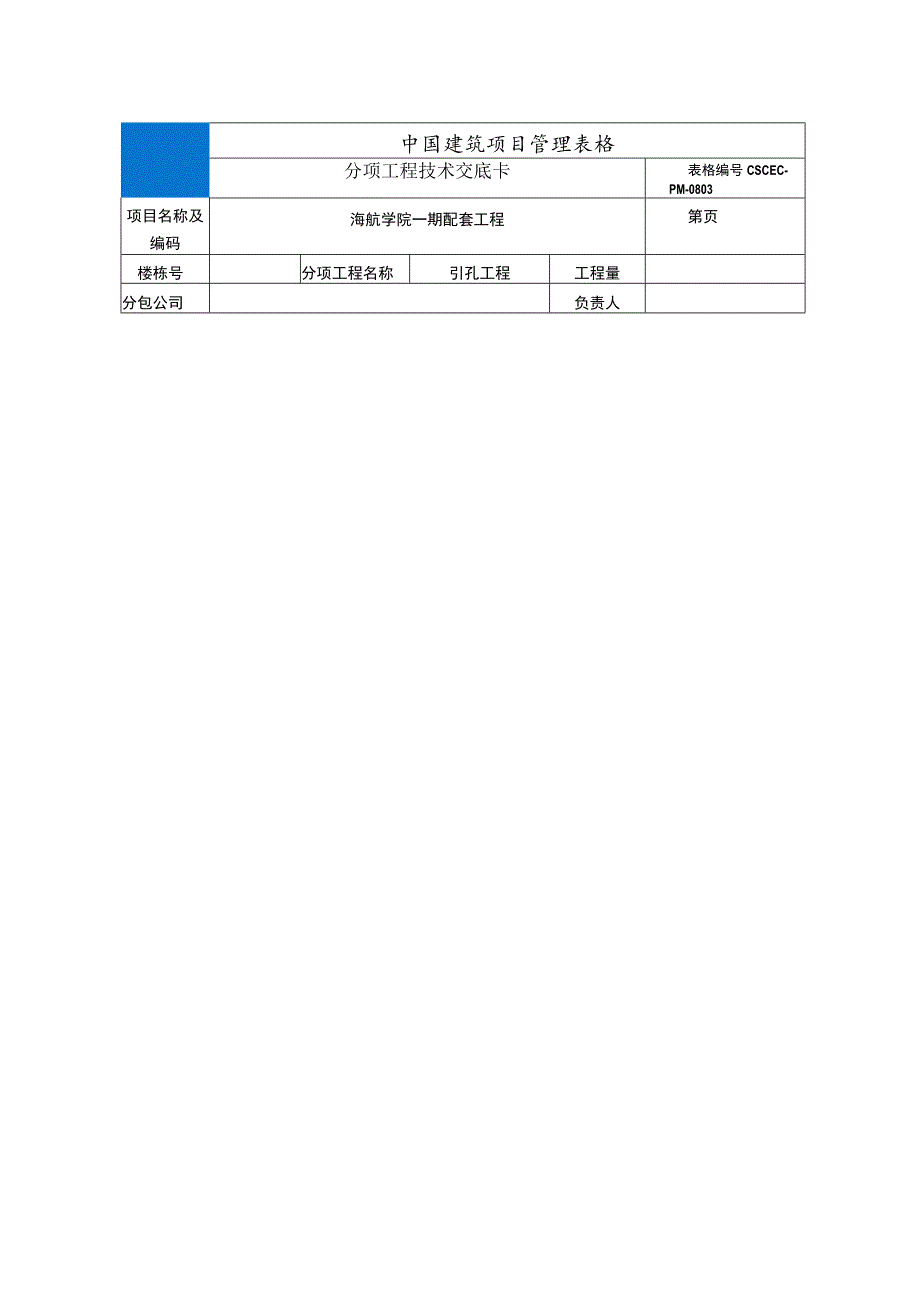

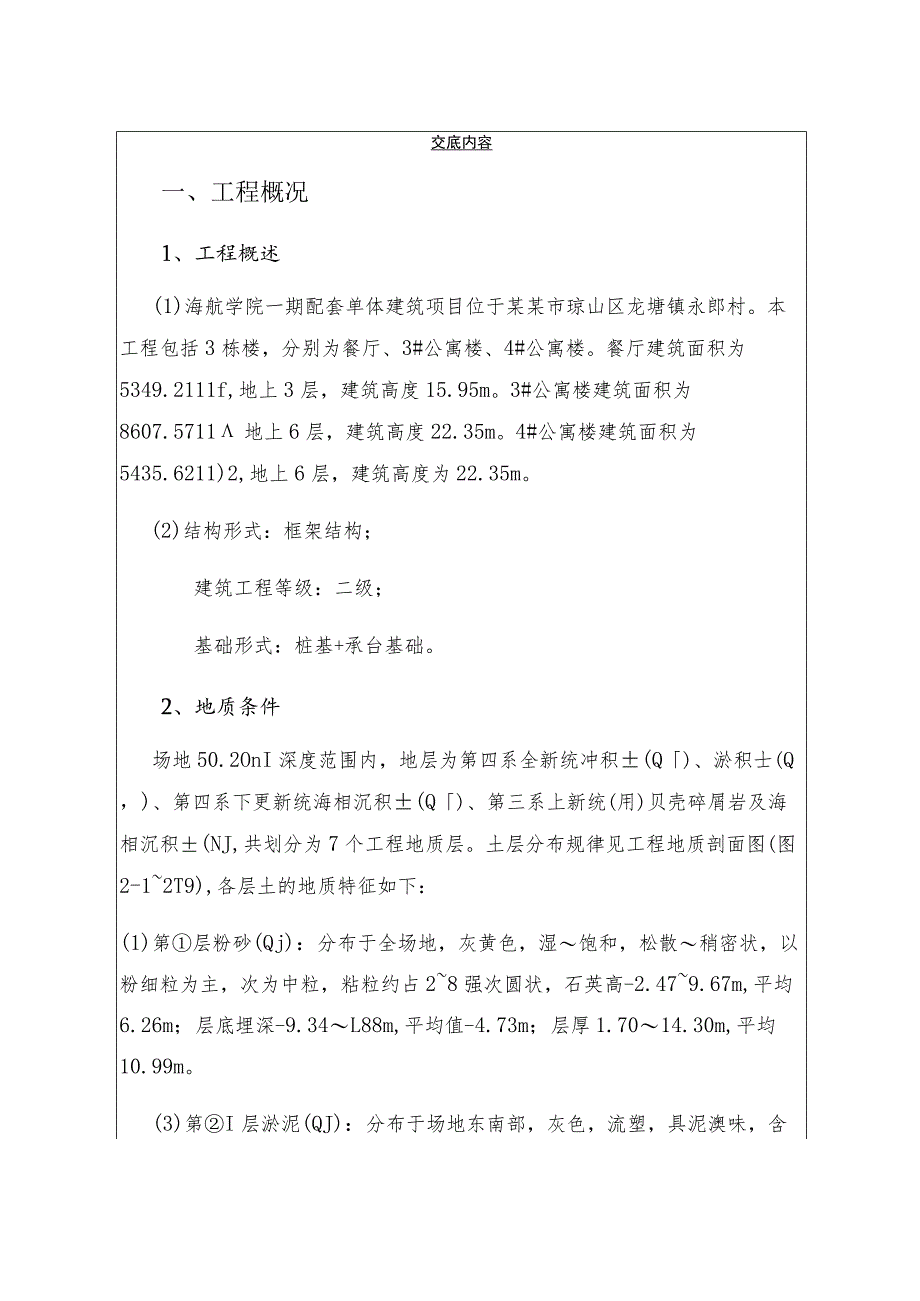

1、中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803项目名称及编码海航学院一期配套工程第页楼栋号分项工程名称引孔工程工程量分包公司负责人交底内容一、工程概况1、工程概述(1)海航学院一期配套单体建筑项目位于某某市琼山区龙塘镇永郎村。本工程包括3栋楼,分别为餐厅、3#公寓楼、4#公寓楼。餐厅建筑面积为5349.2111f,地上3层,建筑高度15.95m。3#公寓楼建筑面积为8607.5711地上6层,建筑高度22.35m。4#公寓楼建筑面积为5435.6211)2,地上6层,建筑高度为22.35m。(2)结构形式:框架结构;建筑工程等级:二级;基础形式:桩基+承台基础。2、地

2、质条件场地50.2OnI深度范围内,地层为第四系全新统冲积(Q)、淤积士(Q,)、第四系下更新统海相沉积(Q)、第三系上新统(用)贝壳碎屑岩及海相沉积(NJ,共划分为7个工程地质层。土层分布规律见工程地质剖面图(图2-12T9),各层土的地质特征如下:(1)第层粉砂(Qj):分布于全场地,灰黄色,湿饱和,松散稍密状,以粉细粒为主,次为中粒,粘粒约占28强次圆状,石英高-2.479.67m,平均6.26m;层底埋深-9.34L88m,平均值-4.73m;层厚1.7014.30m,平均10.99m。(3)第I层淤泥(QJ):分布于场地东南部,灰色,流塑,具泥澳味,含植物碎屑。切面稍光滑,干强度中等

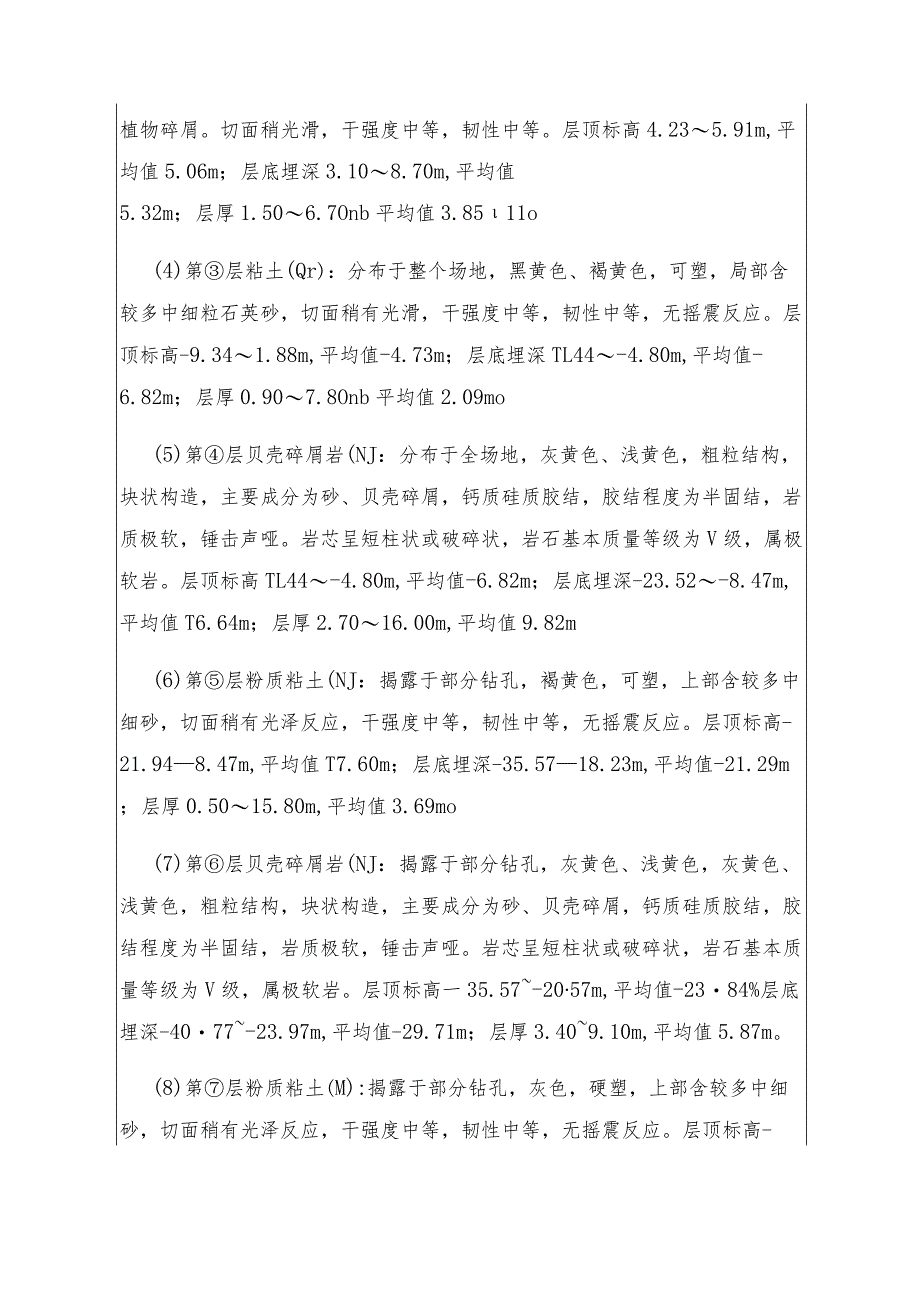

3、,韧性中等。层顶标高4.235.91m,平均值5.06m;层底埋深3.108.70m,平均值5.32m;层厚1.506.7Onb平均值3.8511o(4)第层粘土(Qr):分布于整个场地,黑黄色、褐黄色,可塑,局部含较多中细粒石英砂,切面稍有光滑,干强度中等,韧性中等,无摇震反应。层顶标高-9.341.88m,平均值-4.73m;层底埋深TL44-4.80m,平均值-6.82m;层厚0.907.8Onb平均值2.09mo(5)第层贝壳碎屑岩(NJ:分布于全场地,灰黄色、浅黄色,粗粒结构,块状构造,主要成分为砂、贝壳碎屑,钙质硅质胶结,胶结程度为半固结,岩质极软,锤击声哑。岩芯呈短柱状或破碎状,

4、岩石基本质量等级为V级,属极软岩。层顶标高TL44-4.80m,平均值-6.82m;层底埋深-23.52-8.47m,平均值T6.64m;层厚2.7016.00m,平均值9.82m(6)第层粉质粘土(NJ:揭露于部分钻孔,褐黄色,可塑,上部含较多中细砂,切面稍有光泽反应,干强度中等,韧性中等,无摇震反应。层顶标高-21.948.47m,平均值T7.60m;层底埋深-35.5718.23m,平均值-21.29m;层厚0.5015.80m,平均值3.69mo(7)第层贝壳碎屑岩(NJ:揭露于部分钻孔,灰黄色、浅黄色,灰黄色、浅黄色,粗粒结构,块状构造,主要成分为砂、贝壳碎屑,钙质硅质胶结,胶结程度

5、为半固结,岩质极软,锤击声哑。岩芯呈短柱状或破碎状,岩石基本质量等级为V级,属极软岩。层顶标高一35.57-2057m,平均值-2384%层底埋深-4077-23.97m,平均值-29.71m;层厚3.409.10m,平均值5.87m。(8)第层粉质粘土(M):揭露于部分钻孔,灰色,硬塑,上部含较多中细砂,切面稍有光泽反应,干强度中等,韧性中等,无摇震反应。层顶标高-32.03-26.74m,平均值-28.38m;层底埋深-42.9338.34m,平均值-39.61m;层厚10.70l1.70m,平均值11.23mo3、设计要求(1)本工程采用PHC管桩,桩型AB,桩外径40Omm,单桩竖向承

6、载力特征值IlOOKN,单桩竖向极限承载力2200KN。以第2层粗砂作为桩端持力层,当沉桩较为困难,不能满足设计桩长要求时,建议进行引孔。(2)本工程的预应力管桩的直径为40Omnb根据规范预钻孔孔径可比桩径小50-10Omln,故引孔直径为350mm,引孔的垂直度要求满足不超过桩长的0.5%,桩位偏差不得大于50miQ(3)施工区域根据试桩情况和地质报告由设计、业主、监理确认。二、施工准备1、施工技术的准备(1)掌握气象资料,以便综合组织全过程的均衡施工,制定雨季的施工措施。进行勘察场地,尤其要掌握好地下管线、场地水位等资料。(2)由于施工的用电量大,用电的起动电流大,负荷变化多,因此,对电

7、源等的供应情况应作详细调查,包括供电的能力、线路距离等,必要时要进场发电机作备用,保证施工的顺利进行。(3)技术负责人组织有关人员认真学习和研究图纸,并进行自审、会审等工作,以便熟练、准确地施工。(4)通过学习,熟悉图纸内容,了解设计上要求施工达到的技术标准,明确工艺流程。(5)进行自审,组织施工管理人员对有关图纸进行审查,掌握并了解图纸中的细节。组织各施工班组共同学习施工图纸,商定施工配合事宜。(6)组织图纸会审,由设计方进行交底,理解设计意图及施工质量标准,准确掌握设计要求。2、施工机械的准备根据施工组织设计中确定施工机具、设备的要求以及施工进度的安排,编制施工机具设备需用量计划,落实施工

8、机具设备需用量计划,确保按期准时开工。(1)主要施工机械设备配置一览表序号设备名称规格型号O性能状况I使用时I自有或间租赁1长螺旋桩机JKL-8001良好1年租赁2电焊机BS3001良好1年租赁3气割设备1套良好1年租赁4挖掘机中小型1良好3年租赁5长螺旋钻杆23m良好2年租赁6钻头3个良好2年租赁(2)主要测量仪器设备配置一览表序号仪器名称规格型号单位数量主要性能使用时间1全站仪GTP-602台1良好新购2水准仪S2台1良好1年3经纬仪J2台1良好1年4钢卷尺7.5m把1良好新购5钢卷尺50m把1良好新购3、现场准备(1)施工前按总平面图的规划,在一定的距离布点,组成测量控制,各控制点均应为

9、永久性的坐标桩和水平基准点桩,测量放线完毕后,所布控制点、基准点应以书面形式报监理复核,复核无误后方可使用。控制点应采取保护措施,以防破坏,利用测量控制控制和校正建筑物的轴线等,确保施工质量。(2)业主已对施工场地进行平整,进场后对不满足施工要求的局部位置进行整平。在现场范围内接通施工用水、用电。(3)施工前,先调查场地及毗邻区域内的地下及地上管线、地下建(构)筑物及障碍物,并提出相应安全措施。4、文明施工准备工作(1)建立文明施工管理体系,制订文明施工检查考评制度,落实文明施工保证措施,并组织项目部有关管理人员和班组人员进行有关交底。(2)设施:施工管理人员和工人住宿在施工现场搭设临时宿舍或

10、由甲方提供;在施工现场搭设材料仓库。5、施工队伍的准备(1)根据确定的现场管理机构建立施工管理班子,选择高素质的施工作业队伍进行该工程的施工。(2)根据该工程的特点和施工进度计划的要求,确定劳动力需用量计划。(3)对工人进行技术、质量、安全交底和思想、法制教育,教育工人树立“质量第一、安全第一”的正确思想;遵守有关施工和安全的技术法规;遵守地方治安法规。(4)生活后勤保障工作:在大批施工人员进场前,做好后勤工作的安排,对职工的衣、食、住、行、医等予以全面考虑,充分调动职工的生产积极性。三、施工工艺1、机械选择根据该工程的地质情况选用1台长螺旋钻机,根据规范预钻孔孔径可比桩径小50-100mm,

11、本工程桩径为400mm,故引孔机配中35Omm的钻杆。2、施工方法(1)以业主提交的测量控制基准点为控制点,建立闭合导线控制,闭合导线控制建立在场地四周,放出引孔桩位经复核无误后方可施工。(2)桩机就位对中,引孔桩位定好后按设计要求在桩中心点上插一标杆,放好桩位后,移动引孔桩机到达指定桩位,对中。调整钻杆垂直度(3)桩机就位后,应用桩机塔身的前后和左右的垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩位中心,确保垂直度小于0.5%桩长。经管理人员检验合格和进入下一道工序。(4)钻孔开始时,关闭钻头阀门,向下移动钻杆至钻头触及地面时,启动马达钻进。一般应先慢后快,这样既减少钻杆摇晃,又容易检查钻

12、孔的偏差,以便及时纠正。在成孔过程中,如发现钻杆摇晃或难钻时,应放慢进尺,否则容易导致钻孔偏斜、位移,甚至使钻杆、钻具损坏。当钻至设计深度时,在动力头底面停留位置相应的钻机塔身处作醒目标记,作为施工控制桩长的依据。正式施工时,当动力头底面到达标记处桩长既满足设计要求。施工时还需考虑承台高差,作相应增减。(5)当上一根桩施工完成后,重复以上步骤进行下一根桩的施Xo3、施工工艺流程钻机组装调试f施工放线定位桩位及高程一相关人员复核、验收建筑物轴线、桩定位一螺旋钻机就位一钻杆对正桩位一调整钻杆垂直度一开动电机钻孔一测量孔深一记录备案一引孔回填平整一现场二次放线一静压桩基施工(1)桩位放样根据施工图和

13、某某测绘院提供的定位放线报告施放各轴线和桩位。然后在桩位上订小木桩做好标志。利用S3型水准仪,按“从整体到局部的原则”进行桩基的位置放样,进行钻孔的标高放样时,应及时对放样的标高进行复核,使其误差在规范要求内。桩位放线完备后,监理及相关部门人员验线,复核桩位。(2)钻机就位钻机就位时,要事先检查钻机的性能状态是否良好。保证钻机工作正常。保证桩位附近平整,把钻机开到桩位旁,钻头的中心正对桩位标注点。钻机停位回转中心距孔位在34.5m之间。在允许的情况下,变幅油缸尽可能将桅杆缩回,这样可以减小钻机自重和提升下降脉动压力对孔的影响。检查在回转半径是否有障碍物影响回转。(3)成孔 钻进多采用减压钻进,

14、即孔底的钻压不超过钻杆、锤头、压块重力之和的80%(扣除浮力),以避免或减少斜孔、弯孔和扩孔现象。不同地层采用不同类型的钻头和钻压,土层采用普通旋挖钻头,进岩层或孤石后采用凿岩锤头。 在不同的地层采用不同的钻速,一般螺旋杆的转数为12-16/每分钟。当空压机供气时,以适合转数转动螺纹杆,从而开始钻孔,当接触到岩石时,潜孔锤开始工作:在水下钻岩3孔时,在供气正常后逐渐将潜孔锤放下,当它接触到岩石时,潜孔锤开始工作。这时回转的螺旋钻杆将碎石和泥土排出。 潜孔锤和它的螺旋杆停留在孔内时不能终止钻孔,因为土的压力会阻止它们转动,从而可能使钻机被粘留在所钻的孔内(卡钻);在钻孔时,不准将螺旋杆反转,因为

15、驱动体和顶端体的螺纹连接可能被松开,这会使得钻具和潜孔锤掉落在孔内。按钻孔深度要求,螺旋钻杆可通过连接加长杆来加长钻孔深度,但用加长杆来接长的螺旋钻杆,不准超越桩架底盘的最大负荷;当潜孔锤浸入水内时,不能将加长杆连接到螺旋钻杆上,如果此时分离螺旋钻杆,水和其他东西会倒流,若要分离螺旋钻杆,应先将潜孔锤提离地面,从螺旋钻杆上清除泥沙和杂物,释放孔内的残余压力,安装定位圈,然后再将加长杆连接到螺旋钻杆上。钻孔引孔达到深度后,经现场工程师鉴定后确认终孔深度,确认钻孔达到深度后终孔,进行一次清孔,清孔时将钻头提离孔底1020cm空转,孔底沉磴厚度小于5cm。钻机机身垂直度控制主要依靠机械自带平衡仪表及交叉两个经纬仪或吊线锤。(4)回填由于本次工程桩采用的管桩直径为400mm,而引孔钻孔直径为350mm,所以在其他施工队进行管桩施工完毕后立即进行回填施工,回填采用人工回填,
