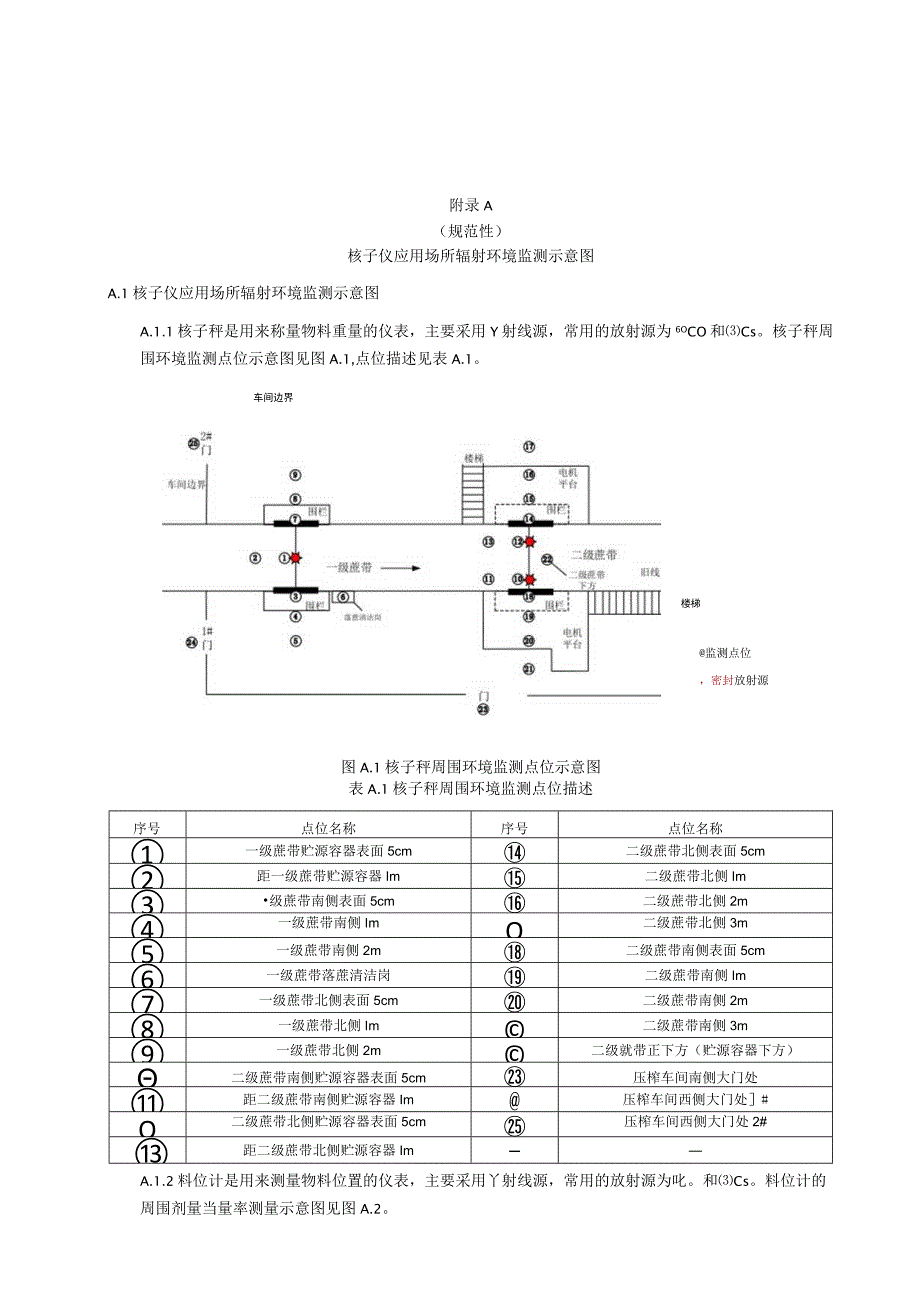

1、附录A（规范性）核子仪应用场所辐射环境监测示意图A.1核子仪应用场所辐射环境监测示意图A.1.1核子秤是用来称量物料重量的仪表，主要采用Y射线源，常用的放射源为6OCO和Cs。核子秤周围环境监测点位示意图见图A.1,点位描述见表A.1。车间边界楼梯监测点位，密封放射源图A.1核子秤周围环境监测点位示意图表A.1核子秤周围环境监测点位描述序号点位名称序号点位名称一级蔗带贮源容器表面5cm二级蔗带北侧表面5cm距一级蔗带贮源容器Im二级蔗带北侧Im级蔗带南侧表面5cm二级蔗带北侧2m一级蔗带南侧ImQ二级蔗带北侧3m一级蔗带南侧2m二级蔗带南侧表面5cm一级蔗带落蔗清洁岗二级蔗带南侧Im一级蔗带北
2、侧表面5cm二级蔗带南侧2m一级蔗带北侧Im二级蔗带南侧3m一级蔗带北侧2m二级就带正下方（贮源容器下方）二级蔗带南侧贮源容器表面5cm压榨车间南侧大门处距二级蔗带南侧贮源容器Im压榨车间西侧大门处#Q二级蔗带北侧贮源容器表面5cm压榨车间西侧大门处2#距二级蔗带北侧贮源容器ImA.1.2料位计是用来测量物料位置的仪表，主要采用丫射线源，常用的放射源为叱。和Cs。料位计的周围剂量当量率测量示意图见图A.2。小平台 控制室小平台车间边界一层地面一层地面监测点位*密封放射源控制室车间边界门图A.2料位计的周围剂量当量率测量示意图表A.2料位计监测点位描述序号点位名称序号点位名称$贮源容器表面5cm
3、炒热磨车间一层蒸煮罐西侧Im距贮源容器Im热磨车间一层蒸煮罐北侧Im接收器衣而5cmO热磨车间一层蒸煮罐东侧Im距接收器Im热磨车间一层蒸煮罐南侧Im蒸煮罐西侧小平台上控制室内操作位贮源容器北侧楼梯上热磨车间北侧大门处贮源容器正下方地面热磨车间南侧大门处接收器正下方地面A.1.3密度计是用来测量物料密度的仪表，一般使用y射线源，常用的放射源为epCSo密度计周围环境监测点位示意图见图A.3。QY射蝌I接G)丫周翻:当篇率监测点位(D#图A.3密度计周围环境监测点位示意图表A.3密度计周围环境监测点位描述序号点位名称序号点位名称贮源容器表面5cm接收器表面5cm距贮源容器Im距接收器Im距贮源容
4、跆2m距接收器2m距贮源容器3m距接收器3mA.1.4测厚仪为测量某种物质厚度的仪表，一般使用P放射源，放射源在扫描头内。测厚仪周围环境监测点位示意图见图A.4。车间边界设备区测厚仪设备区I控制学作位I(n)监测点位京密封放射源图A.4测厚仪周围环境监测点位示意图表A.4测厚仪周围环境监测点位描述序Y点位名称序号点位名称扫描头表面5cm距扫描头3m距扫描头Im控制操作位距扫描头2m测厚仪西侧过道A.1.5核子水份密度仪种同时检测介质密度和水份的装置，含有两种放射源，枚为源，枚为中子源，y源一般使用,Cs,用来测量密度；常用的中子源为24AmBe,用来测量物质或材料中的水分。密度仪/水分仪的周围
5、剂量当量率测量示意图见图A.3o密度仪/水分仪未工作状态监测点位布设密度仪/水分仪工作状态监潴点位布设图A.5密度仪/水分仪周围环境监测点位示意图表A.5密度仪/水分仪周围环境监测点位描述,序号中子周围剂量当量率点位名称序号周围剂量当量率点位名称暂存库门外30Cm1暂存库门外30Cin暂存库西侧墙外30Cm（空地）2暂存库西侧墙外30Cm（空地）笆存库南侧墙外30Cnl（仓库）3暂存库南侧墙外30Cm（仓库）暂存库东侧墙外30Cnl4暂存库东侧墙外30Cm暂存库北侧墙外30Cnl5暂存库北侧墙外30Cm屏蔽箱侧表面5cm6屏蔽箱侧表面5cm屏蔽箱侧面30Cm7屏蔽箱侧面30Cm屏蔽箱上表面5c
6、m8屏蔽箱上表面5cm屏蔽箱上方30Cm9屏蔽箱上方30Cm分析仪表面5cm（未开始工作）10分析仪表面5cm（未开始工作）距分析仪Im（未开始工作）11距分析仪Im（未开始工作）距分析仪2m（未开始工作）12距分析仪2m（未开始工作）距分析仪3m（未开始工作）13距分析仪3m（未开始工作）分析仪表面5cm（正常工作）14分析仪表面5cm（正常工作）距分析仪Im（正常工作）15距分析仪Im（正常工作）距分析仪2m（正常工作）16距分析仪2m（正常工作）距分析仪3m（正常工作）A17距分析仪3m（正常工作）A.1.6中子活化在线元素分析仪是用来测量物料成分的仪表，采用放射源为中子源，常用的放射源
7、为.CA中子活化在线元素分析仪周围环境监测点位示意图见图A.6o图A.6中子活化在线元素分析仪周围环境监测点位示意图表A.6中子活化在线元素分析仪周围环境监测点位描述中子周围剂量当量率点位名称序号X-周围剂量当量率点位名称设备西侧表面5cm1设备西侧表面5cm设备西侧Im2设备西侧Im设备西侧2m3设备西侧2m设备西侧3m4设备西侧3m设备西侧4m5设备西侧4m设备西侧5m6设备西侧5m设备西侧6m7设备西侧6m表A.6元素分析仪监测点位描述（续）序号中子周围剂量当量率点位名称序号X-周围剂量当量率点位名称设备南侧表面5cm8设备南侧表面5cm设备东侧表面5cm9设备东侧表面5cm序号中子周围
8、剂量当量率点位名称序号XY周围剂量当量率点位名称设备东侧外Im10设备东侧外Im设备正下方11设备正下方Q设备地面投影点南侧2m（道路）12设备地面投影点南侧2m（道路）Q设备地面投影点南侧3m（道路）13设备地面投影点南侧3m（道路）设备地而投影点北侧Im（空地）14设备地面投影点北侧Im（空地）设备地而投影点北侧2m（空地）15设备地面投影点北侧2m（空地）在线分析控制室16在线分析控制室A.1.7对照点测量对照点尽量选择在核子仪使用位置的同一车间内或附近区域，且不受核子仪辐射影响的位置。测量时，先使用监测仪器在核子仪使用位置周围进行巡测，当发现随着巡测位置的移动监测仪器示值无较大变化，在
9、同一个水平小幅度上下浮动时，该区域即可定位对照点。对照点设置示意图见图A.7。车间边界对照点核子仪图A.7对照点设置示意图附录B（资料性）核子仪应用场所辐射环境测量原始记录表表B.1给出了X周围剂量当量率测量原始记录表的样式，表B.2给出了中子周围剂量当量率测量原始记录表的样式。表B.1X-周围剂量当量率测量原始记录表项目名称：委托单位：监测地点：监测日期：监测仪器：天气：温度：相对湿度：第页共页监测场所或内容：序号点位名称单位仪器示值备注测点示意图及简要说明监测人员:校核人员:校核日期：年月日表B.2中子周围剂量当量率测量原始记录表项目名称：委托单位：监测地点：监测日期：监测仪器：天气：温度：相对湿度：_第页共页监测场所或内容：序号点位名称单位仪器示值备注测点示意图及简要说明监测人员:校核人员:校核日期:年月日
