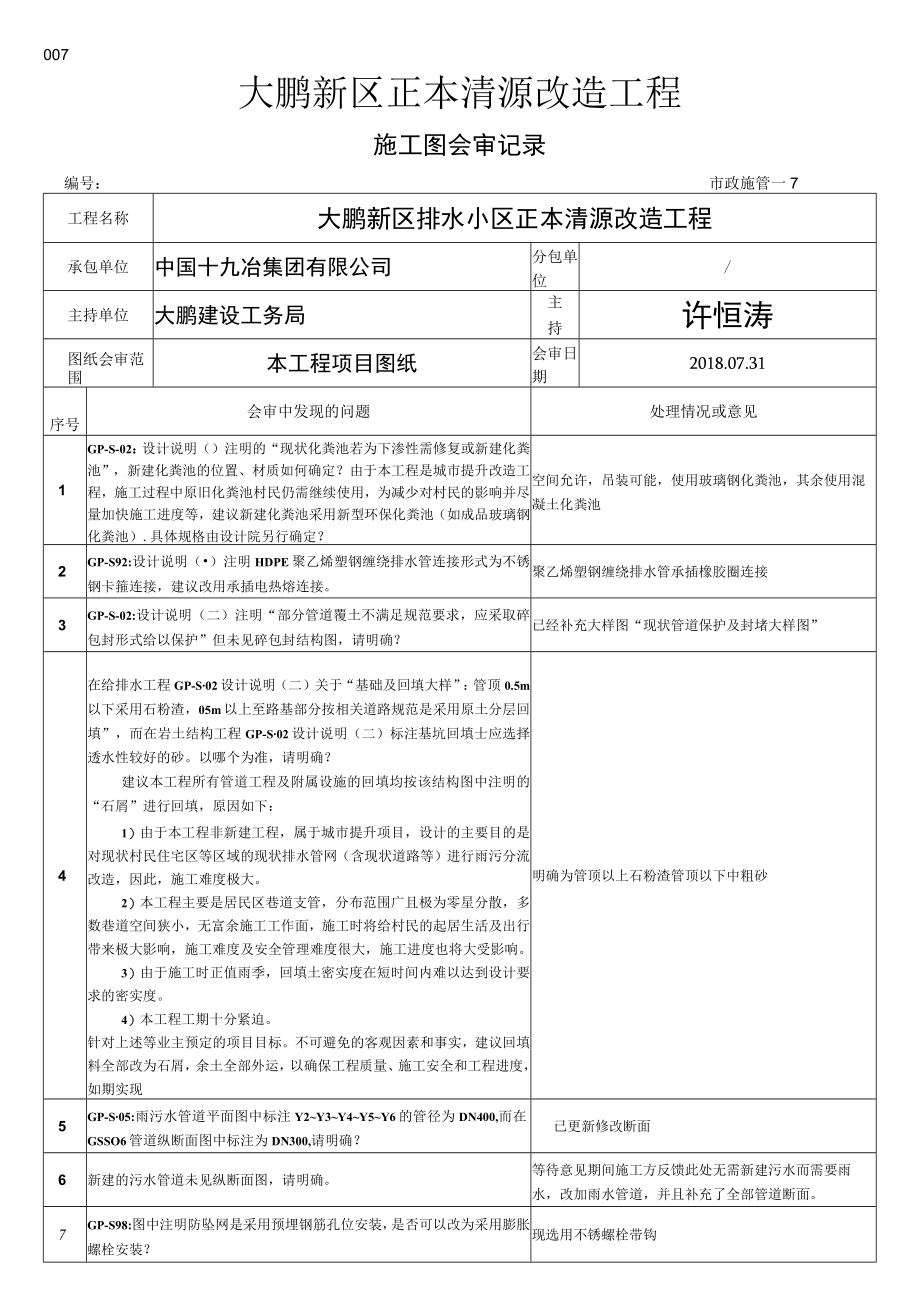

1、007大鹏新区正本清源改造工程施工图会审记录编号：市政施管一7工程名称大鹏新区排水小区正本清源改造工程承包单位中国十九冶集团有限公司分包单位/主持单位大鹏建设工务局主持许恒涛图纸会审范围本工程项目图纸会审日期2018.07.31序号会审中发现的问题处理情况或意见1GP-S-02：设计说明（）注明的“现状化粪池若为下渗性需修复或新建化粪池”，新建化粪池的位置、材质如何确定？由于本工程是城市提升改造工程，施工过程中原旧化粪池村民仍需继续使用，为减少对村民的影响并尽量加快施工进度等，建议新建化粪池采用新型环保化粪池（如成品玻璃钢化粪池）.具体规格由设计院另行确定？空间允许，吊装可能，使用玻璃钢化粪池
2、，其余使用混凝土化粪池2GP-S92:设计说明（）注明HDPE聚乙烯塑钢缠绕排水管连接形式为不锈钢卡箍连接，建议改用承插电热熔连接。聚乙烯塑钢缠绕排水管承插橡胶圈连接3GP-S-02:设计说明（二）注明“部分管道覆土不满足规范要求，应采取碎包封形式给以保护”但未见碎包封结构图，请明确？已经补充大样图“现状管道保护及封堵大样图”4在给排水工程GP-S02设计说明（二）关于“基础及回填大样”：管顶0.5m以下采用石粉渣，05m以上至路基部分按相关道路规范是采用原土分层回填”，而在岩土结构工程GP-S02设计说明（二）标注基坑回填士应选择透水性较好的砂。以哪个为准，请明确？建议本工程所有管道工程及附

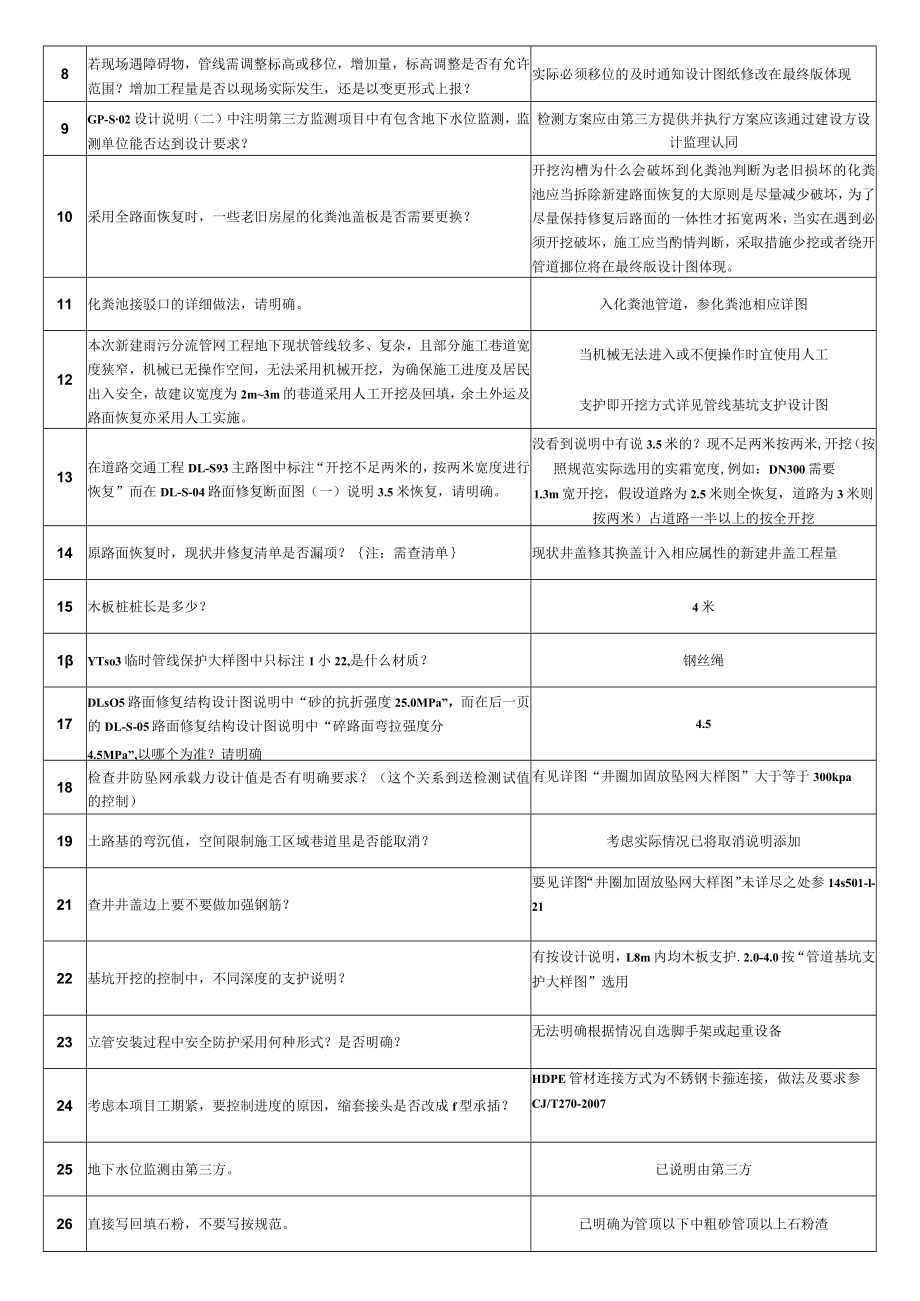

3、属设施的回填均按该结构图中注明的“石屑”进行回填，原因如下：1）由于本工程非新建工程，属于城市提升项目，设计的主要目的是对现状村民住宅区等区域的现状排水管网（含现状道路等）进行雨污分流改造，因此，施工难度极大。2）本工程主要是居民区巷道支管，分布范围广且极为零星分散，多数巷道空间狭小，无富余施工工作面，施工时将给村民的起居生活及出行带来极大影响，施工难度及安全管理难度很大，施工进度也将大受影响。3）由于施工时正值雨季，回填土密实度在短时间内难以达到设计要求的密实度。4）本工程工期十分紧迫。针对上述等业主预定的项目目标。不可避免的客观因素和事实，建议回填料全部改为石屑，余土全部外运，以确保工程质
4、量、施工安全和工程进度，如期实现明确为管顶以上石粉渣管顶以下中粗砂5GP-S05:雨污水管道平面图中标注Y2Y3Y4Y5Y6的管径为DN400,而在GSSO6管道纵断面图中标注为DN300,请明确？已更新修改断面6新建的污水管道未见纵断面图，请明确。等待意见期间施工方反馈此处无需新建污水而需要雨水，改加雨水管道，并且补充了全部管道断面。7GP-S98:图中注明防坠网是采用预埋钢筋孔位安装，是否可以改为采用膨胀螺栓安装？现选用不锈螺栓带钩8若现场遇障碍物，管线需调整标高或移位，增加量，标高调整是否有允许范围？增加工程量是否以现场实际发生，还是以变更形式上报？实际必须移位的及时通知设计图纸修改在最
5、终版体现9GP-S02设计说明（二）中注明第三方监测项目中有包含地下水位监测，监测单位能否达到设计要求？检测方案应由第三方提供并执行方案应该通过建设方设计监理认同10采用全路面恢复时，一些老旧房屋的化粪池盖板是否需要更换？开挖沟槽为什么会破坏到化粪池判断为老旧损坏的化粪池应当拆除新建路面恢复的大原则是尽量减少破坏，为了尽量保持修复后路面的一体性才拓宽两米，当实在遇到必须开挖破坏，施工应当酌情判断，采取措施少挖或者绕开管道挪位将在最终版设计图体现。11化粪池接驳口的详细做法，请明确。入化粪池管道，参化粪池相应详图12本次新建雨污分流管网工程地下现状管线较多、复杂，且部分施工巷道宽度狭窄，机械已无
6、操作空间，无法采用机械开挖，为确保施工进度及居民出入安全，故建议宽度为2m3m的巷道采用人工开挖及回填，余土外运及路面恢复亦采用人工实施。当机械无法进入或不便操作时宜使用人工支护即开挖方式详见管线基坑支护设计图13在道路交通工程DL-S93主路图中标注“开挖不足两米的，按两米宽度进行恢复”而在DL-S-04路面修复断面图（一）说明3.5米恢复，请明确。没看到说明中有说3.5米的？现不足两米按两米,开挖（按照规范实际选用的实霜宽度,例如：DN300需要1.3m宽开挖，假设道路为2.5米则全恢复，道路为3米则按两米）占道路一半以上的按全开挖14原路面恢复时，现状井修复清单是否漏项？注：需查清单现状

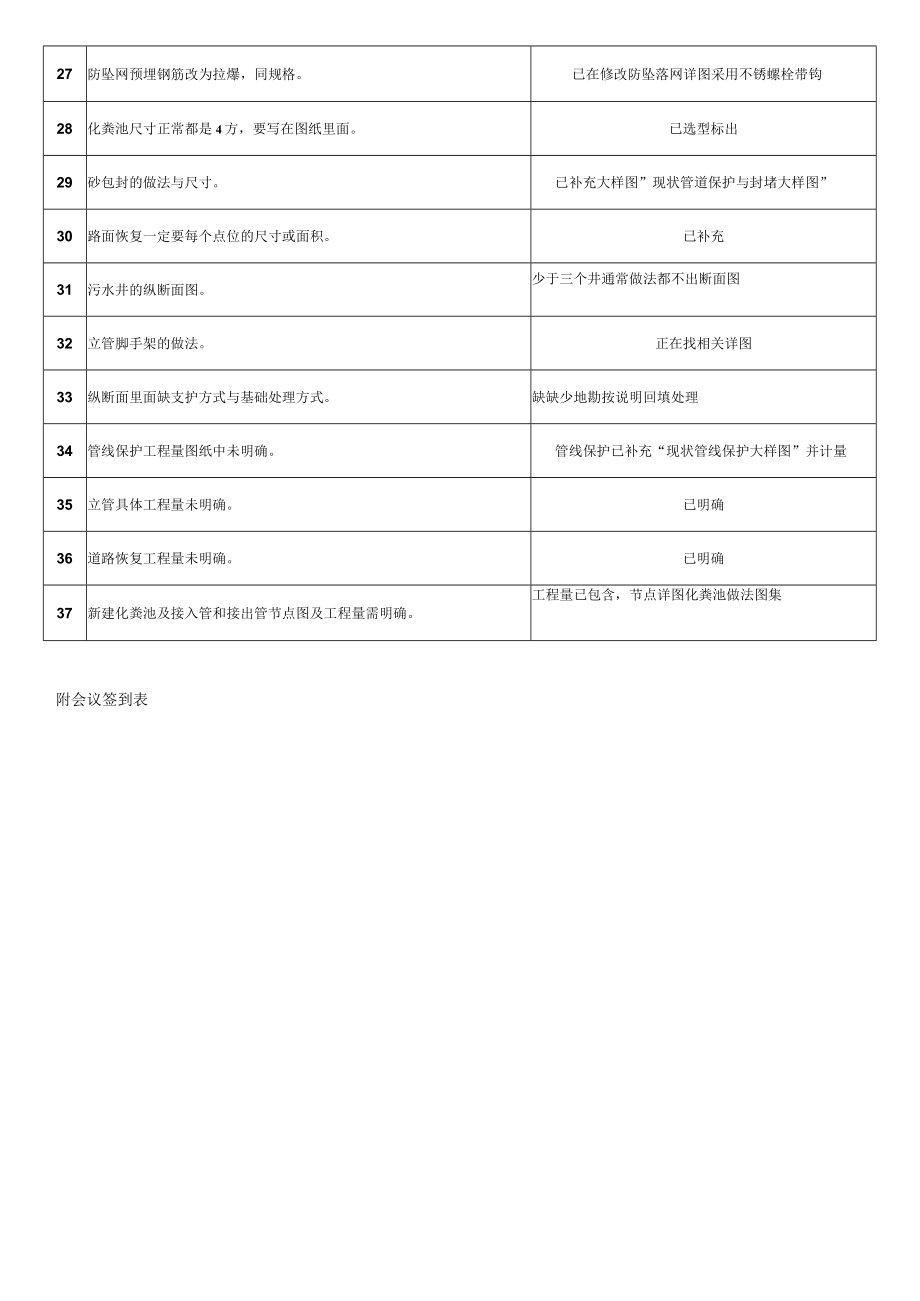

7、井盖修其换盖计入相应属性的新建井盖工程量15木板桩桩长是多少？4米1YTso3临时管线保护大样图中只标注1小22,是什么材质？钢丝绳17DLsO5路面修复结构设计图说明中“砂的抗折强度25.0MPa”，而在后一页的DL-S-05路面修复结构设计图说明中“碎路面弯拉强度分4.5MPa”,以哪个为准？请明确4.518检查井防坠网承载力设计值是否有明确要求？（这个关系到送检测试值的控制）有见详图“井圈加固放坠网大样图”大于等于300kpa19土路基的弯沉值，空间限制施工区域巷道里是否能取消？考虑实际情况已将取消说明添加21查井井盖边上要不要做加强钢筋？要见详图“井圈加固放坠网大样图”未详尽之处参14
8、s501-l-2122基坑开挖的控制中，不同深度的支护说明？有按设计说明，L8m内均木板支护.2.0-4.0按“管道基坑支护大样图”选用23立管安装过程中安全防护采用何种形式？是否明确？无法明确根据情况自选脚手架或起重设备24考虑本项目工期紧，要控制进度的原因，缩套接头是否改成f型承插？HDPE管材连接方式为不锈钢卡箍连接，做法及要求参CJ/T270-200725地下水位监测由第三方。已说明由第三方26直接写回填石粉，不要写按规范。已明确为管顶以下中粗砂管顶以上石粉渣27防坠网预埋钢筋改为拉爆，同规格。已在修改防坠落网详图采用不锈螺栓带钩28化粪池尺寸正常都是4方，要写在图纸里面。已选型标出29砂包封的做法与尺寸。已补充大样图”现状管道保护与封堵大样图”30路面恢复一定要每个点位的尺寸或面积。已补充31污水井的纵断面图。少于三个井通常做法都不出断面图32立管脚手架的做法。正在找相关详图33纵断面里面缺支护方式与基础处理方式。缺缺少地勘按说明回填处理34管线保护工程量图纸中未明确。管线保护已补充“现状管线保护大样图”并计量35立管具体工程量未明确。已明确36道路恢复工程量未明确。已明确37新建化粪池及接入管和接出管节点图及工程量需明确。工程量已包含，节点详图化粪池做法图集附会议签到表
