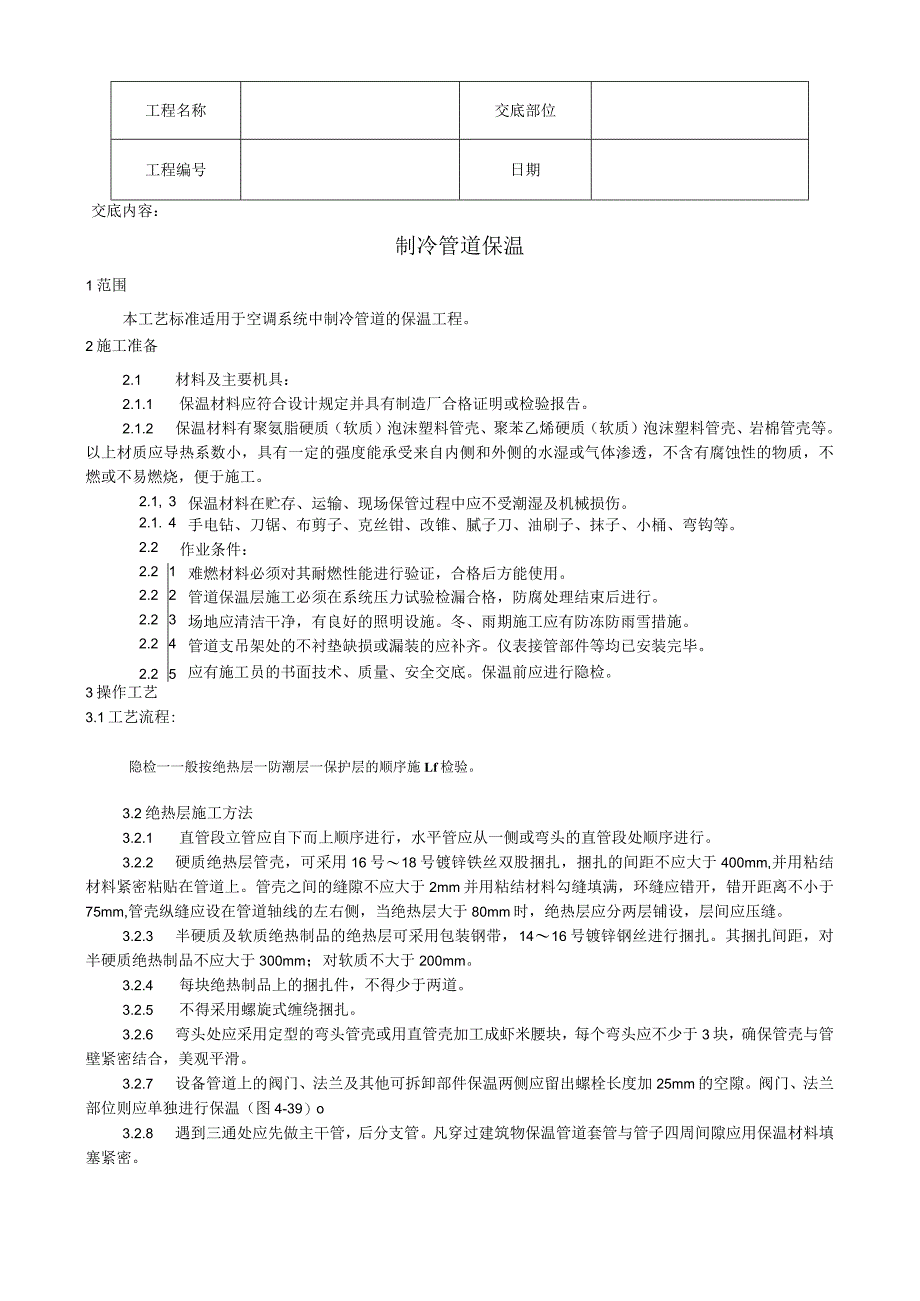

制冷管道保温工艺技术交底.docx_第1页
第1页 / 共5页

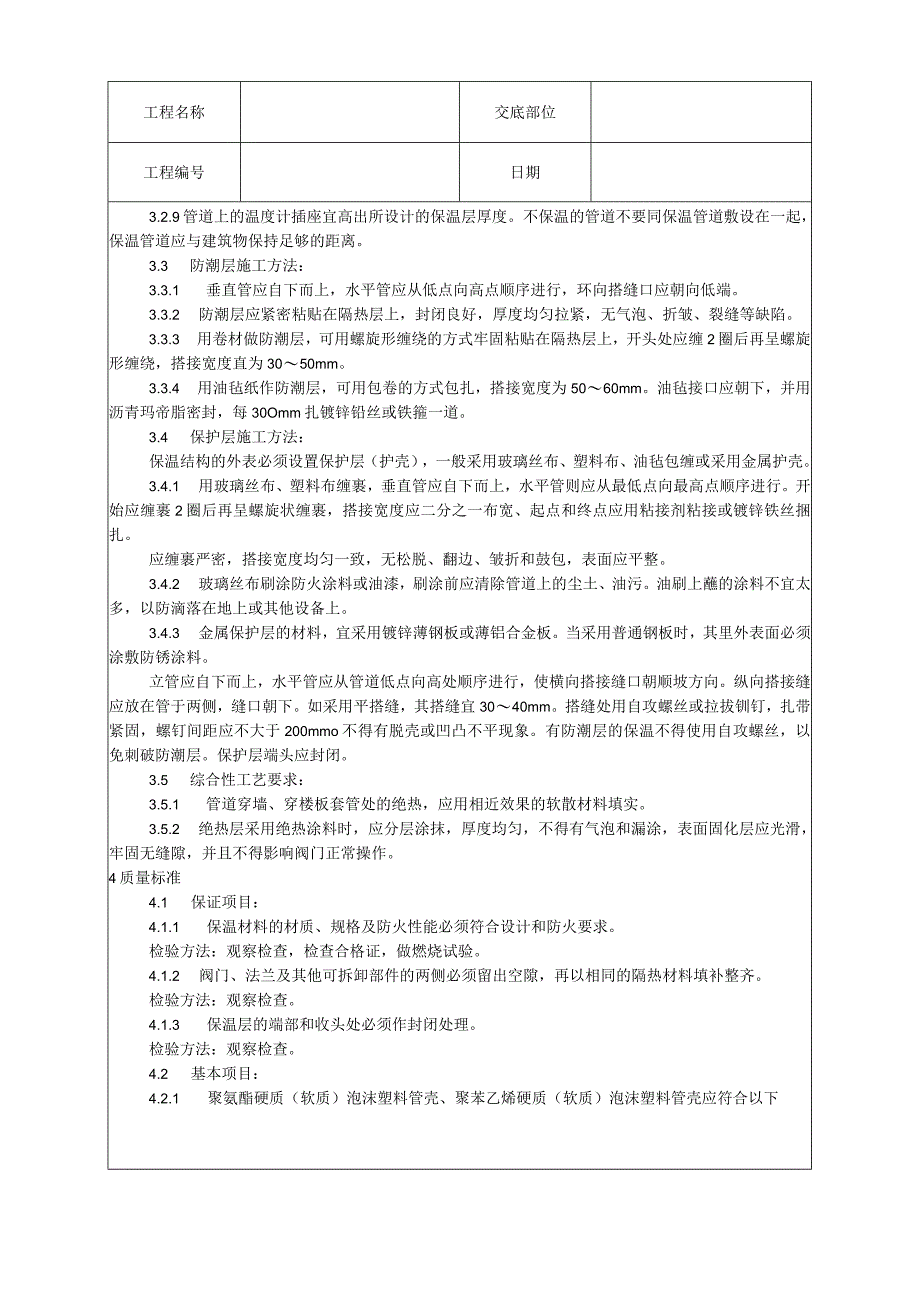

制冷管道保温工艺技术交底.docx_第2页
第2页 / 共5页

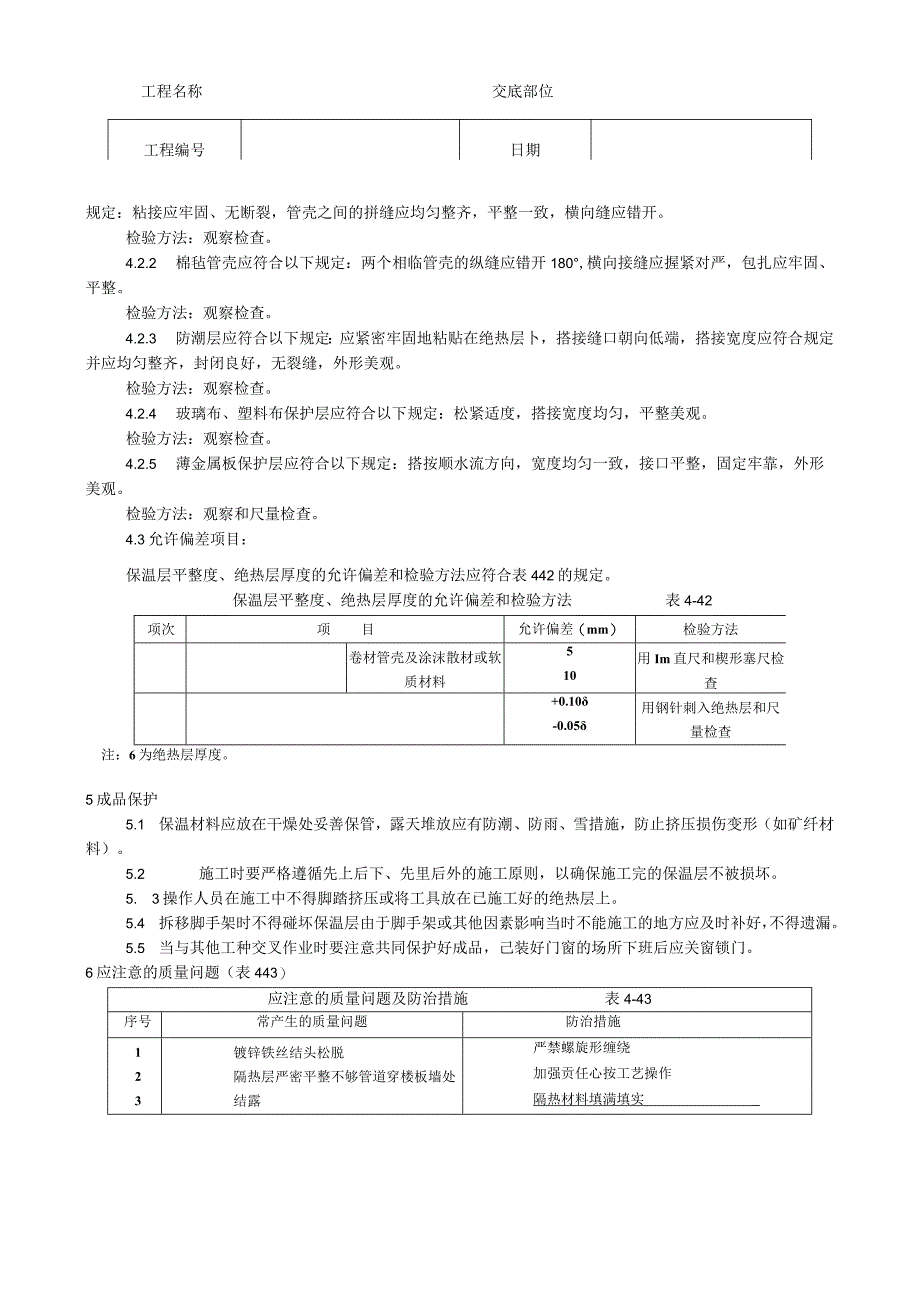

制冷管道保温工艺技术交底.docx_第3页
第3页 / 共5页
制冷管道保温工艺技术交底.docx_第4页
第4页 / 共5页
制冷管道保温工艺技术交底.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《制冷管道保温工艺技术交底.docx》由会员分享,可在线阅读,更多相关《制冷管道保温工艺技术交底.docx(5页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:制冷管道保温1范围本工艺标准适用于空调系统中制冷管道的保温工程。2施工准备2.1 材料及主要机具:2.1.1 保温材料应符合设计规定并具有制造厂合格证明或检验报告。2.1.2 保温材料有聚氨脂硬质(软质)泡沫塑料管壳、聚苯乙烯硬质(软质)泡沫塑料管壳、岩棉管壳等。以上材质应导热系数小,具有一定的强度能承受来自内侧和外侧的水湿或气体渗透,不含有腐蚀性的物质,不燃或不易燃烧,便于施工。2.1,3保温材料在贮存、运输、现场保管过程中应不受潮湿及机械损伤。2.1.4手电钻、刀锯、布剪子、克丝钳、改锥、腻子刀、油刷子、抹子、小桶、弯钩等。2.2作业条件:2.21难燃

2、材料必须对其耐燃性能进行验证,合格后方能使用。2.22管道保温层施工必须在系统压力试验检漏合格,防腐处理结束后进行。2.23场地应清洁干净,有良好的照明设施。冬、雨期施工应有防冻防雨雪措施。2.24管道支吊架处的不衬垫缺损或漏装的应补齐。仪表接管部件等均已安装完毕。2.25应有施工员的书面技术、质量、安全交底。保温前应进行隐检。3操作工艺3.1工艺流程:隐检一一般按绝热层一防潮层一保护层的顺序施Lf检验。3.2绝热层施工方法3.2.1 直管段立管应自下而上顺序进行,水平管应从一侧或弯头的直管段处顺序进行。3.2.2 硬质绝热层管壳,可采用16号18号镀锌铁丝双股捆扎,捆扎的间距不应大于400m

3、m,并用粘结材料紧密粘贴在管道上。管壳之间的缝隙不应大于2mm并用粘结材料勾缝填满,环缝应错开,错开距离不小于75mm,管壳纵缝应设在管道轴线的左右侧,当绝热层大于80mm时,绝热层应分两层铺设,层间应压缝。3.2.3 半硬质及软质绝热制品的绝热层可采用包装钢带,1416号镀锌钢丝进行捆扎。其捆扎间距,对半硬质绝热制品不应大于300mm;对软质不大于200mm。3.2.4 每块绝热制品上的捆扎件,不得少于两道。3.2.5 不得采用螺旋式缠绕捆扎。3.2.6 弯头处应采用定型的弯头管壳或用直管壳加工成虾米腰块,每个弯头应不少于3块,确保管壳与管壁紧密结合,美观平滑。3.2.7 设备管道上的阀门、

4、法兰及其他可拆卸部件保温两侧应留出螺栓长度加25mm的空隙。阀门、法兰部位则应单独进行保温(图4-39)o3.2.8 遇到三通处应先做主干管,后分支管。凡穿过建筑物保温管道套管与管子四周间隙应用保温材料填塞紧密。工程名称交底部位工程编号日期3.2.9管道上的温度计插座宜高出所设计的保温层厚度。不保温的管道不要同保温管道敷设在一起,保温管道应与建筑物保持足够的距离。3.3 防潮层施工方法:3.3.1 垂直管应自下而上,水平管应从低点向高点顺序进行,环向搭缝口应朝向低端。3.3.2 防潮层应紧密粘贴在隔热层上,封闭良好,厚度均匀拉紧,无气泡、折皱、裂缝等缺陷。3.3.3 用卷材做防潮层,可用螺旋形

5、缠绕的方式牢固粘贴在隔热层上,开头处应缠2圈后再呈螺旋形缠绕,搭接宽度直为3050mm。3.3.4 用油毡纸作防潮层,可用包卷的方式包扎,搭接宽度为5060mm。油毡接口应朝下,并用沥青玛帝脂密封,每30Omm扎镀锌铅丝或铁箍一道。3.4 保护层施工方法:保温结构的外表必须设置保护层(护壳),一般采用玻璃丝布、塑料布、油毡包缠或采用金属护壳。3.4.1 用玻璃丝布、塑料布缠裹,垂直管应自下而上,水平管则应从最低点向最高点顺序进行。开始应缠裹2圈后再呈螺旋状缠裹,搭接宽度应二分之一布宽、起点和终点应用粘接剂粘接或镀锌铁丝捆扎。应缠裹严密,搭接宽度均匀一致,无松脱、翻边、皱折和鼓包,表面应平整。3

6、.4.2 玻璃丝布刷涂防火涂料或油漆,刷涂前应清除管道上的尘土、油污。油刷上蘸的涂料不宜太多,以防滴落在地上或其他设备上。3.4.3 金属保护层的材料,宜采用镀锌薄钢板或薄铝合金板。当采用普通钢板时,其里外表面必须涂敷防锈涂料。立管应自下而上,水平管应从管道低点向高处顺序进行,使横向搭接缝口朝顺坡方向。纵向搭接缝应放在管于两侧,缝口朝下。如采用平搭缝,其搭缝宜3040mm。搭缝处用自攻螺丝或拉拔钏钉,扎带紧固,螺钉间距应不大于200mmo不得有脱壳或凹凸不平现象。有防潮层的保温不得使用自攻螺丝,以免刺破防潮层。保护层端头应封闭。3.5 综合性工艺要求:3.5.1 管道穿墙、穿楼板套管处的绝热,

7、应用相近效果的软散材料填实。3.5.2 绝热层采用绝热涂料时,应分层涂抹,厚度均匀,不得有气泡和漏涂,表面固化层应光滑,牢固无缝隙,并且不得影响阀门正常操作。4质量标准4.1 保证项目:4.1.1 保温材料的材质、规格及防火性能必须符合设计和防火要求。检验方法:观察检查,检查合格证,做燃烧试验。4.1.2 阀门、法兰及其他可拆卸部件的两侧必须留出空隙,再以相同的隔热材料填补整齐。检验方法:观察检查。4.1.3 保温层的端部和收头处必须作封闭处理。检验方法:观察检查。4.2 基本项目:4.2.1 聚氨酯硬质(软质)泡沫塑料管壳、聚苯乙烯硬质(软质)泡沫塑料管壳应符合以下工程编号日期工程名称交底部

8、位规定:粘接应牢固、无断裂,管壳之间的拼缝应均匀整齐,平整一致,横向缝应错开。检验方法:观察检查。4.2.2 棉毡管壳应符合以下规定:两个相临管壳的纵缝应错开180,横向接缝应握紧对严,包扎应牢固、平整。检验方法:观察检查。4.2.3 防潮层应符合以下规定:应紧密牢固地粘贴在绝热层卜,搭接缝口朝向低端,搭接宽度应符合规定并应均匀整齐,封闭良好,无裂缝,外形美观。检验方法:观察检查。4.2.4 玻璃布、塑料布保护层应符合以下规定:松紧适度,搭接宽度均匀,平整美观。检验方法:观察检查。4.2.5 薄金属板保护层应符合以下规定:搭按顺水流方向,宽度均匀一致,接口平整,固定牢靠,外形美观。检验方法:观

9、察和尺量检查。4.3允许偏差项目:保温层平整度、绝热层厚度的允许偏差和检验方法应符合表442的规定。保温层平整度、绝热层厚度的允许偏差和检验方法表4-42项次项目允许偏差(mm)检验方法卷材管壳及涂沫散材或软质材料510用Im直尺和楔形塞尺检查+0.10-0.05用钢针刺入绝热层和尺量检查注:6为绝热层厚度。5成品保护5.1 保温材料应放在干燥处妥善保管,露天堆放应有防潮、防雨、雪措施,防止挤压损伤变形(如矿纤材料)。5.2 施工时要严格遵循先上后下、先里后外的施工原则,以确保施工完的保温层不被损坏。5. 3操作人员在施工中不得脚踏挤压或将工具放在已施工好的绝热层上。5.4 拆移脚手架时不得碰

10、坏保温层由于脚手架或其他因素影响当时不能施工的地方应及时补好,不得遗漏。5.5 当与其他工种交叉作业时要注意共同保护好成品,己装好门窗的场所下班后应关窗锁门。6应注意的质量问题(表443)应注意的质量问题及防治措施表4-43序号常产生的质量问题防治措施123镀锌铁丝结头松脱隔热层严密平整不够管道穿楼板墙处结露严禁螺旋形缠绕加强贡任心按工艺操作隔热材料填满填实_工程名称交底部位工程编号日期4玻璃布、塑料布结头松脱5防火涂料油漆漏刷粘接绑加强责任L应牢固加强检查心经常检查7质量记录7.1 须检工程检查记录单。7.2 隐蔽工程检查记录。7.3 制冷管道保温质量检验评定表。技术负责人:交底人:接交人:

11、施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取

12、用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
