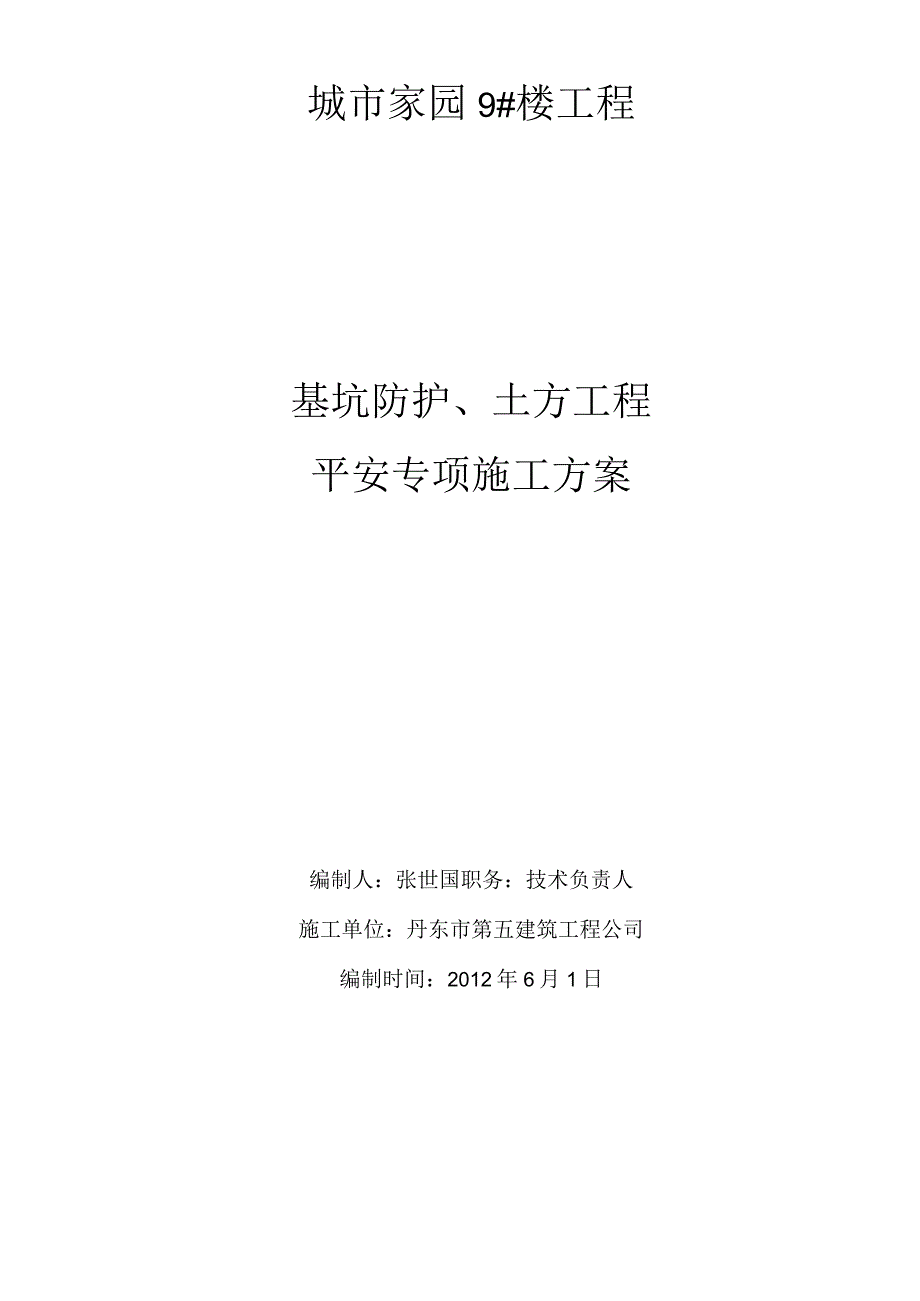

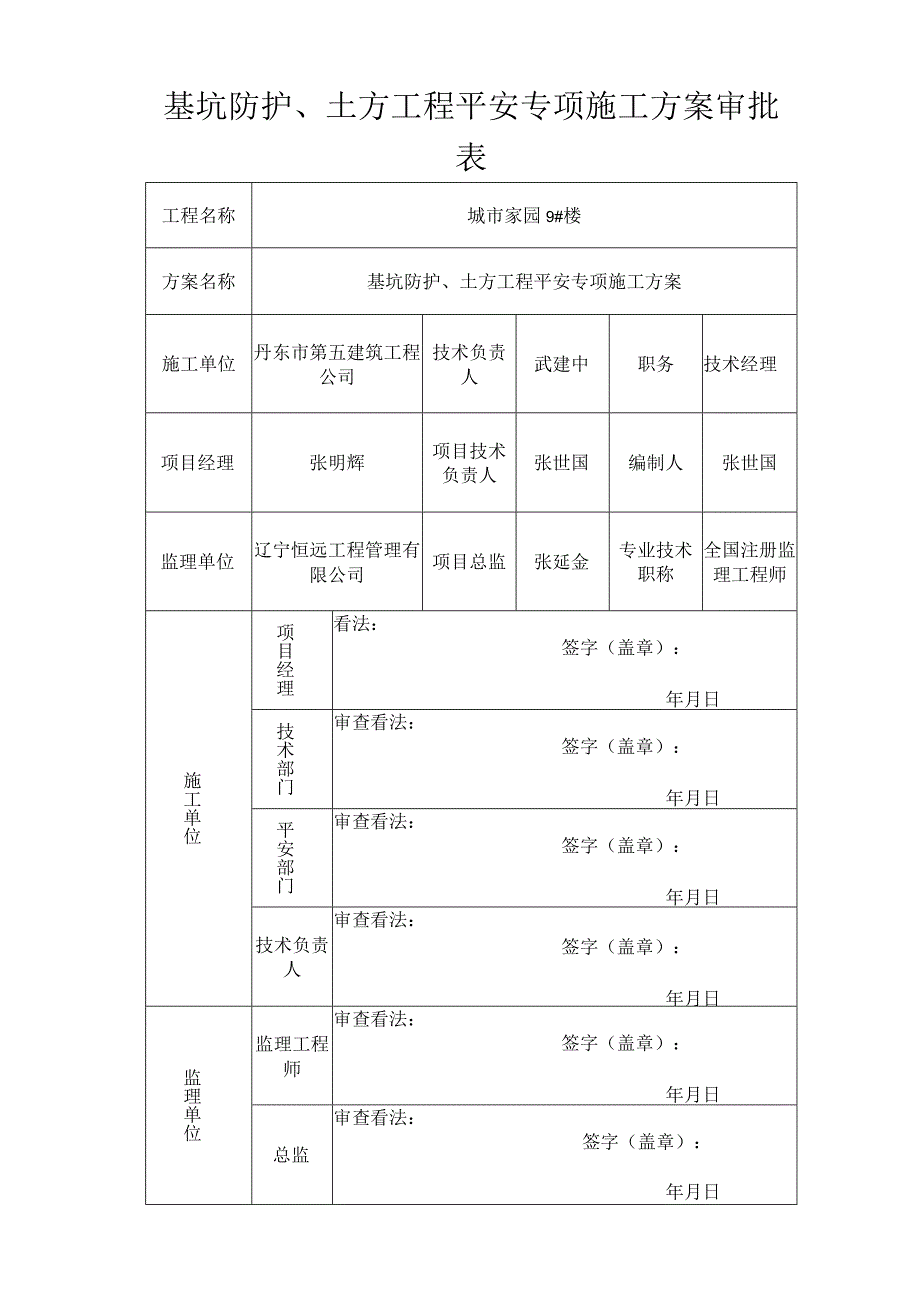

1、城市家园9#楼工程基坑防护、土方工程平安专项施工方案编制人：张世国职务：技术负责人施工单位：丹东市第五建筑工程公司编制时间：2012年6月1日基坑防护、土方工程平安专项施工方案审批表工程名称城市家园9#楼方案名称基坑防护、土方工程平安专项施工方案施工单位丹东市第五建筑工程公司技术负责人武建中职务技术经理项目经理张明辉项目技术负责人张世国编制人张世国监理单位辽宁恒远工程管理有限公司项目总监张延金专业技术职称全国注册监理工程师施工单位项目经理看法：签字（盖章）：年月日技术部门审查看法：签字（盖章）：年月日平安部门审查看法：签字（盖章）：年月日技术负责人审查看法：签字（盖章）：年月日监理单位监理工程

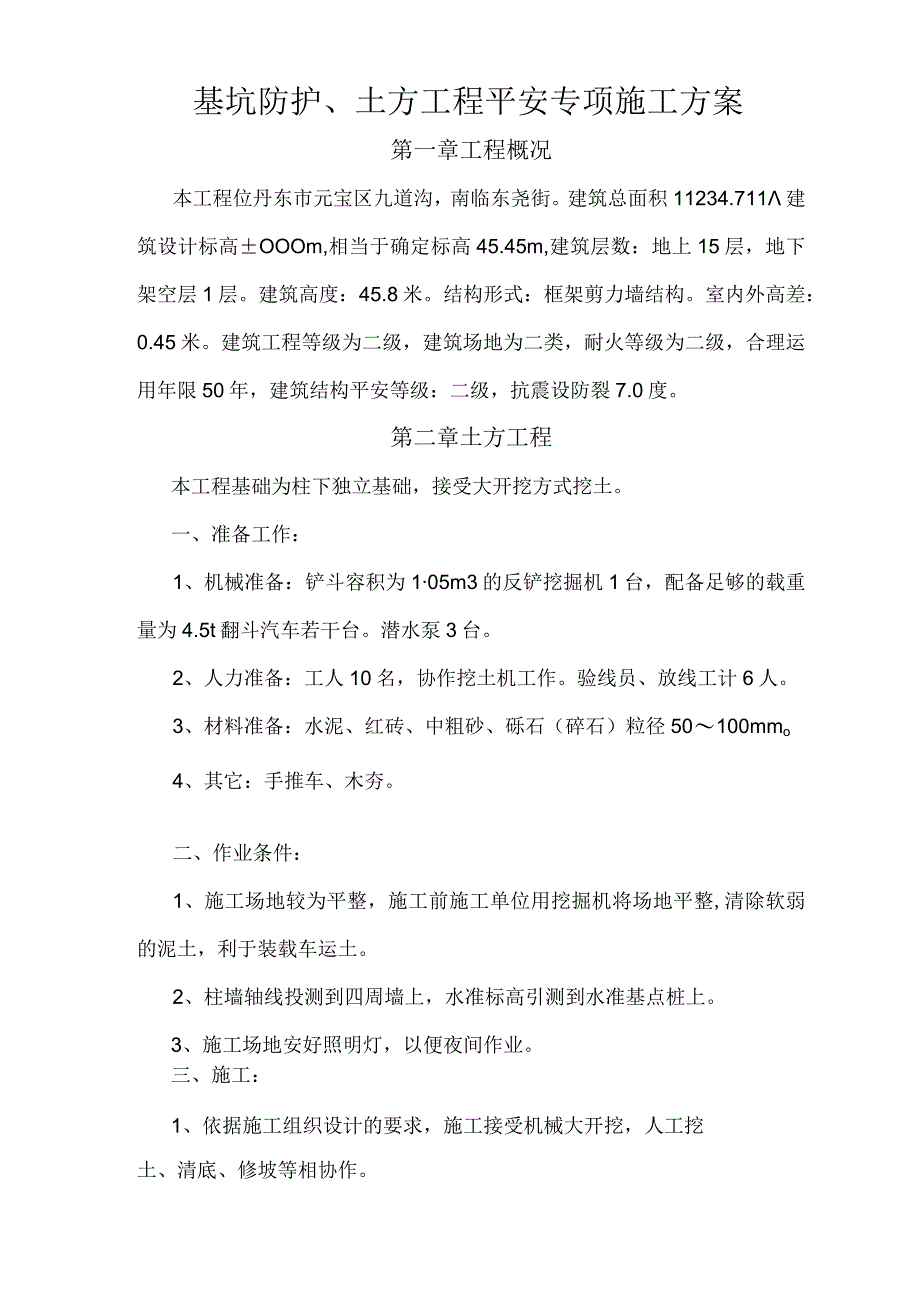

2、师审查看法：签字（盖章）：年月日总监审查看法：签字（盖章）：年月日基坑防护、土方工程平安专项施工方案第一章工程概况本工程位丹东市元宝区九道沟，南临东尧街。建筑总面积11234.711建筑设计标高OOOm,相当于确定标高45.45m,建筑层数：地上15层，地下架空层1层。建筑高度：45.8米。结构形式：框架剪力墙结构。室内外高差：0.45米。建筑工程等级为二级，建筑场地为二类，耐火等级为二级，合理运用年限50年，建筑结构平安等级：二级，抗震设防裂7.0度。第二章土方工程本工程基础为柱下独立基础，接受大开挖方式挖土。一、准备工作：1、机械准备：铲斗容积为105m3的反铲挖掘机1台，配备足够的载重量
3、为4.5t翻斗汽车若干台。潜水泵3台。2、人力准备：工人10名，协作挖土机工作。验线员、放线工计6人。3、材料准备：水泥、红砖、中粗砂、砾石（碎石）粒径50100mmo4、其它：手推车、木夯。二、作业条件：1、施工场地较为平整，施工前施工单位用挖掘机将场地平整,清除软弱的泥土，利于装载车运土。2、柱墙轴线投测到四周墙上，水准标高引测到水准基点桩上。3、施工场地安好照明灯，以便夜间作业。三、施工：1、依据施工组织设计的要求，施工接受机械大开挖，人工挖土、清底、修坡等相协作。2、依据基础平面图，在基础垫层外放出70OrTlrT1,以便支设模板。3、到基底土层为三类土，按1:0.3放坡。4、机械挖土
4、：先由北向南开挖，在东南角收口。挖土为一次性挖到基础标高，到垫层上表面，以后用人工挖土，清槽，修边坡。假如超挖用同样的土填平，振实。以便进行钎探。在钎探后，在钎探完毕的前一天，报告建设单位，请设计、勘察、监理、市质量监督站和施工单位共同验槽。验槽合格，请各方在验槽记录上签字。5、修整坑底坡度：坑底坡度均为60。角。测量工先给出坡度上线，再按坡长量出下线位置，大致挖出坡度，以后在方坑四角修出坡度线，以此线为基准铲出坡度。6、修边坡：按1:0.3放坡。施工时粗略地按1:0.2开挖，再分层按坡度要求做出坡度线。每隔3米做一坡度线，以此线为准，进行铲坡。四、弃土：工程所挖出的土一律运到甲方指定的弃土场
5、。五、验槽：1、挖完土后，立刻进行钎探，在钎探完毕的前一天，通知建设单位邀请有关部门、单位来工地共同验槽。2、由建设单位主持，邀请设计、勘察、质检站和施工单位参加的五方现场验槽。施工单位向其他四方介绍基坑状况，有无松软土质、枯井、古墓状况，并将钎探记录交给他们看。验槽完毕,请各方在验槽表中签字，并注明不良地基的处理看法。剩余基础部分验槽可托付监理处理。六、留意事项：1、定位标准桩、轴线引测桩，标准水准点等挖土时不得碰撞,并定时测量和校核平面位置，水平标高点是否符合设计要求。定位标准桩和标准水准桩点要定期复测和检查。2、若发觉古墓或文物应停止施工，爱惜现场，请有关单位鉴定。3、机械挖土应严格限制
6、挖掘深度，不得超挖，有超过或扰动原土层要刚好与监理商谈处理方案。4、施工要按商定的工期，不得拖延。5、工地平安员要负责土方施工人员的平安，教化司机遵守平安操作规程。七、回填土工程：1、对回填土工程的要求：(1)、回填土之前，应清除基底的垃圾等杂物，抽出坑内的积水。确定要将基底压(夯)实，然后再回填。(2)、回填土的土质要符合质量要求。(3)、首先分层回填低洼处，待回填平整后再大面分层回填。(4)、打夯机打不到的边沿，转角和死角处应用木夯夯实，不得漏夯。(5)、回填土确定要分层回填、夯实，不能用水沉的方法使土下沉。(6)、砂和砂石不能够做表面回填，表层20Ornm用素土回填。2、回填施工：(1)
7、、回填土应分层回填，每层厚度200250mm,夯实遍数34遍，用人工打夯时，用一夯压半夯的打法，打34遍。(2)、回填每层接头要错开，错差距离不小于500mm。3、回填土取样：(1)、取样点规定：a.回填土是分层分段进行的，所以取样也同样分层分段取样与之相适应。b.取点：柱基坑抽验10%,但不少于5点；基坑边、墙每2050m取一点；基坑及室内回填每400900m2取一点。注：取一点指的是每层在该点旁边均取一点。(2)、最小密度应在：a.素21.65gcm3;b.粘土21.49g/cm3；c.中砂为1.551.60gcm3;d.砂石土为2.12.2gcm3。(3)、合格判定:压实后的土壤干密度应
8、有90%以上符合上列要求，其余10%的最小干密度差不大于0.08gcm3,并且应分散不能集中。4、回填土工程的质量标准：在回填土工程结束后，对其标高、表面平整度和密实度应进行质量检查。检查项目允许偏差或允许值检查方法桩基基坑基槽管沟地面基础层要项目标高-50-50-50水准仪分层压实系数按设计要求按要求按规定方法般项目回填土料按设计要求按设计要求按设计要求取样检查或直观鉴分层厚度及含水率水准仪及抽样检查表面平整度202020用靠尺或水准仪钎探技术交底一、主要工具：触探钎625圆钢筋，长2.Om,穿心锤重10kg,手推车、凳子、八尺杠（钢管）、铁丝16#、钢尺。二、材料准备：砂：一般中砂、红砖三
9、、人员：技术员（工程师）指挥，记录、打钎（拔钎）、把钎三人。四、作业条件：1.1 基土已挖至设计标高，表面平整，符合图纸要求。4. 2钎杆上每隔300mmffll横线。4. 3施工中施工人员，验槽人员如认为可疑处；需打钎探测,按梅花形布置，间距1.5m,孔深2.0m,绘制钎位布置平面图。五、操作：5. 1工艺流程：确定钎位一就位打钎一记录锤击数一整理记录f拔钎盖孔一检查孔深f灌砂。5. 2按钎位布置图放线，钎位上钉木桩。5.3将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自然下落，锤落距500mm,把钎杆竖直打入土中。5. 4记录锤击数，每打入30OrTlm记录一次锤击数
10、，做地基钎探记录。5.5拨钎。用钎丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔出后用砖盖好钎孔。5. 6移位：将触探钻搬到下一个孔位，以便接着打钎。5.7灌砂：打完的钎孔，经质检人员和工长检查孔深与记录无误后，即行灌砂，灌砂时，每填入30Omm左右，可用钢筋捣实。5. 8整理记录：按孔依次编号，将锤击数填入统一的表格内,字迹清楚，经技术负责人、质检员、打钎员签字后归档。六、质量要求：6. 1钎探深度必需符合要求，锤击数记录精确，不得做假钎。7. 2钎位基本精确，钎孔不得遗漏，钎孔灌砂应密实。七、成品爱惜：钻孔完毕后，应做好标记，爱惜好钎孔，未经质检员、工长复验，不得堵塞或灌砂
11、。八、应留意事项：8.1 基土受雨后不得钎探。8.2 如打钎进行不下去时，应请示工长，适当移位打钎，不得不打钎而随意填锤击数。8.3 记录和平面布置图上要注明过硬和过软孔号位置，以便请设计、勘察人员分析、处理。九、平安：操作人员要专心施工，打锤人员与扶钎人员要密切协作，以防出现意外事故。十、土方回填考虑到本工程占地面积大，回天土方量大，我方主要接受机械回填以人工协作回填。施工准备10.I材料及主要机具:10.1.1 碎石类土、砂土，可用作表层以下填料。它最大粒径不得超过每层铺填厚度的2/3或3/4（运用振动碾时），含水率应符合规定。10.1.2 粘性土应检验其含水率，必需达到设计限制范围，方可
12、运用。10.1.3 盐渍土一般不行运用。但填料中不含有盐晶、盐块或含盐植物的根茎，并符合土方与爆破工程施工及验收规范附表1.8的规定的盐渍土则可以运用。10.1.4主要机具：101.4.1装运土方机械有：铲土机、自卸汽车、推土机、铲运机及翻斗车等。10.1.4.2碾压机械有：平碾、羊足碾和振动碾等。10.1.4.3一般机具有：蛙式或柴油打夯机、手推车、铁锹（平头或尖头）、2m钢尺、20号铅丝、胶皮管等。10.2 作业条件：10. 2.1施工前应依据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水量限制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来
13、确定。11. 2.2填土前应对填方基底和已完工程进行检查和中间验收，合格后要作好隐藏检查和验收手续。12. 2.3施工前，应做好水平高程标记布置。如大型基坑或沟边上每隔Im钉上水平桩撅或在邻近的固定建筑物上抄上标准高程点。大面积场地上或地坪每隔确定距离钉上水平桩。13. 2.4确定好土方机械、车辆的行走路途，应事先经过检查，必要时要进行加固加宽等准备工作。同时要编好施工方案。10.3 操作工艺工艺流程：基坑底下FI分层地坪上清理验土质层铺土碾压密实密实度10.3.1 填土前，应将基土上的洞窟或基底表面上的树根、垃圾等杂物都处理完毕，清除干净。10.3.2 检验土质。检验回填土料的种类、粒径，有
