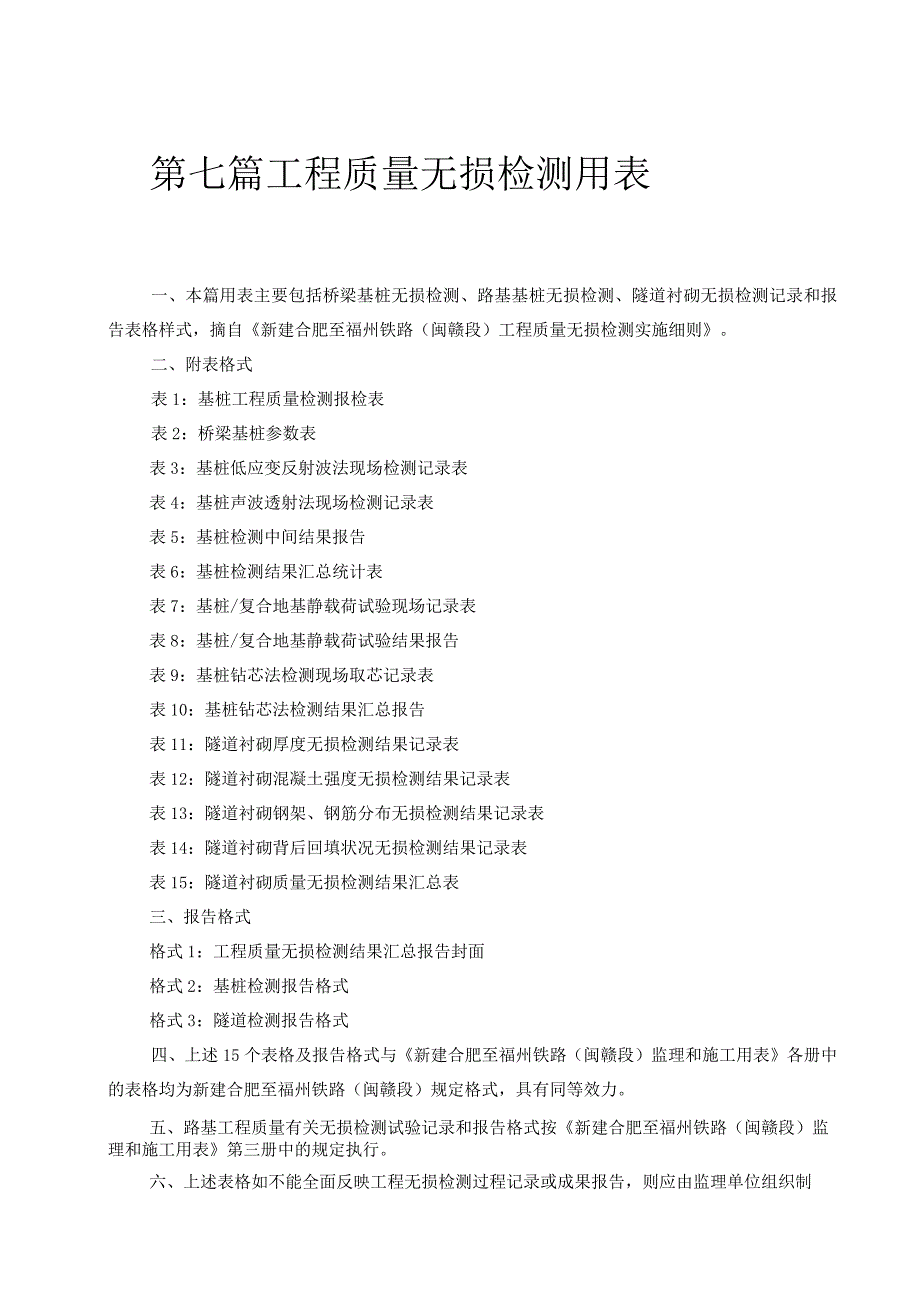

1、第七篇工程质量无损检测用表一、本篇用表主要包括桥梁基桩无损检测、路基基桩无损检测、隧道衬砌无损检测记录和报告表格样式，摘自新建合肥至福州铁路（闽赣段）工程质量无损检测实施细则。二、附表格式表1：基桩工程质量检测报检表表2：桥梁基桩参数表表3：基桩低应变反射波法现场检测记录表表4：基桩声波透射法现场检测记录表表5：基桩检测中间结果报告表6：基桩检测结果汇总统计表表7：基桩/复合地基静载荷试验现场记录表表8：基桩/复合地基静载荷试验结果报告表9：基桩钻芯法检测现场取芯记录表表10：基桩钻芯法检测结果汇总报告表11：隧道衬砌厚度无损检测结果记录表表12：隧道衬砌混凝土强度无损检测结果记录表表13：隧

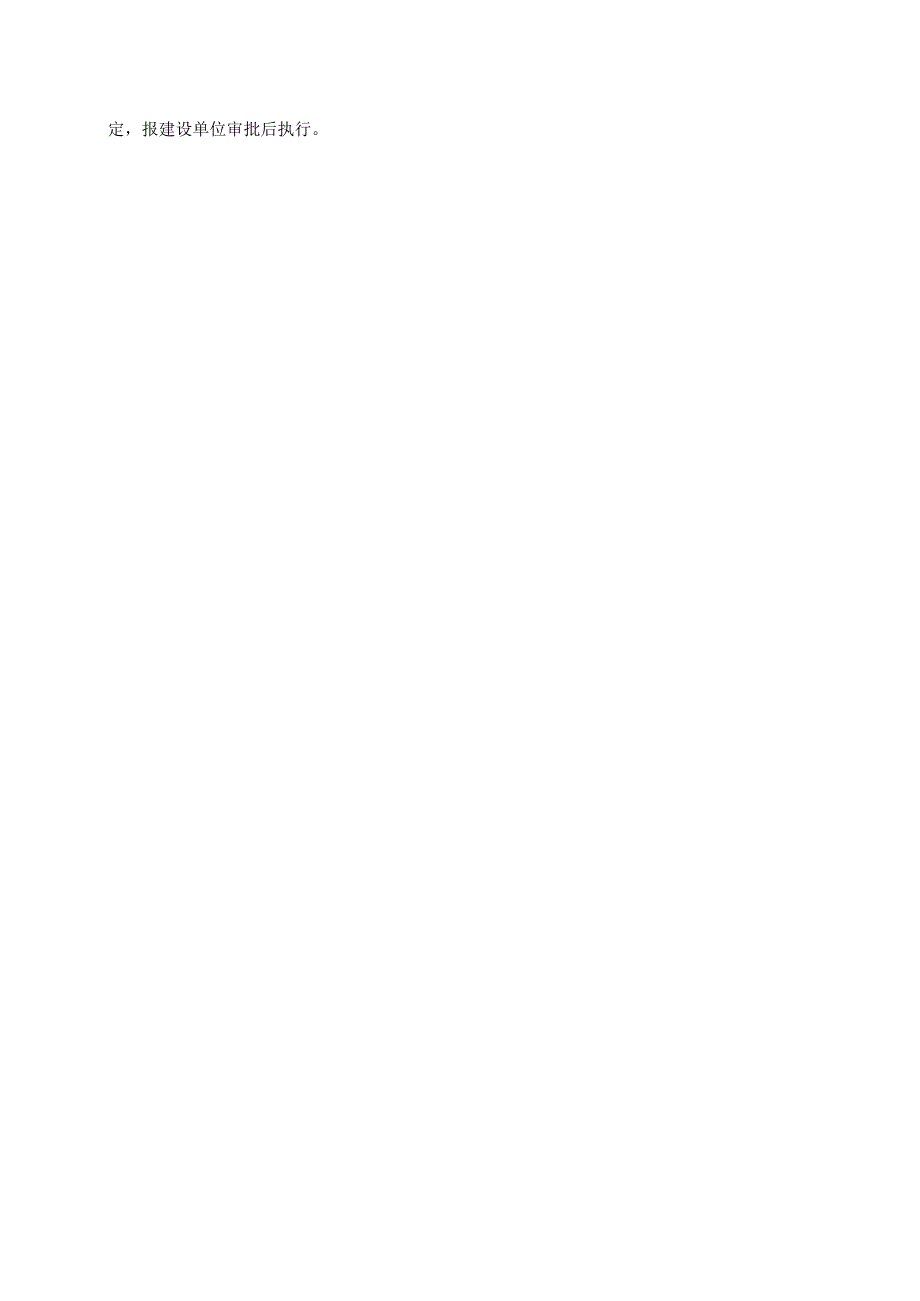

2、道衬砌钢架、钢筋分布无损检测结果记录表表14：隧道衬砌背后回填状况无损检测结果记录表表15：隧道衬砌质量无损检测结果汇总表三、报告格式格式1：工程质量无损检测结果汇总报告封面格式2：基桩检测报告格式格式3：隧道检测报告格式四、上述15个表格及报告格式与新建合肥至福州铁路（闽赣段）监理和施工用表各册中的表格均为新建合肥至福州铁路（闽赣段）规定格式，具有同等效力。五、路基工程质量有关无损检测试验记录和报告格式按新建合肥至福州铁路（闽赣段）监理和施工用表第三册中的规定执行。六、上述表格如不能全面反映工程无损检测过程记录或成果报告，则应由监理单位组织制定，报建设单位审批后执行。新建合肥至福州铁路（闽赣

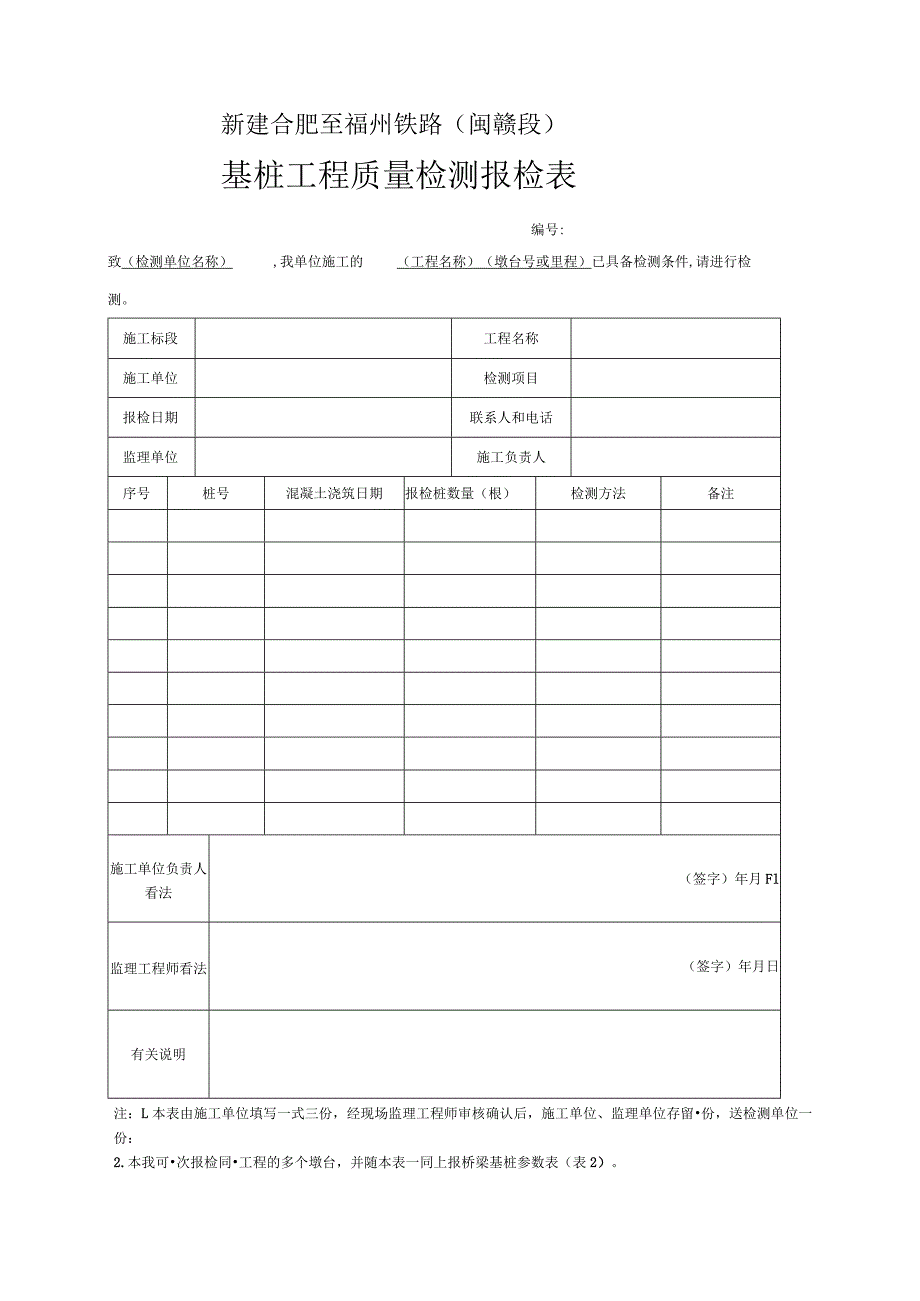

3、段）基桩工程质量检测报检表编号:致（检测单位名称）,我单位施工的（工程名称）（墩台号或里程）已具备检测条件,请进行检测。施工标段工程名称施工单位检测项目报检日期联系人和电话监理单位施工负责人序号桩号混凝土浇筑日期报检桩数量（根）检测方法备注施工单位负责人看法（签字）年月Fl监理工程师看法（签字）年月日有关说明注：L本表由施工单位填写一式三份，经现场监理工程师审核确认后，施工单位、监理单位存留份，送检测单位一份：2.本我可次报检同工程的多个墩台，并随本表一同上报桥梁基桩参数表（表2）。新建合肥至福州铁路（闽赣段）桥梁基桩参数表编号:施工标段工程名称墩（台）号填报人技术负责人填报日期填报单位监理单
4、位基桩概况桩号设计桩径桩底/顶标高（m）强度等级桩型地质描述墩桩位示意图：宁波墩基桩旅工状况桩混凝土设计方量实际方量设计桩长备注0线路i号浇筑日期(m3)(m3)(m)杭州备注：（桩头尺寸及异样状况说明）表3新建合肥至福州铁路(闽赣段)基桩低应变反射波法现场检测记录表编号:施工标段工程名称施工单位监理单位仪器编号文件编码检测单位检测日期桩位布置示意图：t宁波I墩台号桩号桩径(m)桩头截面尺寸(m)桩长(m)检测记录检测校核表4新建合肥至福州铁路(闽赣段)基桩声波透射法现场检测记录表桩位示意图编号:施工标段工程名称施工单位设计单位监理单位检测单位仪器型号检定有效期检测数量文件编号检测日期环境条件
5、声测管外径声测管内径声测管材料系统延迟时间墩台号桩径混凝土强度桩号设计桩长(In)桩顶标高(m)声测管方位示意图浇注日期桩底标高(m)管间距(Cm)测试深度(m)混凝土顶面以上声测管长度1管m1-22管mO1-33,管m1-44管m2-3备注2-43-4检测状况描述新建合肥至福州铁路(闽赣段)基桩检测中间结果报告编号:施工标段工程名称施工单位里程范围检测日期监理单位检测设备与方法序号墩台桩号桩长(m)桩径(m)波速(ms)桩身完整性描述桩类别检测结果说明：检测分析校核检测看法检测单位负责人：年月日表6新建合肥至福州铁路（闽赣段）基桩检测结果汇总统计表（年月份）第页共页施工标段旅工单位检测单位填
